深入解析两地三中心（3DC）容灾备份架构

深入解析两地三中心（3DC）容灾备份架构

技术背景

两地三中心（3DC）是一种基于存储系统级的容灾解决方案，通过存储系统的远程复制功能，实现数据向同城灾备中心与异地灾备中心的同步。该方案根据组网方式可分为级联3DC与并联3DC两种架构，数据传输模式包含同步+异步和异步+异步两种组合。

---

一、级联3DC架构

组网模式

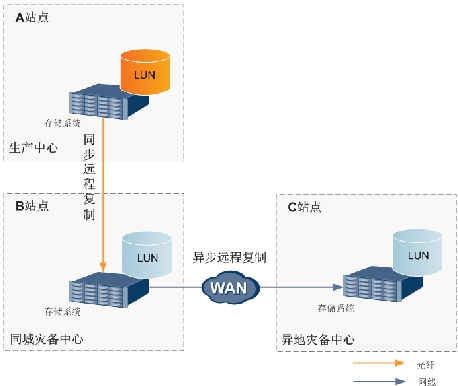

1. 同步+异步级联

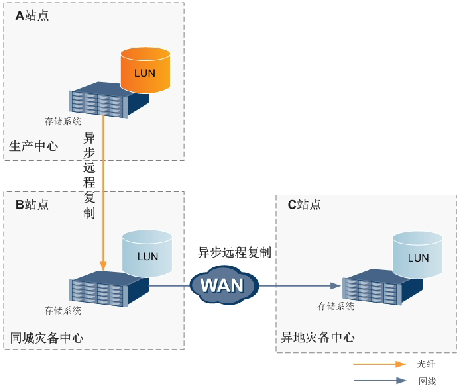

2. 异步+异步级联


数据复制机制

1. 初始同步流程

   • LUN1 → LUN12（A-B站点同步）
   • LUN12 → LUN2（B-C站点同步）

2. 同步+异步写处理流程

   1. 主机I/O写入A站点LUN1
   2. A站点双写至LUN1和B站点LUN12
   3. B站点生成LUN12时间点数据(t1)
   4. C站点生成LUN2时间点数据(t2)
   5. 后台执行t1→LUN2周期同步

3. 异步+异步时序控制

   • A→B同步周期：
     1. 生成LUN1(t0)增量数据
     2. 同步至B站点LUN12
   • B→C同步条件：
     1. 必须保证LUN12状态"完整"
     2. 生成t1时间点数据后启动同步

⚠️ 异常处理：当同步失败时，系统自动回滚至最近有效时间点数据

---

二、并联3DC架构

组网模式

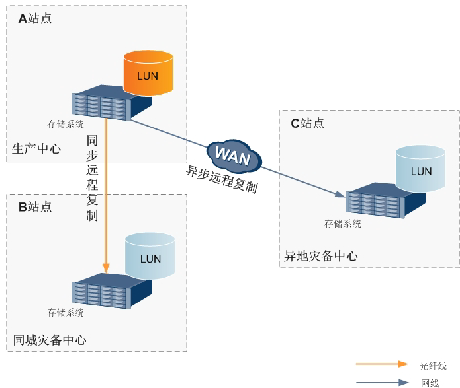

1. 同步+异步并联

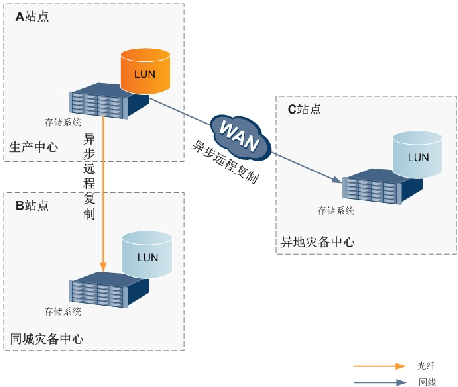

2. 异步+异步并联


数据复制特征

类型	同步机制	时间点管理
同步+异步	LUN1→LUN12（实时双写） LUN1→LUN2（周期异步）	t1(LUN1)→t2(LUN2)
异步+异步	双通道独立异步复制	各通道独立时间点记录

I/O处理策略对比

同步+异步模式：

1. 主机写入触发A站点LUN1双写
2. B站点LUN12实时同步
3. C站点周期性捕获LUN1(t1)→LUN2同步

异步+异步模式：

1. 主机写入立即响应
2. A→B周期同步生成t1(LUN1)→t1'(LUN12)
3. A→C周期同步生成t2(LUN1)→t2'(LUN2)

---

架构对比分析

特性维度	级联3DC	并联3DC
网络依赖	B站点作为中继节点	站点间独立连接
数据一致性	最终一致性保障	多时间点精确回滚
带宽需求	链式传输节省带宽	并行传输带宽占用较高
故障隔离	中继故障影响后续节点	独立通道故障隔离性好

---

典型应用场景

1. 金融行业：同步+异步模式保障交易数据零丢失
2. 政务系统：异步+异步模式适用于跨区域容灾
3. 医疗健康：级联架构实现同城快速切换+异地备份
4. 电商平台：并联架构支持多活数据中心建设

📌 实施建议：根据RPO/RTO指标要求，结合网络带宽成本综合选择架构类型
