VM511振弦采集模块工程设备二次开发

VM511是振弦式传感器测量模块,适用于国内外各种振弦式传感器。模块拥有测量精度高，低功耗、兼容性强等特点。可以方便的嵌入到土木工程传感器的测量产品设备中。





单振弦式传感器激励、 频率读取、 温度转换的专业化读数模块，具有集成度高、体积小、精度高、适应能力强、极少的外围电路设计等突出特性，具有多种激励方法、传感器接入检测、 可编程激励电压、信号幅值检测和信号质量评定等先进功能，能够测量传感器信号质量、幅值、频率、频模、温度并转换为数字量和模拟量输出。



优势与特点
  测量模式：高压脉冲（0~120V可配置）或低压扫频。
  通讯协议：MODBUS、AABB简单协议。
  输出接口：RS232/RS485/TTL/SPI/0-2V
  多参数测量：传感器频率、频模、输入电压检测、传感器电阻测量、温度检测。
  测量模式：自动连续测量或按键单次触发。
  测量速度：高压脉冲0.5~1秒；低压扫频0.5~3秒。

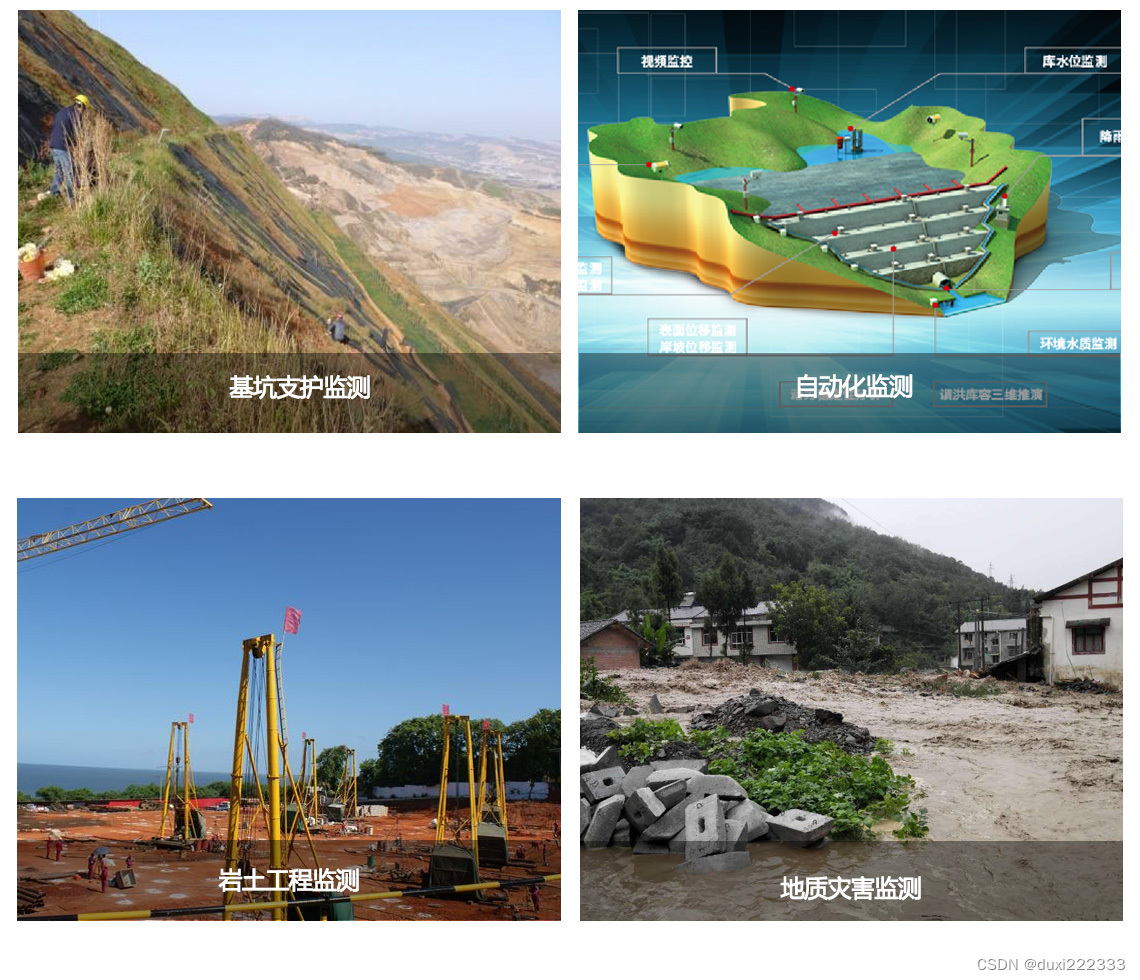

应用领域：支坑支护监测，自动化监测，岩土工程监测，地质灾害监测。

什么是振弦传感器采集读数模块：指针对振弦传感器的特性而设计的传感器激励、读数模块。具有集成度高、功能模块化、数字接口的一系列特性，能完成振弦 传感器的激励、信号检测、数据处理、质量评估等专用针对性功能，进行传感器频率和温度物理量模数转换，进而通过数字接口实现数据交互。振弦传感器读数模块是振弦传感器与数字化、信息化之间的核心转换单元。

VM系列振弦采集读取模块激励的意义：读取到振弦传感器的当前频率是多少Hz，为了实现为一目的，模块提供了很多种激励方法，让传感器产生振动，继而采集它的振动频率信号，当某一激励方法不能让传感器产生振动时，可以尝试切换其它激励方法，即：不同的激励方法的目的只有一个，让传感器产生振动。所以，激励方法是这个产品非常重要并且核心的一个功能，是服务于模块的最终目的地---“获取传感器频率值”。
