重定位的相关知识

重定位

在链接器完成符号解析之后，就把代码中的每个符号引用和一个符号定义关联起来，此时链接器已经知道输入目标模块中的代码节和数据节的确切大小，开始重定位。

重定位分为两步：

　　1.重定位节和符号定义。链接器将所有相同类型的节合并为同一类型的新的聚合节，然后将运行时内存地址赋给新的聚合节，赋给输入模块定义的每个符号。当这一步完成后，程序中的每条指令和全局变量都有唯一的运行时内存地址了。

　　2.重定位节中的符号引用。链接器修改代码节和数据节中对每个符号的引用，使他们指向正确的运行时地址。

代码的重定位条目放在.rel.text中，已初始化数据的重定位条目放在.rel.data中。

重定位条目

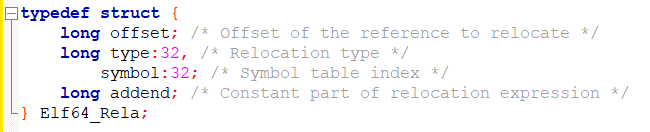

　　ELF重定位条目如下：



　　其中：offset是需要被修改的引用的节偏移，即重定位的偏移量。

　　　　　type告知链接器如何修改新的引用。ELF定义了32种不同的重定位类型，在这里只考虑两种：1.R_X64_PC32：重定位一个使用32位PC相对地址的引用。2.R_X86_64_32：重定位一个使用32位绝对地址的引用。

　　　　　symbol符号，与符号表中的符号对应，即重定位后指向哪一个符号。

　　　　　addend一个有符号常数，一些类型的重定位要使用它对被修改引用的值做偏移调整。

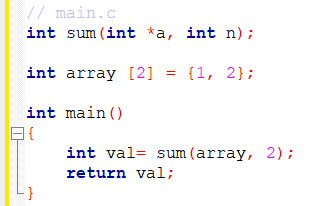

　　对于下面两个程序文件中的函数：

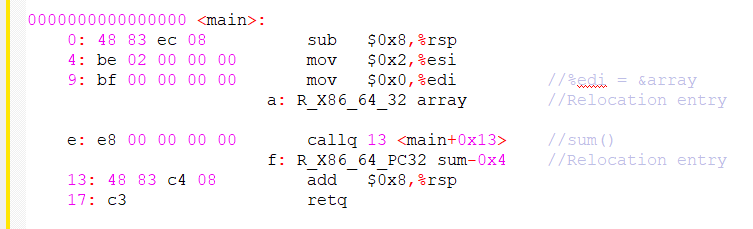

　　对main.c进行编译得到main.o，反汇编得到如下代码：



　　main函数引用了两个全局符号：array和sum。汇编器为每个引用产生一个重定位条目，显示在引用的后面一行上。这些重定位条目告诉链接器对sum的引用要使用32位PC相对地址进行重定位，而对array的引用要使用32位绝对地址进行重定位。接下来详细介绍：

重定位PC相对引用：

　　在反汇编代码的第六行中，函数main调用sum函数，sum函数是在模块sum.o中定义的。call指令开始于节偏移0xe的地方，包括一字节的操作码0xe8，后面跟着的时对目标sum的32位PC相对引用的占位符。

　　重定位条目r由以下4个字段组成：

　　r.offset = 0xf

　　r.symbol = sum

　　r.type = R_X86_64_PC32

　　r.addend = -4

　　这些字段告诉链接器修改开始于偏移量0xf处的32位PC相对引用，这样在运行时它会指向sum。现假设链接器已经确定

　　ADD(s) = ADDR(.text) = 0x4004d0

　　ADDR(r.symbol) = ADDR(sum) = 0x4004e8

　　使用重定位算法，链接器首先计算出引用的运行时地址：

　　refadder = ADDR(s) + r.offset

 　　　　　   =0x4004d0 + 0xf

　　　　　　=0x4004df

　　然后，更新该应用，使得它在运行时指向sum：

　　*refptr = (unsigned) (ADDR(r.symbol) + r.addend - refaddr)

　　　　　=(unsigned) (0x4004e8 + (-4) - 0x4004df)

　　　　　=(unsigned) (0x5)

　　因此原来的call指令： e: e8 00 00 00 00 callq 13 <main+ox13> //sum()

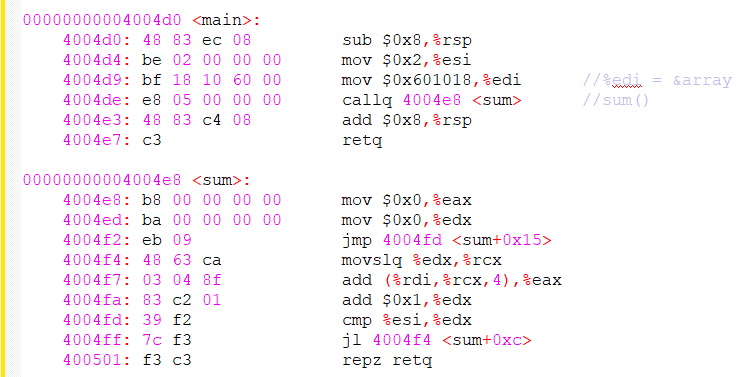

　　就变成了：4004de: e8 05 00 00 00 callq 4004e8 <sum> //sum()

重定位绝对引用：

　　对于array而言，对应的占位符条目r包括以下4个字段：

　　r.offset = 0xa

　　r.symbol = array

　　r.type = R_X64_64_32

　　r.addend = 0

　　这些字段告诉链接器要修改从偏移量0xa开始的绝对引用，这样在运行时会指向array的第一个字节。现假设链接器已经确定：

　　ADDR(r.symbol = ADDR(array) = ox601018

　　链接器使用算法修改引用：

　　*refptr = (unsigned) (ADDR(r.symbol) + r.addend)

　　　　　=(unsigned) (0x601018 + 0)

　　　　　=(unsigned) (0x601018)

　　因此，原来的汇编指令：9: bf 00 00 00 00 mov $0x0 //edi = &array

　　变成了：4004d9: bf 18 10 60 00 mov $ox601018,%edi //edi = &array
