跨Vlan相通

默认的 Vlan ID

IBMC服务器 20
存储管理平台 128
外网 4000

默认的 华为IBMC管理地址(服务器)

192.168.2.100
账号 root
密码 Huawei12#$

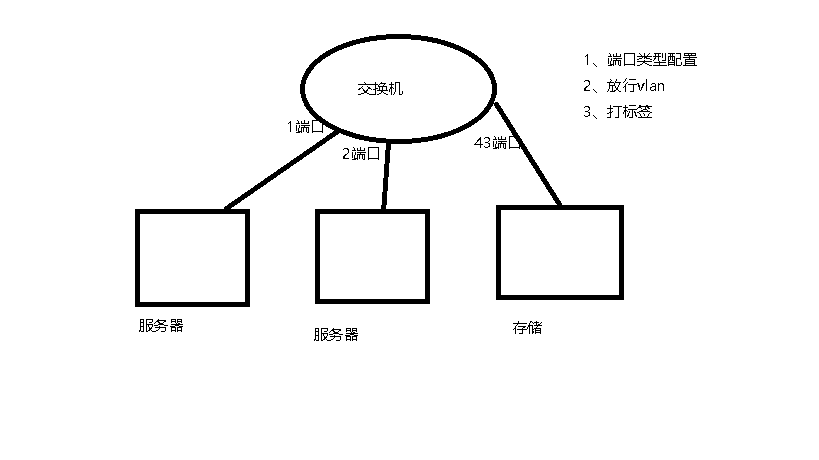

以下要求

• 1、端口类型配置
• 2、放通vlan
• 3、打标签

第一个服务器配置

int 10g0/0/1
port link-type trunk
prot trunk allow-pass vlan 20 128 4000
undo prot trunk allow-pass vlan 1   (这个vlan 不安全)
port trunk pvid vlan 20 (打标签)

第二个服务器配置

int 10g0/0/2
port link-type trunk
prot trunk allow-pass vlan 20 128 4000
undo prot trunk allow-pass vlan 1   (这个vlan 不安全)
port trunk pvid vlan 20 (打标签)

第三个存储配置

int 10g0/0/43
port link-type trunk
prot trunk allow-pass vlan 20 128 4000
undo prot trunk allow-pass vlan 1   (这个vlan 不安全)
int vlanif 20
ip add 192.168.20.254 24
int vlanif 128
ip add 192.168.128.254 24
