Xilinx DFX - IP Project Flow

在大型项目中，通常使用 IP 封装来模块化管理设计源代码，从而更方便地组织功能模块与模块间的互联关系。Vivado 从 2021.2 版本开始增强了基于 IP 的项目设计功能，使用户可以更直观地在模块设计（Block Design，BD）中使用 Dynamic Function eXchange（DFX）技术。

基于 IP 项目的 DFX 设计具备以下特性：

  • 可在 BD 中创建模块设计容器（Block Design Containers，BDC）并自动识别其层次结构；
  • 支持将 BDC 定义为可重构分区（Reconfigurable Partitions，RP）；
  • 为每个 RP 创建一组可重构模块（Reconfigurable Modules，RM）；
  • 自动生成顶层模块与子模块的综合运行、实现运行、配置定义及比特流生成，与基于 RTL 的项目流程保持一致。

在开始实验前，请先从 Xilinx 官网下载官方 DFX 教程设计文件：

下载链接

解压文件至本地具备写权限的目录，并进入 ipi_bdc_dfx_zu 子目录。本文将以 ZCU102 开发板作为目标平台。尽管所有编译步骤也可通过 run_all.tcl 脚本一次性执行，本次演示将使用 Vivado GUI 中的 IP Integrator 完成设计流程，以更清晰地呈现基于 IP 项目的 DFX 使用方式。

1. 在 IP 集成器中创建设计

  1. 启动 Vivado IDE。在 Tcl 控制台中，导航到 ipi_bdc_dfx_zu 目录。

  2. 执行第一个 Tcl 脚本以创建 ZCU102 平台上的基础 BD 设计：

    source create_top_bd.tcl

    该脚本将自动执行以下任务：

    • 为 ZCU102 目标开发板创建一个新工程；
    • 添加并自定义一组 IP；
    • 在 BD 中连接 IP 之间的接口；
    • 验证设计并保存 BD 设计。

    该脚本源于已有设计，通过 write_bd_tcl -no_ip_version 命令导出而成。

2. 在模块设计中创建层次结构

本节将手动在 Block Design 中创建两个 RP 所对应的层次结构实例。Vivado 要求 BD 中的 RP 必须定义在一个独立的层次结构（Hierarchy）之中，以便后续转换为 BDC，实现与静态区域的物理与逻辑隔离。

工程目录中的 create_rp1_bdc.tcl 脚本可自动完成下述操作，此处我们使用 GUI 进行展示：

  1. 在 BD 画布中，右键点击 axi_gpio_1 实例，选择 Create Hierarchy。

  2. 在弹出窗口中将层次命名为 rp1，点击 OK。

  3. 选择 xlconstant_1 实例，并将其拖放到 rp1 层次结构中。

  4. 右键点击 Zynq® UltraScale+™ MPSoC 实例，选择 Create Hierarchy。

  5. 在弹出的对话框中，将层次结构命名为 static_region，然后点击 OK。

  6. 依次将除 rp1 外的所有剩余模块拖入 static_region 中。可使用 Regenerate Layout 自动整理画布布局。最终生成的 BD 应该如下图所示。

  7. 在画布空白区域右键，选择 Validate Design 校验连接合法性。验证通过后保存 BD。

3. 创建一个模块设计容器

在完成 rp1 层次结构的构建后，我们可以将其转换为 BDC。BDC 是 Vivado IP Integrator 提供的逻辑封装机制，允许将该层次定义为一个 RP，并通过多个 BD 实例（即多个 RM）实现模块替换。

创建 BDC 的步骤如下：

  1. 在 Block Design 中右键点击 rp1 实例，选择 Create Block Design Container。

  2. 在弹出的对话框中将 BDC 命名为 rp1rm1，然后点击 OK。

    此操作会将所选层级结构转换为一个 BDC，内部将自动生成一个子级 BD 文件，命名为 rp1rm1.bd。容器的图标中会包含一个看起来像六个矩形组成的金字塔图标。

    你还将在 Sources 窗口中看到新的 BD 文件已添加至工程中，rp1rm1.bd 的条目会显示在 design_1.bd 的子节点中。

    注意，BDC 创建完成后，原 rp1 层次结构在 design_1 中将变为只读状态，无法直接编辑。要修改其中的设计内容，必须从 Sources 窗口中打开并编辑 rp1rm1.bd。

  3. 打开顶层模块设计，切换到 Address Editor 选项卡。展开 Network 0 信息，找到 /rp1/axi_gpio_1/S_AXI，修改其地址范围为 64K，以匹配后续 RM 的接口定义。

  4. 返回设计图视图，右键点击空白处，选择 Validate Design 以重新验证设计连接。验证通过后点击 Save 保存更新。

4. 启用 DFX 功能

完成 BDC 的创建后，我们将启用 DFX 功能，并为其定义 RP 及其属性。

工程目录中的 enable_dfx_bdc.tcl 脚本可自动完成以下操作，本文以 GUI 方式演示手动流程：

  1. 在 Vivado IDE 中，点击菜单栏 Tools → Enable Dynamic Function eXchange。在弹出的对话框中选择 Convert。

    可以看到，在 Flow Navigator 左侧新增 Dynamic Function eXchange Wizard，在 Tools 菜单中新增与 DFX 相关的配置入口。

    注意，这个转换步骤是不可逆的，请在执行这个功能之前做好备份。

  2. 在 design_1 的画布中，双击 rp1 实例以编辑 BDC。

  3. 在 General 选项卡中，勾选以下两个选项：

    • Enable Dynamic Function eXchange：启用该容器的 DFX 功能，将其标识为 RP；
    • Freeze the boundary of this container：冻结容器边界，防止参数通过边界接口传播。

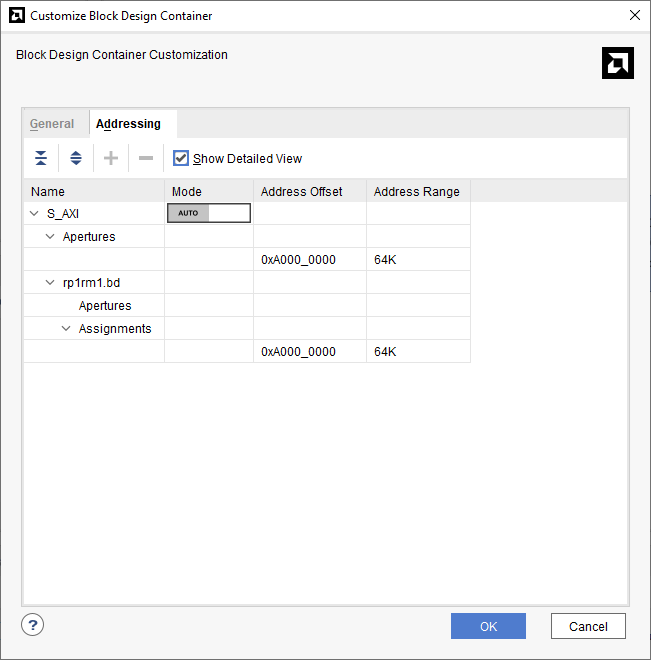

  4. 在 Addressing 选项卡中，检查容器的地址空间是否与 rp1rm1 的设置相匹配。可以看到，地址偏移量是 0xA000_000，地址范围是 64K，与 rp1rm1 中提供的信息相匹配。勾选 Show Detailed View，可以展开看到 rp1rm1 内部模块的地址空间布局应完全位于该地址范围内。

  5. 点击 OK 保存设置并关闭属性窗口。

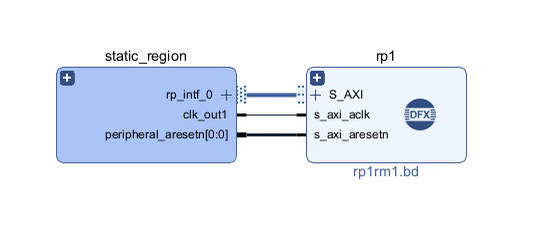

    此时，你会看到 rp1 容器的图标已经显示 “DFX” 标签，表示该模块已被标记为一个 RP。

  6. 在 design_1 画布中右键空白区域，选择 Validate Design 进行结构校验，并点击 Save 保存设计。

5. 添加新的可重构模块

本节将为当前工程中的 rp1 分区添加一个新的 RM 模块。

目录中的 create_rp1rm2.tcl 脚本可自动完成以下操作，本文将手动演示 GUI 流程：

  1. 在 design_1.bd 的画布中右键点击 rp1 实例，并选择 Create Reconfigurable Module。在弹出的对话框中，将新模块命名为 rp1rm2，点击 OK。

    Vivado 会自动创建一个新的 BD 文件 rp1rm2.bd，并将其标记为 rp1 分区的另一个 RM。在这个 BD 中可以看到三个输入引脚，与 rp1 分区第一个 RM 的端口列表完全一致。对于任意 RP，其下属所有 RM 必须具备相同的接口结构（端口名称、宽度与方向完全一致），即使部分端口在某些 RM 中未被使用。Vivado 会使用 create_bd_design 命令的 -boundary_from_container 选项，从 BDC 中复制端口列表。

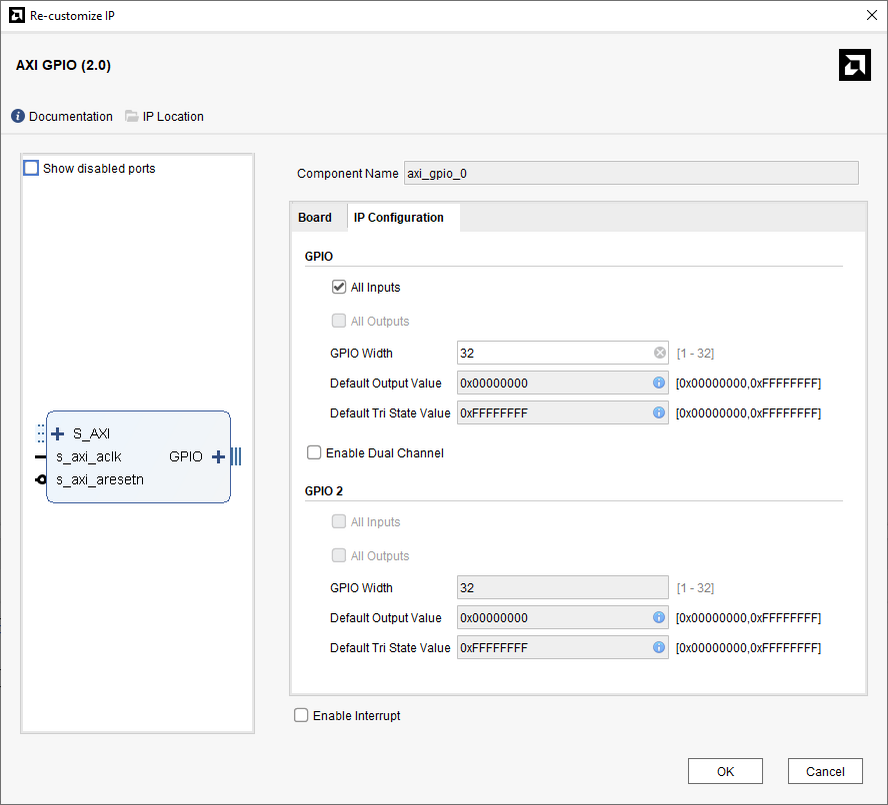

  2. 点击+图标，在搜索栏中输入并添加一个 AXI GPIO IP，将其拖入画布并双击打开配置界面：勾选 All Inputs 选项，确保 GPIO Width 设置为 32，然后点击 OK 返回画布。

  3. 再次点击+图标，用同样的方式搜索并添加一个 Constant IP 到画布上，然后双击以自定义 IP：将 Const Width 改为 32，Const Val 改为 0xFACEFEED，然后点击 OK 返回画布。

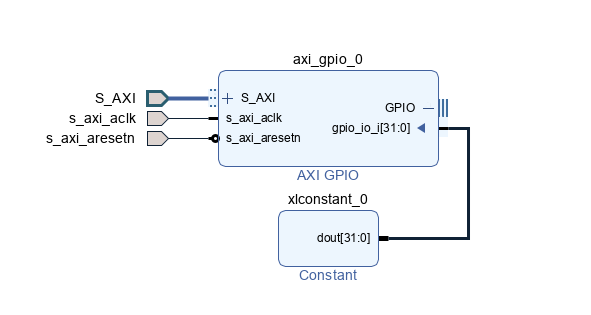

  4. 连接各个 IP 的引脚，如下图所示。

  5. 切换至 Address Editor 选项卡，Vivado 会自动检测当前 BD 尚未分配地址。右键点击 /axi_gpio_0/S_AXI，选择 Assign Address，Vivado 将自动分配起始地址 0x40000000，大小为 64K。

  6. 修改 Master Base Address 为 0xA001_0000，然后保持地址范围为 64K，以确保与 rp1 分区顶层地址布局保持一致。

  7. 在画布空白处点击右键，选择 Validate Design 以验证 BD，点击 Save 保存设计。

在这个设计中，rp1rm1 与 rp1rm2 之间存在两处有意设计的差异：

  • AXI 地址基址不同（0xA000_000 vs 0xA001_0000）：用于为不同的 RM 生成独立的设备树配置；
  • GPIO 输出常数不同（0xFFFFFFFF vs 0xFACEFEED）：用于在硬件验证时判断模块是否已经正确重构。

6. 确认所有可重构模块的地址空间（Aperture）

为了确保系统运行时不会有地址冲突导致运行结果错误，必须检查并统一所有 RM 的地址空间（Aperture）分配，包括地址偏移与访问范围。Vivado 会根据 RM 内部 IP 的地址设置，自动计算 RP 顶层的地址范围，但用户仍可在需要时进行手动干预：

  1. 在顶层 BD 中，双击 rp1 以编辑容器。切换至 Addressing 选项卡，勾选 Show Detailed View，展开地址映射细节。

    Vivado 将显示从每个 RM 中提取的地址空间，并自动求并集计算出该 RP 的地址分配窗口。在本例中，S_AXI 端口中 rp1 的整体地址空间从地址 0xA000_0000 开始，范围总共为 128K。这是由于 rp1rm1 与 rp1rm2 分别占用了 64K 的地址空间。

  2. 若计划添加更多 RM，或现有 RM 所需地址空间超出当前范围，可将地址模式从 Auto 改为 Manual，自行更改偏移和范围字段。

  3. 点击 OK 应用地址修改，返回至顶层 BD。

  4. 点击 Validate Design 检查地址一致性，然后最后点击 Save 保存设计。

7. 创建封装并为顶层模块设计生成运行目标

在进入综合与实现流程之前，需要为顶层 BD 生成 HDL 封装（Wrapper），并初始化对应的综合运行。

目录中的 run_impl.tcl 脚本可自动完成本阶段操作，但此处采用 GUI 操作方式逐步展示：

  1. 在 Sources 窗口中，右键单击 design_1.bd 并选择 Create HDL Wrapper。在弹出的对话框中选择默认选项 Let Vivado manage wrapper and auto-update，然后点击 OK。

    Vivado 会自动为顶层 BD 创建一个 Verilog 封装文件 design_1_wrapper.v，该文件实例化了完整的 BD，并将其作为综合与实现的入口模块。

  2. 在 Flow Navigator 中，点击 IP Integrator > Generate Block Design。在弹出窗口中确认选项 Out of context per IP，点击 Generate 开始执行。

    此操作将对 design_1 中的所有 IP 实例创建脱离上下文综合（Out-of-Order Synthesize，OOC Synthesize）的运行。创建完成后，可以在 Design Runs 窗口中可看到：

    • 所有非 RP 模块（如 Zynq MPSoC、AXI Interconnect 等）均已生成对应的综合运行并开始执行；
    • 位于 RP 内部的 IP（例如 axi_gpio_0）不会立即运行，它们的综合将在配置执行时触发；
    • rp1rm1 与 rp1rm2 也被注册为 OOC 综合对象，但尚未启动，Vivado 将在配置实现阶段根据依赖触发其运行。

8. 使用 DFX 向导定义配置

Vivado 提供了 DFX 向导（Dynamic Function eXchange Wizard），用于图形化创建配置组合、实现运行、静态锁定及子配置依赖管理。

完成顶层封装与 IP 综合完成后，下一步是定义 RMs 与 RPs 之间的映射关系，即配置（Configurations）。而配置运行（Configuration Run）是布局布线工具的一次运行，用于为该配置创建一个布线设计检查点（Design Check Point，DCP）。

以下是定义配置与运行的具体步骤：

  1. 在 Flow Navigator 或 Tools 菜单中点击 Dynamic Function eXchange Wizard 以启动 DFX 向导，然后点击 Next 继续。

  2. 在 Edit Reconfigurable Modules 步骤中，Vivado 会自动识别 rp1 分区中的所有 RM：rp1rm1_inst_0 和 rp1rm2_inst_0。点击 Next 继续。

  3. 在 Edit Configurations 步骤中，点击 automatically create configurations 以自动生成两个配置。若手动操作，也可点击+图标添加新配置，指定每个 RP 的 RM 映射。由于本项目仅包含一个 RP，该选项会创建两组配置，分别映射到 rp1rm1 和 rp1rm2。点击 Next 继续。

  4. 在 Edit Configuration Runs 步骤中，点击 Standard DFX 以为每个配置创建一个运行。

    Vivado 将在父子配置之间共享锁定的静态设计：父运行中会实现静态设计，而子运行会重用这一静态设计实现结果。在本例中，父运行 impl_1 对应主配置 rp1rm1；子运行 child_0_impl_1 对应 rp1rm2，并依赖于 impl_1 的静态设计实现结果。点击 Next 继续。

  5. 点击 Finish 以完成配置定义与运行结构建立。

    DFX 向导支持随时重新调用，可用于添加新的 RM、修改现有配置或更新实现运行结构。

    在 Design Runs 窗口中，可以看到新创建的 child_0_impl_1 运行。与 DFX 向导中的视图显示一致，子运行以缩进形式列于 impl_1 之后，表示其静态设计将复用 impl_1 的实现结果。

9. 为可重构分区添加设计约束

在 DFX 设计中，每个 RP 都必须通过 Pblock 指定其布局规划（Floorplanning）。Pblock 是 Vivado 用于物理布局规划的边界约束区域，用于确保各个 RM 在实现过程中拥有一致的资源范围。

在本项目中，Pblock 约束已预定义于 ipi_bdc_dfx_zu/constraints/pblocks.xdc 文件中。

以下是添加约束的步骤：

  1. 在 Sources 窗口中点击+按钮，打开 Add Sources 对话框。选择 Add or Create Constraints，然后点击 Next。点击 Add Files，定位至约束文件路径。选中该文件后点击 Finish 以将约束文件添加至项目中。

    如有需要，你可以打开综合后的设计来查看为此设计创建的 Pblock。

10. 实现配置并生成比特流

现在我们可以执行 DFX 的实现阶段。Vivado 会根据配置运行（Configuration Runs）中定义的父子关系，自动调度综合与布局布线任务，并在完成后生成相应的完整与部分比特流文件。

以下是实现的步骤：

  1. 在 Design Runs 窗口中，右键点击子配置运行 child_0_impl_1，选择 Launch Runs，在确认对话框中点击 OK 开始执行。Vivado 会自动依照以下依赖顺序执行所有必要任务：
    • 对两个 RM 执行 OOC 综合，由于它们之间没有依赖关系，因此这些综合将并行启动。
    • 顶层设计的综合运行将在 RM 的 OOC 综合完成之后启动，由于顶层的静态设计只包含 I/O 连接和两个黑盒模块，因此综合完成得非常迅速。
    • 父运行 impl_1 将在子运行 child_0_impl_1 之前被执行。这个运行将按照标准 Vivado 实现流程进行布局与布线，并应用所有的约束文件（包括 Pblock），而且实现结束后将输出以下三类 DCP：
      • 完整的布线 DCP（包含静态设计与可重构模块）；
      • 单独的 RM （仅限 rp1rm1） 布线 DCP；
      • 仅包含静态设计 DCP，所有布局和布线都已锁定，其中的 RP 被置为黑盒。
    • 最后执行子运行 child_0_impl_1。其基于父运行中的静态设计 DCP 开始，加载新的 RM （即 rp1rm2）并实现。
  2. Vivado 完成运行后将弹出提示窗口，点击 Cancel。此时可以查看实现后的设计。

至此，我们已经完成了基于 IP 项目的 DFX 设计，最终生成了适用于两种配置的完整比特流，以及对应于 rm1 和 rm2 的部分比特流。关于在 FPGA 设备上进行部分重构的操作，请参考 DFX 脚本流程。
