5 Jenkins+Docker+SpringCloud微服务持续集成(下)

5 Jenkins+Docker+SpringCloud微服务持续集成(下)

5.1 Jenkins+Docker+SpringCloud部署方案优化

上面部署方案存在的问题：

  1. 一次只能选择一个微服务部署

  2. 只有一台生产者部署服务器

  3. 每个微服务只有一个实例，容错率低

优化方案：

  1. 在一个Jenkins工程中可以选择多个微服务同时发布

  2. 在一个Jenkins工程中可以选择多台生产服务器同时部署

  3. 每个微服务都是以集群高可用形式部署

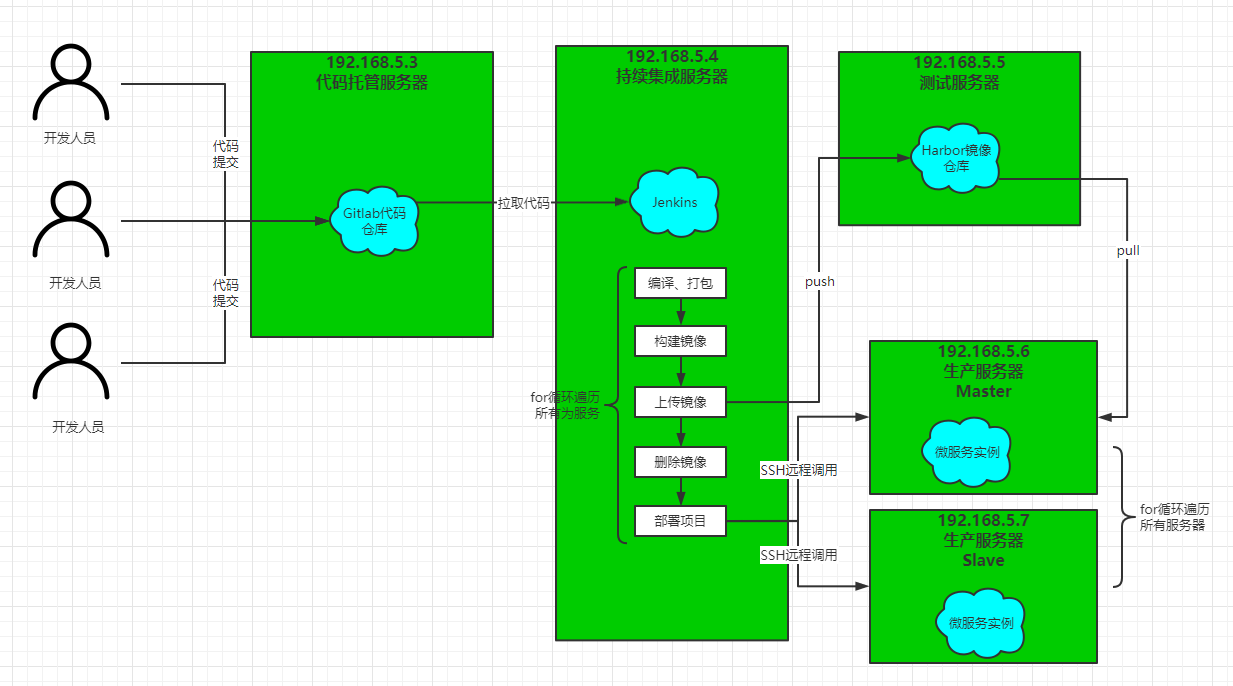

5.2 Jenkins+Docker+SpringCloud集群部署流程说明

image-20210605143000381

5.3 修改所有微服务配置

注册中心配置

# 集群版
spring:
  application:
    name: EUREKA-HA

---
server:
  port: 10086
spring:
  # 指定profile=eureka-server1
  profiles: eureka-server1
eureka:
  instance:
    # 指定当profile=eureka-server1时，主机名是eureka-server1
    hostname: 192.168.5.6
  client:
    service-url:
    # 将自己注册到eureka-server1、eureka-server2这个Eureka上面去
      defaultZone: http://192.168.5.6:10086/eureka,http://192.168.5.7:10086/eureka
​
---
server:
  port: 10086
spring:
  profiles: eureka-server2
eureka:
  instance:
    hostname: 192.168.5.7
  client:
    service-url:
      defaultZone: http://192.168.5.6:10086/eureka,http://192.168.5.7:10086/eureka

在启动微服务的时候，加入参数: spring.profiles.active 来读取对应的配置

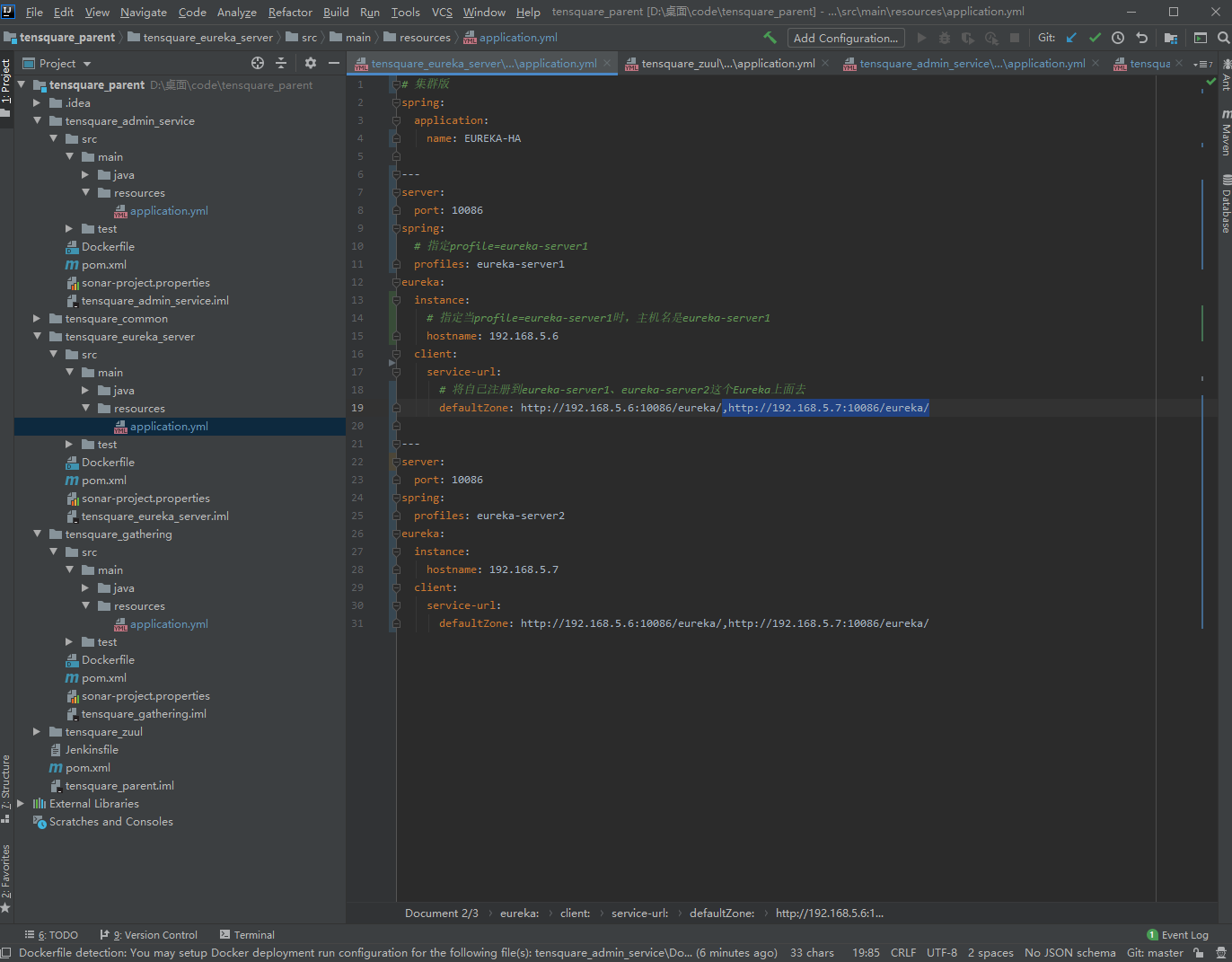

image-20210605180522055

修改其他微服务配置

除了Eureka注册中心以外，其他微服务配置都需要加入所有Eureka服务

# Eureka配置
eureka:
  client:
    service-url:
      defaultZone: http://192.168.5.6:10086/eureka,http://192.168.5.7:10086/eureka # 追加Eureka访问地址

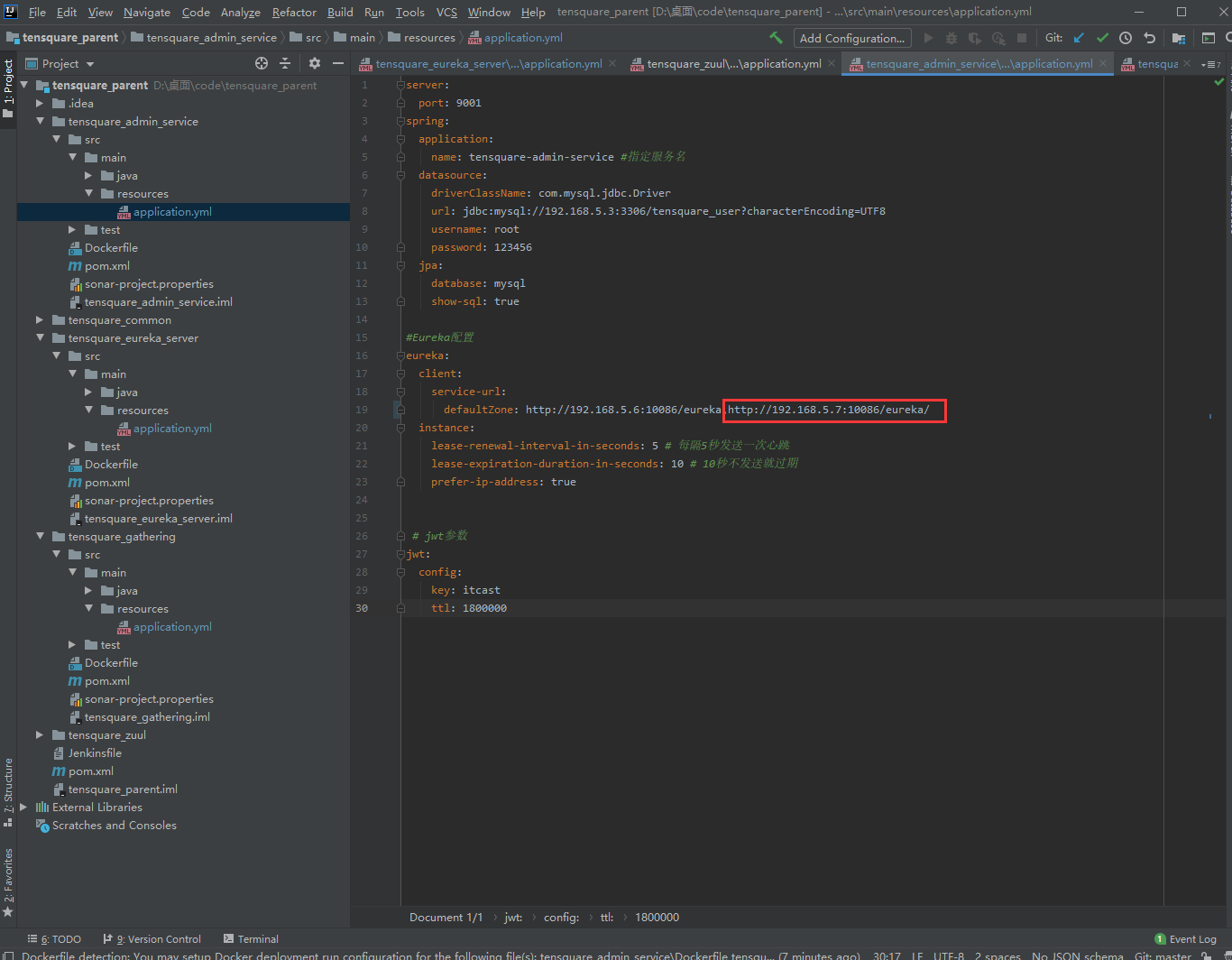

image-20210605180635666

提交代码

5.4 设计Jenkins集群项目的构建参数

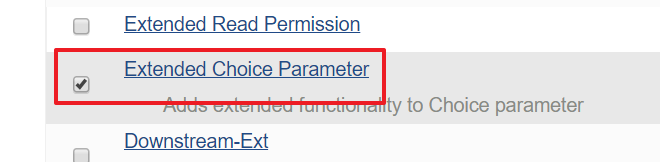

1）安装Extended Choice Parameter插件

Extended Choice Parameter

image-20210605181140166

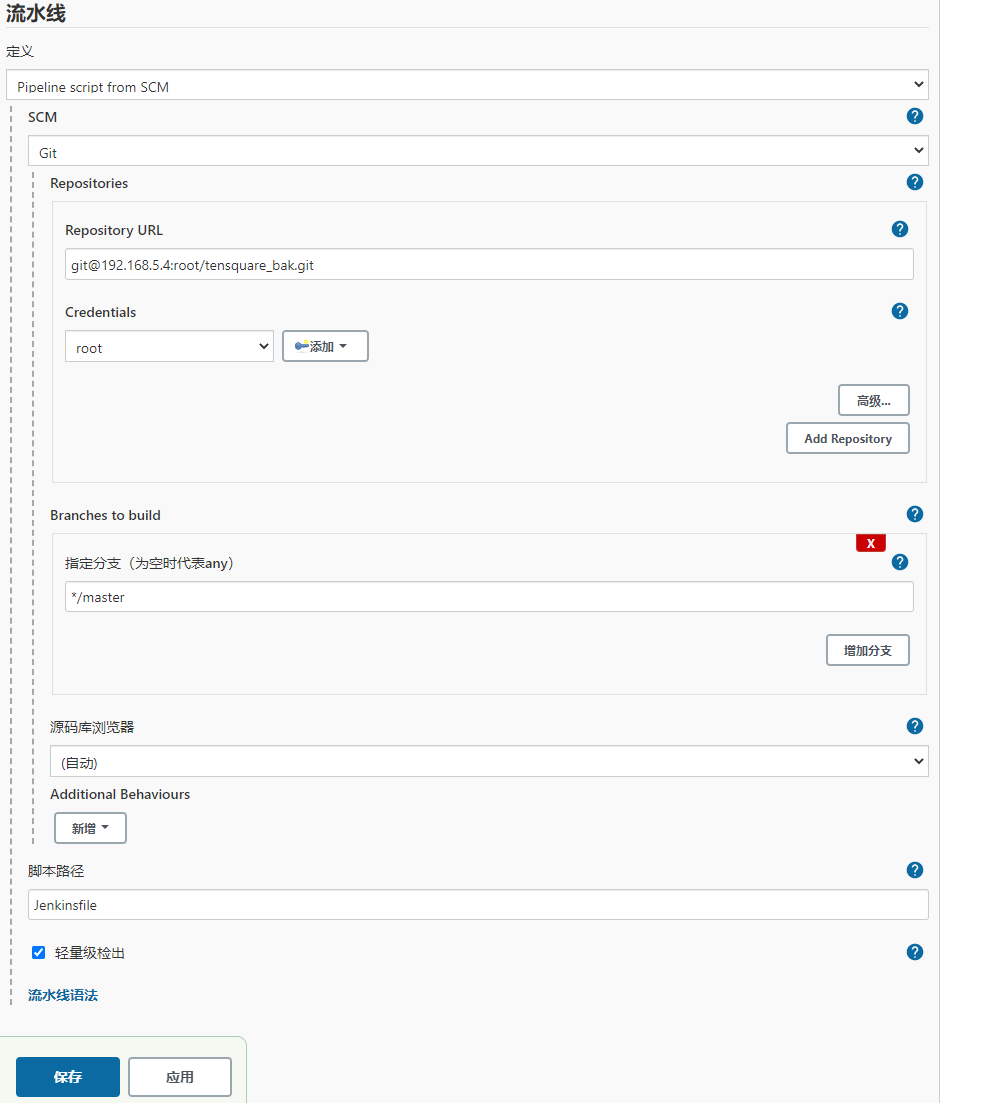

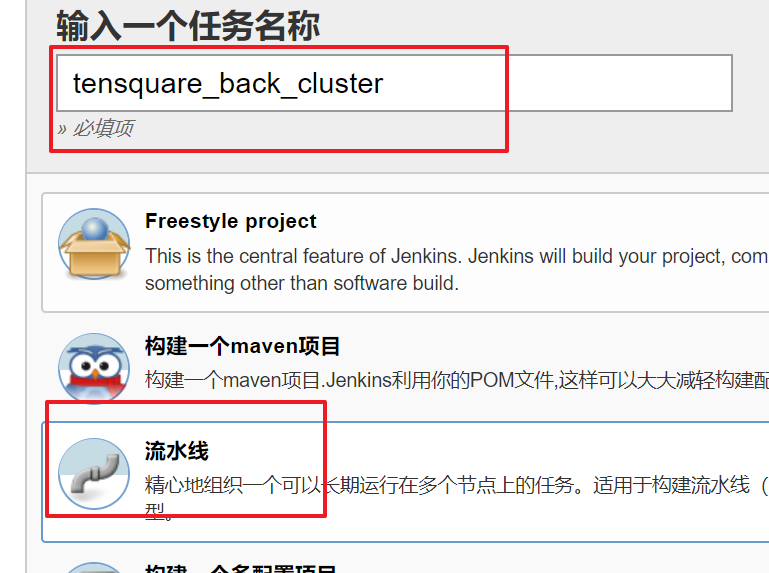

2）创建流水线项目

image-20210605181150741

image-20210605182200245

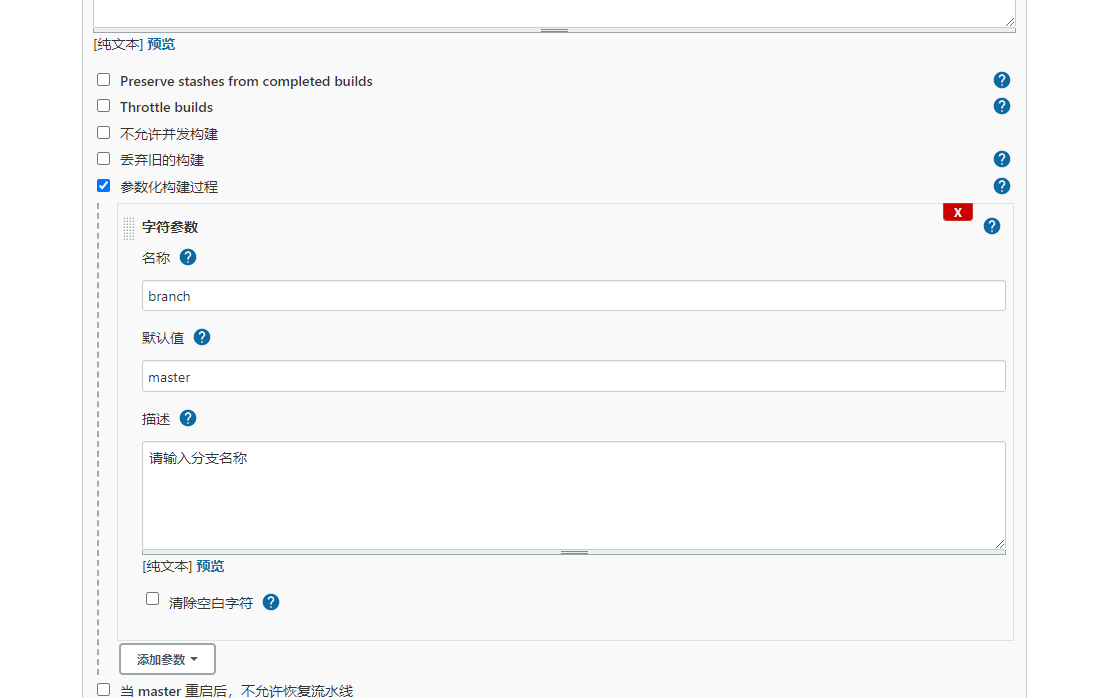

3）添加参数 字符串参数：分支名称

image-20210605182420557

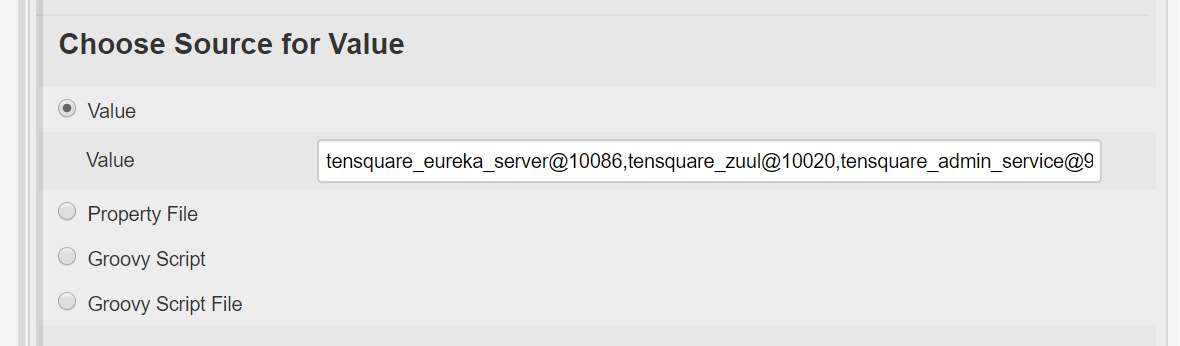

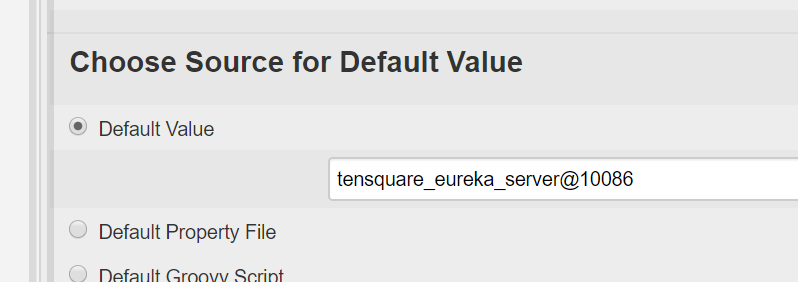

多选框：项目名称

image-20210605181220450

image-20210605181229583

tensquare_eureka_server@10086,tensquare_zuul@10020,tensquare_admin_service@9001,tensquare_gathering@9002

image-20210605181234406

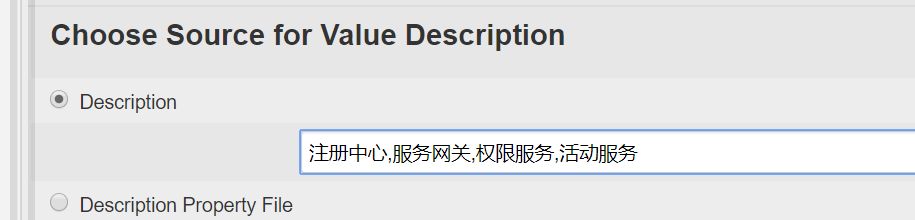

image-20210605181238650

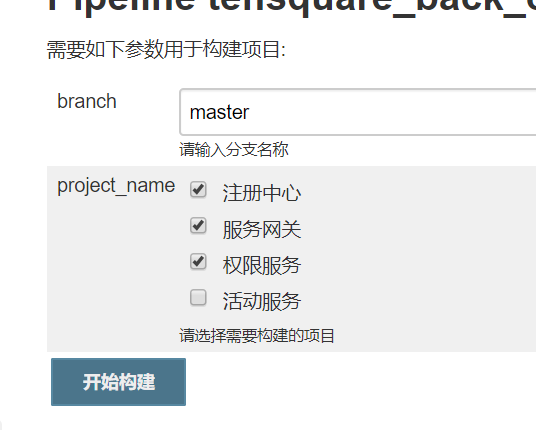

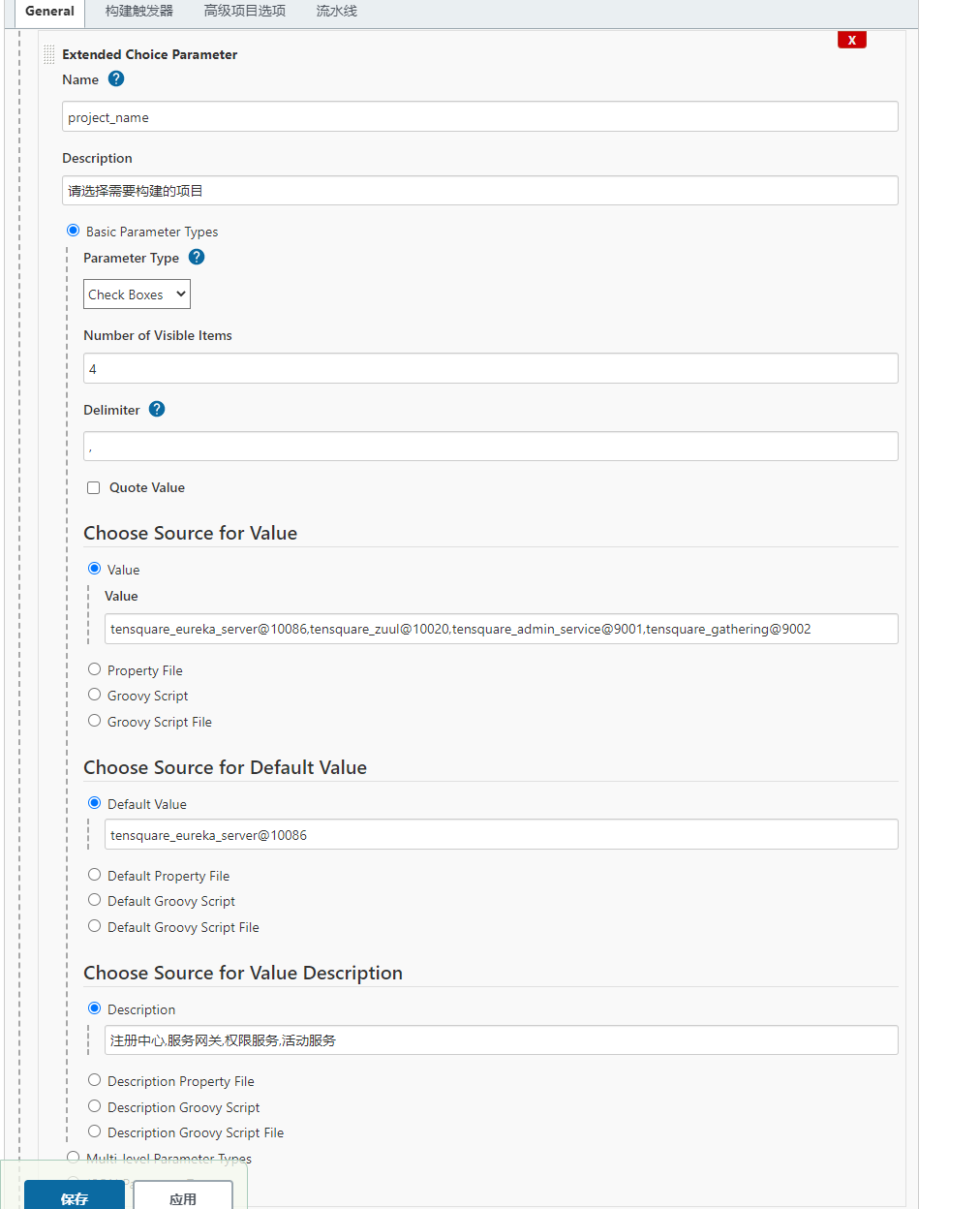

最后效果：

image-20210605182817185

image-20210605181249712

5.5 完成微服务构建镜像，上传私服

//gitlab的凭证
def git_auth = "14ae86e8-c3b4-4d7d-afe1-8c23d9fed317"
//gitlab的地址
def git_url = "git@192.168.5.4:root/tensquare_bak.git"
// 构建版本的名称
def tag = "latest"
//Harbor私服地址
def harbor_url = "192.168.5.5:8080"
//Harbor的项目名称
def harbor_project_name = "tensquare"
//Harbor的凭证
def harbor_auth = "cd0b948d-e82b-4c0c-8a7c-8c6b8fb5454b"
​
node {
    // 获取当前选择的项目名称
    def selectedProjects = "${project_name}".split(',')
​
    stage('拉取代码') {
        checkout([$class: 'GitSCM', branches: [[name: "*/${branch}"]], extensions: [], userRemoteConfigs: [[credentialsId: "${git_auth}", url: "${git_url}"]]])
    }
    stage('代码审查') {
        for(int i=0;i<selectedProjects.size();i++){
            //取出每个项目的名称和端口
            def currentProject = selectedProjects[i];
             //项目名称
            def currentProjectName = currentProject.split('@')[0]
             //项目启动端口
            def currentProjectPort = currentProject.split('@')[1]
​
                //定义当前Jenkins的SonarQubeScanner工具
                def scannerHome = tool 'sonarqube-scanner'
                //引用当前Jenkins SonarQube环境
                withSonarQubeEnv('sonarqube') {
                    sh """
                        cd ${currentProjectName}
                        ${scannerHome}/bin/sonar-scanner
                    """
                 }
         }
    }
    stage('编译，安装公共工程') {
        //编译，安装公共工程
        sh "mvn -f tensquare_common clean install"
    }
    stage('编译，打包微服务工程，上传镜像') {
         for(int i=0;i<selectedProjects.size();i++){
            //取出每个项目的名称和端口
            def currentProject = selectedProjects[i];
            //项目名称
            def currentProjectName = currentProject.split('@')[0]
             //项目启动端口
             def currentProjectPort = currentProject.split('@')[1]
                //编译，构建本地镜像
                sh "mvn -f ${currentProjectName} clean package dockerfile:build"
​
                //定义镜像名称
                def imageName = "${currentProjectName}:${tag}"
​
                //给镜像打标签
                sh "docker tag ${imageName} ${harbor_url}/${harbor_project_name}/${imageName}"
​
                //登录Harbor，并上传镜像
                withCredentials([usernamePassword(credentialsId: "${harbor_auth}",passwordVariable: 'password', usernameVariable: 'username')]) {
                    //登录
                    sh "docker login -u ${username} -p ${password} ${harbor_url}"
                    //上传镜像
                    sh "docker push ${harbor_url}/${harbor_project_name}/${imageName}"
                }
​
                //删除本地镜像
                sh "docker rmi -f ${imageName}"
                sh "docker rmi -f ${harbor_url}/${harbor_project_name}/${imageName}"
          }
    }
}

2）编译部署 for循环遍历分割详解

node {
    // 获取当前选择的项目名称
    def selectedProjects = "${project_name}".split(',')
    stage('代码审查') {
        for(int i=0;i<selectedProjects.size();i++){
            //取出每个项目的名称和端口
            def currentProject = selectedProjects[i];
             //项目名称
            def currentProjectName = currentProject.split('@')[0]
             //项目启动端口
            def currentProjectPort = currentProject.split('@')[1]
​
                //定义当前Jenkins的SonarQubeScanner工具
                def scannerHome = tool 'sonarqube-scanner'
                //引用当前Jenkins SonarQube环境
                withSonarQubeEnv('sonarqube') {
                    sh """
                        cd ${currentProjectName}
                        ${scannerHome}/bin/sonar-scanner
                    """
          }
    }
}

首先在node中定义获取当前项目的变量 def selectedProjects = "${project_name}".split(',')

  • selectedProjects：这个是变量名称可以随意定义，

  • ${project_name}：这里指的Extended Choice Parameter参数化构建中定义的项目名称

  • .split(',')：这是一个分割语法，意思为以","来进行分割，因为之前在Extended Choice Parameter参数化变量中是这样定义的，同理，如果这里更换为其他的分割服务符号，那么在.split(',')更换为对应的分割符号

    tensquare_eureka_server@10086,tensquare_zuul@10020,tensquare_admin_service@9001,tensquare_gathering@9002

  • 这时就可以获取到对应的微服务，比如这个样子

    selectedProjects=tensquare_eureka_server@10086
    selectedProjects=tensquare_zuul@10020
    selectedProjects=tensquare_admin_service@9001
    selectedProjects=tensquare_gathering@9002

    目前已经成功获取到对应的微服务，但是还是无法直接使用，因为服务名称和端口号为同一个字符串并且使用"@"符号进行连接，那么这里可以使用之前的方法，对"@"符号进行分割再次分割，得到最后的服务名称和端口

for(int i=0;i<selectedProjects.size();i++){
	基础的for循环取出语句
//取出每个项目的名称和端口
def currentProject = selectedProjects[i];
	这里可以理解为，逐步取出selectedProjects变量中每个项目的名称及端口号
//项目名称
def currentProjectName = currentProject.split('@')[0]
	对currentProject变量以@符号进行分割，并获取第0个字符，可以理解为获取@符号左边的字符，可以得出服务名称
//项目启动端口
def currentProjectPort = currentProject.split('@')[1]
	对currentProject变量以@符号进行分割，并获取第1个字符，可以理解为获取@符号右边的字符，可以得出服务名称

经过两次分割（第一个以","分割从Extended Choice Parameter参数化构建中获取服务，第二次以"@"分割分割获取到的服务名称和端口）获得到

  • 项目名称变量（currentProjectName）

  • 项目端口号变量（currentProjectPort）

在进行代码质量扫描时更换相对于的变量，并且在编译，打包微服务工程，上传镜像时使用的for循环分割与此处逻辑一致

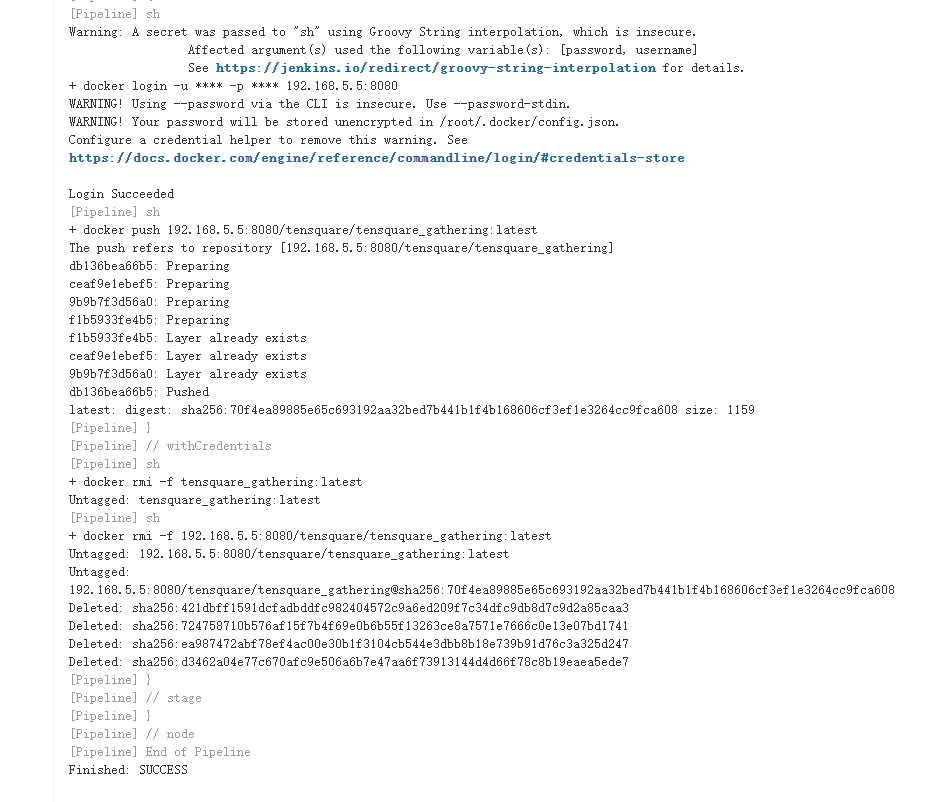

3）编译镜像测试

image-20210605190150622

5.6 完成微服务多服务器远程发布

1）环境配置

  • 安装docker

  • 拷贝公钥到远程服务器

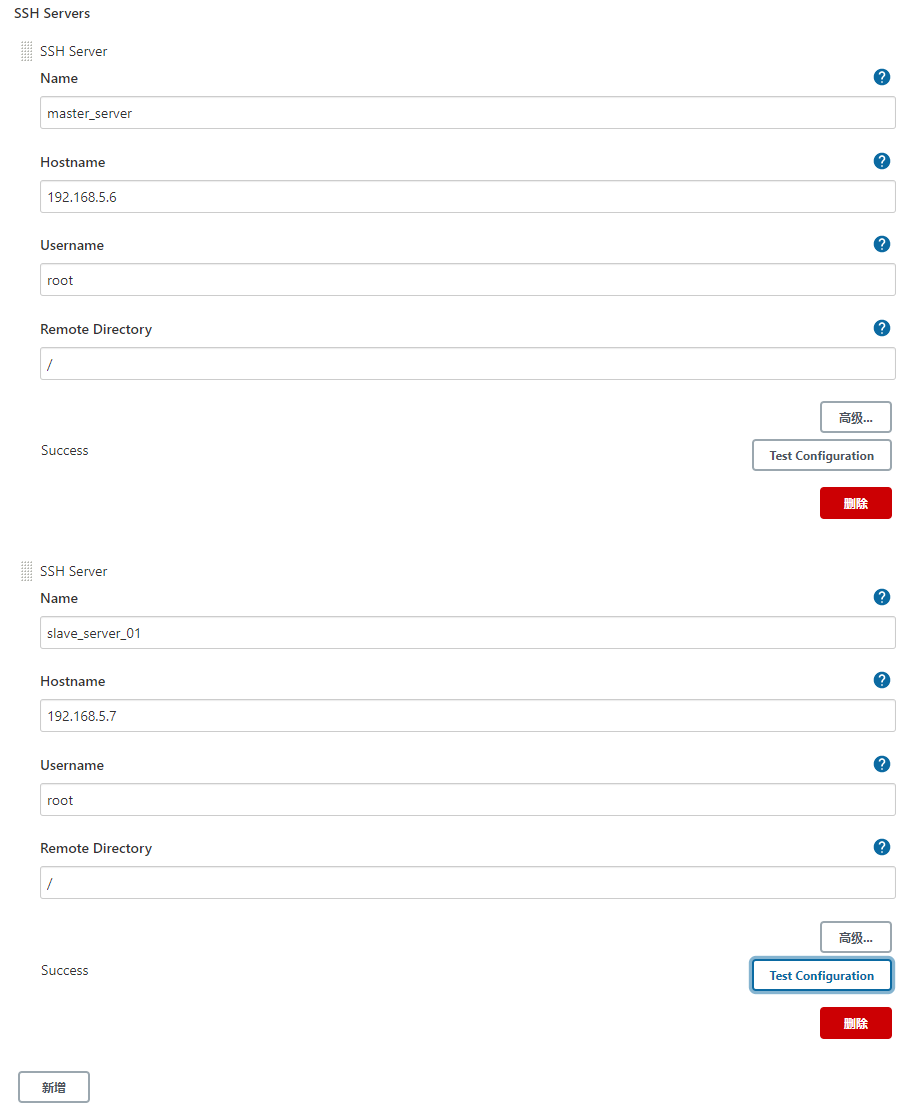

  • 系统配置->添加远程服务器

image-20210605191406954

2）添加参数

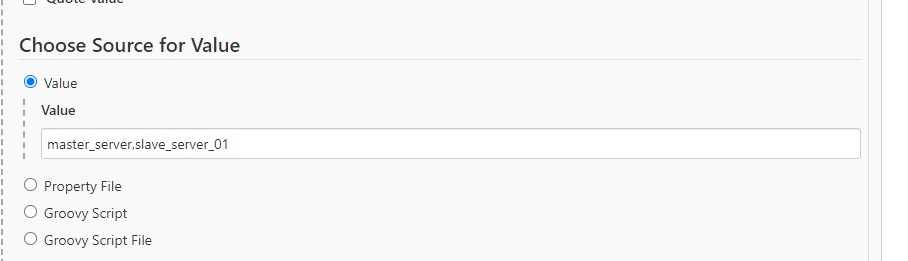

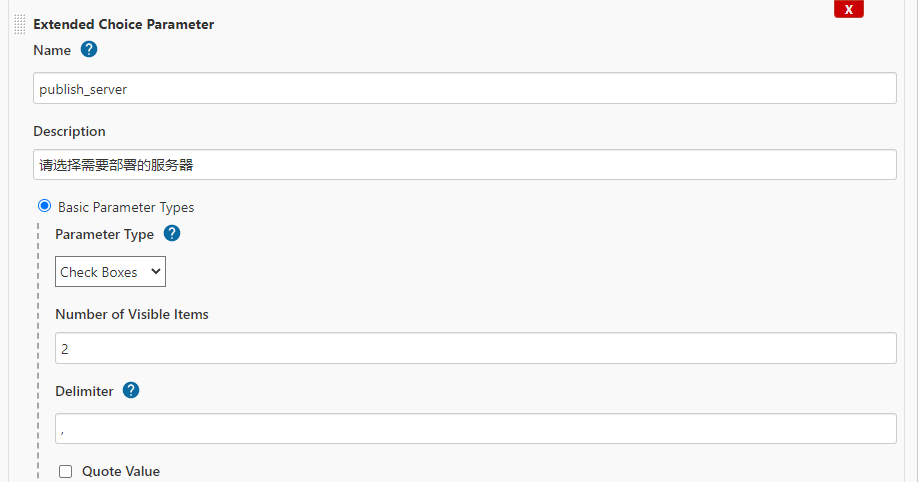

多选框：部署服务器

image-20210605191926521

image-20210605191837132

master_server,slave_server_01

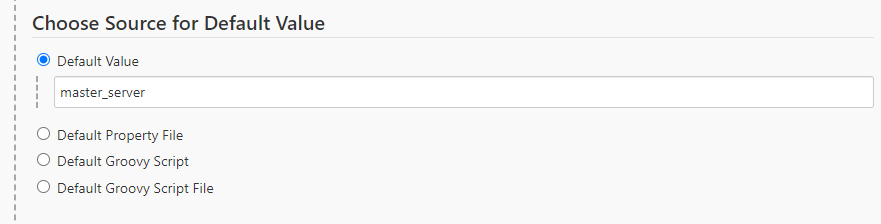

image-20210605191910240

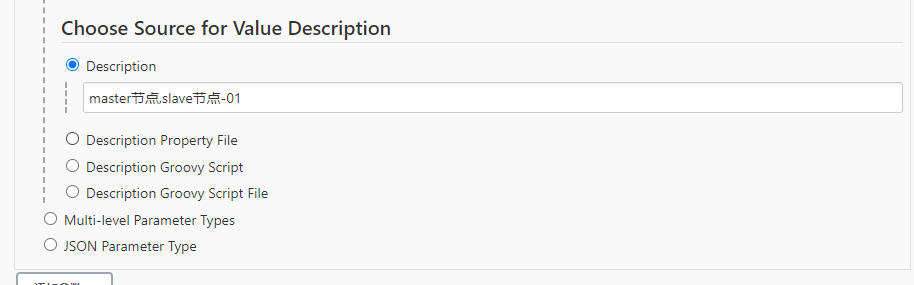

image-20210605191851064

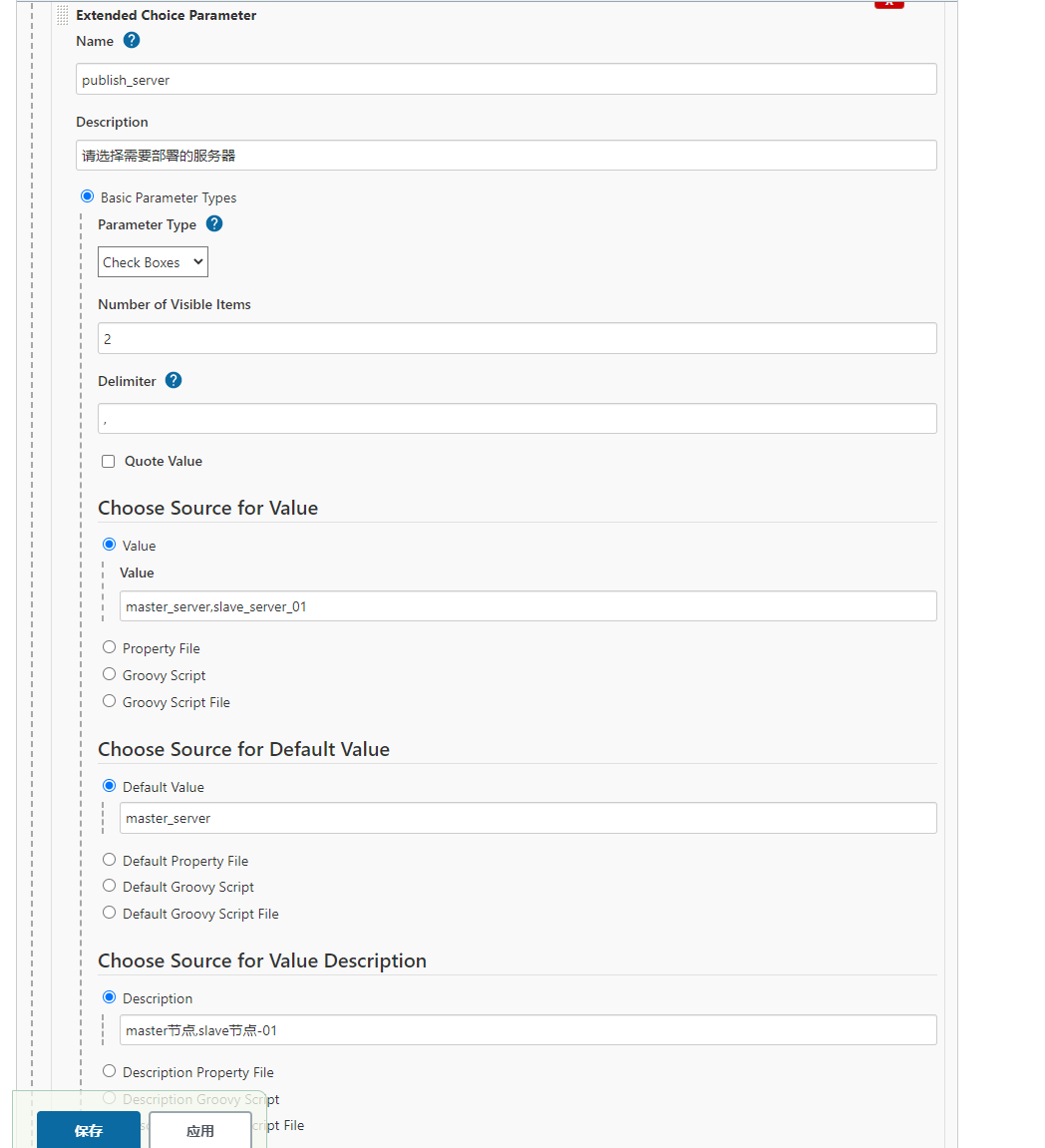

最终效果：

image-20210605191805774

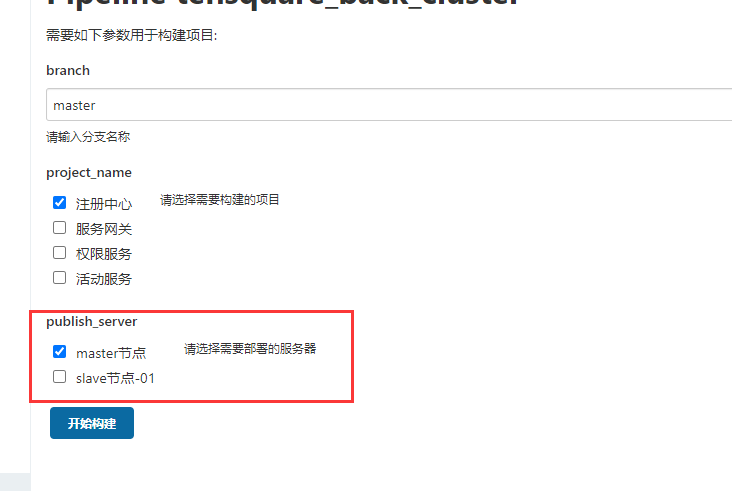

image-20210605192003551

3）修改Jenkinsfile构建脚本

//gitlab的凭证
def git_auth = "14ae86e8-c3b4-4d7d-afe1-8c23d9fed317"
//gitlab的地址
def git_url = "git@192.168.5.4:root/tensquare_bak.git"
// 构建版本的名称
def tag = "latest"
//Harbor私服地址
def harbor_url = "192.168.5.5:8080"
//Harbor的项目名称
def harbor_project_name = "tensquare"
//Harbor的凭证
def harbor_auth = "cd0b948d-e82b-4c0c-8a7c-8c6b8fb5454b"

node {
    // 获取当前选择的项目名称
    def selectedProjects = "${project_name}".split(',')
    // 获取当前选择的服务器名称
    def selectedServers = "${publish_server}".split(',')

    stage('拉取代码') {
        checkout([$class: 'GitSCM', branches: [[name: "*/${branch}"]], extensions: [], userRemoteConfigs: [[credentialsId: "${git_auth}", url: "${git_url}"]]])
    }
	stage('代码审查') {
	    for(int i=0;i<selectedProjects.size();i++){
            //取出每个项目的名称和端口
            def currentProject = selectedProjects[i];
             //项目名称
            def currentProjectName = currentProject.split('@')[0]
             //项目启动端口
            def currentProjectPort = currentProject.split('@')[1]

		        //定义当前Jenkins的SonarQubeScanner工具
		        def scannerHome = tool 'sonarqube-scanner'
		        //引用当前Jenkins SonarQube环境
		        withSonarQubeEnv('sonarqube') {
		        	sh """
		        		cd ${currentProjectName}
		     	    	${scannerHome}/bin/sonar-scanner
		        	"""
		        }
		}
	}
	stage('编译，安装公共工程') {
		//编译，安装公共工程
		sh "mvn -f tensquare_common clean install"
	}
    stage('编译，打包微服务工程，上传镜像') {
         for(int i=0;i<selectedProjects.size();i++){
            //取出每个项目的名称和端口
            def currentProject = selectedProjects[i];
            //项目名称
            def currentProjectName = currentProject.split('@')[0]
             //项目启动端口
             def currentProjectPort = currentProject.split('@')[1]
                //编译，构建本地镜像
                sh "mvn -f ${currentProjectName} clean package dockerfile:build"

                //定义镜像名称
                def imageName = "${currentProjectName}:${tag}"

                //给镜像打标签
                sh "docker tag ${imageName} ${harbor_url}/${harbor_project_name}/${imageName}"

                //登录Harbor，并上传镜像
                withCredentials([usernamePassword(credentialsId: "${harbor_auth}",passwordVariable: 'password', usernameVariable: 'username')]) {
                    //登录
                    sh "docker login -u ${username} -p ${password} ${harbor_url}"
                    //上传镜像
                    sh "docker push ${harbor_url}/${harbor_project_name}/${imageName}"
                }

                //删除本地镜像
                sh "docker rmi -f ${imageName}"
                sh "docker rmi -f ${harbor_url}/${harbor_project_name}/${imageName}"

                  //远程部署服务器应用
                for(int j=0;j<selectedServers.size();j++){
                  //每个服务名称
                  def currentServer = selectedServers[j]
                  //添加微服务运行时的参数：spring.profiles.active
                  def activeProfile = "--spring.profiles.active="

                  if(currentServer=="master_server"){
                      activeProfile = activeProfile+"eureka-server1"
                  }else if(currentServer=="slave_server_01"){
                      activeProfile = activeProfile+"eureka-server2"
                  }
                  // 远程触发部署脚本
                  sshPublisher(publishers: [sshPublisherDesc(configName: "${currentServer}", transfers: [sshTransfer(cleanRemote: false, excludes: '', execCommand: "/opt/jenkins_shell/deployCluster.sh $harbor_url $harbor_project_name $currentProjectName $tag $currentProjectPort $activeProfile", execTimeout: 120000, flatten: false, makeEmptyDirs: false, noDefaultExcludes: false, patternSeparator: '[, ]+', remoteDirectory: '', remoteDirectorySDF: false, removePrefix: '', sourceFiles: '')], usePromotionTimestamp: false, useWorkspaceInPromotion: false, verbose: false)])
                }

                echo "${currentProjectName}完成编译，构建镜像!"
         }
	}
}

4）远程部署 for循环遍历分割详解

for(int j=0;j<selectedServers.size();j++){
  //每个服务名称
  def currentServer = selectedServers[j]
  //添加微服务运行时的参数：spring.profiles.active
  def activeProfile = "--spring.profiles.active="

  if(currentServer=="master_server"){
      activeProfile = activeProfile+"eureka-server1"
  }else if(currentServer=="slave_server_01"){
      activeProfile = activeProfile+"eureka-server2"
  }
}

这里远程部署到对应的服务器和之前编译，打包微服务工程，上传镜像时使用的for循环分割逻辑基本一致，

首先在node中定义获取当前项目的变量 def selectedServers = "${publish_server}".split(',')

  • selectedServers：这个是变量名称可以随意定义，

  • ${publish_server}：这里指的Extended Choice Parameter参数化构建中定义的服务器名称

  • .split(',')：这是一个分割语法，意思为以","来进行分割，因为之前在Extended Choice Parameter参数化变量中是这样定义的，同理，如果这里更换为其他的分割服务符号，那么在.split(',')更换为对应的分割符号

    master_server,slave_server_01

  • 这时就可以获取到对应的微服务，比如这个样子

    selectedServers = master_server
    selectedServers = slave_server_01

目前已经成功获取到对应服务器名称，但是还是无法直接使用，因为要对应之前在eureka网关中定义的服务器地址来进行远程部署

image-20210606104820110

for(int j=0;j<selectedServers.size();j++){
	基础的for循环取出语句，这里不能再次使用i，因为在之前已经使用过
//每个服务名称
def currentServer = selectedServers[j]
	这里可以理解为，逐步取出selectedServers变量中服务器名称
//添加微服务运行时的参数：spring.profiles.active
def activeProfile = "--spring.profiles.active="
	因为要读取服务中的配置文件，所以这里使用变量（activeProfile）定义了参数（--spring.profiles.active）
//if 判断语句
  if(currentServer == "master_server"){
      activeProfile = activeProfile+"eureka-server1"
  }else if(currentServer == "slave_server_01"){
      activeProfile = activeProfile+"eureka-server2"
  }
	这里可以理解为
	当currentServer等于master_server时，就读取配置文件中的eureka-server1
	当currentServer等于slave_server_01时，就读取配置文件中的eureka-server2

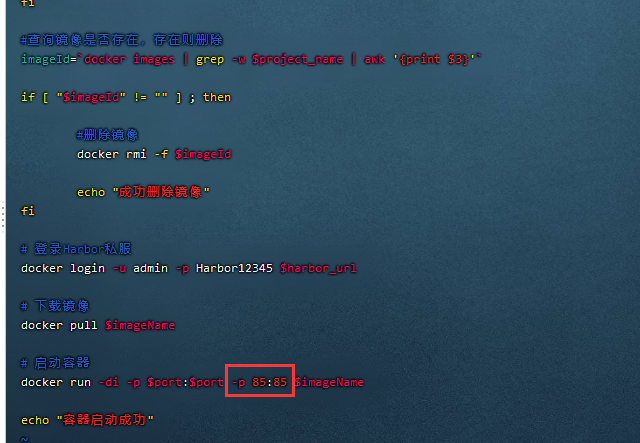

5）编写deployCluster.sh部署脚本

#! /bin/sh
#接收外部参数
harbor_url=$1
harbor_project_name=$2
project_name=$3
tag=$4
port=$5
profile=$6
imageName=$harbor_url/$harbor_project_name/$project_name:$tag

echo "$imageName"

#查询容器是否存在，存在则删除
containerId=`docker ps -a | grep -w ${project_name}:${tag} | awk '{print $1}'`
if [ "$containerId" != "" ] ; then
        #停掉容器
        docker stop $containerId

        #删除容器
        docker rm $containerId

        echo "成功删除容器"
fi

#查询镜像是否存在，存在则删除
imageId=`docker images | grep -w $project_name | awk '{print $3}'`

if [ "$imageId" != "" ] ; then

        #删除镜像
        docker rmi -f $imageId

        echo "成功删除镜像"
fi

# 登录Harbor私服
docker login -u admin -p Harbor12345 $harbor_url

# 下载镜像
docker pull $imageName

# 启动容器
docker run -di -p $port:$port $imageName $profile

  echo "容器启动成功"

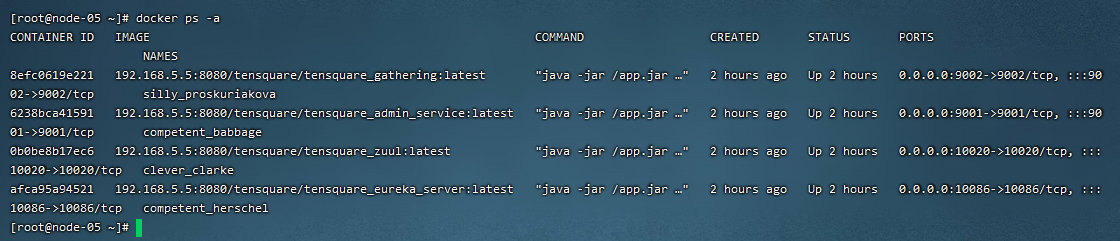

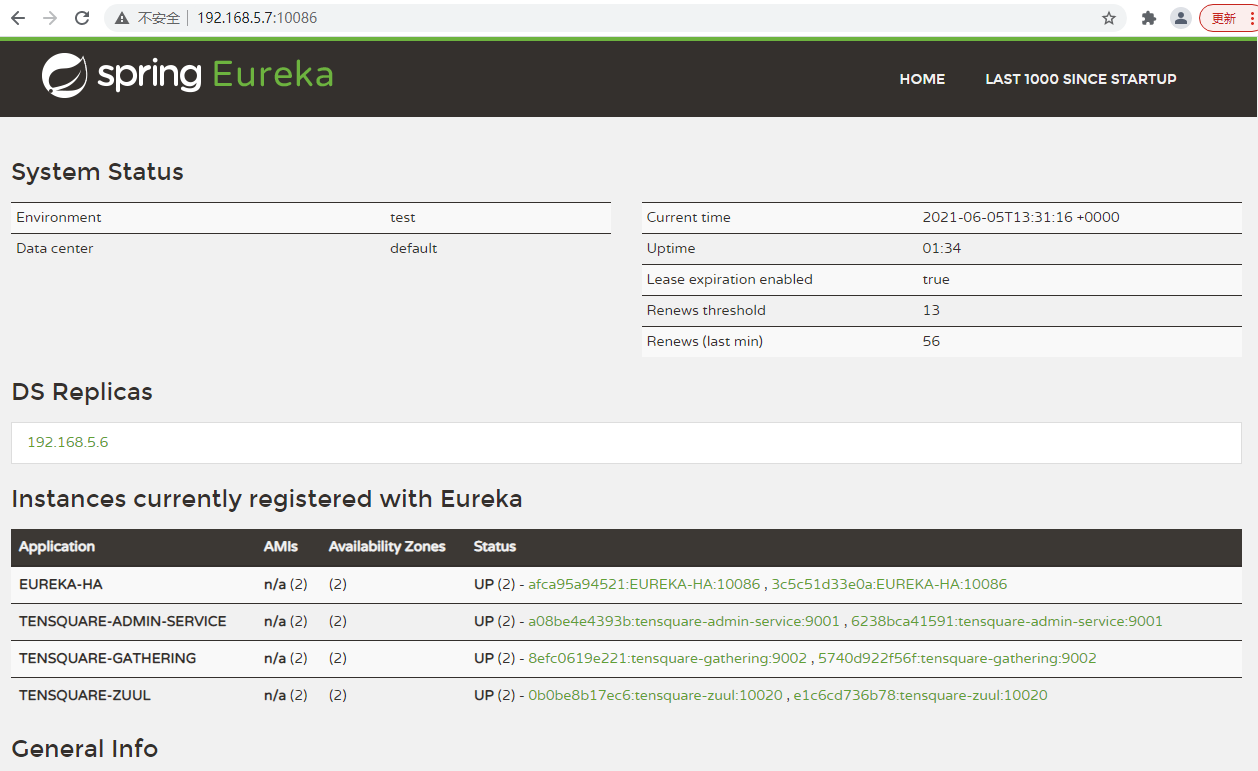

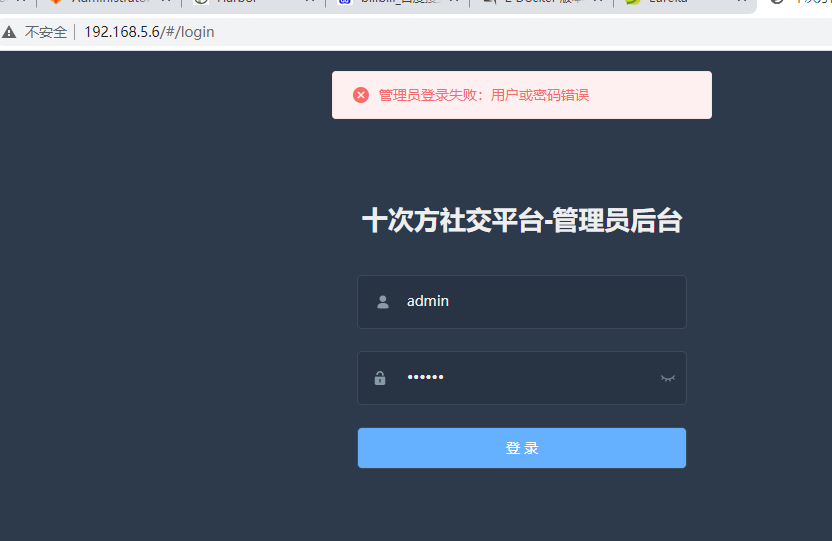

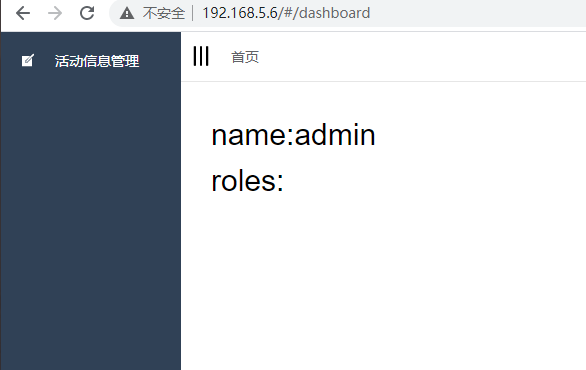

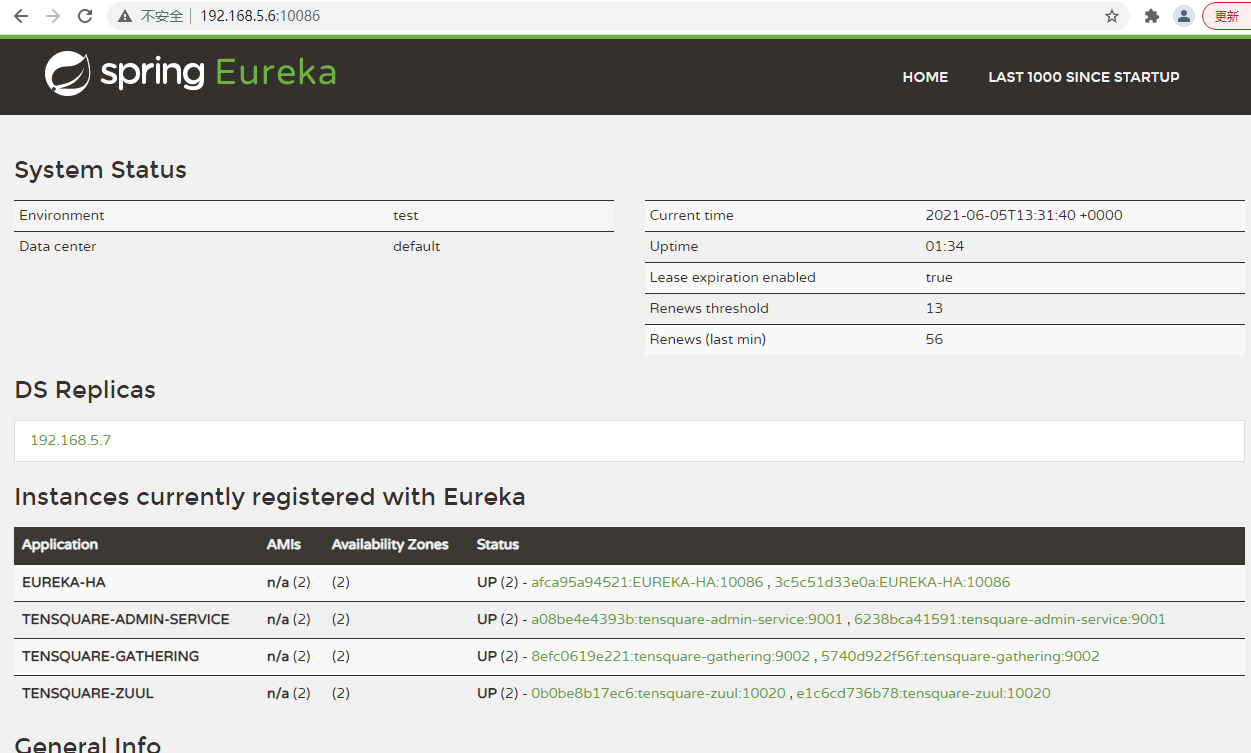

6）项目测试

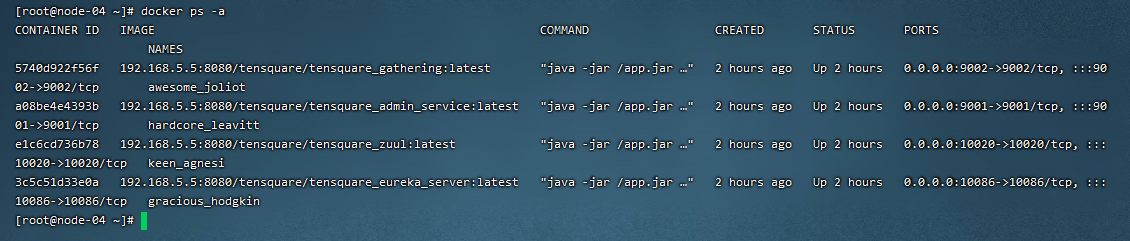

image-20210605213049518

image-20210605213149389

image-20210605213058133

image-20210605213130939

5.7 Nginx+Zuul集群实现高可用网关

1）添加nginx.conf文件

user  nginx;
worker_processes  auto;

error_log  /var/log/nginx/error.log notice;
pid        /var/run/nginx.pid;


events {
    worker_connections  1024;
}


http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    #tcp_nopush     on;

    keepalive_timeout  65;

    #gzip  on;
    upstream zuulServer{
        server 192.168.5.6:10020 weight=1;
        server 192.168.5.7:10020 weight=1;
    }
    server {
        listen       80;
        listen  [::]:80;
        server_name  localhost;

        #access_log  /var/log/nginx/host.access.log  main;

        location / {
            root   /usr/share/nginx/html;
            index  index.html index.htm;
        }

        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   /usr/share/nginx/html;
        }
	  }
	  server {
        listen       85;
        listen       [::]:85;
        server_name  _;
        root         /usr/share/nginx/html;

        # Load configuration files for the default server block.
        location / {

            ### 指定服务器负载均衡服务器
            proxy_pass http://zuulServer/;
        }
        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;

        location = /50x.html {
            root   /usr/share/nginx/html;
        }
    }
}

2）修改Dockerfile

FROM nginx
COPY ./dist /usr/share/nginx/html
COPY ./nginx.conf /etc/nginx/nginx.conf
EXPOSE 80

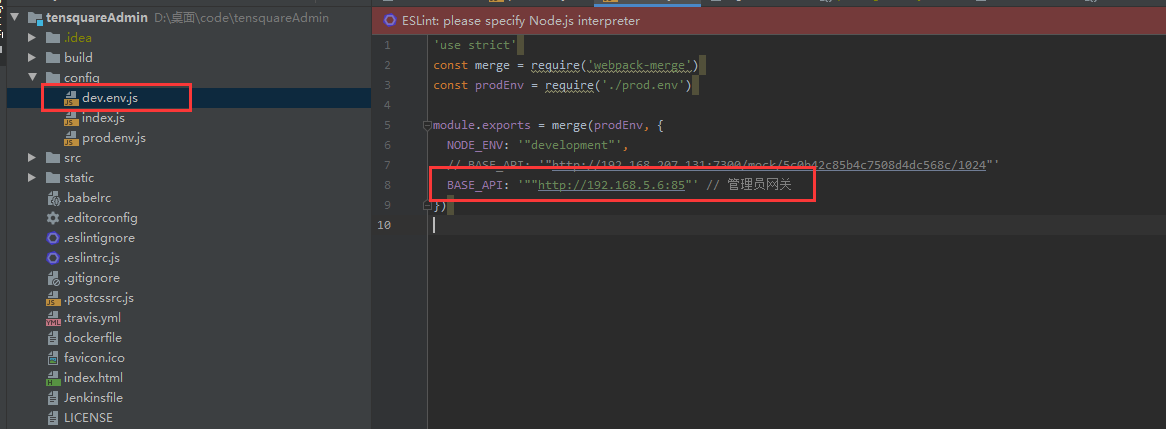

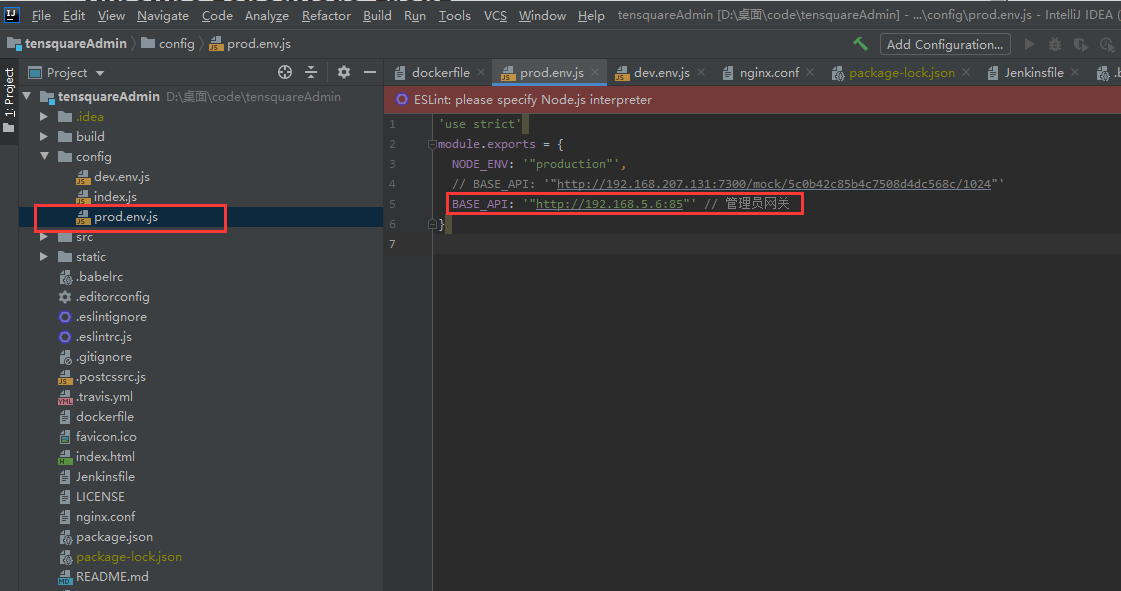

3）修改代码连接后端微服务服务

image-20210605222218909

image-20210605222204061

4）项目测试

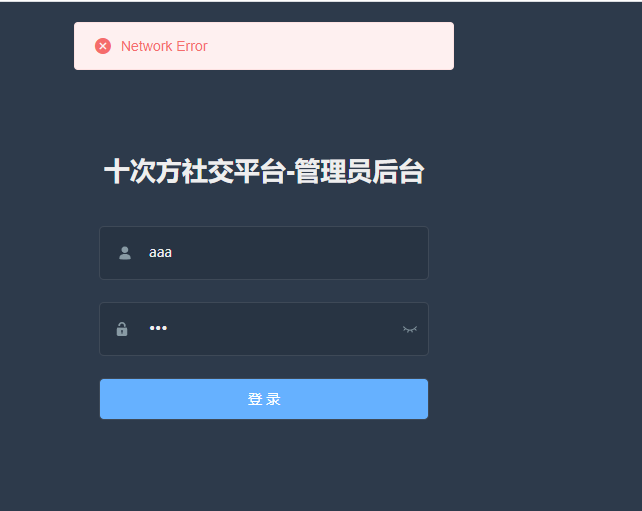

由于是测试阶段，如果前端容器没有开通85端口，那么一定会造成Network Error网关错误，正常环境中建议部署一台专门的转发服务器，来达成轮询访问的效果

image-20210605223146532

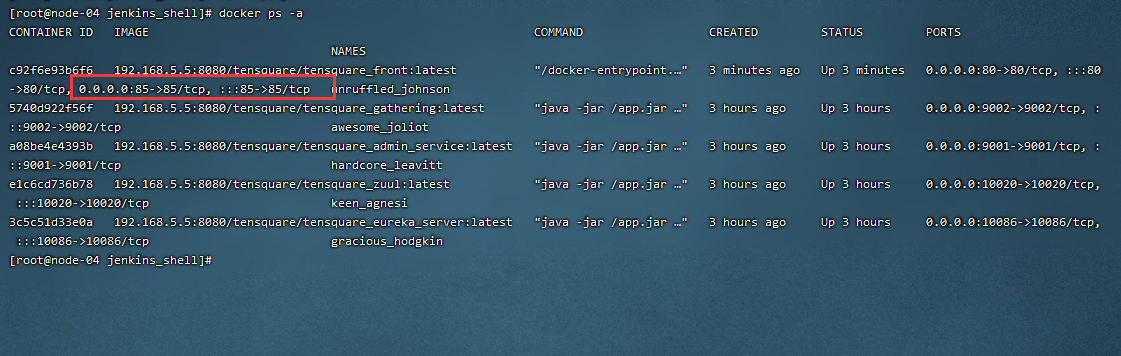

造成这种原因是因为转发请求并没有到达容器内的Nginx 所有并不能完成转发，本次测试也是在启动容器前，修改了容器启动脚本，开通了85端口，所以可以正常访问

image-20210605223450294

image-20210605223508101

image-20210605223539822

image-20210605223522570

5.8 Jenkins的Master-Slave分布式构建

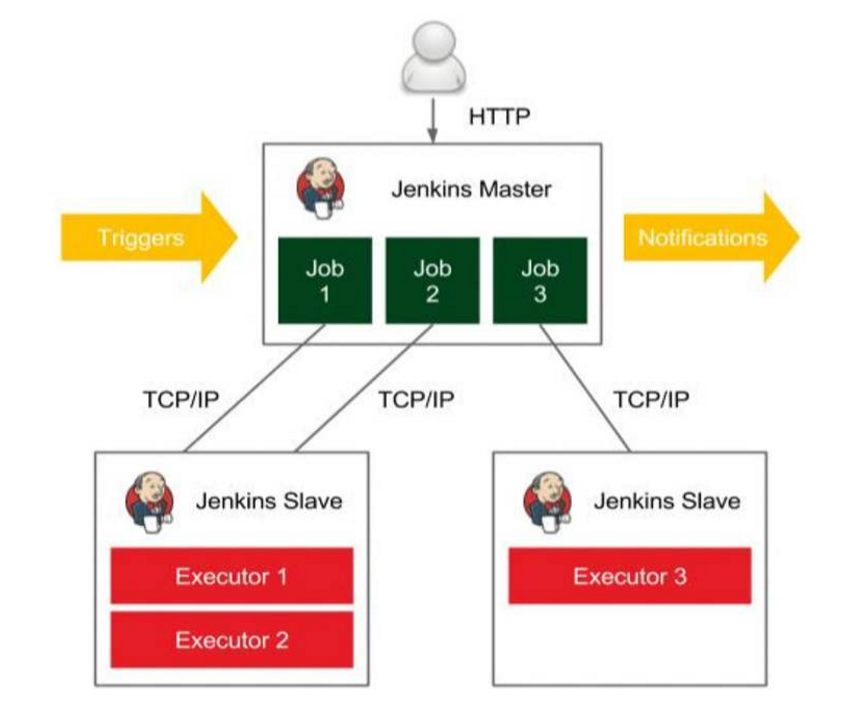

5.8.1 什么是Master-Slave分布式构建

image-20210522095627670

Jenkins的Master-Slave分布式构建，就是通过将构建过程分配到从属Slave节点上，从而减轻Master节点的压力，而且可以同时构建多个，有点类似负载均衡的概念。

5.8.2 如何实现Master-Slave分布式构建

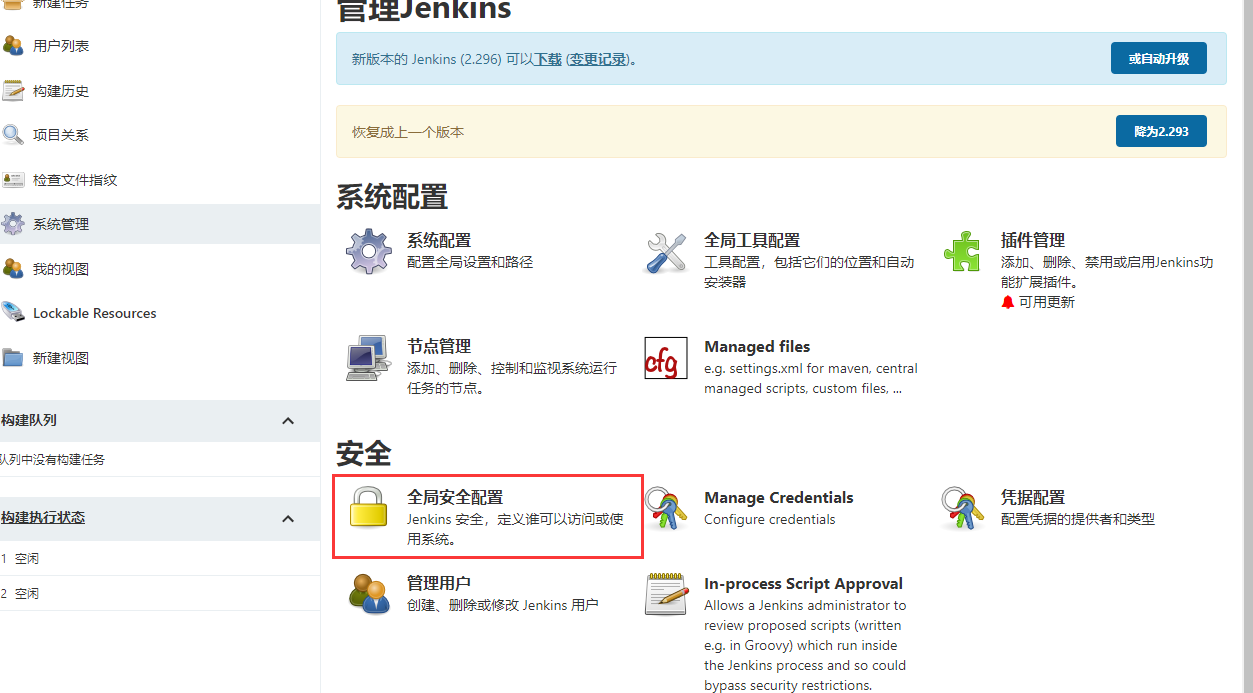

1）开启代理程序的TCP端口

Manage Jenkins -> Configure Global Security

image-20210606110515666

image-20210606110005688

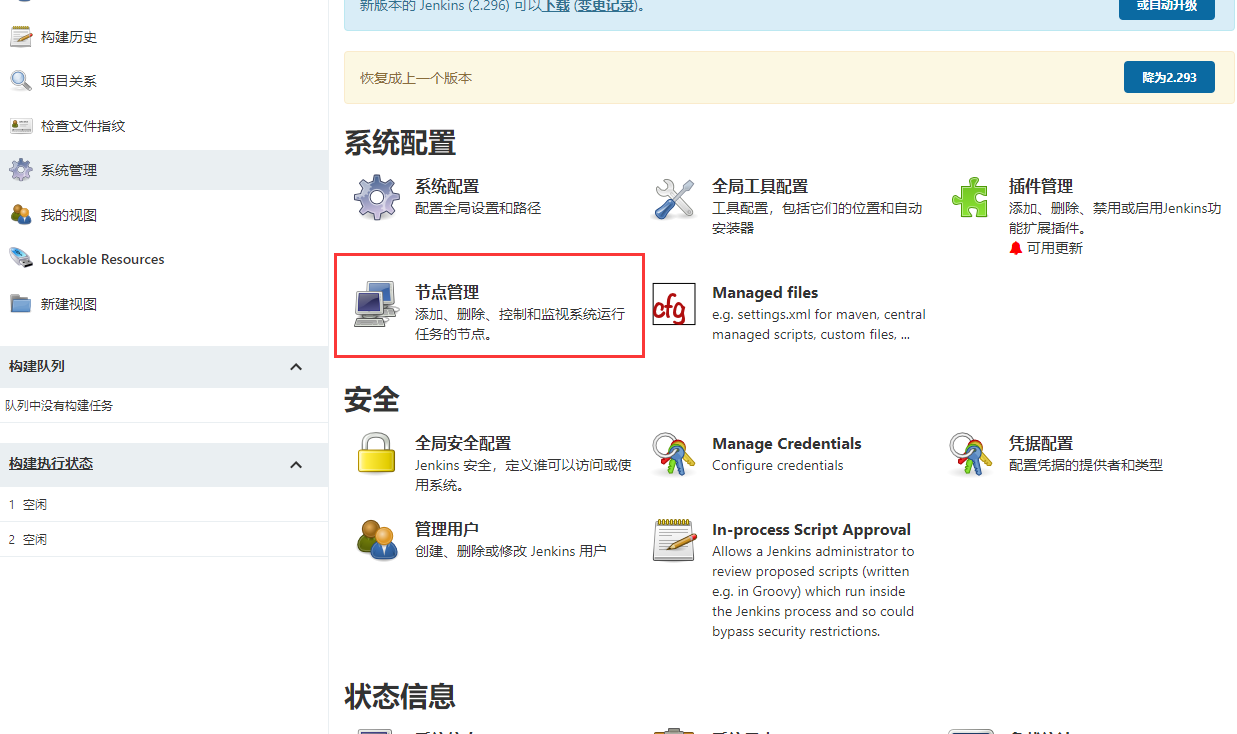

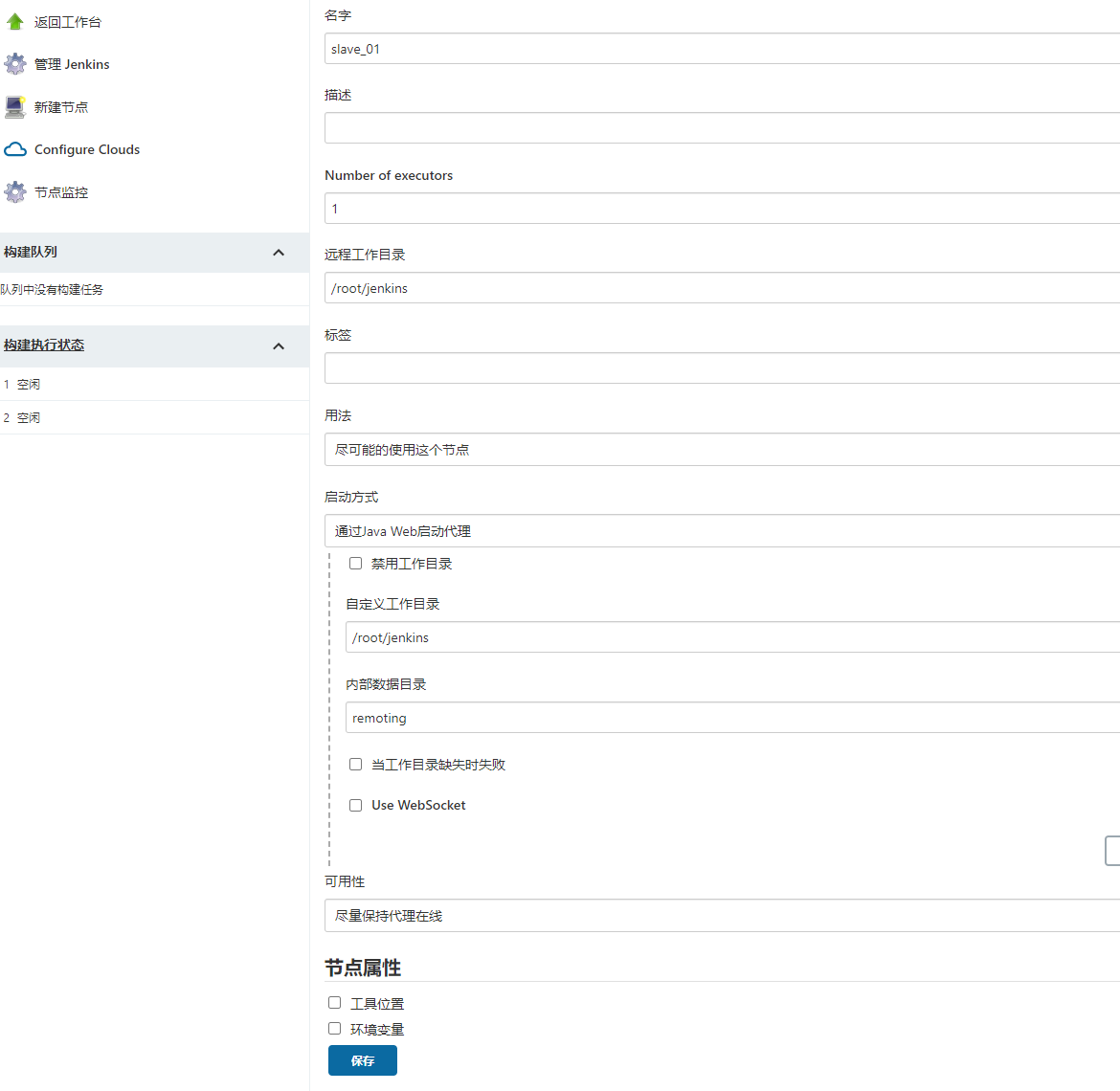

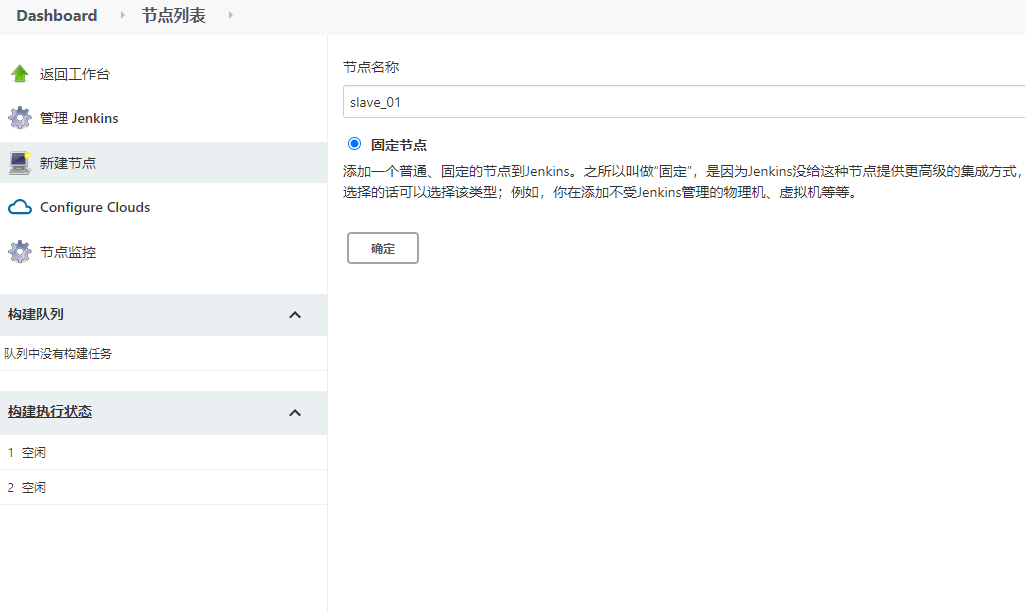

2）新建节点

Manage Jenkins—Manage Nodes—新建节点

image-20210606110532674

image-20210606110558846

image-20210606110621806

image-20210606110801614

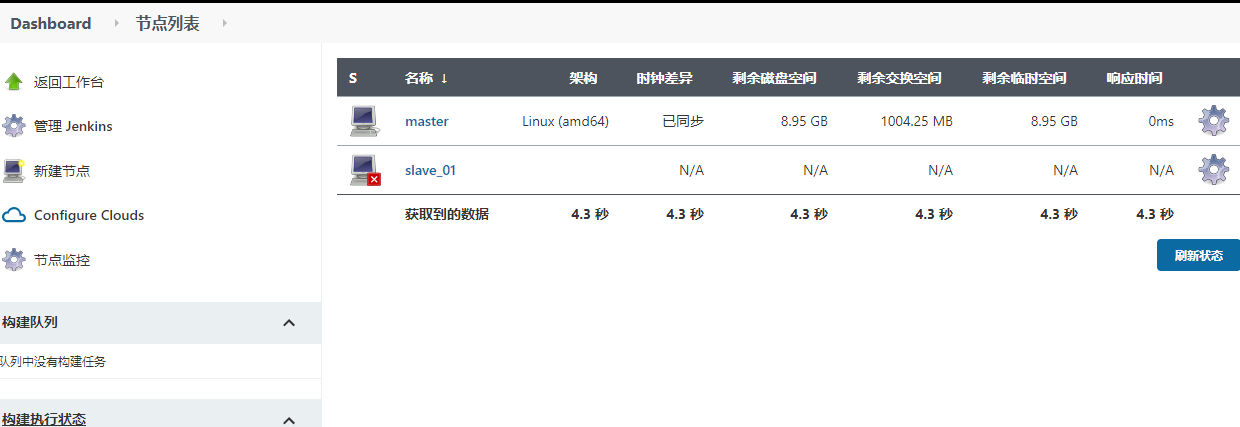

image-20210606110824274

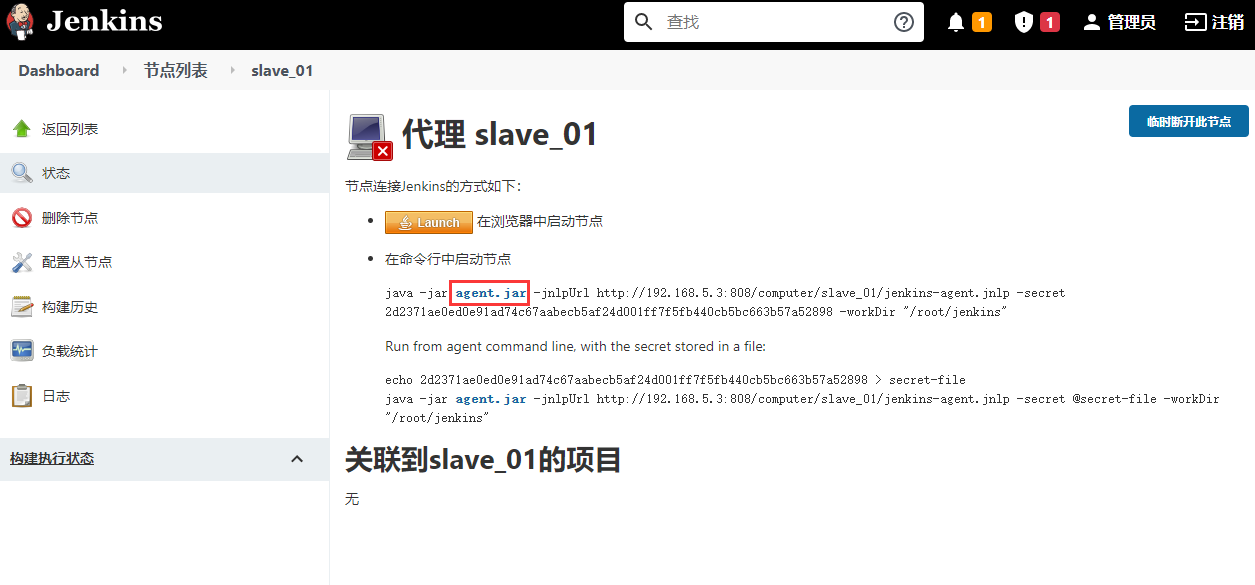

3）节点部署

image-20210606111018742

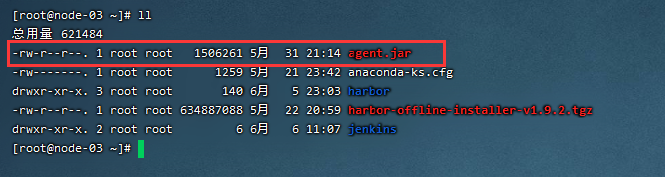

下载jar包到slave节点服务器（slave节点服务器必须有java环境）

image-20210606111308326

java -jar agent.jar -jnlpUrl http://192.168.5.3:808/computer/slave_01/jenkins-agent.jnlp -secret 2d2371ae0ed0e91ad74c67aabecb5af24d001ff7f5fb440cb5bc663b57a52898 -workDir "/root/jenkins"

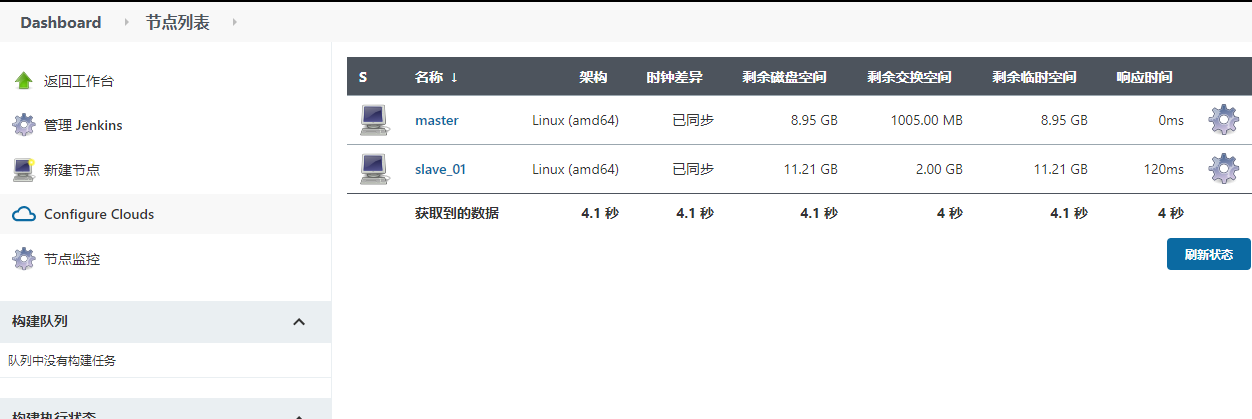

4）完成部署

image-20210606111342589

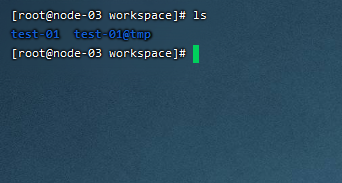

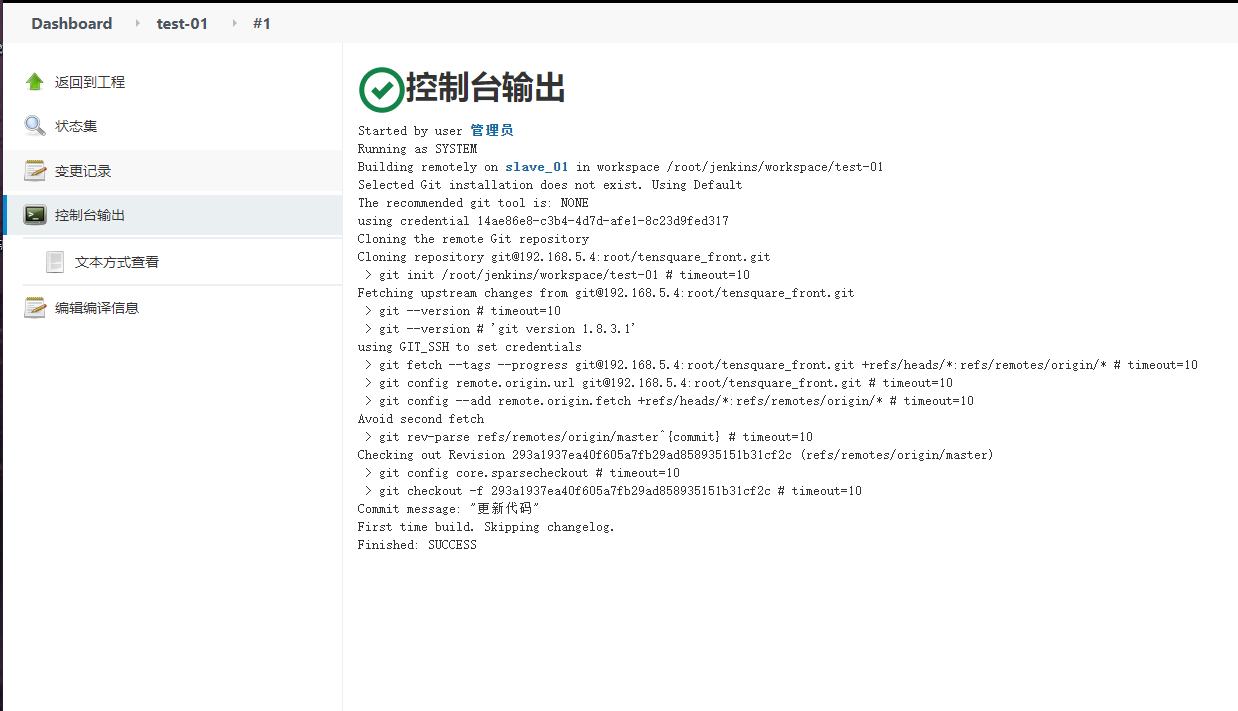

5）拉取测试

image-20210606111724278

image-20210606111750125



posted @ 2021-06-07 09:18  孤独的小人物  阅读(333)  评论(0)    收藏  举报
