云网一体化-vm上线流程

xx项目-vm上线流程：

启虚机的两种方式

• 直接boot vm
• 先创建port，将vm关联port，boot vm

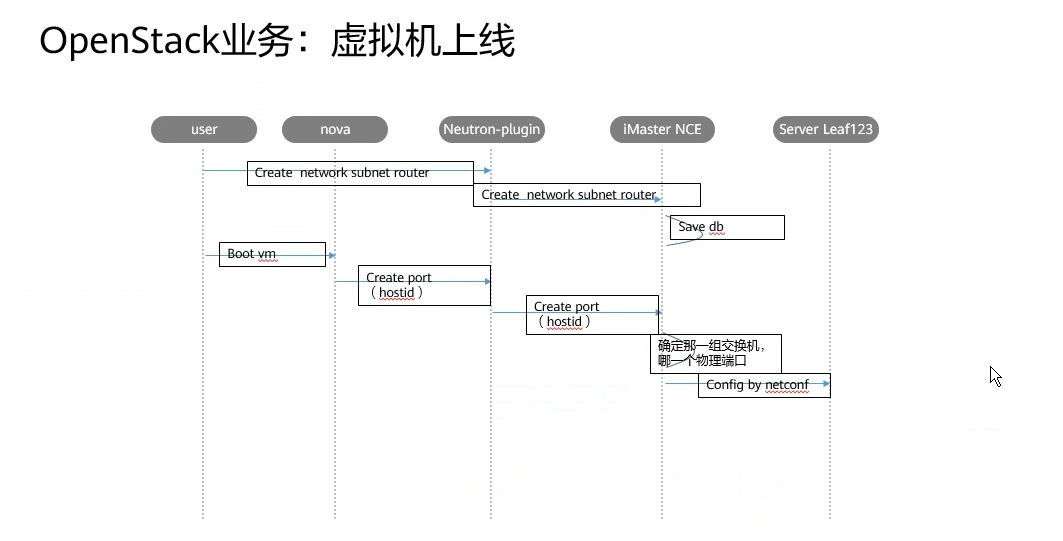

一、直接boot vm

1.用户在云平台上创建network、subnet（基本上一个network对应一个subnet）、router的指令下发给neutron-plugin，plugin再把指令下发给sdn控制器，sdn控制器此时不知道该把配置下发给哪台device，所以save db。

2.用户在云平台上启动一个vm，这个消息会同步给nova，nova同步给neutron-plugin，并告诉他请给我创建一个port，我的hostname是 xxx，neutron-plugin把该指令下发给sdn控制器，下面各个Tor接入交换机把实时收到的lldp消息发送给了sdn控制器，通过lldp中的hostname，sdn控制就知道vm挂在哪台Tor交换机的哪个物理端口下，sdn控制器通过netconf协议把相应的network、subnet、vpn-instance、port等配置下发给Tor，vm网络正常通信。

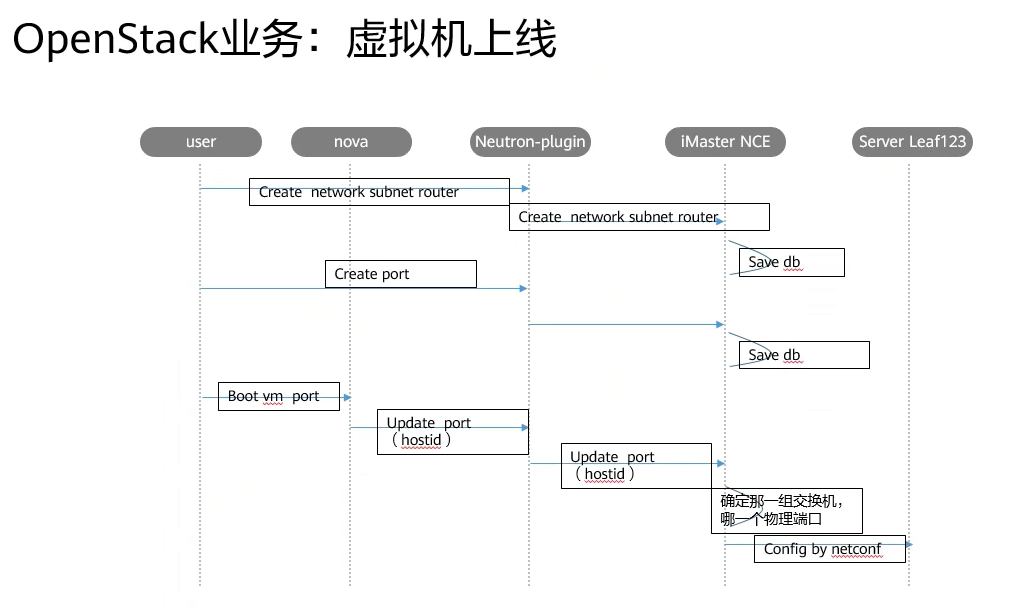

二、先创建port，将vm关联port，boot vm

1.用户在云平台上创建network、subnet（基本上一个network对应一个subnet）、router的指令下发给neutron-plugin，plugin再把指令下发给sdn控制器，sdn控制器此时不知道该把配置下发给哪台device，所以save db。

2.用户先在openstack上创建一个port，openstack将该指令传给neutron-plugin，plugin同步给sdn控制器，控制器再save db。

3.用户在openstack上boot vm并指定一个port，openstack将该指令同步给nova，nova将update port（含hostname）的消息同步给neutron-plugin，neutron-plugin再同步给sdn控制器，sdn控制器通过自己的db查找到该vm接在哪组设备的哪个接口下（lldp消息），然后将配置下发给相应的交换机上。
