windbg双机调试

WinXp双机调试环境搭建

所需步骤：

①配置WinXp系统启动项，将Windows设置为调试执行。

②配置VMware的管道虚拟串口

③配置WinDbg

④设置Windows内核符号表

配置WinXp系统启动项

打开虚拟机中Windows的系统盘C盘，在文件夹选项中设置为显示所有文件，然后找到boot.ini系统配置文件。

点击文件，右键选择属性，将 “只读” 取消勾选。

boot.ini的内容一般如下：

将最后一行复制，粘贴到文件末尾，并加上 /debug /debugport=com1 /baudrate=115200。修改结果如下：

[boot loader]
timeout=30
default=multi(0)disk(0)rdisk(0)partition(1)\WINDOWS
[operating systems]
multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Microsoft Windows XP Professional" /noexecute=optin /fastdetect
multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Microsoft Windows XP Professional" /noexecute=optin /fastdetect /debug /debugport=com1 /baudrate=115200

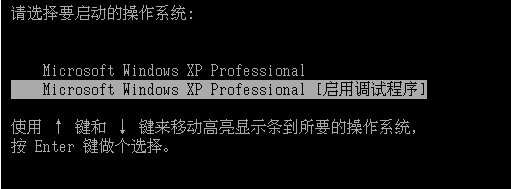

保存这个.ini文件，重启系统，在启动时就可以看到菜单，可以进入正常的Windows Xp系统，也可以进入Debug模式的Windows Xp。

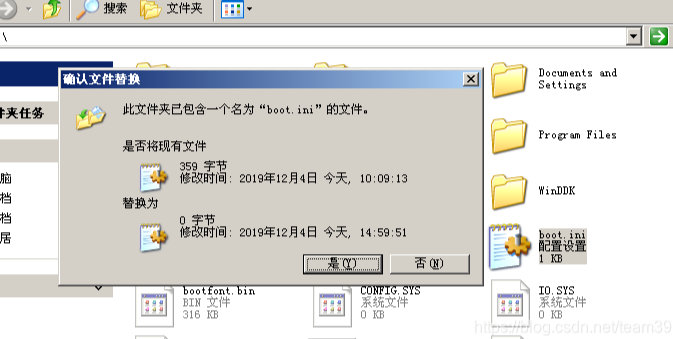

Ps:如果不能保存，则需要在桌面新建一个boot.ini文件，注意ini后缀名，内容一样。然后复制到系统盘中的boot.ini所在文件夹，在出现弹框中选择“是”。（下图是为了展示步骤，与本次实验无关）

配置VMware的管道虚拟串口

调试机与被调试机用串口相连，但是在被调试机是虚拟机的情况下，就不肯用真正的串口来连接了。但是可以在虚拟机上生成一个用管道虚拟的串口。

在Windows Xp未启动界面，按以下步骤操作：

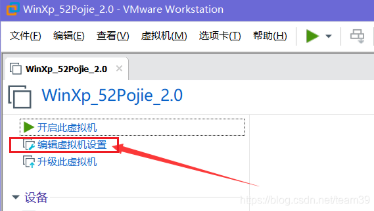

1.点击编辑虚拟机设置

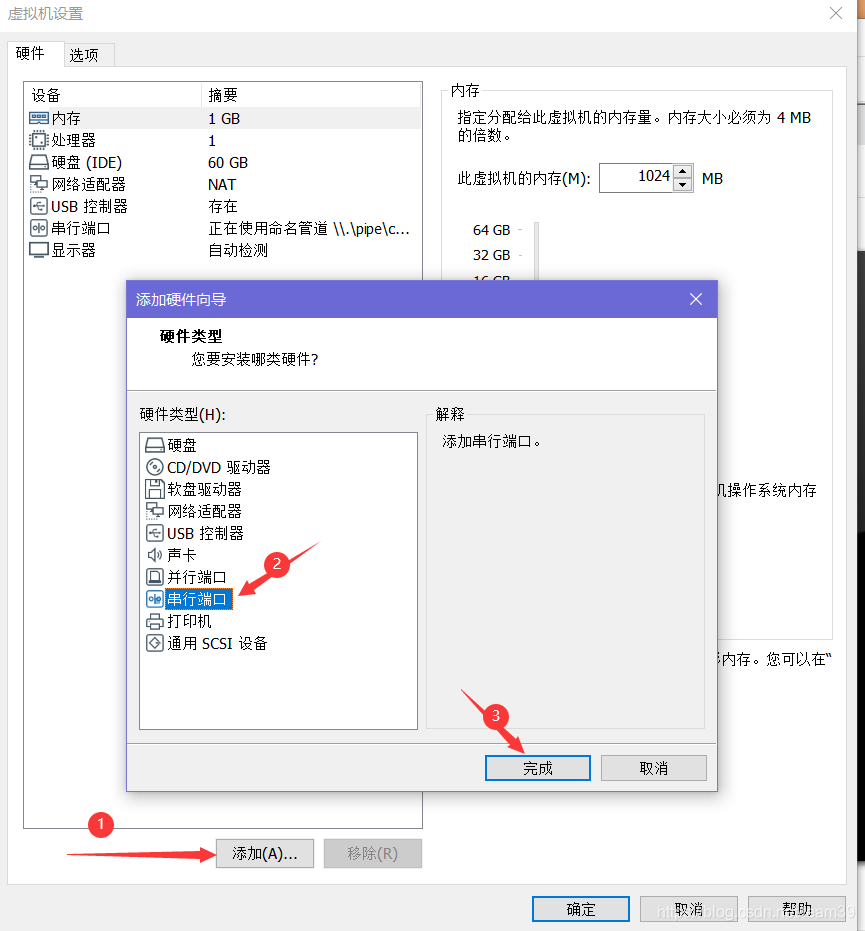

2.直接点添加（不要点其它的），按图上序号来。如有打印机，可移除打印机，也可将下面的com_1改成com_2，因为打印机占了一个串口。

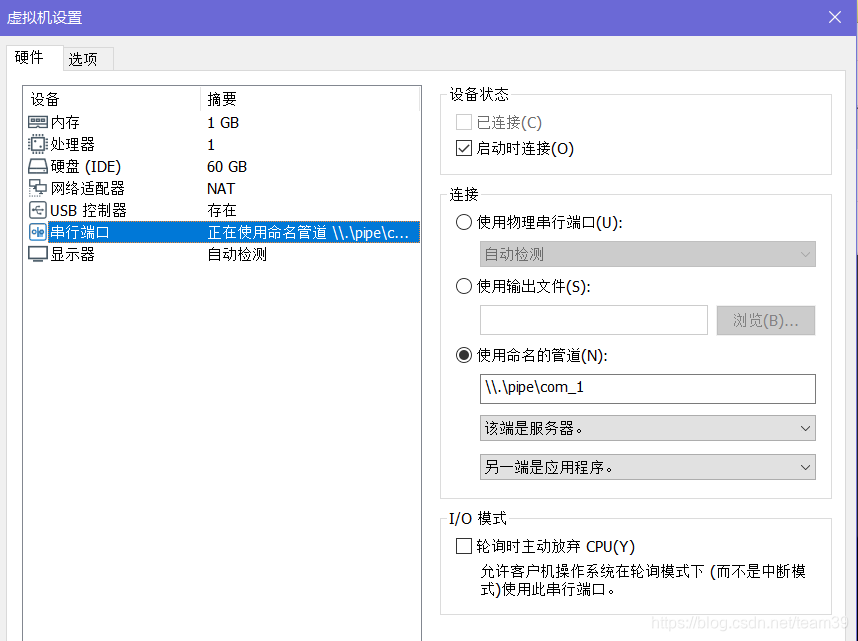

3.点完成后，在硬件界面中会出现串行端口（原本没有，步骤2的截图是已配置的）。双击，出现下图，按右侧配置。

配置WinDbg

有两种方法

1.在调试机上，打开控制台（cmd窗口），进入WinDbg所在文件夹。

输入命令windbg.exe -b -k com:port=\\.\pipe\com_1,baud=115200,pipe（先不要按回车）

2.将WinDbg创建桌面快捷方式，单击右键，选择属性，在目标中的“windbg.exe”后添加前面的启动参数。

修改之后 —— "E:\windbg.exe" -b -k com:port=\\.\pipe\com_1,baud=115200,pipe

完成后

重启Windows Xp系统进入调试模式，当系统进入调试模式的同时，返回调试机，按配置WinDbg执行命令windbg.exe -b -k com:port=\\.\pipe\com_1,baud=115200,pipe，或者WinDbg双击桌面快捷方式。

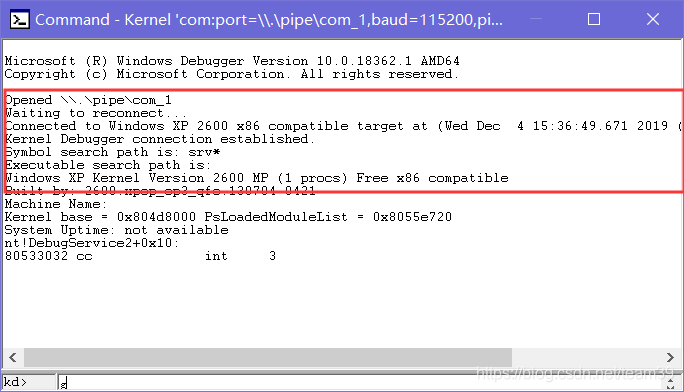

调试机中Windbg界面

我当前虚拟机系统界面

刚连接上是，虚拟机里的Windows系统会被中断，貌似死机，在WinDbg的命令提示符“kd>”后面输入“g”，并回车。

设置Windows内核符号表

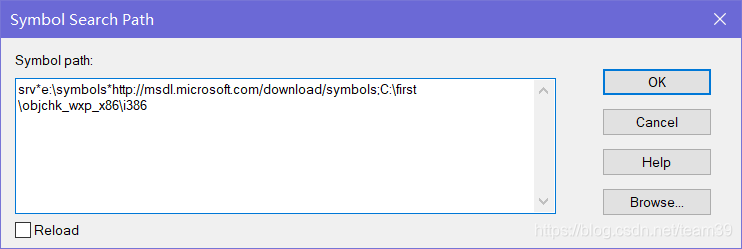

在调试连接上后，打开WinDbg主菜单File下的Symbol File Path ，在这里输入符号表位置。符号表和sys文件产生在同一目录下，所以只要指定本机上编译结果所在的objchk_wxp_x86\i386目录就可以了。

如果有多个驱动需要调试，则可以指定多个路径，路径之间用分号分隔。

此外，需要指定Windows的内核符号表。可以在“Symbol File Path”中增加如下一条设置，用分号与其它路径隔开。c:\symbols为本地目录，从服务器下载的符号会存储在此目录中，你可以设置为你想存放的目录中。srv*c:\symbols*http://msdl.microsoft.com/download/symbols;
