nSwitch 极限超频 - 入门教程

2025终极版教程

介绍

任天堂为了照顾"正版玩家的游戏体验",
通常会将硬件限定在一个较为"合理"的范围, 因此造就了一批又一批的正版受害者.

通常情况下的超频只是把本该属于玩家的性能拿出来用, 极端的只有极少数的人,
超频优化后, 能够达到比官方默认的更省电, 性能更好, 提升的程度取决于硬件的体质.

使用须知

请使用FAT32格式SD卡折腾, 避免使用 [exFAT].
建议只在虚拟系统使用, 并且折腾前做好备份, 以免造成不可挽回的损失.
超频可能导致(包括但不限于)系统不稳定, 发热, 耗电, 损坏硬件等可能的后果.
原装电池非充电状态不要超过8w长期使用, 尽量控制在6w内续航会比较好.

基本信息

参考电压

RAM (Mhz)	2133	2400	2533	2666	2800	2933	3066	3200
Soc (mV)	700	725	750	800	825	875	925	975
GPU (mV)	580	610	640	660	680	700	720	740

默认电压
VDD2 (mV): 1100
VDDQ (mV): 600

GPU UV3电压估算器

数据来源

// tegra210b01 dvfs
        .dvb_table = {
            {  204000, {  637,  637,  637, } },
            {  408000, {  637,  637,  637, } },
            {  800000, {  637,  637,  637, } },
            { 1065600, {  637,  637,  637, } },
            { 1331200, {  650,  637,  637, } },
            { 1600000, {  675,  650,  637, } },
            /* Custom */
            { 1866000, {  700,  675,  637, } },
            { 2133000, {  725,  700,  650, } },
            /* Overclocking */
            { 2400000, {  750,  725,  675, } },
            { 2533000, {  800,  775,  725, } },
            { 2666000, {  825,  800,  750, } },
            { 2800000, {  900,  825,  775, } },
            { 2933000, { 1000,  850,  800, } },
            { 3066000, { 1025,  900,  850, } },
            { 3200000, { 1050,  950,  900, } },

    {
        .speedo_id = 10,
        .process_id = 0,
        .min_mv = 840,
        .max_mv = 1120,
        CPU_PLL_CVB_TABLE_EUCM2_JOINT_RAIL,
    },
    {
        .speedo_id = 10,
        .process_id = 1,
        .min_mv = 840,
        .max_mv = 1120,
        CPU_PLL_CVB_TABLE_EUCM2_JOINT_RAIL,
    },
    {
        .speedo_id = 9,
        .process_id = 0,
        .min_mv = 900,
        .max_mv = 1162,
        CPU_PLL_CVB_TABLE_EUCM2,
    },
    {
        .speedo_id = 9,
        .process_id = 1,
        .min_mv = 900,
        .max_mv = 1162,
        CPU_PLL_CVB_TABLE_EUCM2,
    },
    {
        .speedo_id = 8,
        .process_id = 0,
        .min_mv = 900,
        .max_mv = 1195,
        CPU_PLL_CVB_TABLE_EUCM2,
    },
    {
        .speedo_id = 8,
        .process_id = 1,
        .min_mv = 900,
        .max_mv = 1195,
        CPU_PLL_CVB_TABLE_EUCM2,
    },
    {
        .speedo_id = 7,
        .process_id = 0,
        .min_mv = 841,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE_EUCM1,
    },
    {
        .speedo_id = 7,
        .process_id = 1,
        .min_mv = 841,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE_EUCM1,
    },
    {
        .speedo_id = 6,
        .process_id = 0,
        .min_mv = 870,
        .max_mv = 1150,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 6,
        .process_id = 1,
        .min_mv = 870,
        .max_mv = 1150,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 5,
        .process_id = 0,
        .min_mv = 818,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 5,
        .process_id = 1,
        .min_mv = 818,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 4,
        .process_id = -1,
        .min_mv = 918,
        .max_mv = 1113,
        CPU_PLL_CVB_TABLE_XA,
    },
    {
        .speedo_id = 3,
        .process_id = 0,
        .min_mv = 825,
        .max_mv = 1257, /* Allow OC max voltage of 1257 mV */
        CPU_PLL_CVB_TABLE_ODN,
    },
    {
        .speedo_id = 3,
        .process_id = 1,
        .min_mv = 825,
        .max_mv = 1257, /* Allow OC max voltage of 1257 mV */
        CPU_PLL_CVB_TABLE_ODN,
    },
    {
        .speedo_id = 2,
        .process_id = 0,
        .min_mv = 870,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 2,
        .process_id = 1,
        .min_mv = 870,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 1,
        .process_id = 0,
        .min_mv = 837,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 1,
        .process_id = 1,
        .min_mv = 837,
        .max_mv = 1227,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 0,
        .process_id = 0,
        .min_mv = 850,
        .max_mv = 1170,
        CPU_PLL_CVB_TABLE,
    },
    {
        .speedo_id = 0,
        .process_id = 1,
        .min_mv = 850,
        .max_mv = 1170,
        CPU_PLL_CVB_TABLE,
    },
};

重置参数

重新启动NS并按住 音量 ▬ 直至启动Hekate, 从Hekate > Launch > Restore 进入恢复系统, 降低当前参数.

按'L+✚'呼出菜单工具
按方向键▶打开工具包Magic
按A打开Preferences > Restore Preset将所有参数全部恢复默认

查看体质

sys-clk-oc 1.2.0+

L+加号 呼出菜单 > 打开 sys-clk-oc > Speedo

Hekate > Console Info > HW & Fuses Info: CPU Val: 影响CPU的电压以及可用频率的上限; GPU Val: 影响GPU的电压以及可用频率的上限; SOC Val: 影响DVB的电压以及可用内存频率的上限

DRAM ID: 为内存颗粒型号
同电压Speedo越高跑越高的频率

超频作业

Tier	DRAM ID	Ram Clock	VDD2	VDDQ	Timings (松时序)	Timings (紧时序)
GOD	NEI/NEE	2500-2933	1175mv	640mv	(3-3-2) 2-5-5-4-6	(4-4-4) 3-7-6-5-6
GOD	WT:B	2466-2600	1175mv	600mv	(4-4-5) 5-2-6-5-6	(6-6-7) 7-2-6-5-6
S	AA	2300-2600	1175mv	640mv	(4-4-5) 5-5-6-7-6	(4-4-8) 6-5-7-8-6
A	WT:F	2400-2533	1175mv	600mv	(4-4-2) 5-4-6-3-6	(5-5-4) 5-5-6-5-6
B	AM-MGCJ	2300-2466	1175mv	640mv	(3-2-4) 2-4-4-4-6	((4-3-8) 2-5-4-4-6
B	WT:E	2300-2466	1175mv	600mv	(2-2-2) 2-4-4-4-6	(3-5-3) 3-5-4-5-6
C	AB-MGCL	2133-2500	1175mv	640mv	(4-4-4) 4-4-5-6-6	(4-4-8) 5-5-6-8-6
D	NME	2133-2333	1175mv	640mv	(2-2-1) 0-1-4-3-6	(3-3-4) 0-1-4-4-6

以上参数可能因个体差异而导致无法使用, 仅供参考. (资料来自 Mariko OC Guide)

超频教程

注意:

建议新手严格按照教程的顺序折腾, 少走弯路, 节省时间
第一次折腾的时候, 不建议直接使用极限值, 建议退一档使用, 后续再这个基础上再进行优化, 不要一步到位
测试稳定性的时候, 记得接电源, 以免高功耗使用导致电池容量不准
请严格按照内存 > 时序 > GPU > CPU 顺序折腾
当环境温度过低时, 电压会自动升高, 直到核心温度等于或者大于室温时候恢复设定值
整合包详情

内存篇

准备工作

测试游戏: 怪物猎人崛起: 曙光 (20GB左右)

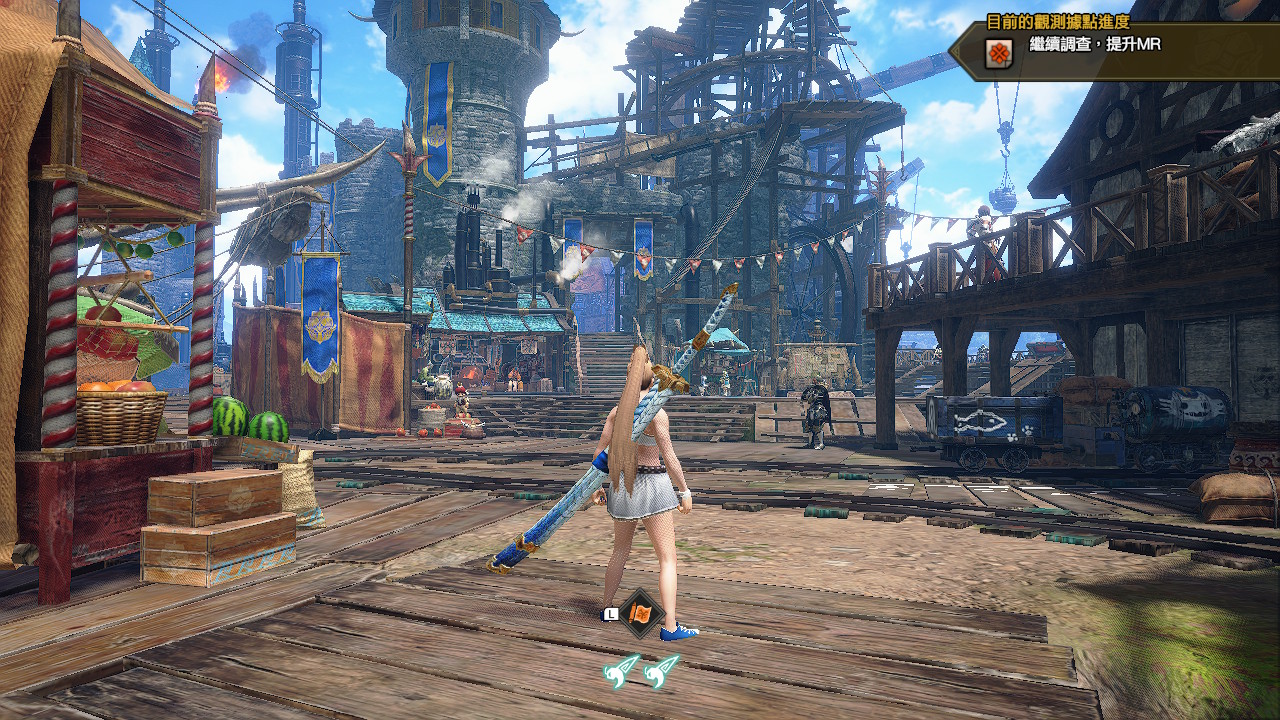

测试地点: 观察据点, 需要解锁大师等级存档
测试参数: 目标内存频率, GPU 最大, CPU 最大, 底座模式
帧数补丁: 安装并启用60FPS解锁补丁(详细方法)
出错形式: 出现 报错, 崩溃, 橙屏, 花屏, 进不去系统 等, 按住 关机键 强制关机,
限定电压: 适用于绝大部分掌机为主, 考虑续航及发热的用户, Vdd2 = 1175 mv, Vddq = 650, 其他参数选择最大值.
不限电压: 适用于追求极限性能的用户, 所有电压参数选择最大值.
注意: 当你从低频率重新超高, vdd2建议1250mv就好了, 除非你想超的3000, 太高的电压也会导致直接报错.

电压参数

Magic > Configure > RAM
... > Vdd2
... > Vddq
... > DVB
Magic > Configure > GPU
... > Vmin
Magic > Configure > CPU
... > Low Vmin
... > High Vmin

内存频率

推荐频率: 2133, 2400, 2533, 2666
Magic > Configure > RAM > Max Clock

`测试频率`

重启NS, 并打开sys-clk-oc, 切换到测试参数, 打开游戏进行测试, 测试时间越长, 越容易发现问题.
出现 报错, 崩溃, 橙屏, 花屏, 进不去系统 等, 按住 关机键 强制关机, 进入恢复系统降低当前参数.
Magic > Configure > RAM > Max Clock 降低目标频率, 直到找到稳定可用的频率.

`优化电压`

降低DVB,Vdd2,Vddq, 可以减少发热和功耗, 但是会降低稳定性
内存频率越高, 要求越高, 发热越大, 功耗也越高
DVB以实际电压为准, 不同体质下的初始值不同, 1700 dvb 0可能和 1600 dvb -2实际电压是一样的

时序篇

`找出极限时序`

测试游戏: 怪物猎人崛起: 曙光 (20GB左右)
测试地点: 观察据点, 需要解锁大师等级存档
测试参数: 目标内存频率, GPU 最大, CPU 最大, 底座模式
出错形式: 出现 报错, 崩溃, 橙屏, 花屏, 进不去系统 等, 按住 关机键 强制关机, 进入恢复系统降低当前参数.

DRAM: 内存时序表

AUTO_ADJ- 自动时序表, 新手推荐.
AUTO_ADJ_HP- 高性能时序表, 可以大幅降低延迟时间, 帮助稳定帧数, 需要更多的电压, 导致明显的发热.

7 tWTR: 写入到读取延迟
8 tREFI: 内存刷新间隔时间

7 tWTR,8 tREFI设置成最高的选项, 测试并调整直到找到稳定可用的选项.
为了最好的性能, 保持8 tREFI不变.

1 tRCD: RAS到CAS的延迟

1 tRCD,2 tRP设置成最高的选项, 测试并调整直到找到稳定可用的选项.
1 tRCD,2 tRP需要同时调整.

2 tRP: 行预充电时间

选项在原有基础上再提高一档, 测试并调整直到找到稳定可用的选项.

3 tRAS: 行激活时间

设置成最高的选项, 测试并调整直到找到稳定可用的选项.

4 tRRD: 行到行延迟

设置成最高的选项, 测试并调整直到找到稳定可用的选项.

5 tRFC: 行刷新周期

设置成最高的选项, 测试并调整直到找到稳定可用的选项.

6 tRTW: 读到写延迟

设置成最高的选项, 测试并调整直到找到稳定可用的选项.

注意:

新人第一次找出极限时序, 不要直接用找出来的极限时序, 大概率是稳定不了的.
建议退一档使用, 后续在稳定的基础上根据ultracam的结果进行微调优化.

优化时序

准备工作

测试游戏: 塞尔达传说: 王国之泪 (16GB左右)
测试地点: 克洛格森林: 姆萨诺奇拉神庙, 需要解锁进度存档
测试工具: Ultracam Benchmark
测试参数: 目标内存频率, GPU 最大, CPU 最大, 底座模式, 锁定晴天上午9点
出错形式: 出现 报错, 崩溃, 橙屏, 花屏, 进不去系统 等, 按住 关机键 强制关机, 进入恢复系统降低当前参数.

Ultracam安装和使用
注意:
需要已解锁克洛洛森林的存档, 并且在底座模式下进行, 否则测试结果不正确

Updater > HomeBrew Apps > OC-Suite > OC Tester > Install (详细使用说明)
安装完成之后, 进入游戏传送克洛格森林: 姆萨诺奇拉神庙
传送后按✚打开菜单解除弓或者(按下左摇杆让人物蹲下)
按L+✚打开金手指, 锁定天气: 晴天, 锁定时间: 上午9点, 然后保存存档进度, 这样后续测试的时候就可以直接读测试档.
按ZL+ZR+▼启动跑分测试, 跑分动画持续1分钟左右.

动画完成之后, 打开`Magic > UltraCam Log`或者**`DBI`**查看SD卡根目录下**`sdmc:/TOTKBenchmark.txt`**

BENCHMARK FOR Korok Forest COMPLETED!
Total frames: 2604, Average FPS: 43, 1% FPS: 38, 0.1% FPS: 38

Total frames: 总帧数
Average FPS: 平均帧数
1% FPS: 1%出现的帧数
0.1% FPS: 0.1%出现的帧数

时序优化的思路

放松主时序 Primary同时收紧次时序 Secondary
稳定的前提下, 对比benchmark测试结果,

GPU篇

准备工作

测试游戏1: 怪物猎人崛起: 曙光 (20GB左右) 异度神剑X终极版
测试地点: 观察据点, 需要解锁大师等级存档
测试游戏2: 异度神剑X终极版
测试地点: 游戏标题界面
测试参数: 目标内存频率, GPU 最大, CPU 最大, 底座模式
出错形式: 出现 报错, 崩溃, 橙屏, 花屏, 进不去系统 等, 按住 关机键 强制关机, 进入恢复系统降低当前参数.

GPU降压等级: UV Level: 需要0以上并且Vmin最大电压高于实际电压可以解锁1305mhz

Default Table 默认电压
SLT 标准降压
HiOPT 高频加强 (speedo >1650)
Custom Table 自定义静态电压, 高GPU Speedo推荐使用 (speedo >1700, 稳定不了uv2的)

GPU电压偏移: Volt Offset: 影响UV1,UV2下的GPU的高频电压, 选项越高减的数值越多.

GPU Speedo越高, 可以减的幅度越大
出现花点, 色块, 报错, 花屏可以考虑提高

GPU最小电压设置: High Vmin: 只作用于>1600的内存频率; Low Vmin: 只作用于1600的内存频率

UV3不生效, 影响最小GPU频率, 所有低于最小电压的频率电压都会被覆盖
内存频率越高, 需要的Vmin越高, 但是过高的Vmin也会导致开不了机
出现花点, 色块, 报错, 花屏可以考虑提高

要求: sysclk-oc 1.1.4-eos和Magic 1.5.8+

GPU最大电压设置: Vmax: 影响最大GPU频率, 超过最大电压的频率会被隐藏

PMIC: L4T最大值800mv
长期使用超过PMIC限制的频率加快硬件的损坏

GPU占用率设置: GPU Boost:

On: 开启, 默认开启, 占用率提高到99.7%
Off: 关闭, 系统默认占用率96.7%

额外说明

76 Mhz可能会要求更高电压当你使用uv3自定义电压
537 Mhz通常情况下, 除非选中这个频率, 否则在系统随机切换频率的时候不会被使用到
下载UV3电压估算器

CPU篇

注意:

uv0 只能2295的CPU频率
uv4+才可以用2601的CPU频率

准备工作

测试游戏: 极品飞车14: 热力迸发 (9GB左右)
测试地点: 地图菜单
测试参数: 目标内存频率, GPU 最大, CPU 最大, 底座模式
出错形式: 出现 报错, 崩溃, 橙屏, 花屏, 进不去系统 等, 按住 关机键 强制关机, 进入恢复系统降低当前参数.
极品飞车对CPU UV比较敏感, 有问题很快就会出错, 通常不需要挂很长时间测试.
如果UV测试都ok之后, 可以直接玩有压力的游戏, 测试CPU的稳定性.

CPU睿频频率: Boost Clock: 影响游戏CPU占用率超过70%的频率

推荐频率: 2295, 2397
需要降压等级至少UV1

CPU降压等级: UV Level: 影响CPU频率的降压幅度和解锁的频率

等级越高, 降压的效果越好, 解锁的频率也越高
可用等级取决于体质, 超出可用范围会导致报错, 死机, 进不了系统

CPU高频降压等级: High UV Level: 影响1683mhz以上频率的降压幅度

等级越高, 降压的效果越好
可用等级取决于体质, 超出可用范围会导致报错, 死机, 进不了系统

CPU低频最小电压: Low Vmin: 影响1581mhz以下频率的电压

越低的电压, 功耗越低
可用范围取决于体质, 超出可用范围会导致性能损失, 报错, 死机, 进不了系统, 甚至破坏虚拟系统
越高的内存频率, 要求越高, , 但是过高的Vmin也会导致开不了机

CPU高频最小电压: High Vmin: 影响1581mhz及以上频率的电压

越低的电压, 功耗越低
可用范围取决于体质, 超出可用范围会导致性能损失, 报错, 死机, 进不了系统, 甚至破坏虚拟系统
越高的内存频率, 要求越高, , 但是过高的Vmin也会导致开不了机

CPU最大电压: Vmax: 影响CPU最高频率

体质越好, 需要的电压越低, 功耗也越低
推荐电压: 1120mv
可用范围取决于体质, 超出可用范围会导致性能损失, 报错, 死机, 进不了系统, 甚至破坏虚拟系统和损坏硬件

CPU频率分段: Table Mode: 影响低频和高频的读取电压

Auto: 自动根据Vmin和UV选择电压范围(新人推荐)
Default: 默认
1581 Mhz: 高频从1581mhz开始选择电压范围 (默认1683mhz)
Shift Fix1: 防止切换电压范围
Shift Fix2: 防止切换电压范围, 中频使用较低的电压

CPU最大频率: Max Clock: 影响sys-clk-oc可选频率范围

都看到这里了, 支持一波再走吧!!!

旧版教程

免责声明

使用者自行承担可能的存在的风险和后果, 本人概不负责.
