PVST生成树协议

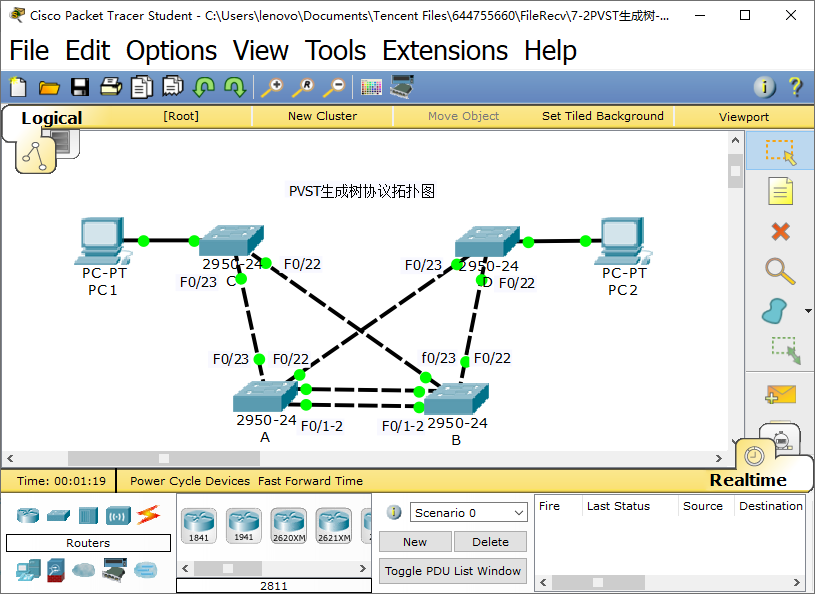

拓扑图





PVST生成树协议
1.配置SWA为VLAN 1和VLAN2的根网桥
SWA(config)#spanning-tree vlan 1 root primary
SWA(config)#spanning-tree vlan 2 root primary

2.配置SWB为VLAN 3和VLAN3的根网桥
SWB(config)#spanning-tree vlan 3 priority 4096
SWB(config)#spanning-tree vlan 4 priority 4096

3查看生成树配置结果
在交换机B上查看生成树关于VLAN1和2的配置
SWB#show spanning-tree
在交换机A上查看生成树关于VLAN3和4的配置
SWA#sh sp

4在SWC和ＳＷＤ配置速端口
SWC(config)#in ra f0/1-20
SWC(config-if-range)#spanning-tree portfast

SWＤ(config)#in ra f0/1-20
SWＤ(config-if-range)#spanning-tree portfast

５在在SWC和ＳＷＤ配置上行速链路（可能不成功）
SWC(config)#spanning-tree uplinkfast

SWD(config)#spanning-tree uplinkfast

6在SWC和ＳＷＤ查看生成树配置结果

SWC#show spanning-tree

SWD#show spanning-tree
