三层交换机实例一

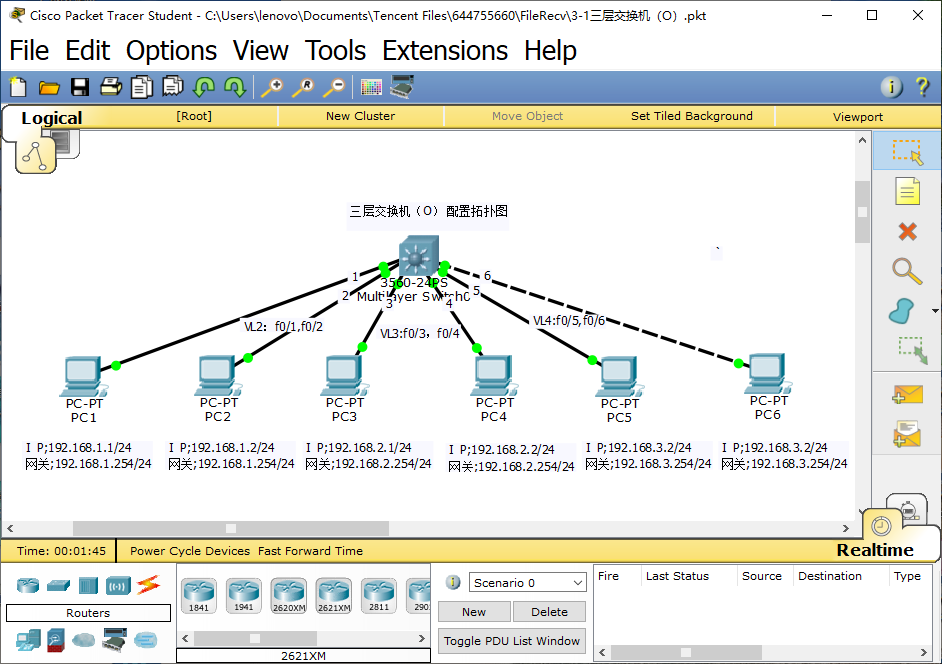

拓扑图





三层交换机（O）
Switch>en
Switch#vl da
Switch(vlan)#vl 2
Switch(vlan)#vl 3
Switch(vlan)#vl 4
Switch(vlan)#exit
Switch#conf t
Switch(config)#in ra f0/1-2
Switch(config-if-range)#sw mo ac
Switch(config-if-range)#sw ac vl 2
Switch(config-if-range)#exit
Switch(config)#in ra f0/3-4
Switch(config-if-range)#sw mo ac
Switch(config-if-range)#sw ac vl 3
Switch(config-if-range)#exit
Switch(config)#in ra f0/5-6
Switch(config-if-range)#sw mo ac
Switch(config-if-range)#sw ac vl 4
Switch(config-if-range)#end
Switch#sh vl

Switch#conf t
Switch(config)#in vl 2
Switch(config-if)#ip ad 192.168.1.254 255.255.255.0
Switch(config-if)#exit
Switch(config)#in vl 3
Switch(config-if)#ip ad 192.168.2.254 255.255.255.0
Switch(config-if)#exit
Switch(config)#in vl 4
Switch(config-if)#ip ad 192.168.3.254 255.255.255.0
Switch(config-if)#end
Switch#sh ip ro
Switch#conf t
Switch(config)#ip routing
Switch(config)#end
Switch#sh ip ro
