多端口路由器互连VLAN实验

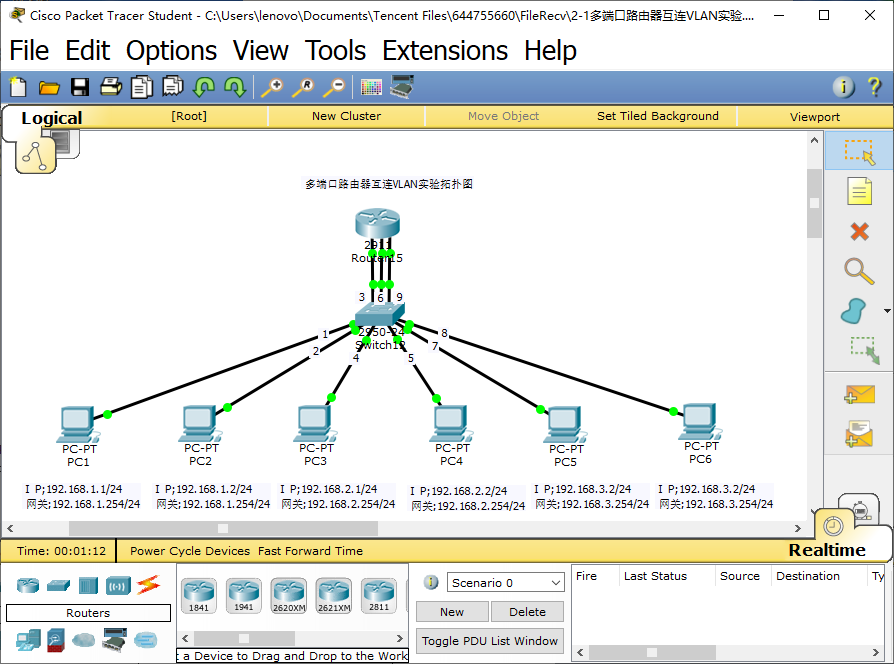

拓扑图





多端口路由器互连VLAN实验
1. Switch>en
2. Switch#vl da
3. Switch(vlan)#vl 2
4. Switch(vlan)#vl 3
5. Switch(vlan)#vl 4
6. Switch(vlan)#exit
7. Switch#conf t
8. Switch(config)#in ra f0/1-3
9. Switch(config-if-range)#sw mo ac
10. Switch(config-if-range)#sw ac vl 2
11. Switch(config-if-range)#exit
12. Switch(config)#in ra f0/4-6
13. Switch(config-if-range)#sw mo ac
14. Switch(config-if-range)#sw ac vl 3
15. Switch(config-if-range)#exit
16. Switch(config)#in ra f0/7-9
17. Switch(config-if-range)#sw mo ac
18. Switch(config-if-range)#sw ac vl 4
19. Switch(config-if-range)#end
20. Switch#sh vl



1. Router>en
2. Router#conf t
3. Router(config)#in g0/0
4. Router(config-if)#ip ad 192.168.1.254 255.255.255.0
5. Router(config-if)#no sh
6. Router(config-if)#exit
7. Router(config)#in g0/1
8. Router(config-if)#ip ad 192.168.2.254 255.255.255.0
9. Router(config-if)#no sh
10. Router(config-if)#exit
11. Router(config)#in g0/2
12. Router(config-if)#ip ad 192.168.3.254 255.255.255.0
13. Router(config-if)#no sh
14. Router(config-if)#end
15. Router#sh ip ro
