基于QT的串口调试助手制作

1、创建文件

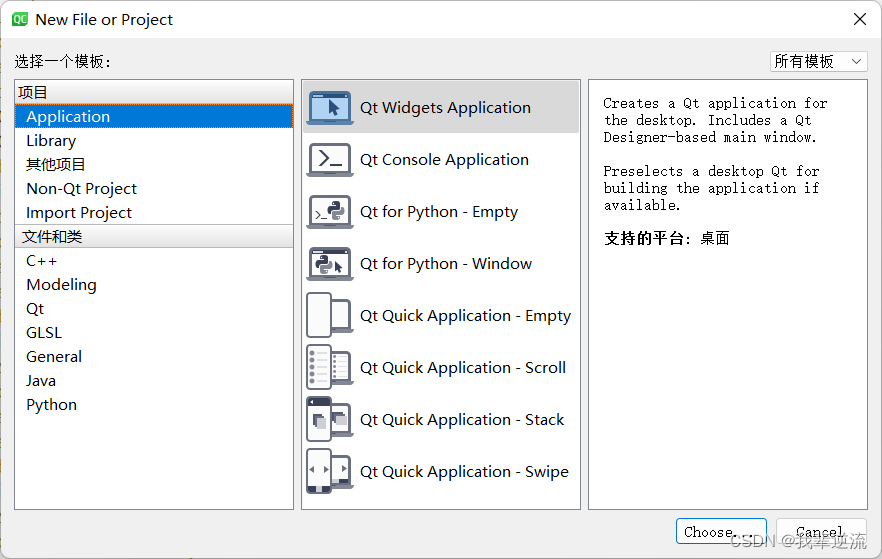

　　创建带有ui界面的qt程序，可以点击文件-新建文件或项目就会出现上面的界面，选这Application(应用程序)创建项目，其中Qt Widgets Application是创建qt部件的应用程序，例如下面的Qt Console Application是创建控制台类型的应用，其他读者想要了解的可以创建后运行了解。

　　选择Qt Widgets Application-choose后，出现上述界面，修改名称和创建路径后（点击设为默认的项目路径）点击下一步，剩下的步骤直接点下一步即可。

　　项目创建完后，就会生成上图目录所示的文件，其中usart.pro文件是非常重要的，随意更改会出现编译出错的情况，但很多较为复杂的qt程序需要添加库文件的声明，包含路径、预处理器定义，生成目录，输出中间目录等设置，所以在不确定如何添加时可以搜索一下（注意备份，防止修改出错）；mainwindow.h是主窗口的头文件，在这里可以添加自己的参数变量等;mainwindow.cpp是程序主要修改的部分；mainwindow.ui是界面编辑文件，可点击进入ui设计界面。

2、串口界面制作

串口界面的制作主要包括：

1、label标签类

2、ComboBox类

3、Plain text Edit

4、Pushbutton

5、Check Box

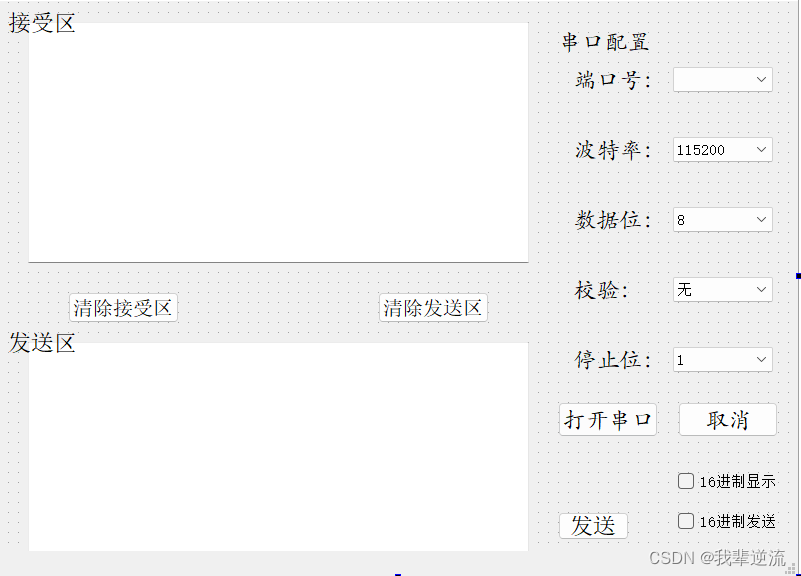

以上部件设计简单的串口调试助手如图：

　　串口的参数包括端口号、波特率、数据位、校验和停止位等，这里只选择图上这五项作为串口的主要配置，界面包括label标签类、QComboBox下拉框类、QPushButton按键类、QCheckBox单选框和QPlainTextEdit纯文本编辑类五种。端口号的下拉框可以通过程序读取到串口添加入下拉框内，其他下拉框（波特率、数据位、校验、停止位）可以在ui界面双击下拉框进行编辑。这样一个简单的串口调试的界面就完成了。

3、代码

（1）修改usart.pro文件

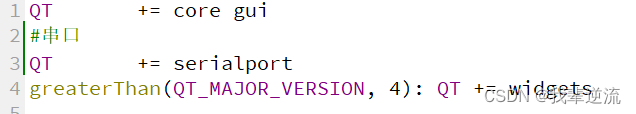

　　在usart.pro文件的如图位置插入 QT += serialport 这一句话，只有这样qt才能使用串口协议进行数据传输和接收。

（2）修改mainwindow.h文件

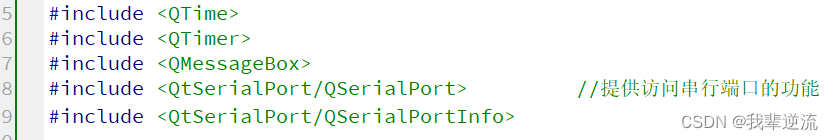

　　在mainwindow.h头文件中，添加如上几行代码，QTime和QTimer是qt中定时器的文件，QMessageBox是信息提示的文件，QSeralPort和QserialPortInfo是串口协议文件。

（3）修改mainwindow.cpp文件

mainwindow.cpp中主要包括串口的获取、串口参数设置、串口接收和发送数据处理等。

部分代码如下：（完整代码备注邮箱、qq或微信，发送百度链接）

QList<QSerialPortInfo> comList = QSerialPortInfo::availablePorts();//获取可用串口列表

    ui->cBox_SerialPortNum->clear();//清空item，避免搜索后重复添加
    ui->cBox_SerialPortBaud->clear();
    ui->CBox_SerialPortcheck->clear();
    ui->cBox_SerialPortStopBit->clear();
    ui->cBox_SerialPortDataNum->clear();

    if(comList.isEmpty())//若没有可用串口，则发送警告
    {
        QMessageBox::warning(this,"Waring!","There's no avalible COM to use, plese check your serialport!");
    }
    else//将可用串口显示到comboBox上以供选择
    {
        for(int i = 0; i < comList.size(); i ++)
        {
            ui->cBox_SerialPortNum->addItem(comList[i].portName());
            //ui->cBox_SerialPortNum->addItem(comList[i].description());//设备描述
        }
    }

    QStringList baudRateList = QStringList() << "1200" << "2400" << "4800"
                                             << "9600" << "14400" << "19200" << "38400" << "43000" << "57600"
                                             << "76800" << "115200" << "128000" << "230400" << "256000" <<"460800"
                                             << "921600" << "1382400";
    QStringList parityList = QStringList() << "无" << "奇校验" << "偶校验";
    QStringList stopBitsList = QStringList() << "1" << "1.5" << "2";
    QStringList dataBitsList = QStringList() << "8" << "7" << "6" << "5";

    ui->cBox_SerialPortBaud->addItems(baudRateList);
    ui->CBox_SerialPortcheck->addItems(parityList);
    ui->cBox_SerialPortStopBit->addItems(stopBitsList);
    ui->cBox_SerialPortDataNum->addItems(dataBitsList);
    ui->cBox_SerialPortBaud->setCurrentIndex(10);//设置115200为默认选项

　　上述代码主要是获取到串口端口号并将其添加入下拉框、填充其他下拉框的内容，为后续工作做准备。

 QByteArray bufferHex = str_buffer_Serial.toHex();//转换成hex
    bufferHex=bufferHex.toUpper();//转换成大写
    QString str_buffer1;

    if(ui->cb_rechex->isChecked())//16进制显示
    {
      str_buffer1 = QString(bufferHex);//转换成字符
      for(int i = str_buffer1.count(); i > 0; i = i-2)
      {
        str_buffer1.insert(i," ");
      }
    }
    else//字符形式显示
    {
       str_buffer1 = QString(str_buffer_Serial);
    }
    if(ui->opencolse->text()=="关闭串口")
    {
       ui->SerialPortDataShow->insertPlainText(str_buffer1);
       ui->SerialPortDataShow->moveCursor(QTextCursor::End);
    }
    str_buffer1=ui->SerialPortDataShow->toPlainText();
    if(str_buffer1.size()>10000) ui->SerialPortDataShow->clear();

    str_buffer_Serial.clear();

　　这里是获取到的数据进行转换并添加入接受区的文本框内。

//qDebug("getdata");
    qint64 byteLen_now = serialbasic->bytesAvailable();
    if(byteLen_now < 0)
    {
        return;
    }
    //qDebug()<<"当前缓存长度"<<byteLen_now<<endl;

    buffer_Serial+=serialbasic->readAll();

    QByteArray bufferHex = buffer_Serial.toHex();//转换成hex
    bufferHex=bufferHex.toUpper();//转换成大写
    str_buffer_Serial+=buffer_Serial;

    //ui->SerialPortDataShow->append(str_buffer_Serial);
    //QString str_buffer = QString(buffer_Serial);

    QString str_buffer = QString(bufferHex);//转换成字符
    for(int i = str_buffer.count(); i > 0; i = i-2)
    {
      str_buffer.insert(i," ");
    }

    buffer_Serial.clear();

　　获取数据并将数据填充入str_buffer_Serial内，之后直接操作这个数组类就可以。

4、结果

因为手头没有硬件作为测试，所以使用的Vspd虚拟串口+sscom串口调试助手作为调试的方案。

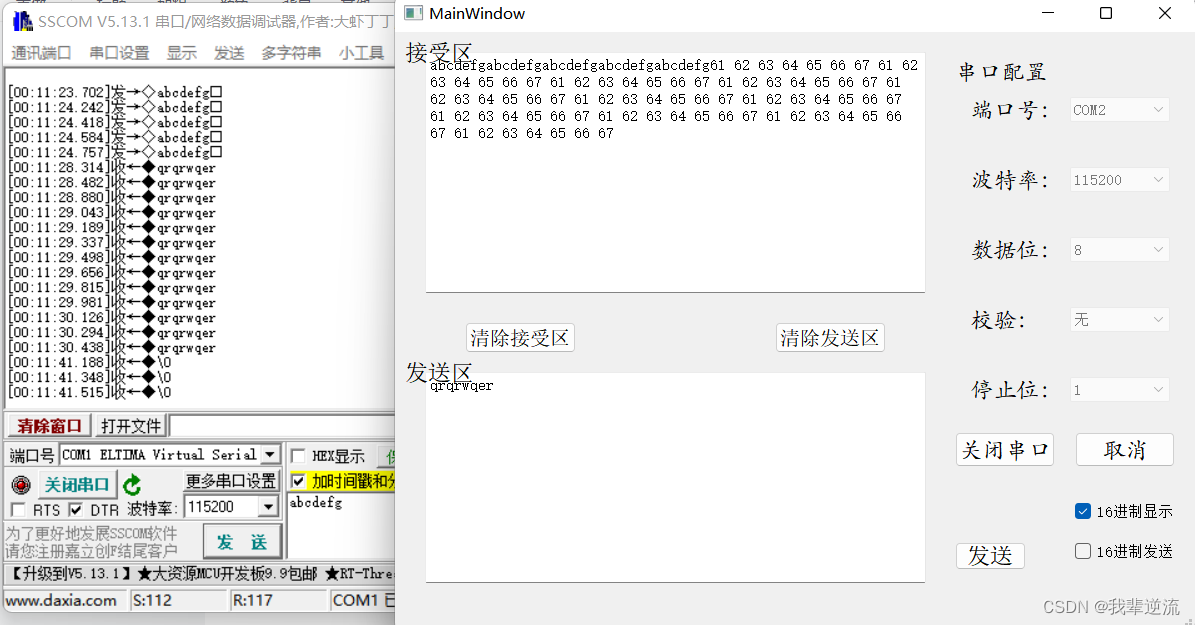

　　将两端串口的参数调整一致后，测试最终结果如图，经过一段时间的测试，效果良好，并且可以进行双向通信并转化成16进制传输。

5、改进

　　由于制作时间较短，无法进行例如画图的工作，附加数据库保存数据，修改串口通信为无线通信，与下位机进行互联通信等功能，之后考虑会添加代码。有需要可以联系博主。

qq：3125201632 备注：逆流

　　以上成果属于个人积累，有任何不足之处还望谅解，欢迎批评指正，我们一起学习进步。有任何问题，即使跟博主联系，欢迎欢迎！

6、百度链接

（求关注！！！）

链接：https://pan.baidu.com/s/16drrESWyYx32mprD2oxevA?pwd=55xk
提取码：55xk
