DSVPN协议

一、DSVPN（动态智能VPN）协议简介

1.1 DSVPN协议特点

​ DSVPN（Dynamic Smart Virtual Private Network，动态智能VPN），是指在Hub-Spoke网络模型中，分支与总部、分支与分支间动态建立VPN的一种技术。

二、DSVPN（动态智能VPN）协议机制

2.1 DSVPN术语

2.1.1 MGRE

​ 点到多点的GRE隧道，它是对传统的点到点GRE隧道的一种扩展。为了简化GRE隧道的P2P建立，满足Hub-Spoke的简化配置需求，以及动态的适应公网地址的动态性所提出的技术。

2.1.2 NHRP

NHRP全称下一条解析协议，自动学习隧道地址和物理地址（公网地址）的对应关系

解决了MGRE总部与使用动态IP的分支建立隧道、分支与分支建立隧道的问题

2.1.3 隧道分类

Hub-Spoke隧道(静态隧道)

通过Spoke向Hub端进行注册，建立在Hub与Spoke之间，无论是否有流量经过，该隧道一直存在。

Spoke-Spoke隧道（动态隧道）

建立在spoke与spoke之间，当spoke与spoke之间有流量经过时，通过nhrp表象来建立动态隧道，当一定周期没有流量经过时，隧道将自动拆除。

2.2 DSVPN工作原理

image-20250317062918983

# Hub端
interface Tunnel0/0/0
ip address 10.1.123.1 255.255.255.0
tunnel-protocol gre p2mp
source 1.1.1.1
ospf network-type broadcast
nhrp entry multicast dynamic
nhrp network-id 123

# Spoke端
interface Tunnel0/0/0
ip address 10.1.123.2 255.255.255.0
tunnel-protocol gre p2mp
source GigabitEthernet0/0/2
ospf network-type broadcast
ospf dr-priority 0
nhrp network-id 123
nhrp entry 10.1.123.1 1.1.1.1 register

#
interface Tunnel0/0/0
ip address 10.1.123.3 255.255.255.0
tunnel-protocol gre p2mp
source GigabitEthernet0/0/0
ospf network-type broadcast
ospf dr-priority 0
nhrp network-id 123
nhrp entry 10.1.123.1 1.1.1.1 registe


# 只宣告业务网段和隧道接口地址即可
ospf 1 router-id 1.1.1.1
area 0.0.0.0
  network 10.1.123.0 0.0.0.255
  network 192.168.1.0 0.0.0.255

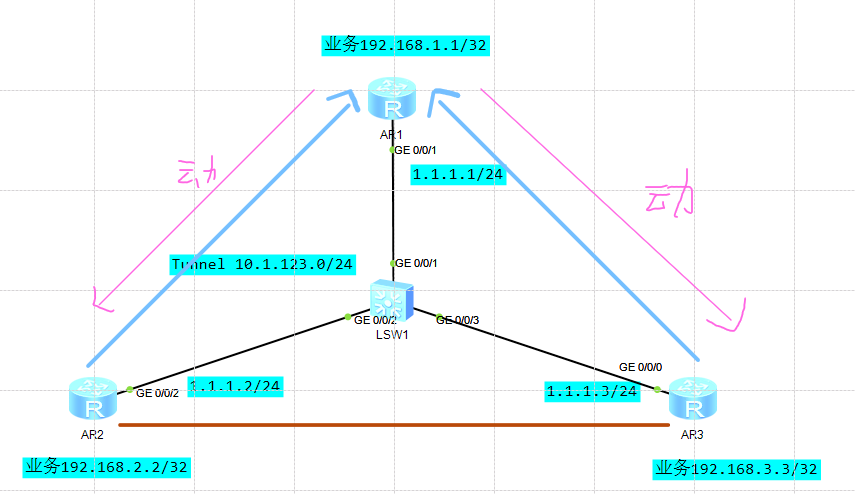

图中蓝色的静态建立的隧道（但对于HUB来说是动态的，因为SPOKE的地址非固定的），黄色的后续流量激发后会动态建立的隧道

image-20250317063012679

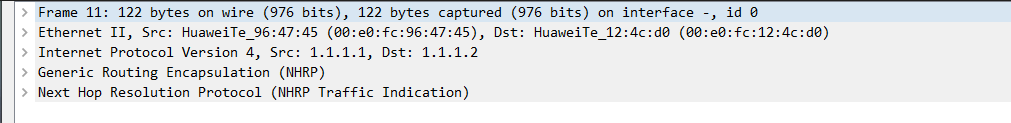

Spoke与Hub建立静态表项之后，会发送主动注册消息到Hub，建立静态隧道

image-20250317063027327

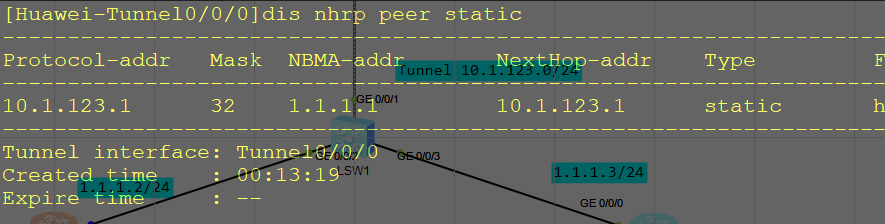

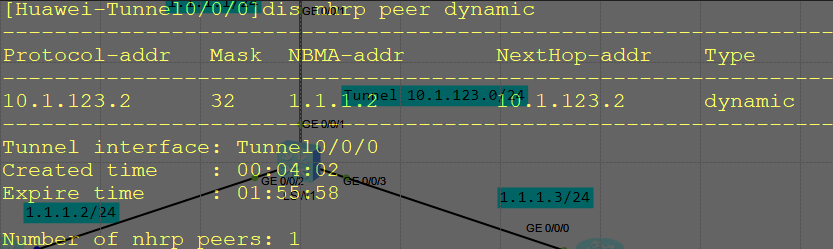

Hub然后发送注册应答消息回应，形成nhrp动态表象（之后Spoke会定时发送主动注册消息来保持与总部的隧道关系）

image-20250317063057929

之后动态隧道的建立

2.3 动态隧道的建立

2.3.1 非shortcut场景

[!NOTE]

底层IGP是OSPF Brocast

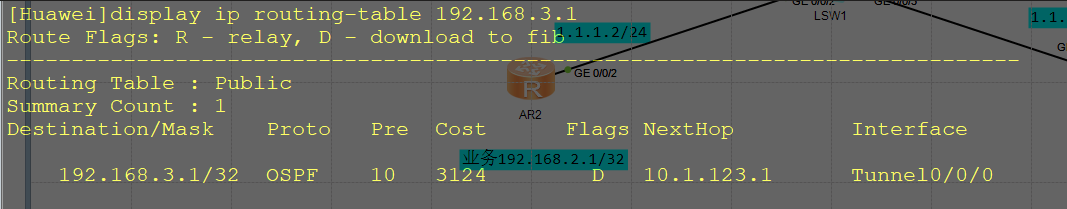

分支间通过静态配置或动态路由协议相互学习分支子网路由，路由的下一跳直接为对端Spoke的Tunnel地址。

image-20250317063714636

Icmp echo-request | sip 192.168.2.1 dip 192.168.3.1 | GRE | sip 1.1.1.1 dip 1.1.1.2

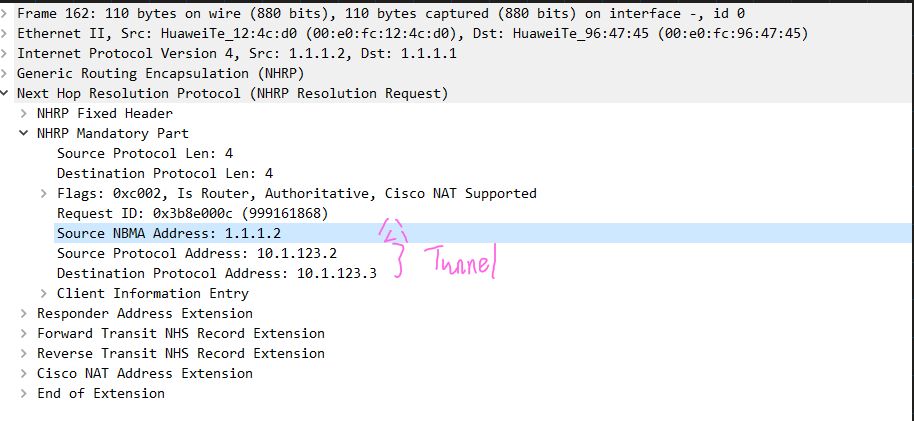

然后根据下一跳查找自己的NHRP映射表，发现里面没有NextHop 10.1.123.3表项，A会默认将该报文直接发给Hub，同时出发NHRP地址解析请求

请求动作的是逐步的，因为现在只有10.1.123.3的NHRP地址

image-20250317063939137

image-20250317064016638

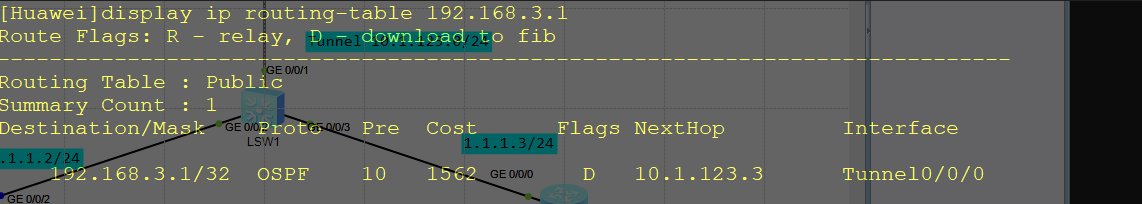

源Spoke后续和目的Spoke可以进行直接通信，不用经过总部Hub。

2.3.2 shortcut场景

[!NOTE]

底层IGP是OSPF P2mp，在正常模式的配置下增加Nhrp redirect

  1. 分支Spoke间通过静态配置或动态路由协议学习路由，分支Spoke只保存到总部的路由，下一跳就是总部Hub

image-20250317064351614

Icmp echo-request | sip 192.168.2.1 dip 192.168.3.1 | GRE | sip 1.1.1.1 dip 1.1.1.2

HUB发现检查发现接受和发送的数据的隧道接口属于同一个nhrp域，发送重定向请求报文

image-20250317064700817

逐跳请求10.1.123.3的地址，后续通过动态隧道进行转发，不再经过HUB转发

image-20250317064714645
