GRE协议

一、GRE（通用路由封装协议）协议简介

1.1 GRE协议特点

​ 通用路由封装协议GRE（Generic Routing Encapsulation）可以对某些网络层协议（如IPX、IPv6、AppleTalk等）的数据报文进行封装，是一种隧道协议，由 Cisco 提出，用于在不同网络间传输数据包。

​ GRE 隧道通过在封装数据包的基础上增加一个新的 GRE 头部和一个新的 IP 头部，使得原始数据包可以通过不同网络传输。GRE 协议被广泛应用于 VPN（虚拟专用网络）和 MPLS（多协议标签交换）网络中。

二、GRE（通用路由封装协议）协议结构

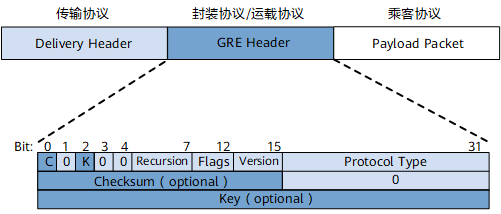

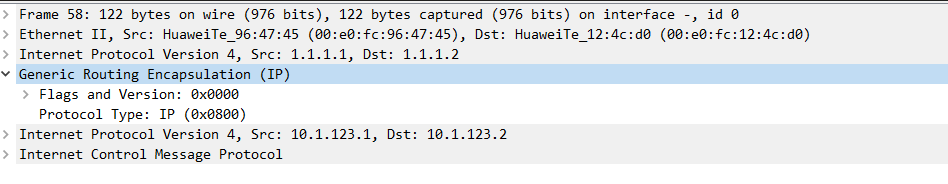

2.1 GRE报文格式

RE头字段	字段解释
C	校验和验证位。
K	关键字位。
Recursion	表示GRE报文被封装的层数。完成一次GRE封装后将该字段加1。如果封装层数大于3，则丢弃该报文。
Flags	预留字段。当前必须置为0。
Version	版本字段。必须置为0。
Protocol Type	标识乘客协议的协议类型。常见的乘客协议为IPv4协议，协议代码为0800。
Checksum	对GRE头及其负载的校验和字段。
Key	关键字字段，隧道接收端用于对收到的报文进行验证

三、GRE（通用路由封装协议）协议机制

[!NOTE]

GRE是单向的隧道

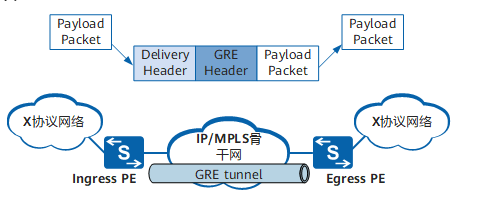

3.1 GRE封装机制

1. 隧道建立
   • 两端路由器配置隧道接口，指定隧道源IP和目的IP（需路由可达）。
2. 数据封装
   • 原始数据包进入隧道接口（路由表查询到隧道接口）后，添加GRE头和乘客协议头。
3. 数据传输
   • 封装后的报文通过公网传输到对端隧道接口。
4. 解封装
   • 对端路由器剥离外层IP头和GRE头，还原原始数据包并转发。

3.2 GRE的Tunnel路由

对于GRE隧道的接口，需要指定其协议类型为GRE，同时配置源地址或源接口、目的地址。

ip route-static 10.2.1.0 255.255.255.0 tunnel1 #流量引入到隧道

#
interface Tunnel0/0/0
ip address 10.1.12.1 255.255.255.0
tunnel-protocol gre

# 在源端设备和目的端设备上都必须存在经过Tunnel转发的路由
source 1.1.1.1
destination 1.1.1.2
