IS-IS协议

一、IS-IS（中间系统到中间系统）协议简介

1.1 IS-IS协议特点

IS-IS 协议是 链路状态路由协议，设计用于为无连接网络协议CLNP（ConnectionLess Network Protocol），但也可通过 集成IS-IS（Dual Stack） 支持 IP 网络。其封装不依赖 IP 层，直接基于数据链路层

二、IS-IS（中间系统到中间系统）协议结构

2.1 IS-IS地址结构

2.1.1 NSAP

NSAP（Network Service Access Point）是OSI协议中用于定位资源的地址。

字段说明 示例值()

AFI Authority Format Identifier，地址授权标识（49 表示私有地址）。 49

IDI Initial Domain Identifier，与AFI共同定义路由域

HODSP High-Order DSP，区域标识，可变长度

Area ID 区域标识，可变长度（通常为 1-13 字节），用于划分 IS-IS 区域。 49.0010

System ID 固定 6 字节（通常用路由器 Loopback 地址转换），唯一标识设备。 1921.6800.1001

NSEL Network Selector，当为路由器时，固定为 00（标识网络层实体）。 00

字段	说明	示例值()
AFI	Authority Format Identifier，地址授权标识（`49` 表示私有地址）。	`49`
IDI	Initial Domain Identifier，与AFI共同定义路由域
HODSP	High-Order DSP，区域标识，可变长度
Area ID	区域标识，可变长度（通常为 1-13 字节），用于划分 IS-IS 区域。	`49.0010`
System ID	固定 6 字节（通常用路由器 Loopback 地址转换），唯一标识设备。	`1921.6800.1001`
NSEL	Network Selector，当为路由器时，固定为 `00`（标识网络层实体）。	`00`

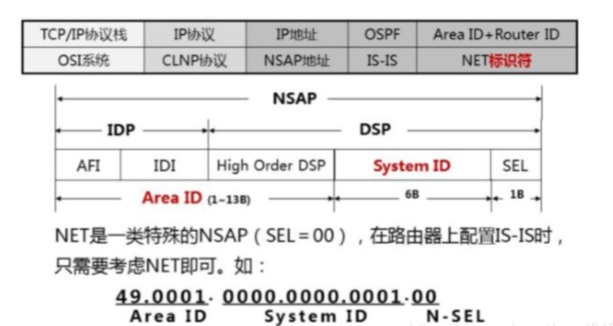

2.1.2 NET

网络实体名称NET（Network Entity Title）,一类特殊的NSAP（SEL＝0）NET（Network Entity Title） 是 IS-IS 协议中用于唯一标识一个路由器的 特殊NSAP 地址（SEL＝0）

2.2 路由器结构

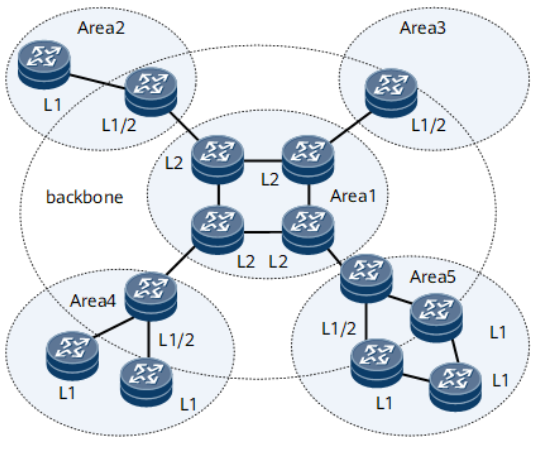

不同于OSPF，通过ABR设备来以路由器划分边界，ISIS的划分是以整个骨干区域（backbone）不仅包括Area 1中的所有L2路由器，还包括其它区域的L1/2路由器。

ISIS进程下配置 is-level决定了这台设备可以用什么等级

接口下 isis circuit-type去限制接口发出IIH的等级

2.2.1 L2的路由器

Level-2路由器负责区域间的路由，可以与Level-2或其它区域的Level-1-2路由器形成Level-2邻居关系,不要求区域号一致，维护一个Level-2的LSDB，该LSDB包含区域间的路由信息。

所有Level-2级别的路由器组成路由域的骨干网，负责在不同区域间通信，路由域中Level-2级别的路由器必须是连续的，以保证骨干网的连续性。只有Level-2级别的路由器才能直接与区域外的路由器交换数据报文或路由信息。

2.2.2 L1的路由器

Level-1路由器负责区域内的路由，它只与属于同一区域的Level-1和Level-1-2路由器形成Level-1邻居关系,建立前提区域号一致。

一个Level-1路由器只负责维护本区域内的LSDB（Link State Database，链路状态数据库），对于目的地不在本区域内的路由，Level-1路由器会将该路由的目的地标识为最近的Level-1-2路由器。

2.2.3 L1/2的路由器

同时属于Level-1和Level-2的路由器称为Level-1-2路由器，可以与同一区域的Level-1路由器形成Level-1邻居关系，与其他区域的Level-2路由器形成Level-2邻居关系，华为设备的路由器默认是 L1/2的路由器

2.3 IS-IS报文结构

[!NOTE]

后续标题会用OSPF的报文来同化ISIS报文

ISIS报文封装在IEEE 802.3 LLC帧中，其中，DSAP字段值设为0xFE，SSAP字段值设为0xFE。

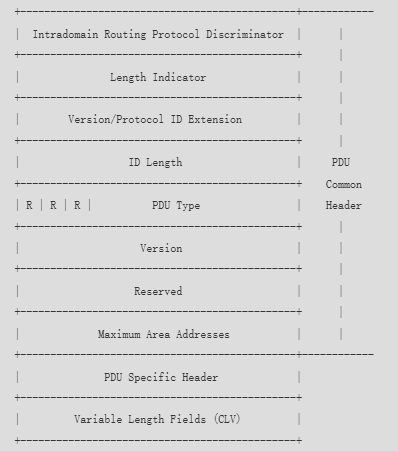

2.3.1 IS-IS报文通用报文头

字段长度含义

Intradomain Routing Protocol Discriminator 1字节域内路由选择协议鉴别符，设置为0x83。

Length Indicator 1字节 PDU头部的长度（包括通用头部和专用头部），以字节为单位。

Version/Protocol ID Extension 1字节版本/协议标识扩展，设置为1（0x01）。

ID Length 1字节 NSAP地址或NET中System ID区域的长度。值为0时，表示System ID区域的长度为6字节。值为255时，表示System ID区域为空（即长度为0）。

R 1比特保留(Reserved)位，设置为0。

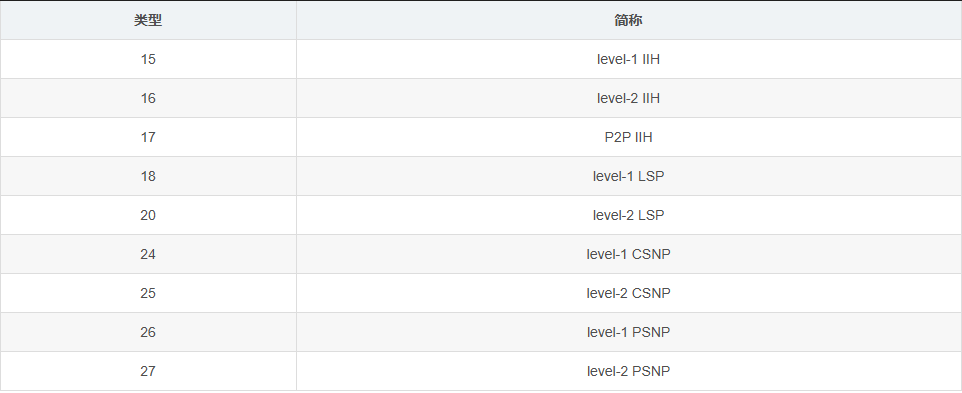

PDU Type 5比特 PDU的类型。IS-IS PDU共有9种类型

Version 1字节 IS-IS版本号，设置为1（0x01）。

Maximum Area Addresses 1字节支持的最大区域个数。设置为1～254的整数，表示该IS-IS进程实际所允许的最大区域地址数；设置为0，表示该IS-IS进程最大只支持3个区域地址数。

PDU Specific Header 变长 PDU专用头部，根据PDU类型不同而有所差别。

Variable Length Fields 变长由多个CLV（Code-Length-Value）三元组组成。

字段	长度	含义
Intradomain Routing Protocol Discriminator	1字节	域内路由选择协议鉴别符，设置为0x83。
Length Indicator	1字节	PDU头部的长度（包括通用头部和专用头部），以字节为单位。
Version/Protocol ID Extension	1字节	版本/协议标识扩展，设置为1（0x01）。
ID Length	1字节	NSAP地址或NET中System ID区域的长度。值为0时，表示System ID区域的长度为6字节。值为255时，表示System ID区域为空（即长度为0）。
R	1比特	保留(Reserved)位，设置为0。
PDU Type	5比特	PDU的类型。IS-IS PDU共有9种类型
Version	1字节	IS-IS版本号，设置为1（0x01）。
Maximum Area Addresses	1字节	支持的最大区域个数。设置为1～254的整数，表示该IS-IS进程实际所允许的最大区域地址数；设置为0，表示该IS-IS进程最大只支持3个区域地址数。
PDU Specific Header	变长	PDU专用头部，根据PDU类型不同而有所差别。
Variable Length Fields	变长	由多个CLV（Code-Length-Value）三元组组成。

2.3.2 IS-IS IIH消息（Hello消报文）

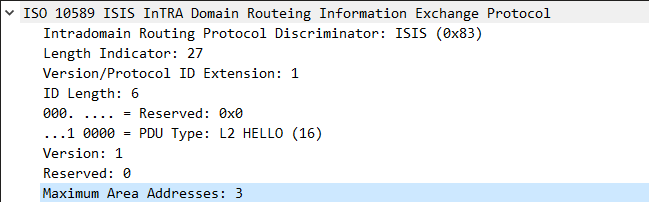

Hello消息用于建立和维持邻居关系

消息分类

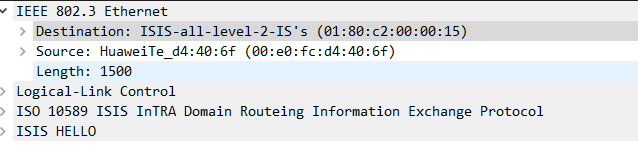

广播网中的Level-1路由器使用Level-1 LAN IIH消息；广播网中的Level-2路由器使用Level-2 LAN IIH消息；非广播网络中则使用P2P IIH

目的MAC

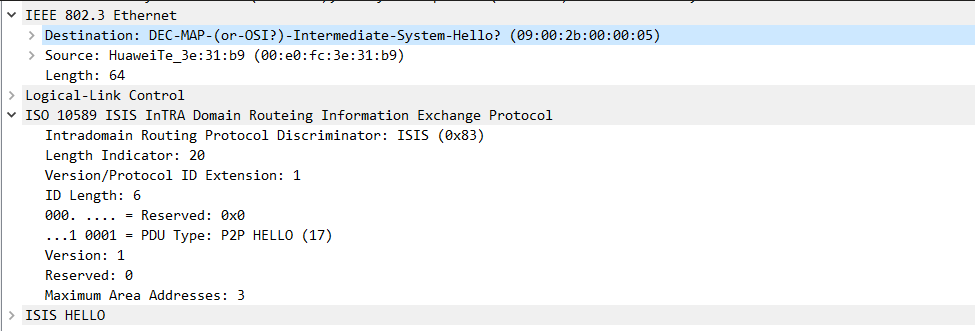

P2P IIH消息，目的MAC为09:00:2b:00:00:05

Brocast IIH 如果是L2，目的MAC为0180-c200-0015（所有L2 IS）；如果是L1，目的MAC为0180-c200-0014(所有L1 IS）

IS-IS的邻居不检查Hello/Hold时间，根据不同的Hello报文有不同的邻居建立方式。

字段长度含义

Reserved/Circuit Type 1字节高位的6比特保留，值为0。低位的2比特表示路由器的类型（01表示L1，10表示L2，11表示L1/L2）。

Source ID ID Length 发出Hello报文的路由器的System ID。

Holding Time 2字节保持时间。在此时间内如果没有收到邻居发来的Hello报文，则中止已建立的邻居关系。

PDU Length 2字节 PDU的总长度，单位是字节。

Priority 7比特选举DIS的优先级，取值范围为0～127。数值越大，优先级越高。该字段只在广播网中的Hello消息(LAN IIH消息)
携带P2P网络的Hello消息(P2P IIH消息)没有此字段，也没有此字段之前的R保留位。

LAN ID ID Length + 1 包括DIS的System ID和一字节的伪节点ID。该字段只在广播网中的Hello消息(LAN IIH消息)携带
P2P网络的Hello消息(P2P IIH消息)没有此字段。

Local Circuit ID 1字节本地链路ID。该字段只在P2P网络的Hello消息(P2P IIH消息)携带>
广播网中的Hello消息(LAN IIH消息)没有此字段。

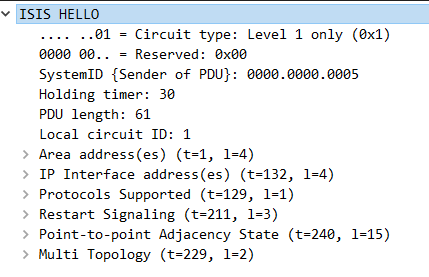

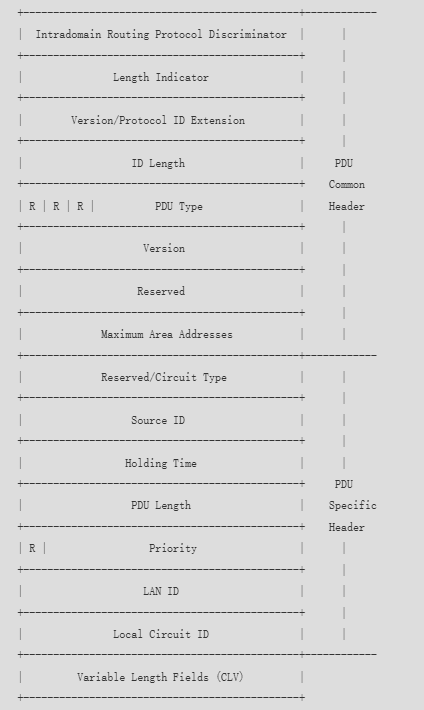

图 P2P Hello报文

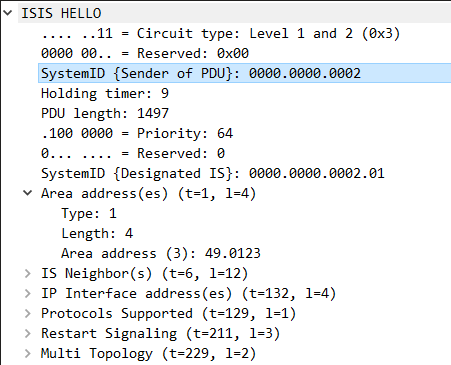

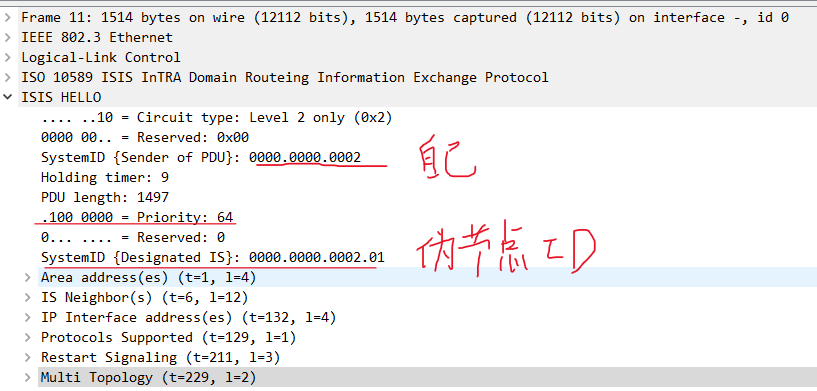

图 Brocast Hello报文

TLV关键说明

TLV 1（Area Address）

必须与同一Level-1区域内的其他路由器的Area ID至少部分重叠，否则无法建立邻接。

示例：49.0001、49.0002。

TLV 6（IS Neighbor）

仅用于广播网络（Broadcast），点对点链路不携带此TLV。

邻居系统ID基于路由器配置的NET（Network Entity Title）生成。

TLV 129（Supported Protocols）

协议代码：

0xCC：IPv4

0x8E：IPv6

若未声明支持的协议，可能导致路由信息无法传播。

TLV 132（Interface Address）

可以是IPv4或IPv6地址，具体取决于网络层协议。

多个接口地址可以在LSP中通过多个TLV 132携带。

TLV 229（Multi-Protocol）

用于多拓扑（Multi-Topology）场景，例如同时支持IPv4和IPv6的独立拓扑。

扩展TLV结构，包含地址族标识（如IPv4=1，IPv6=2）。

TLV 240（P2P Adjacency State）

仅在点对点链路的Hello报文中出现，携带邻接状态机信息（如Up、Init、Down）。

邻接状态为三次握手过程中的关键字段。

字段	长度	含义
Reserved/Circuit Type	1字节	高位的6比特保留，值为0。低位的2比特表示路由器的类型（01表示L1，10表示L2，11表示L1/L2）。
Source ID	ID Length	发出Hello报文的路由器的System ID。
Holding Time	2字节	保持时间。在此时间内如果没有收到邻居发来的Hello报文，则中止已建立的邻居关系。
PDU Length	2字节	PDU的总长度，单位是字节。
Priority	7比特	选举DIS的优先级，取值范围为0～127。数值越大，优先级越高。该字段只在广播网中的Hello消息(LAN IIH消息) 携带P2P网络的Hello消息(P2P IIH消息)没有此字段，也没有此字段之前的R保留位。
LAN ID	ID Length + 1	包括DIS的System ID和一字节的伪节点ID。该字段只在广播网中的Hello消息(LAN IIH消息)携带 P2P网络的Hello消息(P2P IIH消息)没有此字段。
Local Circuit ID	1字节	本地链路ID。该字段只在P2P网络的Hello消息(P2P IIH消息)携带> 广播网中的Hello消息(LAN IIH消息)没有此字段。

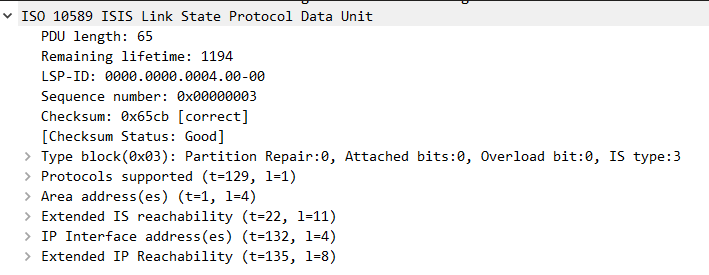

2.3.3 IS-IS LSP消息（LSU报文）

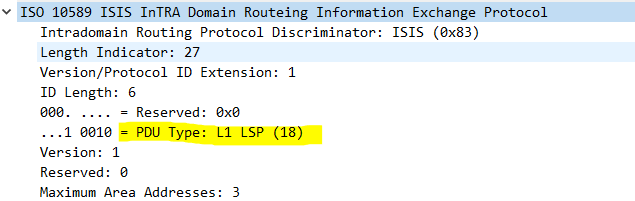

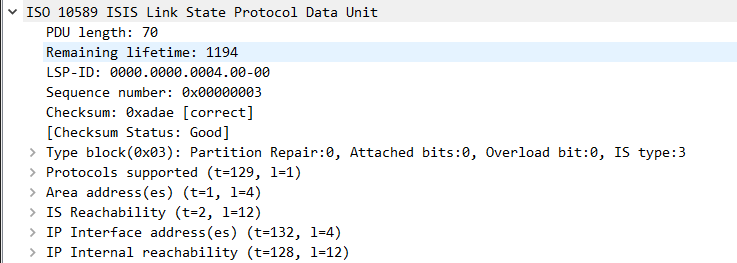

链路状态报文LSP（Link State PDUs）用于交换链路状态信息。LSP分为两种：Level–1 LSP和Level–2 LSP。

Level–1 LSP由Level-1路由器传送，Level–2 LSP由Level-2路由器传送，Level-1-2路由器则可传送以上两种LSP。

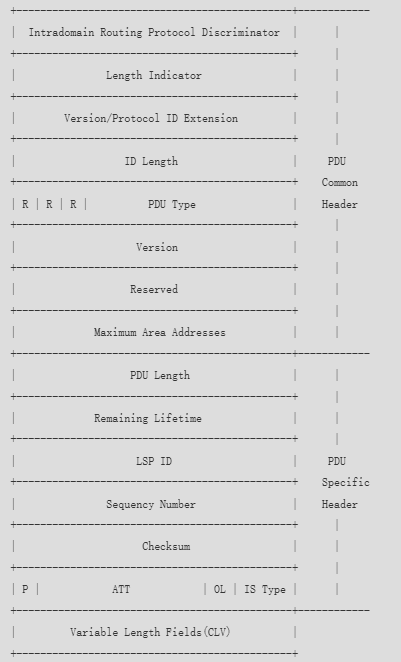

字段长度含义

PDU Length 2字节 PDU的总长度，以字节为单位。

Remaining Lifetime 2字节 LSP的生存时间，以秒为单位。

LSP ID ID Length + 2 由三部分组成，System ID、伪节点ID（一字节）和LSP分片后的编号（一字节）。

Sequency Number 4字节 LSP的序列号。

Checksum 2字节 LSP的校验和。

P 1比特自动修复（Partition Repair）位，仅与L2 LSP有关，表示路由器是否支持自动修复区域分割。

ATT 4比特 ATT（Attachment），由Level-1-2路由器产生，用来指明始发路由器是否与其它区域相连。虽然此标志位也存在于Level-1和Level-2的LSP中，但实际上此字段只和Level-1-2路由器始发的L1 LSP有关。
此字段有4bit，用来表明相连的区域所使用的度量方式。从右至左这4位依次表示如下所示：第4位：缺省度量；第5位：时延度量；第6位：代价度量；第7位：差错度量。

OL 1比特过载标志OL（LSDB Overload）位。设置了过载标志位的LSP虽然还会在网络中扩散，但是在计算通过过载路由器的路由时不会被采用。即，对路由器设置过载位后，其它路由器在进行SPF计算时不会使用这台路由器做转发，只计算该节点上的直连路由。当路由器内存不足时，系统自动在发送的LSP报文中设置过载标志位。

IS Type 2比特生成LSP的路由器的类型。用来指明是Level-1还是Level-2路由器（01表示Level-1，11表示Level-2）。

Variable Length Fields 变长由多个CLV（Code-Length-Value）三元组组成。

字段	长度	含义
PDU Length	2字节	PDU的总长度，以字节为单位。
Remaining Lifetime	2字节	LSP的生存时间，以秒为单位。
LSP ID	ID Length + 2	由三部分组成，System ID、伪节点ID（一字节）和LSP分片后的编号（一字节）。
Sequency Number	4字节	LSP的序列号。
Checksum	2字节	LSP的校验和。
P	1比特	自动修复（Partition Repair）位，仅与L2 LSP有关，表示路由器是否支持自动修复区域分割。
ATT	4比特	ATT（Attachment），由Level-1-2路由器产生，用来指明始发路由器是否与其它区域相连。虽然此标志位也存在于Level-1和Level-2的LSP中，但实际上此字段只和Level-1-2路由器始发的L1 LSP有关。此字段有4bit，用来表明相连的区域所使用的度量方式。从右至左这4位依次表示如下所示：第4位：缺省度量；第5位：时延度量；第6位：代价度量；第7位：差错度量。
OL	1比特	过载标志OL（LSDB Overload）位。设置了过载标志位的LSP虽然还会在网络中扩散，但是在计算通过过载路由器的路由时不会被采用。即，对路由器设置过载位后，其它路由器在进行SPF计算时不会使用这台路由器做转发，只计算该节点上的直连路由。当路由器内存不足时，系统自动在发送的LSP报文中设置过载标志位。
IS Type	2比特	生成LSP的路由器的类型。用来指明是Level-1还是Level-2路由器（01表示Level-1，11表示Level-2）。
Variable Length Fields	变长	由多个CLV（Code-Length-Value）三元组组成。

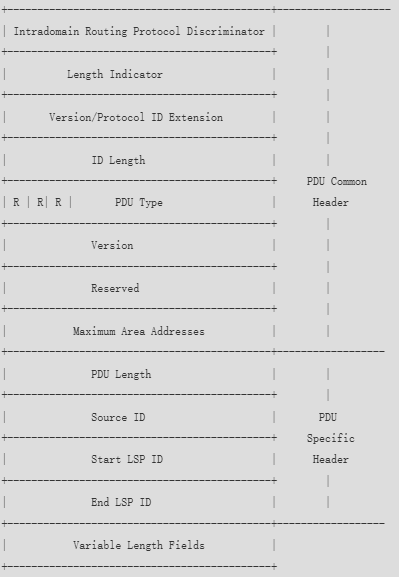

2.3.4 IS-IS CSNP消息（DD报文）

IS-IS CSNP（Complete Sequence Number PDUs，全时序报文）通过描述全部数据库中的LSP来同步各LSDB（Link-State DataBase），从而维护LSDB，在相邻路由器间保持LSDB的同步。

在广播网络上，CSNP由DIS定期发送（缺省的发送周期为10秒）

在点到点链路上，CSNP只在第一次建立邻接关系时发送。

字段长度含义

PDU Length 2字节 PDU的总长度，单位是字节。

Source ID ID Length + 1字节发出CSNP报文的路由器的System ID。

Start LSP ID ID Length + 2字节 CSNP报文中第一个LSP的ID值。如果一个CSNP报文就能描述完整的数据库信息，则LSP ID开始于0000.0000.0000.00.00，结束于ffff.ffff.ffff.ff.ff。

End LSP ID ID Length + 2字节 CSNP报文中最后一个LSP的ID值。如果一个CSNP报文就能描述完整的数据库信息，则LSP ID开始于0000.0000.0000.00.00，结束于ffff.ffff.ffff.ff.ff。

Variable Length Fields 变长由多个CLV（Code-Length-Value）三元组组成。

字段	长度	含义
PDU Length	2字节	PDU的总长度，单位是字节。
Source ID	ID Length + 1字节	发出CSNP报文的路由器的System ID。
Start LSP ID	ID Length + 2字节	CSNP报文中第一个LSP的ID值。如果一个CSNP报文就能描述完整的数据库信息，则LSP ID开始于0000.0000.0000.00.00，结束于ffff.ffff.ffff.ff.ff。
End LSP ID	ID Length + 2字节	CSNP报文中最后一个LSP的ID值。如果一个CSNP报文就能描述完整的数据库信息，则LSP ID开始于0000.0000.0000.00.00，结束于ffff.ffff.ffff.ff.ff。
Variable Length Fields	变长	由多个CLV（Code-Length-Value）三元组组成。

2.3.5 IS-IS PSNP消息（LSR报文\LSAck报文）

IS-IS PSNP（Partial Sequence Number PDUs，部分时序报文）通过描述部分数据库中的LSP来同步各LSDB（Link-State DataBase），从而维护LSDB。

PSNP只列举最近收到的一个或多个LSP的序号，它能够一次对多个LSP进行确认，当发现LSDB不同步时，也用PSNP来请求邻居发送新的LSP。

字段长度含义

PDU Length 2字节 PDU的总长度，单位是字节。

Source ID ID Length + 1字节发出PSNP报文的路由器的System ID。

Variable Length Fields 变长由多个CLV（Code-Length-Value）三元组组成。CLV也称为TLV（Type-Length-Value）

TLV关键说明

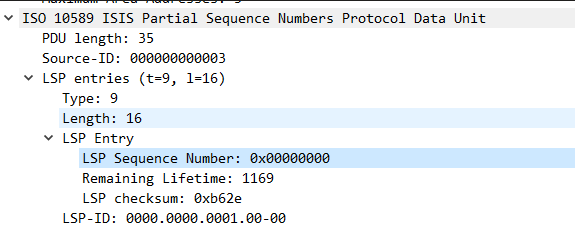

TLV 9（LSP entries）

Sequence Number 为 0 时请求，非0是回应某个LSP报文

字段	长度	含义
PDU Length	2字节	PDU的总长度，单位是字节。
Source ID	ID Length + 1字节	发出PSNP报文的路由器的System ID。
Variable Length Fields	变长	由多个CLV（Code-Length-Value）三元组组成。CLV也称为TLV（Type-Length-Value）

2.4 TLV信息

由多个CLV（Code-Length-Value）三元组组成。

TLV类型 名称 功能描述 应用场景 报文类型 示例/备注

TLV 1 Area Address 携带路由器的区域地址（Area ID），用于区域划分和邻接关系建立。 Level-1区域内路由器的邻接建立 Hello/LSP Area ID: 49.0001

TLV 6 IS Neighbor 广播网络中邻居的路由器System ID及MAC地址。 Broadcast网络的邻接状态同步 LSP Neighbor: 1921.6800.1001

TLV 10 Authentication 携带认证信息（明文、MD5、HMAC等），验证报文合法性。防止非法设备接入网络 Hello/LSP Authentication: HMAC-SHA-256, Key-ID 1

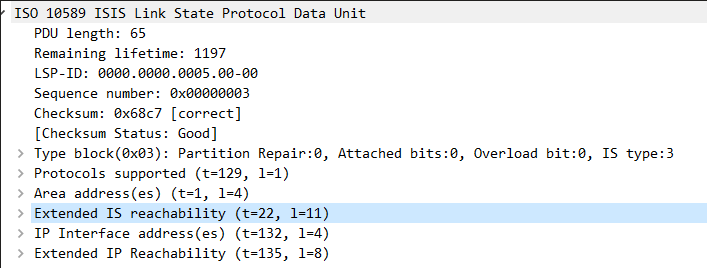

TLV 22 Extended IS Reachability 扩展IS邻居可达性信息，支持多度量值和子TLV（如带宽、延迟）。流量工程（TE）和多拓扑路由 LSP Metric: 100, Sub-TLV 6 (Admin Group: 0x01)

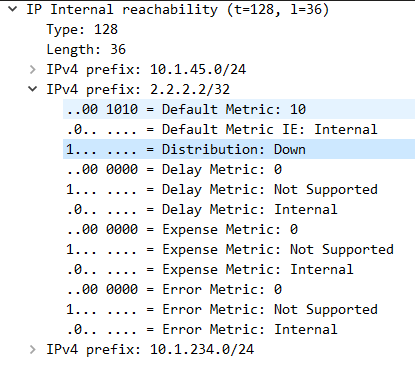

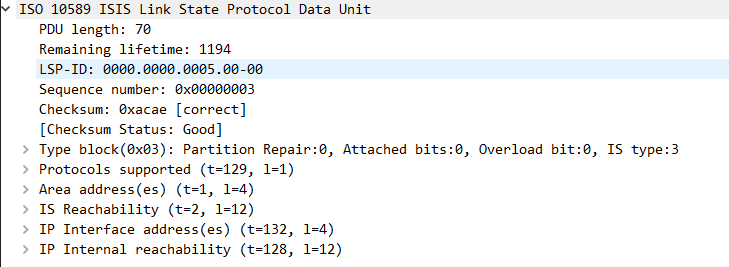

TLV 128 IP Internal Reachability 描述IPv4内部路由的可达性（已逐渐被TLV 135替代）。传统IPv4路由传播 LSP IPv4 Prefix: 10.1.1.0/24, Metric: 10

TLV 129 Protocols Supported 声明路由器支持的网络协议（如IPv4、IPv6）。多协议环境下的能力协商 Hello Supported Protocols: IPv4 (0xCC), IPv6 (0x8E)

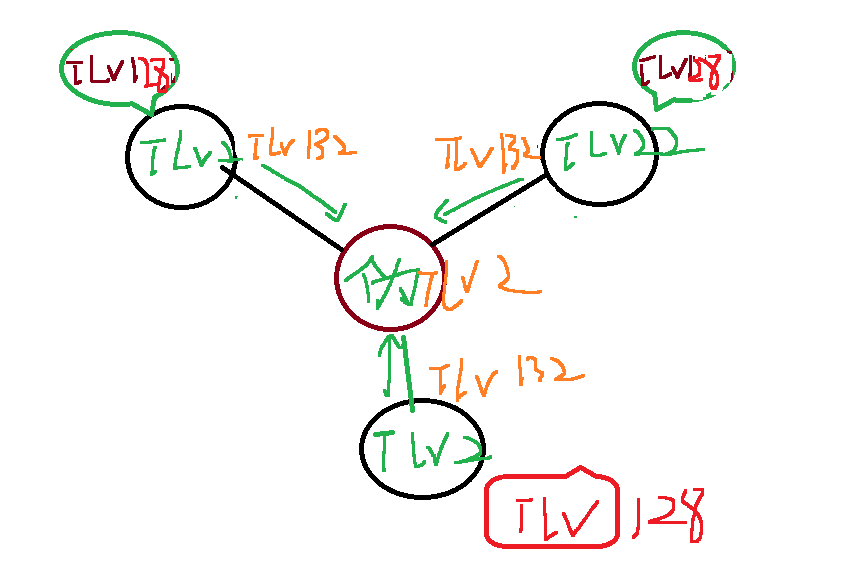

TLV 132 IP Interface Address 携带接口的IPv4地址。链路状态数据库中的接口地址同步 LSP Interface Address: 10.1.45.5

TLV 135 Extended IP Reachability 扩展的IPv4路由可达性信息，支持更长的前缀和32位度量值。现代IPv4路由传播 LSP IPv4 Prefix: 192.168.1.0/24, Metric: 200

TLV 137 Dynamic Hostname 携带路由器的动态主机名，便于管理识别。给静态的LSP取名自己也能看到别人而的动态主机名 仅在本地生效 LSP Hostname: R1-NYC

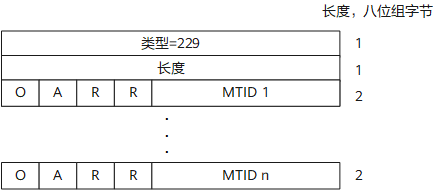

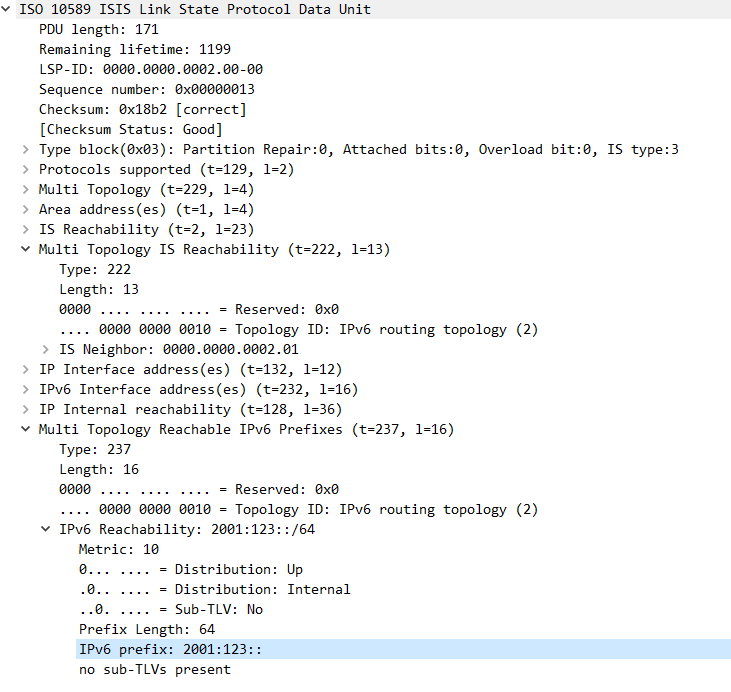

TLV 229 Multi-Protocol Topology 支持多协议（IPv4/IPv6）和多拓扑路由（如独立IPv4/IPv6拓扑）。多协议双栈网络环境 LSP Topology ID: 0 (IPv4), 2 (IPv6)

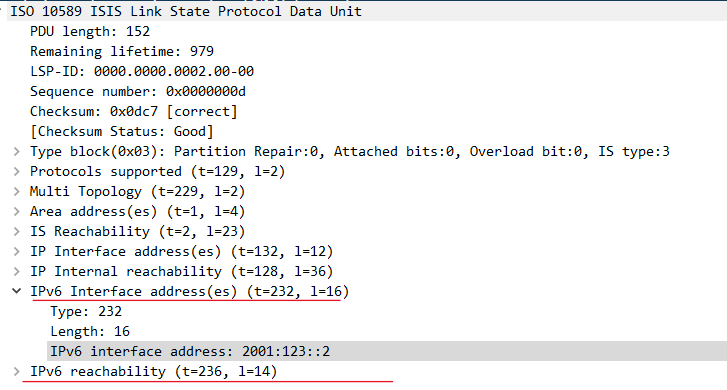

TLV 232 IPv6 Interface Address 携带接口的IPv6地址。 IPv6链路状态数据库同步 LSP Interface Address: 2001:db8::1

TLV 240 P2P Adjacency State 点对点链路的邻接状态（如三次握手阶段）。点对点网络的邻接关系维护 Hello (P2P专用) Adjacency State: Up

TLV 242 Router Capability 声明路由器的扩展能力（如Segment Routing、Flex-Algo）。高级功能（SRv6、SDN）的协商 LSP

TLV类型	名称	功能描述	应用场景	报文类型	示例/备注
TLV 1	Area Address	携带路由器的区域地址（Area ID），用于区域划分和邻接关系建立。	Level-1区域内路由器的邻接建立	Hello/LSP	`Area ID: 49.0001`
TLV 6	IS Neighbor	广播网络中邻居的路由器System ID及MAC地址。	Broadcast网络的邻接状态同步	LSP	`Neighbor: 1921.6800.1001`
TLV 10	Authentication	携带认证信息（明文、MD5、HMAC等），验证报文合法性。	防止非法设备接入网络	Hello/LSP	`Authentication: HMAC-SHA-256, Key-ID 1`
TLV 22	Extended IS Reachability	扩展IS邻居可达性信息，支持多度量值和子TLV（如带宽、延迟）。	流量工程（TE）和多拓扑路由	LSP	`Metric: 100, Sub-TLV 6 (Admin Group: 0x01)`
TLV 128	IP Internal Reachability	描述IPv4内部路由的可达性（已逐渐被TLV 135替代）。	传统IPv4路由传播	LSP	`IPv4 Prefix: 10.1.1.0/24, Metric: 10`
TLV 129	Protocols Supported	声明路由器支持的网络协议（如IPv4、IPv6）。	多协议环境下的能力协商	Hello	`Supported Protocols: IPv4 (0xCC), IPv6 (0x8E)`
TLV 132	IP Interface Address	携带接口的IPv4地址。	链路状态数据库中的接口地址同步	LSP	`Interface Address: 10.1.45.5`
TLV 135	Extended IP Reachability	扩展的IPv4路由可达性信息，支持更长的前缀和32位度量值。	现代IPv4路由传播	LSP	`IPv4 Prefix: 192.168.1.0/24, Metric: 200`
TLV 137	Dynamic Hostname	携带路由器的动态主机名，便于管理识别。	给静态的LSP取名自己也能看到别人而的动态主机名仅在本地生效	LSP	`Hostname: R1-NYC`
TLV 229	Multi-Protocol Topology	支持多协议（IPv4/IPv6）和多拓扑路由（如独立IPv4/IPv6拓扑）。	多协议双栈网络环境	LSP	`Topology ID: 0 (IPv4), 2 (IPv6)`
TLV 232	IPv6 Interface Address	携带接口的IPv6地址。	IPv6链路状态数据库同步	LSP	`Interface Address: 2001:db8::1`
TLV 240	P2P Adjacency State	点对点链路的邻接状态（如三次握手阶段）。	点对点网络的邻接关系维护	Hello (P2P专用)	`Adjacency State: Up`
TLV 242	Router Capability	声明路由器的扩展能力（如Segment Routing、Flex-Algo）。	高级功能（SRv6、SDN）的协商	LSP

三、IS-IS（中间系统到中间系统）协议机制

3.1 网络类型

特性 Broadcast（广播网络） Point-to-Point（点对点网络）

适用场景 多设备共享的链路（如以太网）两台设备直接相连的链路（如PPP、HDLC、广域网专线）

DIS 选举 ✅ 需要选举DIS（优先级高且MAC地址大的设备胜出） ❌ 无需选举DIS

DIS 作用 生成伪节点LSP，简化广播网络拓扑的泛洪和计算无

Hello报文类型 组播发送（目的MAC：01-80-C2-00-00-14/15）单播或组播（直接发给邻居）

LSP 泛洪方式 DIS 负责泛洪所有LSP到广播域内的设备直接发送给对端设备

默认自动检测 以太网接口默认识别为Broadcast类型 PPP/HDLC接口默认识别为Point-to-Point类型

特性	Broadcast（广播网络）	Point-to-Point（点对点网络）
适用场景	多设备共享的链路（如以太网）	两台设备直接相连的链路（如PPP、HDLC、广域网专线）
DIS 选举	✅ 需要选举DIS（优先级高且MAC地址大的设备胜出）	❌ 无需选举DIS
DIS 作用	生成伪节点LSP，简化广播网络拓扑的泛洪和计算	无
Hello报文类型	组播发送（目的MAC：`01-80-C2-00-00-14/15`）	单播或组播（直接发给邻居）
LSP 泛洪方式	DIS 负责泛洪所有LSP到广播域内的设备	直接发送给对端设备
默认自动检测	以太网接口默认识别为Broadcast类型	PPP/HDLC接口默认识别为Point-to-Point类型

3.2 邻居建立的先要条件

System-id要唯一

Hello报文中携带system-id字段

**Maximum Area Addresses **

方便不同品牌的设备进行对接，多个地址可以在同区域ID进行分离时，使得业务不中断

Level等级要一致

认证需要通过

TLV10中携带认证数据

网络接口类型

双方接口的网络类型必须一致（Broadcast或Point-to-Point）。

Mtu要一致

P2P链路邻居关系建立的两种方式要相同

IP地址在同一网段
isis peer-ip-ignore
# IS-IS会对收到的Hello报文进行IP地址检查，只有这个地址和本地接收报文的接口地址在同一网段时，才会建立邻居。
接口没有被Silent,Silent接口是不收不发ISIS Hello报文

3.3 P2P网络的建立

P2P IIH消息，目的MAC为09:00:2b:00:00:05

3.3.1 2-way

只要设备收到IS-IS Hello报文，就会单方向建立起邻居关系，优点是快速建立邻居，缺点是容易造成单向邻居。不携带TLV240
[Huawei-GigabitEthernet0/0/1]isis ppp-negotiation 2-way

3.3.2 3-way

在华为设备中默认2way与3way可以兼容建立，但如果配置如下，会检查TlV240
[Huawei-GigabitEthernet0/0/1]isis ppp-negotiation 3-way only #仅接受3-way

3.3.3 P2P的数据库同步

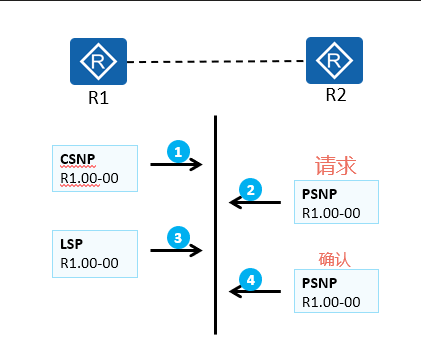

在第一次建立时，一台设备发送CSNP摘要信息，另一台设备进行PSNP请求，后续参考下面

后续一端发送LSP报文，另一端发送PSNP报文回应。 PSNP通过Seq序列号来回应

3.3 Brocast网络的建立

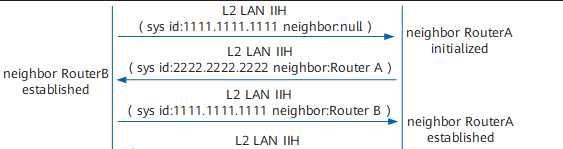

L1的DMAC地址是01:80:c2:00:00:14

L2的DMAC地址是01:80:c2:00:00:15

邻居建后的DIS选举和交互

DIS:周期发送CSNP摘要信息给各个LAN中

3.4 DIS

3.3.1 DIS简介

DIS（Designated Intermediate System，指定中间系统）

DIS（Designated Intermediate System）发送Hello报文（IIH）的间隔默认为普通路由器的 1/3。此机制用于快速感知DIS状态变化，确保网络收敛速度。

角色 Hello间隔（秒） 保持时间（秒）

普通路由器 10 30（3倍Hello间隔）

DIS 3.3（10/3） 10（3倍DIS Hello间隔）

角色	Hello间隔（秒）	保持时间（秒）
普通路由器	10	30（3倍Hello间隔）
DIS	3.3（10/3）	10（3倍DIS Hello间隔）

3.3.2 DIS选举规则

DIS优先级数值最大的被选为DIS（默认64）。如果优先级数值最大的路由器有多台，则其中MAC地址最大的路由器会被选中。

DIS会被抢占

DIS 优先级=0也参加选举

3.3.3 DIS的意义

步骤 DIS的行为 DISother的行为 报文类型

1. DIS发送CSNP 周期性（默认每10秒）广播CSNP，携带所有LSP的ID、序列号、校验和等摘要信息。收到CSNP后，与本地LSDB进行对比。 CSNP

2. LSDB对比 - 若本地LSDB与CSNP完全一致：不响应。 -

3. 发现本地缺少LSP - 发送PSNP（Partial SNP）请求缺失的LSP，并等待DIS回复。 PSNP

4. DIS回复缺失LSP 收到PSNP后，立即发送请求的LSP。收到LSP后，不回复PSNP确认（隐式通过下一轮CSNP验证）。 LSP

5. 发现本地有额外LSP - 立即泛洪该LSP（通过LSP报文广播），其他路由器（包括DIS）接收后更新LSDB。无需等待确认。 LSP

6. 下一周期CSNP检查 发送新的CSNP（包含更新后的LSP摘要）。再次对比本地LSDB与最新CSNP，重复上述流程。 CSNP

步骤	DIS的行为	DISother的行为	报文类型
1. DIS发送CSNP	周期性（默认每10秒）广播CSNP，携带所有LSP的ID、序列号、校验和等摘要信息。	收到CSNP后，与本地LSDB进行对比。	CSNP
2. LSDB对比	-	若本地LSDB与CSNP完全一致：不响应。	-
3. 发现本地缺少LSP	-	发送PSNP（Partial SNP）请求缺失的LSP，并等待DIS回复。	PSNP
4. DIS回复缺失LSP	收到PSNP后，立即发送请求的LSP。	收到LSP后，不回复PSNP确认（隐式通过下一轮CSNP验证）。	LSP
5. 发现本地有额外LSP	-	立即泛洪该LSP（通过LSP报文广播），其他路由器（包括DIS）接收后更新LSDB。无需等待确认。	LSP
6. 下一周期CSNP检查	发送新的CSNP（包含更新后的LSP摘要）。	再次对比本地LSDB与最新CSNP，重复上述流程。	CSNP

3.5 ISIS认证

通过TLV10来进行认证，认证方式分为明文认证和MD5认证。

明文认证

用于需快速部署认证但安全性要求较低的场景（如内部可控网络），密码明文传输，易被截获，仅适用于非敏感环境。

MD5认证

用于安全性要求较高的生产网络，需防篡改和伪造。

认证类型 认证方式 配置命令示例 作用范围 应用场景 注意事项

邻居（接口）认证 基于接口的认证 interface s1/0/1
isis authentication-mode [simple/md5] [plain/cipher] <密码> 仅保护该接口的Hello报文（邻接关系建立）。点对点链路或广播网络中需单独保护某接口。认证失败会导致邻居无法建立，需确保两端配置一致。

Level-1区域认证 区域级LSP认证 isis
area-authentication-mode [simple/md5] [plain/cipher] <密码> 保护Level-1 LSP、CSNP、PSNP报文。同一Level-1区域内的路由信息保护（区域边界隔离）。区域内所有路由器需配置相同认证参数，否则LSDB无法同步。

Level-2域认证 域级LSP认证 isis
domain-authentication-mode [simple/md5] [plain/cipher] <密码> 保护Level-2 LSP、CSNP、PSNP报文。骨干区域（Level-2）的路由信息保护，防止跨域攻击。 Level-2路由器需统一配置，否则区域间路由计算失败。

认证类型	认证方式	配置命令示例	作用范围	应用场景	注意事项
邻居（接口）认证	基于接口的认证	`interface s1/0/1` `isis authentication-mode [simple/md5] [plain/cipher] <密码>`	仅保护该接口的Hello报文（邻接关系建立）。	点对点链路或广播网络中需单独保护某接口。	认证失败会导致邻居无法建立，需确保两端配置一致。
Level-1区域认证	区域级LSP认证	`isis` `area-authentication-mode [simple/md5] [plain/cipher] <密码>`	保护Level-1 LSP、CSNP、PSNP报文。	同一Level-1区域内的路由信息保护（区域边界隔离）。	区域内所有路由器需配置相同认证参数，否则LSDB无法同步。
Level-2域认证	域级LSP认证	`isis` `domain-authentication-mode [simple/md5] [plain/cipher] <密码>`	保护Level-2 LSP、CSNP、PSNP报文。	骨干区域（Level-2）的路由信息保护，防止跨域攻击。	Level-2路由器需统一配置，否则区域间路由计算失败。

3.6 开销风格

IS-IS支持三种开销风格（Cost Style），用于定义链路度量（Metric）的范围和计算方式

开销风格 描述范围 适用场景

Narrow（窄度量） 传统度量方式，接口开销范围为 1~63，总路径开销最大为 1023。 1~63（接口级）简单网络，兼容老旧设备。

Wide（宽度量） 扩展度量方式，接口开销范围为 1~16777215，总路径开销无上限。 1~16777215（接口级）复杂网络，支持流量工程（TE）。

Compatible（兼容） 同时支持Narrow和Wide度量，用于过渡场景。 - 网络从Narrow向Wide迁移阶段。

开销风格	描述	范围	适用场景
Narrow（窄度量）	传统度量方式，接口开销范围为 1~63，总路径开销最大为 1023。	1~63（接口级）	简单网络，兼容老旧设备。
Wide（宽度量）	扩展度量方式，接口开销范围为 1~16777215，总路径开销无上限。	1~16777215（接口级）	复杂网络，支持流量工程（TE）。
Compatible（兼容）	同时支持Narrow和Wide度量，用于过渡场景。	-	网络从Narrow向Wide迁移阶段。

3.6.1 Narrow

接口开销和总路径开销范围有限，无法适应大规模网络。

仅支持 TLV 2（IS Neighbor） 和 TLV 128（IP Internal Reachability）。

3.6.1 Wide

支持更大的开销值，适用于复杂网络设计和精细流量调度。

使用 TLV 22（Extended IS Reachability） 和 TLV 135（Extended IP Reachability）。
isis
 cost-style narrow  # 默认即为narrow，可不配置

3.7 IS-IS Overload

IS-IS Overload是指对设备设置过载标志位，这样其它设备在进行SPF计算时不会在该节点下再有子树，即通过该节点到达的路由不计算。

L1/2设置OL bit后，将不在执行路由泄露功能。无论是否配置泄露功能。
set-overlord

四、LSP

4.1 LSP简介

LSP（Link State PDU） 是IS-IS协议的核心数据单元，用于描述网络中路由器的链路状态信息，类似OSPF的LSA。

4.2 LSP的泛洪机制

Level-1 LSP：仅在Level-1区域内泛洪。

Level-2 LSP：在Level-2骨干区域泛洪。

4.3 LSP ID

区分NSAP地址，NSAP地址System ID后的SEL位，而LSP ID是如下

字段说明示例

System ID 路由器的唯一标识符，通常为6字节（如华为设备的1921.6800.1001）。 1921.6800.1001

伪节点标识符 标识是否为伪节点LSP（非0表示伪节点，由DIS生成；0表示普通LSP）。 .00（普通LSP）.01(为节点)

分片号 当LSP内容超过MTU时，分片号标记分片顺序（未分片时为00）。 -00（未分片）

字段	说明	示例
System ID	路由器的唯一标识符，通常为6字节（如华为设备的`1921.6800.1001`）。	`1921.6800.1001`
伪节点标识符	标识是否为伪节点LSP（非0表示伪节点，由DIS生成；0表示普通LSP）。	`.00`（普通LSP）`.01`(为节点)
分片号	当LSP内容超过MTU时，分片号标记分片顺序（未分片时为`00`）。	`-00`（未分片）

4.4 LSP分片

OSPF不需要分片是因为OSPF封装在IP报文之上，IP报文自带分片功能，但ISIS封装在802.3帧之上。

LSP的分片数量最多为256个，2bit0x00-0xFF

节点分片示例：1921.6800.1001.00-01

4.4.1 LSP虚系统（Mode 2）

LSP分片的扩展功能，通过TLV 24（IS Alias ID TLV）来扩展LSP分片的数量

Mode-1方式

用于网络中的部分设备不支持LSP分片扩展特性的情况。

Mode-2方式

用于网络中所有设备都支持LSP分片扩展特性的情况。

特性 Mode-1 Mode-2

分片数量 最大256（分片号00-FF）理论上无限制

依赖TLV 无必须使用TLV 24

度量支持 窄度量（Narrow Metric）宽度量（Wide Metric）

典型场景 简单网络、小规模LSP 大规模网络、复杂TLV扩展需求

特性	Mode-1	Mode-2
分片数量	最大256（分片号`00`-`FF`）	理论上无限制
依赖TLV	无	必须使用TLV 24
度量支持	窄度量（Narrow Metric）	宽度量（Wide Metric）
典型场景	简单网络、小规模LSP	大规模网络、复杂TLV扩展需求

4.5 伪节点

类似于OSPF的伪节点，无区别

伪节点示例：1921.6800.1001.01-00

4.6 LSP老化

LSP（链路状态协议数据单元） 通过 剩余生存时间（Remainning Lifetime） 和 刷新机制 确保链路状态数据库（LSDB）的时效性。老化的核心目的是移除过时或无效的拓扑信息，保持网络状态的一致性。

阶段行为 时间参数

生成路由器在启动或拓扑变化时生成LSP，初始生存时间设为 1200秒（20分钟）。 Lifetime = 1200

老化倒计时 LSP的剩余生存时间（Remaining Lifetime）每秒减1，直到归零。 Remaining Lifetime -= 1

刷新在LSP过期前，路由器每 900秒（15分钟） 重新生成LSP，重置生存时间。 Refresh Interval = 900

过期移除 当剩余生存时间为0时，该LSP从LSDB中删除，并泛洪剩余时间为0的LSP通知全网。


阶段	行为	时间参数
生成	路由器在启动或拓扑变化时生成LSP，初始生存时间设为 1200秒（20分钟）。	`Lifetime = 1200`
老化倒计时	LSP的剩余生存时间（Remaining Lifetime）每秒减1，直到归零。	`Remaining Lifetime -= 1`
刷新	在LSP过期前，路由器每 900秒（15分钟）重新生成LSP，重置生存时间。	`Refresh Interval = 900`
过期移除	当剩余生存时间为0时，该LSP从LSDB中删除，并泛洪剩余时间为0的LSP通知全网。

五、SPF计算

[!NOTE]

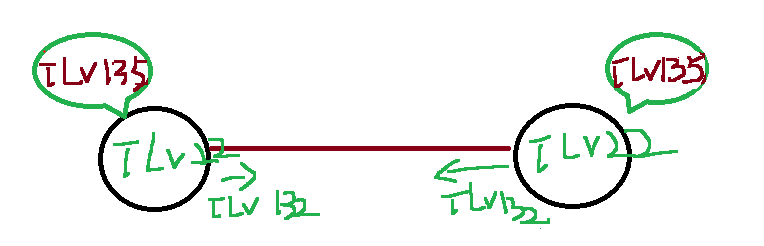

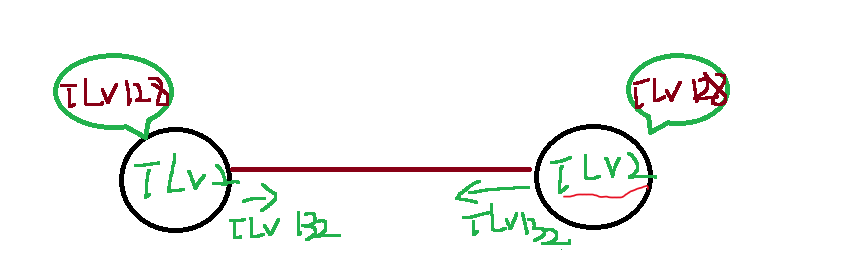

Narrow

TLV132 （IPV4接口IP）TLV128 130（内部/外部叶子信息）| TLV2 （对端设备地址）

Wide

TLV132 （IPV4接口IP）TLV135（内部/外部叶子信息）| TLV22 （对端设备地址）

下一跳/叶子/NET标志

5.1 P2P-SPF计算

5.1.1 narrow风格

对方
# 星号表示是自己的LSP
[Huawei]display isis lsdb level-1 verbose

                        Database information for ISIS(1)
                        --------------------------------

                          Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0004.00-00* 0x00000003   0xadae        875           70      0/0/0
 SOURCE       0000.0000.0004.00
 NLPID        IPV4   TLV129
 AREA ADDR    49.0045   TLV1
 INTF ADDR    10.1.45.4   TVL132
 NBR  ID      0000.0000.0005.00  COST: 10         TLV2
 IP-Internal  10.1.45.0       255.255.255.0    COST: 10         TLV128

0000.0000.0005.00-00  0x00000003   0xacae        865           70      0/0/0
 SOURCE       0000.0000.0005.00
 NLPID        IPV4
 AREA ADDR    49.0045
 INTF ADDR    10.1.45.5
 NBR  ID      0000.0000.0004.00  COST: 10
 IP-Internal  10.1.45.0       255.255.255.0    COST: 10

Total LSP(s): 2
    *(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
           ATT-Attached, P-Partition, OL-Overload

5.1.2 wide风格

                        Database information for ISIS(1)
                        --------------------------------

                          Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0004.00-00* 0x00000005   0x61cd        985           65      0/0/0
 SOURCE       0000.0000.0004.00
 NLPID        IPV4
 AREA ADDR    49.0045
 INTF ADDR    10.1.45.4
+NBR  ID      0000.0000.0005.00  COST: 10
+IP-Extended  10.1.45.0       255.255.255.0    COST: 10

0000.0000.0005.00-00  0x00000003   0x68c7        996           65      0/0/0
 SOURCE       0000.0000.0005.00
 NLPID        IPV4
 AREA ADDR    49.0045
 INTF ADDR    10.1.45.5
+NBR  ID      0000.0000.0004.00  COST: 10                          TLV22
+IP-Extended  10.1.45.0       255.255.255.0    COST: 10        TLV135

Total LSP(s): 2
    *(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
           ATT-Attached, P-Partition, OL-Overload

5.2 Brocast-SPF计算

5.2.1 narrow风格

  Database information for ISIS(1)
                        --------------------------------

                          Level-2 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0001.00-00  0x0000000a   0xb031        840           70      0/0/0
 SOURCE       0000.0000.0001.00
 NLPID        IPV4           TLV129
 AREA ADDR    49.0123    TLV1
 INTF ADDR    10.1.123.1  TLV132
 NBR  ID      0000.0000.0002.01  COST: 10        TLV2
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10         TLV128

0000.0000.0002.00-00* 0x0000000b   0xd5e4        1049          97      0/0/0
 SOURCE       0000.0000.0002.00
 NLPID        IPV4
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.2
 INTF ADDR    10.1.234.2
 NBR  ID      0000.0000.0002.02  COST: 10
 NBR  ID      0000.0000.0002.01  COST: 10
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10

0000.0000.0002.01-00* 0x00000006   0x6c89        1049          66      0/0/0    伪节点
 SOURCE       0000.0000.0002.01
 NLPID        IPV4                         TLV129
 NBR  ID      0000.0000.0002.00  COST: 0          TLV2
 NBR  ID      0000.0000.0003.00  COST: 0          TLV2
 NBR  ID      0000.0000.0001.00  COST: 0          TLV2

0000.0000.0003.00-00  0x0000001c   0xd99         793           97      0/0/0
 SOURCE       0000.0000.0003.00
 NLPID        IPV4
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.3
 INTF ADDR    10.1.234.3
 NBR  ID      0000.0000.0002.01  COST: 10
 NBR  ID      0000.0000.0002.02  COST: 10
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10

Wide风格略

六、路由相关

6.1 路由泄露

在L1区域中，L1设备不会同步L2的LSP，导致无法计算路由，所以ISIS设备会默认路由泄露
[Huawei-isis-1]import-route isis level-1 into level-2 # 自动产生

6.1.1 ATT

ATT位（Attach Bit） 是IS-IS协议中 Level-1 LSP（链路状态协议数据单元） 的头部标志位（第8位），用于指示 Level-1-2路由器是否连接到Level-2骨干区域。其核心作用是为Level-1区域内（ATT比特位只会在L1的LSP置1）的路由器提供访问外部区域（Level-2或其他自治系统）的默认路由。

6.1.2 ATT产生条件

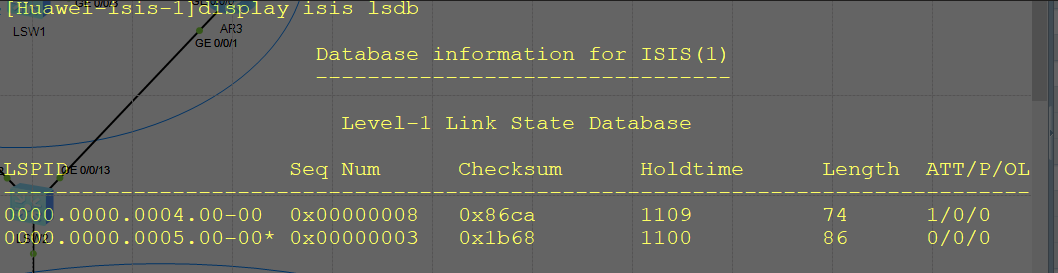

当L1/2的路由器至少存在一个不在相同区域的L2的邻居时，ATT才会置1

ATT比特位只会在L1的LSP置1

6.1.3 ATT的影响

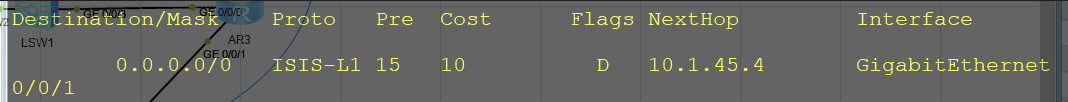

当level-1的设备发现level-1 lsdb中 ATT=1，就自动计算出一条默认路由指向最近（Cost开销最小）的level-1-2设备

6.2 反向泄露

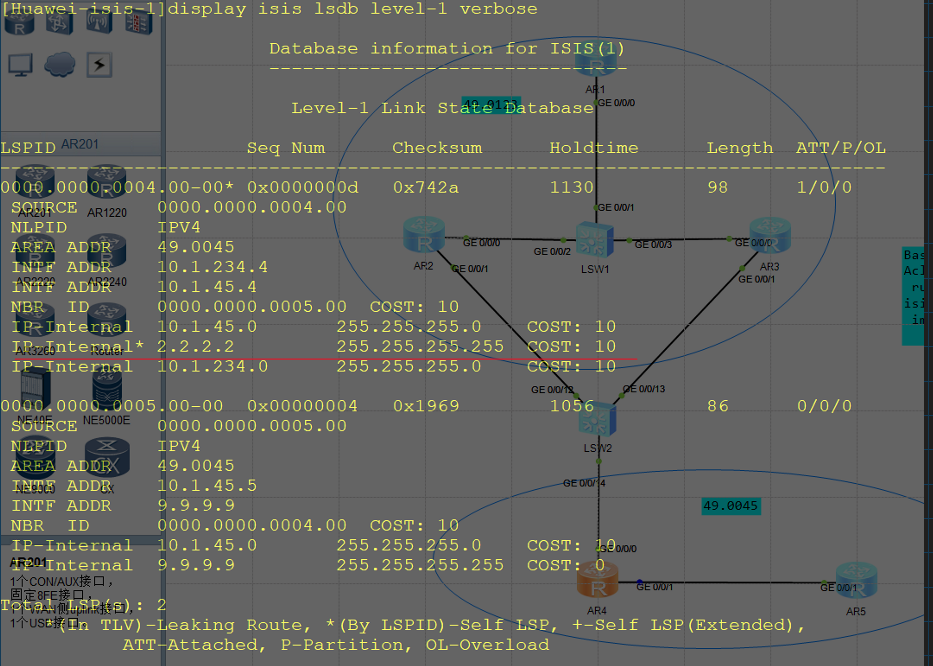

为了防止L1区域去往L2区域会产生次优路径，有时候需要泄露L2的路由到L1的路由中。
Basic ACL 2000, 1 rule
Acl's step is 5
 rule 5 permit source 2.2.2.2 0 (1 matches)

isis
 import-route isis level-2 into level-1 filter-policy 2000

6.2.1 DN

DN位（Down Bit） 是IS-IS协议中LSP（链路状态协议数据单元）的一个标志位，标记在 TLV 135（Extended IP Reachability） 或 TLV 236（IPv6 Reachability） 的路由前缀中。其核心作用是 防止路由环路

6.2.2 DU产生条件

为当路由器将 非IS-IS原生路由（如反向ISIS/BGP/OSPF/静态路由）引入IS-IS时，会给路由打上DN置位

6.2.3 DN现象

6.3 路由汇聚

在IS-IS协议中，Level-1与Level-2之间的路由渗透（Route Leaking）通常是基于叶子信息（Leaf Information，即具体的IP前缀路由）进行的。由于这些泄露的明细路由具有连续性和可聚合性（如属于同一CIDR地址块），因此可以通过手动配置路由汇总（Route Summarization）在区域边界（如Level-1-2路由器）进行聚合，以优化路由表规模。

Level-1汇总到Level-2：由Level-1-2路由器（ABR）将Level-1区域的明细路由汇总后发布到Level-2骨干区域。

Level-2汇总到Level-1：较少使用，通常不建议（可能破坏Level-1区域的连通性）。
# mmary ip-address mask [ avoid-feedback | generate_null0_route | tag tag-value | [ level-1 | level-1-2 | level-2 ] ]
# level-1 是Level-2汇总到Level-1
# level-2 是Level-1汇总到Level-2

@ 可选 generate_null0_route 产生防环黑洞路由
@ Summary xxxx 修改汇总cost 默认继承最大的路由

七、IS-IS v6简介

IS-IS是一个集成协议，通过TLV 229（Multi-Topology Identifier）扩展实现,专门为IPV6地质族定制的多个拓扑，可以区分各个业务的SPF数，使用TLV 237（可达性）、TLV 222（邻居）来进行计算新拓扑。

MT ID

在TLV 229（Multi-Topology Identifier中，如果两个邻居之间没有任何共同的MT ID，那么这两个邻居将不会形成邻接关系，并在TLV237中也会携带对比。

7.1 IS-IS MT

TLV 232（IPv6接口地址）作为接口下一跳的地址不变，其余的变化如下。

禁用TLV236字段，新增TLV 237的格式支持多拓扑隔离（含Topology ID）

因为SPF的计算，新增TLV222邻居字段，即拥有TLV22和TLV222两个字段，拥有多邻居达到多拓扑目地。

特性 单拓扑模式 多拓扑模式

协议支持 所有接口必须同时支持IPv4和IPv6 接口可仅支持IPv4或IPv6

拓扑独立性 IPv4和IPv6共享同一拓扑 IPv4本身不同TLV区分IPv6，IPv6可以分别使用独立拓扑

TLV类型 TLV 236（IPv6叶子）、TLV22（邻居） TLV 237（IPv6叶子）、TLV 222（邻居）

典型场景 双栈网络，接口均支持IPv4/IPv6 部分接口仅支持IPv4或IPv6

特性	单拓扑模式	多拓扑模式
协议支持	所有接口必须同时支持IPv4和IPv6	接口可仅支持IPv4或IPv6
拓扑独立性	IPv4和IPv6共享同一拓扑	IPv4本身不同TLV区分IPv6，IPv6可以分别使用独立拓扑
TLV类型	TLV 236（IPv6叶子）、TLV22（邻居）	TLV 237（IPv6叶子）、TLV 222（邻居）
典型场景	双栈网络，接口均支持IPv4/IPv6	部分接口仅支持IPv4或IPv6

7.1.1 单拓扑配置

[Huawei-isis-1]ipv6 enable

7.1.1 多拓扑配置

[Huawei-GigabitEthernet0/0/0]isis ipv6 enable

7.2 IS-IS v6-SPF计算

7.2.1 IPv6单拓扑

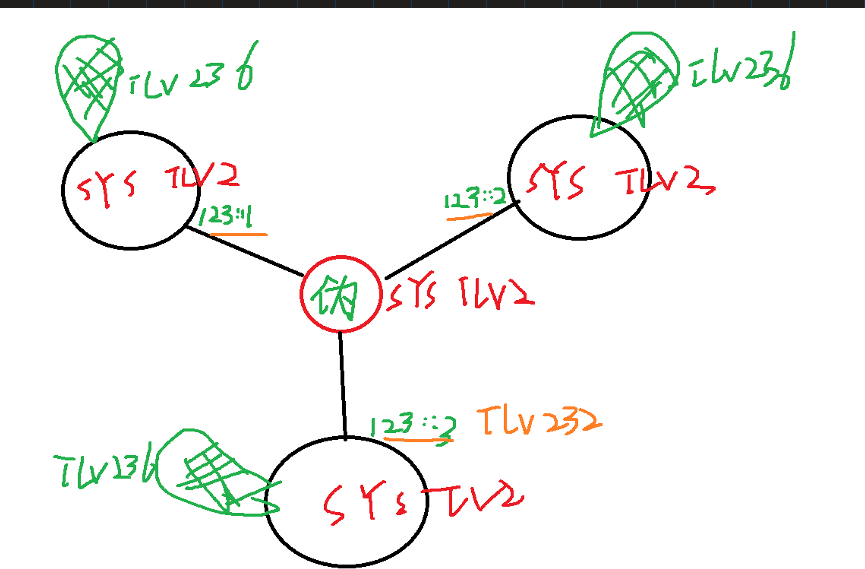

新增TLV232 （IPV6接口IP）TLV128/130/135(IPV4叶子信息) / TLV236（IPV6叶子信息）| 原本TLV2/22 （对端设备地址）

黄色部分是wide风格

                        Database information for ISIS(1)
                        --------------------------------

                          Level-2 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0001.00-00  0x0000000c   0x8519        1046          109     0/0/0
 SOURCE       0000.0000.0001.00
 NLPID        IPV4
 NLPID        IPV6
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.1
 INTF ADDR V6 2001:123::1                       # TLV232
 Topology     Standard                        # TLV229
 NBR  ID      0000.0000.0002.01  COST: 10      # TLV2
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10        #TLV128
 IPV6         2001:123::/64                    COST: 10        #  TLV236

0000.0000.0002.00-00* 0x0000000f   0x1fb3        950           152     0/0/0
 SOURCE       0000.0000.0002.00
 NLPID        IPV4
 NLPID        IPV6
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.2
 INTF ADDR    10.1.234.2
 INTF ADDR    2.2.2.2
 INTF ADDR V6 2001:123::2
 Topology     Standard
 NBR  ID      0000.0000.0002.02  COST: 10
 NBR  ID      0000.0000.0002.01  COST: 10
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10
 IP-Internal  10.1.234.0      255.255.255.0    COST: 10
 IP-Internal  2.2.2.2         255.255.255.255  COST: 0
 IPV6         2001:123::/64                    COST: 10

0000.0000.0002.01-00* 0x00000008   0xf86b        950           67      0/0/0
 SOURCE       0000.0000.0002.01
 NLPID        IPV4
 NLPID        IPV6
 NBR  ID      0000.0000.0002.00  COST: 0
 NBR  ID      0000.0000.0001.00  COST: 0
 NBR  ID      0000.0000.0003.00  COST: 0

0000.0000.0003.00-00  0x0000000e   0xcaa6        935           136     0/0/0
 SOURCE       0000.0000.0003.00
 NLPID        IPV4
 NLPID        IPV6
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.3
 INTF ADDR    10.1.234.3
 INTF ADDR V6 2001:123::3
 Topology     Standard
 NBR  ID      0000.0000.0002.01  COST: 10
 NBR  ID      0000.0000.0002.02  COST: 10
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10
 IP-Internal  10.1.234.0      255.255.255.0    COST: 10
 IPV6         2001:123::/64                    COST: 10

7.2.2 IPv6多拓扑

新增TLV232 （IPV6接口IP）TLV128/130/135(IPV4叶子信息)/TLV237（叶子信息）| 新增TLV2/22 TLV222（对端设备地址）

组件	作用	与TLV 229的关系
TLV 237	描述多拓扑IPv6可达性信息。	TLV 229声明拓扑存在后，TLV 237携带路由细节。
TLV 222	描述多拓扑邻居关系。	TLV 229声明的MT ID需与邻居TLV 222中的MT ID一致。

                        Database information for ISIS(1)
                        --------------------------------

                          Level-2 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0001.00-00* 0x00000010   0xa8ed        1177          128     0/0/0
 SOURCE       0000.0000.0001.00
 NLPID        IPV4
 NLPID        IPV6
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.1
 INTF ADDR V6 2001:123::1                      TLV232
 Topology     Standard, IPV6                     TLV229
 NBR  ID      0000.0000.0002.01  COST: 10                 TLV2
+MT NBR ID    0000.0000.0002.01  COST: 10         	MT: 2 (IPV6)  TLV222
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10        TVL1228
 IPV6         2001:123::/64                    COST: 10         MT: 2     TLV237

0000.0000.0002.00-00  0x00000013   0x18b2        1186          171     0/0/0
 SOURCE       0000.0000.0002.00
 NLPID        IPV4
 NLPID        IPV6
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.2
 INTF ADDR    10.1.234.2
 INTF ADDR    2.2.2.2
 INTF ADDR V6 2001:123::2
 Topology     Standard, IPV6
 NBR  ID      0000.0000.0002.02  COST: 10
 NBR  ID      0000.0000.0002.01  COST: 10
+MT NBR ID    0000.0000.0002.01  COST: 10         	MT: 2 (IPV6)
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10
 IP-Internal  10.1.234.0      255.255.255.0    COST: 10
 IP-Internal  2.2.2.2         255.255.255.255  COST: 0
 IPV6         2001:123::/64                    COST: 10         MT: 2

0000.0000.0002.01-00  0x00000009   0xf66c        902           67      0/0/0
 SOURCE       0000.0000.0002.01
 NLPID        IPV4
 NLPID        IPV6
 NBR  ID      0000.0000.0002.00  COST: 0
 NBR  ID      0000.0000.0001.00  COST: 0
 NBR  ID      0000.0000.0003.00  COST: 0

0000.0000.0002.02-00  0x0000000a   0x4519        902           67      0/0/0
 SOURCE       0000.0000.0002.02
 NLPID        IPV4
 NLPID        IPV6
 NBR  ID      0000.0000.0002.00  COST: 0
 NBR  ID      0000.0000.0004.00  COST: 0
 NBR  ID      0000.0000.0003.00  COST: 0

0000.0000.0003.00-00  0x00000013   0x942e        1178          185     0/0/0
 SOURCE       0000.0000.0003.00
 NLPID        IPV4
 NLPID        IPV6
 AREA ADDR    49.0123
 INTF ADDR    10.1.123.3
 INTF ADDR    10.1.234.3
 INTF ADDR V6 2001:123::3
 INTF ADDR V6 2003::1
 Topology     Standard, IPV6
 NBR  ID      0000.0000.0002.01  COST: 10
 NBR  ID      0000.0000.0002.02  COST: 10
+MT NBR ID    0000.0000.0002.01  COST: 10         	MT: 2 (IPV6)
 IP-Internal  10.1.123.0      255.255.255.0    COST: 10
 IP-Internal  10.1.234.0      255.255.255.0    COST: 10
 IPV6         2001:123::/64                    COST: 10         MT: 2
 IPV6         2003::/64                        COST: 0          MT: 2

0000.0000.0004.00-00  0x00000013   0xf312        808           98      0/0/0
 SOURCE       0000.0000.0004.00
 NLPID        IPV4
 AREA ADDR    49.0045
 INTF ADDR    10.1.234.4
 INTF ADDR    10.1.45.4
 NBR  ID      0000.0000.0002.02  COST: 10
 IP-Internal  10.1.234.0      255.255.255.0    COST: 10
 IP-Internal  10.1.45.0       255.255.255.0    COST: 10
 IP-Internal  9.9.9.9         255.255.255.255  COST: 10

Total LSP(s): 6
    *(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
           ATT-Attached, P-Partition, OL-Overload

posted @ 2025-03-18 19:34 江寒雨阅读(302) 评论(0) 收藏举报

刷新页面返回顶部

加载中...

Routex

想观测这个世界
