VRRP协议

一、VRRP（虚拟路由冗余协议）简介

1.1 VRRP（虚拟路由冗余协议）使用场景

​ 虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时，VRRP机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。

1.2 VRRP（虚拟路由冗余协议）实现目的

冗余备份

VRRP可以将多台路由设备配置为缺省网关路由器。

负载分担

多台设备设置多个vrrp-group来实现网关的负载

1.2 VRRP（虚拟路由冗余协议）术语

虚拟路由器：由VRRP抽象生成出的逻辑路由器，此路由器上有虚拟IP和虚拟MAC地址

虚拟MAC：VRRP虚拟路由器的MAC地址，格式为 00-00-5E-00-01-{VRID}

二、VRRP（虚拟路由冗余协议）结构

2.1 VRRP报文格式

VRRP报文封装在IP报文中，在IP报文头中，源地址为发送报文接口的主IP地址（不是虚拟IP地址），目的地址是224.0.0.18，TTL是255

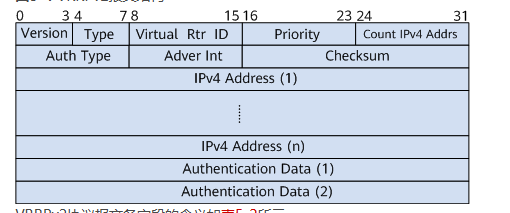

2.1.1VRRP v2 格式

报文字段	含义
Version	VRRP协议版本号，取值为2。
Type	VRRPv2报文的类型，取值为1，表示Advertisement。
Virtual Rtr ID	虚拟路由器ID。一个VRID唯一标识了一个虚拟路由器，取值范围为[1,255]。(所以一台路由器的接口最多可以运行255个VRRP组)
Priority	Master设备在备份组中的优先级。
Count IPv4 Addrs	备份组中虚拟IPv4地址的个数。
Auth Type	VRRPv2报文的认证类型。 协议中指定了3种类型：0：Non Authentication，表示无认证。 1：Simple Text Password，表示简单字符认证方式。 2：IP Authentication Header，表示HMAC-MD5认证方式。
Adver Int	VRRPv2报文的发送时间间隔，单位是秒。
Checksum	16位校验和，用于检测VRRPv2报文中的数据完整性。
IPv4 Address	VRRP备份组的虚拟IPv4地址，所包含的地址数定义在Count IPv4 Addrs字段。
Authentication Data	VRRPv2报文的认证字。目前只有简单字符认证和HMAC-MD5认证才用到该部分，对于其他认证方式，一律填0。

二、VRRP（虚拟路由冗余协议）原理

3.1 VRRP（虚拟路由冗余协议）优先级

Priority 0：当退出vrrp master，主动请求切换，保留，不能手工配置

Priority 255：当虚拟IP等于物理网关地址，此交换机是Owner（所有者），默认优先级为255，不能修改

Priority 100: 缺省优先级

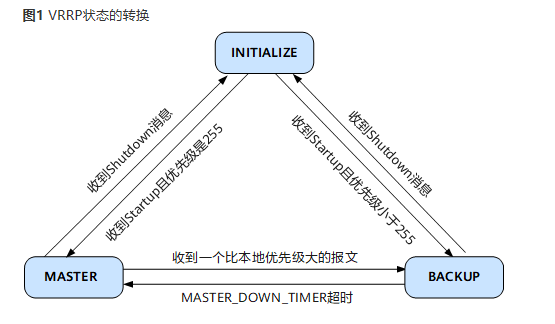

3.2 VRRP（虚拟路由冗余协议）状态机行为

3.2.1 INITIALIZE 初始化

当收到shutdown消息后进入的状态

检查自己是否是owner？如果是Owner（所有者）直接变为MASTER，否则进入BACKUP状态

3.2.2 BACKUP的行为

1. 不发送免费Arp
2. 不响应针对虚拟网关的的Arp request请求
3. 不转发针对dmac为vmac的流量
4. 侦听Master发送vrrp通告，启动MDI计时器，一旦计时器超时切master

3.2.3 MASTER 行为

1. 发送免费ARP，Smac是虚拟Mac，Dmac是广播
2. 响应针对vip（网关ip）的arp-request，回复arp-reply，包含vmac
3. 转发针对dmac为vmac的流量
4. 周期发送vrrp announcement（vrrp宣告）默认1s

3.3 Master_Down_Interval定时器

Master_Down_Interval定时器是Backup设备在该定时器超时后仍未收到通告，则会转换为Master状态。计算公式如下
$$
\text{Master_Down_Interval} = (3 \times \text{Advertisement_Interval}) + \text{Skew_time} \quad \text{（偏移时间）}
$$

Advertisement_Interval 默认1S
$$
\text{Skew_Time} = \frac{256 - \text{Backup Priority}}{256} \quad (\text{单位：秒})
$$

3.4 VRRP（虚拟路由冗余协议）选举流程

​ 初始化时，优先级越高的设备越容易成为Master，Master_Down_Interval定时器的时间优先级越大越短。

​ 当待Master_Down定时器超时后再切换至Master状态。先切换至Master状态的VRRP设备向其他设备（Backup设备）发送VRRP通告报文。

3.4.1 抢占问题

​ 如果VRRP通告报文中Master设备的优先级高于或等于Backup设备的优先级，则Backup设备保持Backup状态；

​ 如果VRRP通告报文中Master设备的优先级低于Backup设备的优先级，采用抢占方式的Backup设备将切换至Master状态，采用非抢占方式的Backup设备仍保持Backup状态。

3.5 VRRP（虚拟路由冗余协议）工作行为

触发条件	Master设备动作	Backup设备动作
收到优先级 > 本地优先级	立即切换为 Backup状态	保持Backup状态，重置MDI计时器
收到优先级 < 本地优先级	忽略，保持Master状态	判断抢占配置：  ▸ 抢占关闭 → 保持Backup  ▸ 抢占开启 → 根据延时切换Master
收到优先级 = 本地优先级	比较接口IP地址：  ▸ IP大 → 切Backup  ▸ IP小 → 保持Master	保持Backup状态，重置MDI计时器
收到优先级 = 0	不适用（此时设备已释放Master）	等待Skew_Time后切换为Master
本机主动关闭VRRP（接口shutdown）	发送 Priority=0，强制释放Master	立即检测到Priority=0，触发快速切换（无需等待MDI超时）

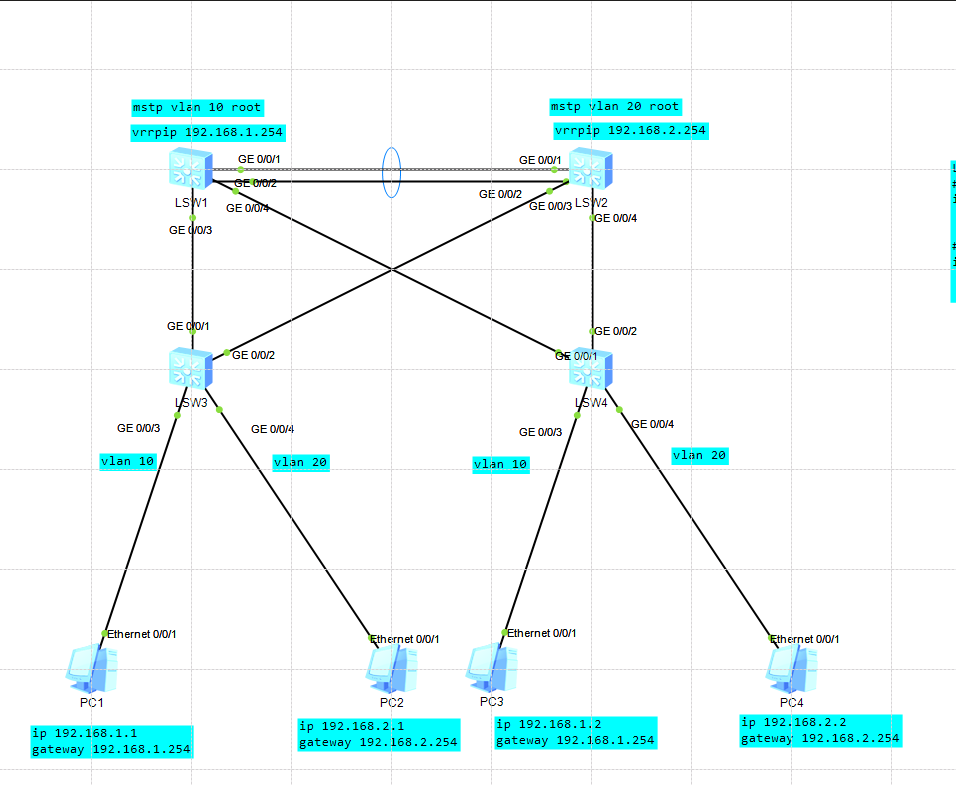

四、VRRP（虚拟路由冗余协议）典型配置

# LSW1
#
interface Vlanif10
ip address 192.168.1.254 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
#
interface Vlanif20
ip address 192.168.2.100 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.2.254

# lSW2
#
interface Vlanif20
ip address 192.168.2.254 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.2.254
#
interface Vlanif10
ip address 192.168.1.100 255.255.255.0
vrrp vrid 1 virtual-ip 192.168.1.254
