linux led flash驱动分析

led作为嵌入式设备中常见的器件，特别是在手机上，一般手机现在都会配置1-2led灯，用于camera补光和手电筒照明功能。

led驱动是字符设备，数据流和操作比较简单。

闪光灯的几种模式

torch，闪烁，瞬间亮，高电流

flash，闪光，持续亮，低电流

switch，控制led亮灭。

手机的fled lash驱动有所谓主闪预闪电流说法，涨个用的就是torch模式吗，touch模式高电流，短时间亮度大，适合需要需要补光的场景



kernel下闪光灯节点是/sys/class/leds/

开touch

echo 50 > /sys/class/leds/led_touch1/brightness

关touch

echo 0 > /sys/class/leds/led_touch1/brightness

flash节点同理

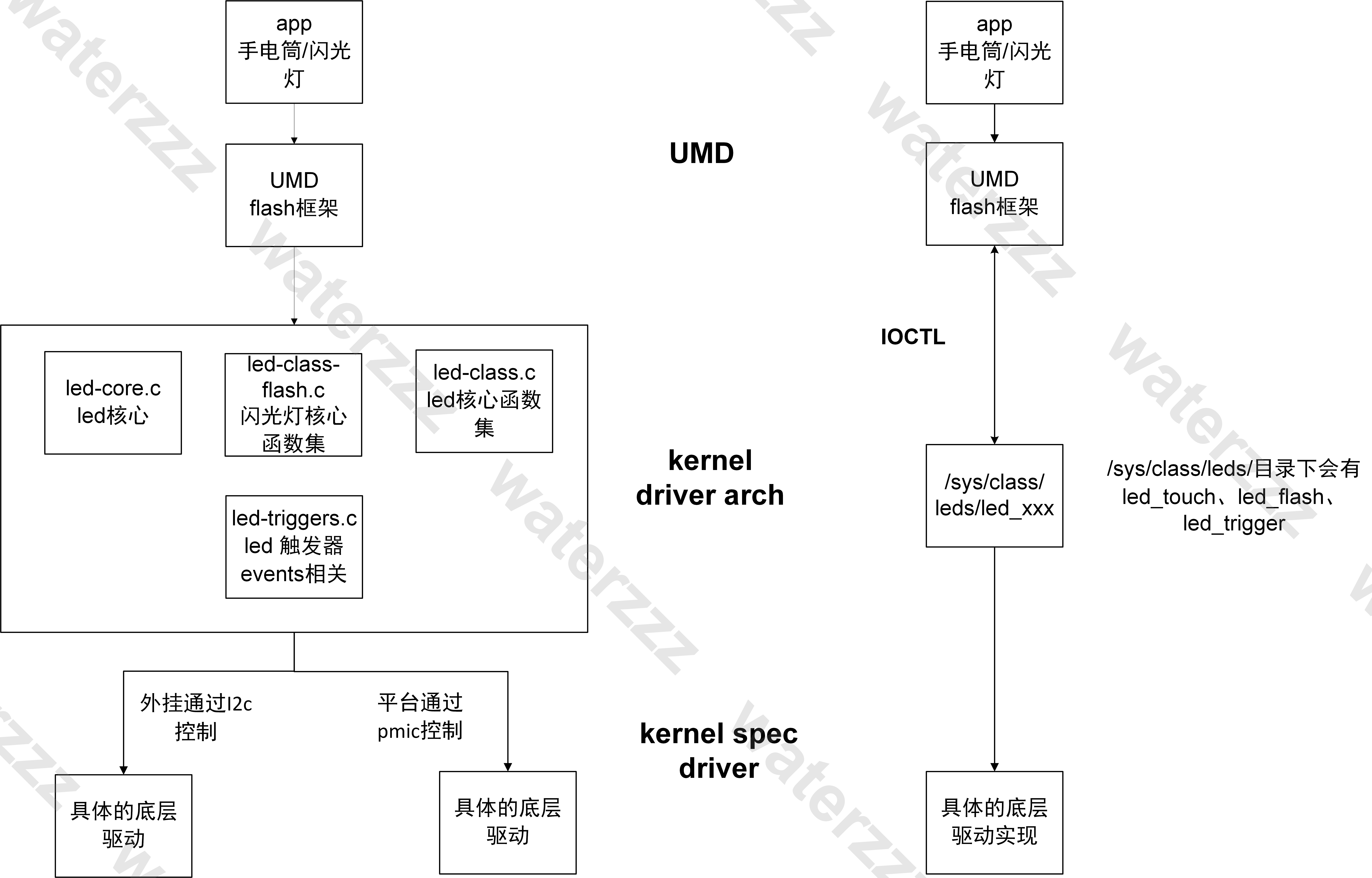

linux flash框架图，kernel版本4.19





具体的驱动基本上是对probe、show、store等ops方法的实现，同时控制flash的寄存器状态。一般来说flash有几种寄存器，电流大小寄存器，电流档位寄存器、中断控制寄存器（控制亮灭）等。

这个后面有空再结合具体驱动进行分析
