LiteFlow 框架分析系列（一）：工作原理与快速入门

LiteFlow 框架分析系列（一）：工作原理与快速入门

摘要

本篇作为 LiteFlow 框架分析系列的第一篇，主要带大家宏观了解 LiteFlow 是什么，它的核心设计理念是什么，以及它是如何通过一套简单的 DSL（领域特定语言）规则来驱动复杂的业务逻辑的。我们将通过一个简单的示例，结合 PlantUML 时序图，展示 LiteFlow 的运行机制。

1. LiteFlow 是什么？

简单来说，LiteFlow 就是一个编排式的规则引擎。

想象一下，你的代码里是不是充满了各种 if-else，或者一堆臃肿的 Service 调用？业务流程复杂的时候，改一个逻辑可能要动好几个文件，牵一发而动全身。

LiteFlow 的出现就是为了解决这个问题。它把你的业务逻辑拆分成一个个独立的“组件”（Component），然后通过一个规则文件（EL 表达式）把这些组件像搭积木一样串起来。

核心思想就两点：

1. 组件化：把业务逻辑切碎。
2. 编排化：用规则来决定执行顺序。

2. 核心概念

在深入源码之前，咱们得先对齐一下 LiteFlow 的几个核心概念，这就像学外语先背单词一样。

• Node (节点)：流程中最小的执行单元。你可以把它理解为一个 Java 类，里面写了具体的业务代码。
• Component (组件)：Node 的具体实现。在代码里，通常继承 NodeComponent 类。
• Chain (流程链)：一串 Node 的组合。比如“先执行 A，再执行 B，如果 A 成功了再执行 C”，这就是一条 Chain。
• EL (表达式语言)：用来定义 Chain 的语法。LiteFlow 独创了一套非常丝滑的语法，比如 THEN(a, b, c) 表示串行执行，WHEN(a, b, c) 表示并行执行。
• Slot (槽/上下文)：流程执行的数据容器。你可以把它看作是一个流动的 Map，所有组件都可以从里面存取数据，实现数据共享。

3. 工作原理

LiteFlow 是怎么跑起来的呢？咱们用一张图来说明。

当你在 Spring Boot 启动的时候，LiteFlow 会做这么几件事：

1. 加载配置：读取 liteflow.rule-source 配置的规则文件。
2. 解析规则：把 XML/JSON/YAML 里的规则解析成内存里的 Chain 和 Node 对象。
3. 注册组件：把你的 Java Component 注册到 LiteFlow 的容器里。

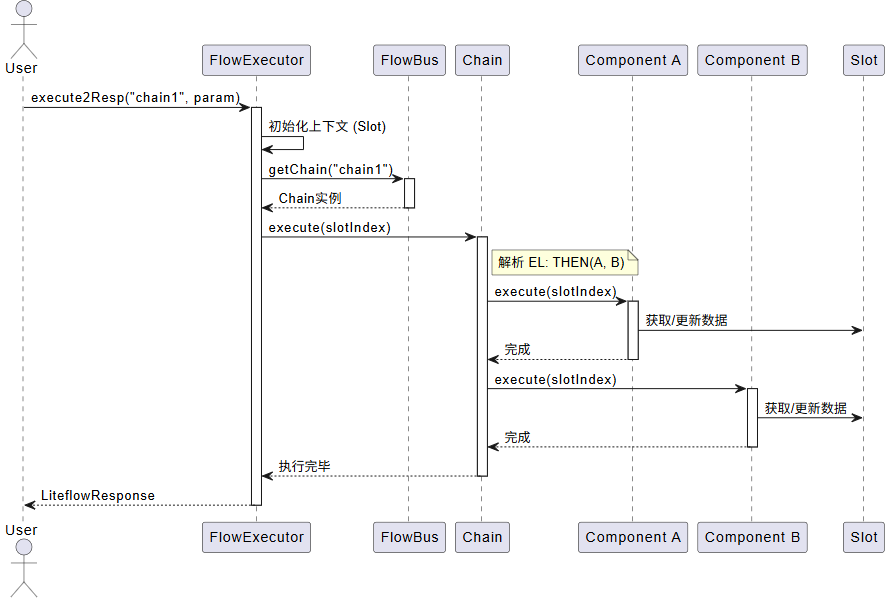

当你调用 flowExecutor.execute2Resp("chain1", param) 时：

关键步骤解析：

1. 找链：FlowBus 是 LiteFlow 的“交通枢纽”，它管理着所有的 Chain。执行器首先问它要到名为 chain1 的链。
2. 执行链：Chain 拿到后，根据定义好的 EL 规则（比如 THEN(A, B)），依次调度组件。
3. 组件执行：组件 A 和 B 依次运行。注意，它们之间不直接传递参数，而是通过 Slot 这个公共区域来交换数据。这大大降低了耦合度！

4. 快速上手示例

光说不练假把式，咱们看个最简单的 Spring Boot 集成例子。

第一步：定义组件

@LiteflowComponent("a")
public class ACmp extends NodeComponent {
    @Override
    public void process() {
        System.out.println("ACmp executed!");
        // 往上下文放点东西
        this.getContextBean(DefaultContext.class).setData("data", "hello");
    }
}

@LiteflowComponent("b")
public class BCmp extends NodeComponent {
    @Override
    public void process() {
        System.out.println("BCmp executed!");
        // 从上下文拿东西
        String data = this.getContextBean(DefaultContext.class).getData("data");
        System.out.println("Data from A: " + data);
    }
}

第二步：定义规则 (flow.el.xml)

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="chain1">
        THEN(a, b);
    </chain>
</flow>

第三步：启动执行

@Component
public class TestRunner implements CommandLineRunner {

    @Resource
    private FlowExecutor flowExecutor;

    @Override
    public void run(String... args) throws Exception {
        LiteflowResponse response = flowExecutor.execute2Resp("chain1", "arg");
        if (response.isSuccess()){
            System.out.println("执行成功");
        }
    }
}

5. 总结

这一篇我们主要通过白话的方式介绍了 LiteFlow 的“世界观”。

• 它的核心价值：解耦。把“做什么”（Component）和“怎么做”（Rule）分开了。
• 它的运行方式：FlowExecutor 接收指令 -> FlowBus 查找流程 -> Chain 调度组件 -> Slot 传递数据。

LiteFlow 就像一个精密的生产线指挥系统，你只需要负责造零件（组件）和画图纸（规则），剩下的调度工作，它全包了。
