一、OSPF的基本概念

二、OSPF的网络类型（DR/BDR选举）



一、OSPF的基本概念

1、OSPF协议概述

  ospf（开放最短路径优先）

  通用的路由协议，链路状态路由协议

  度量值：Cost（参考带宽/接口带宽）

  OSPF设备会了解网络的结构，从而根据最低Cost值选择出最优路径。



2、OSPF概述

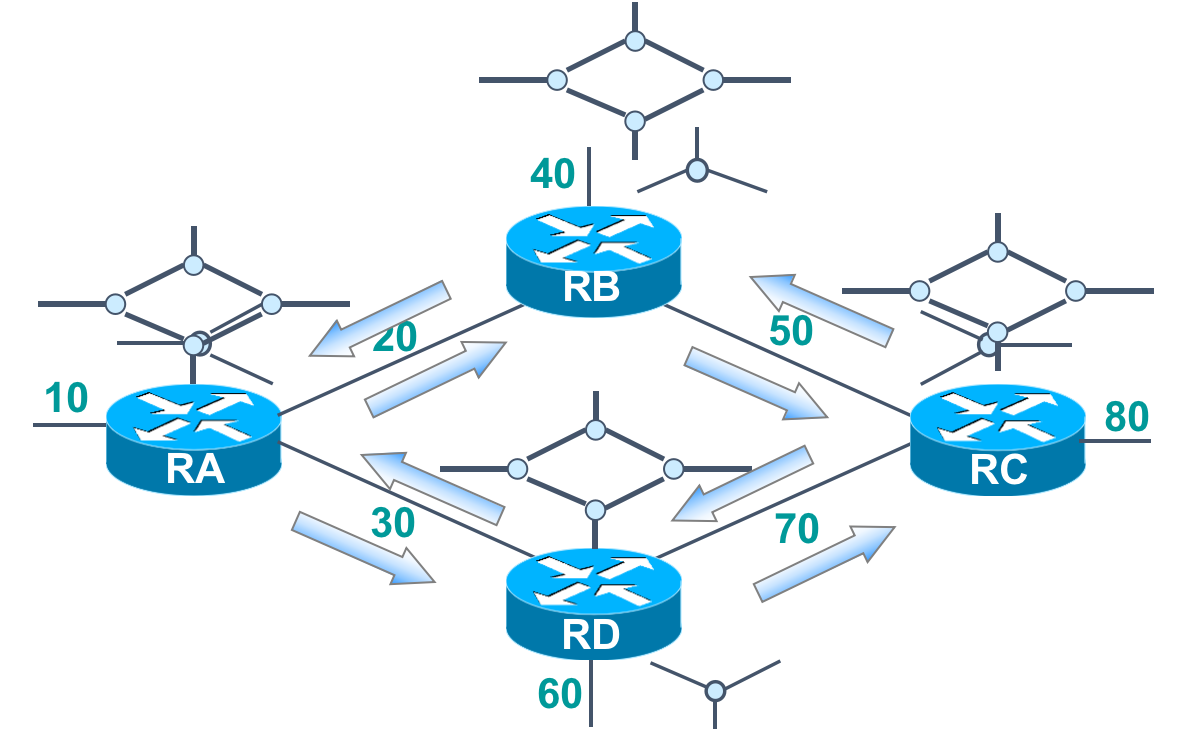

   邻居列表  链路状态数据库  路由表

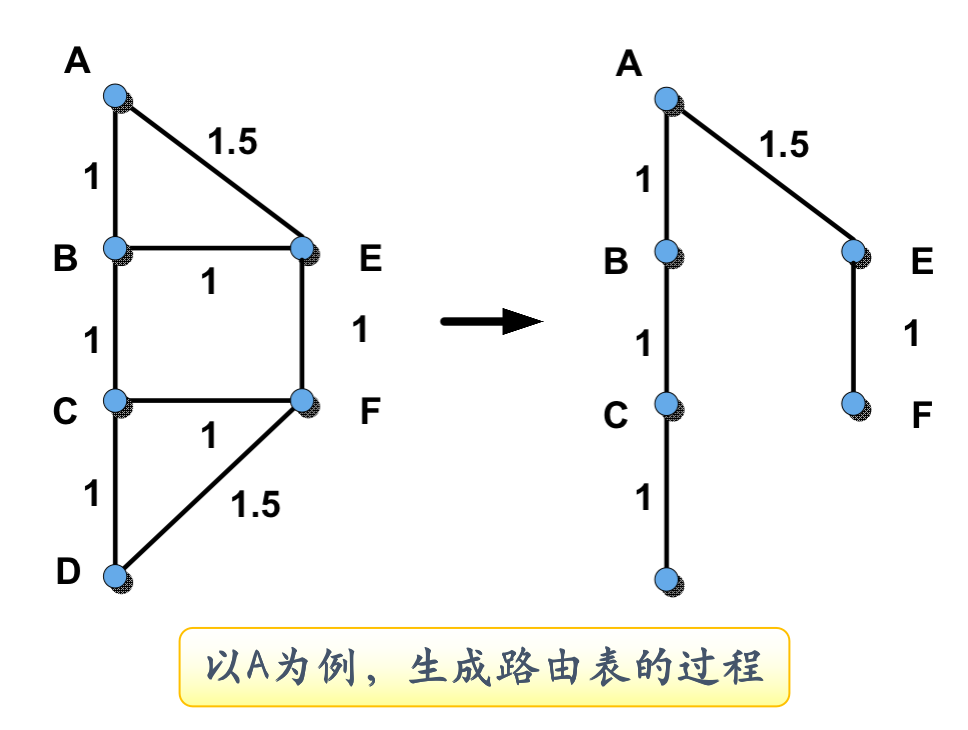

   建立邻接关系---链路状态数据库---最短路径树---路由表



  设备在了解了全网结构及最小Cost后，根据最小Cost值的路由信息将路由表条目写入路由表。

3、OSPF区域

  为了适应大型网络，ospf提出区域的概念

  区域ID-不同区域使用不同的Area ID

  骨干区域和非骨干区域

Cisco系列设备解释的Area ID为整数 华为系列设备解释的Area ID为整数和点分十进制。

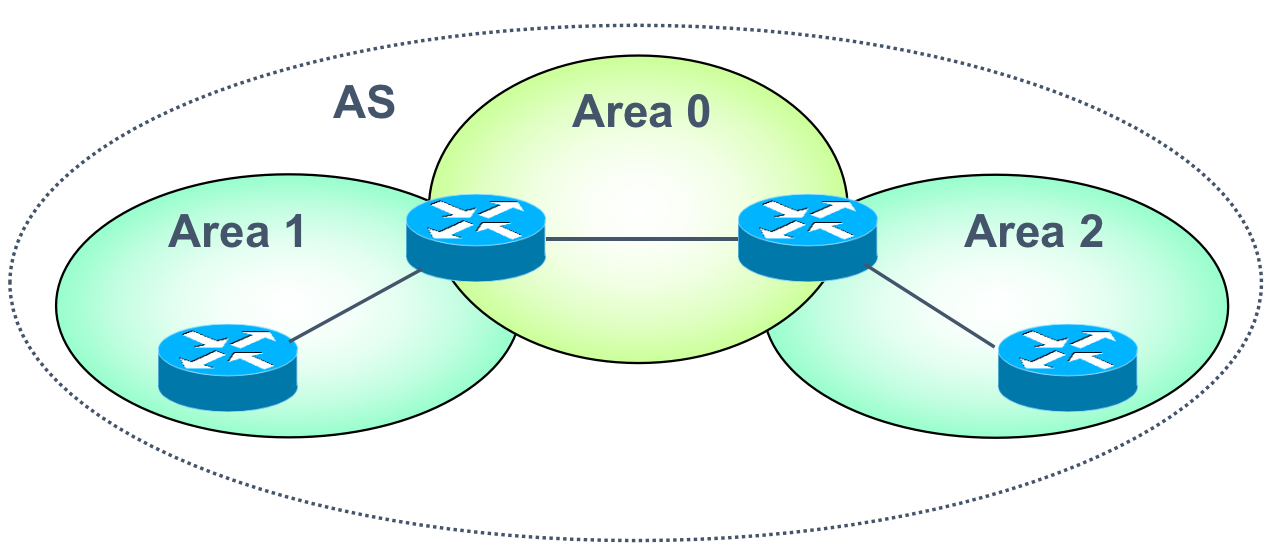

Area ID为0，说明这个是骨干区域，其他区域必须和骨干区域相连。

区域类型	Area id	区域性质
骨干区域	0	必须存在，在多区域的OSPF网络中起到信息交换中枢的功能。其它区域必须与之相连
标准区域	1-xxx之间的整数
特殊区域	1-xxx之间的整数	末梢区域或者是完全末梢区域





4、Router-id

  Router-id并不是OSPF的特有属性，BGP、EIGRP也有此概念

  Router-id用于标记网络中运行了动态路由协议的设备

  Router-id用点分十进制的形式表示

Router-id在配置ospf进程的时候手动输入，如果没有配置Router-id，则按照如下规则选举

  1、如果配置了一个Loopback地址，则它就是Router-id

  2、如果配置了多个Loopback地址，则选举数值最大的Loopback地址作为Router-id

  3、如果没有配置Loopback地址，则选举物理接口上数值最大的IP地址作为Router-id

为了便于管理，要求OSPF设备必须配置一个Loopback地址，并在配置OSPF的时候手工指定Router-id

两台设备的Router-id不能相同，否则邻居起不来。

如果Router-ID配置错误或者漏配了Router-id，则需要把Router-ID改正后，再到特权模式下使用clear ip ospf process重置OSPF进程。

5、OSPF邻居与邻接

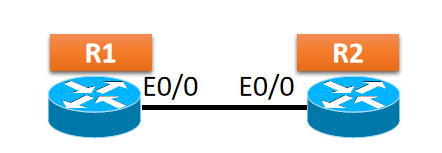

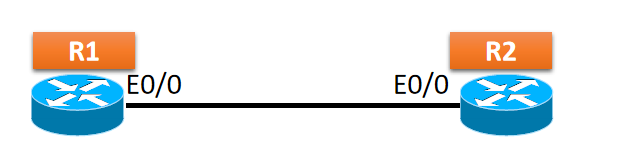

  R1和R2通过E0/0直连在一起，如果R1和R2的E0/0都运行OSPF且到达完全邻接状态（FULL），则R1和R2互为ospf邻居 。ospf邻居没达到完全邻接关系也叫邻居没有起来，邻居没有起来就不能传递LSA和路由表。

  R1和R2要形成完全邻接关系，需要经历7个状态，相互收发5种类型的OSPF数据包。

ospf的包类型	描述
Hello包	用于发现和维持邻居关系，选举DR和BDR
数据包描述包（DBD）	用于向邻居发送摘要信息以同步链路状态数据库
链路状态请求包（LSR）	在路由器收到包含新信息的DBD后发送，用于请求更详细的信息
链路状态更新包（LSU）	收到LSR后发送链路状态通告（LSA），一个LSU数据包可能包含几个LSA
链路状态确认包（LSAck）	确认已经收到LSU，每个LSA需要被分别确认

6、ospf邻接关系的建立

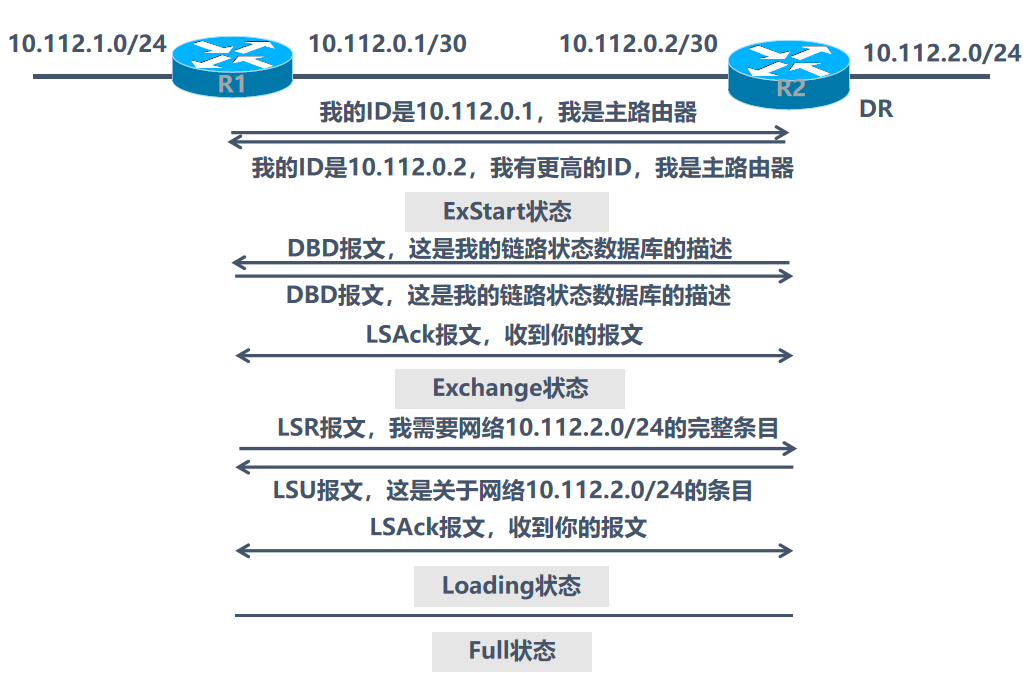

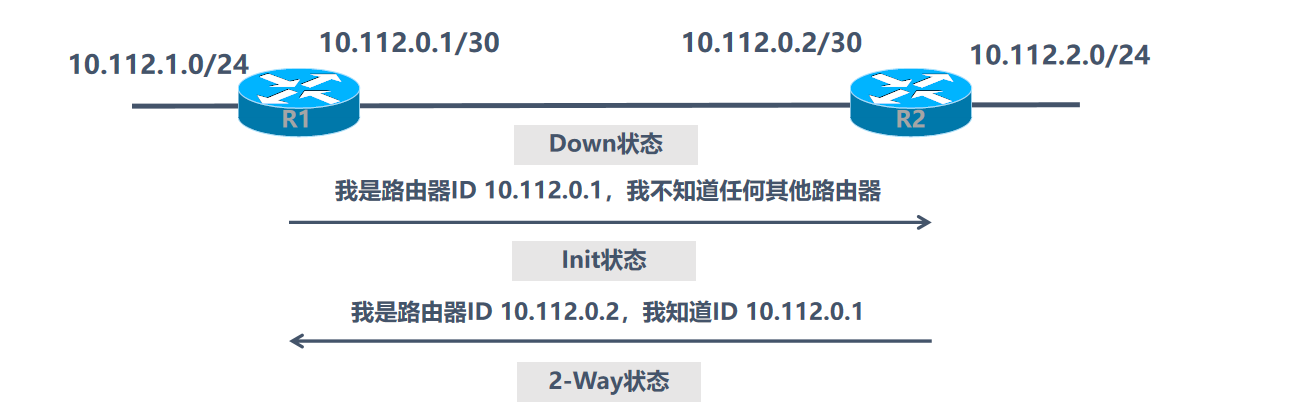

  ospf启动的第一个阶段是使用Hello报文建立双向通信的过程

  ospf启动的第二个阶段是建立完全邻接关系

7、OSPF无法达到Full状态的部分原因分析

ping 不通	物理链路断开了
	设备之间互联地址配置错误
Ping的通	一端对联地址是否配置错或发布对联地址段
	对联接口是否调用了acl，禁止了ospf数据包通行
	ospf的Hello时间间隔或dead时间间隔不一致
	network-type不匹配
	router id 冲突
	ospf认证不一致



二、OSPF的网络类型

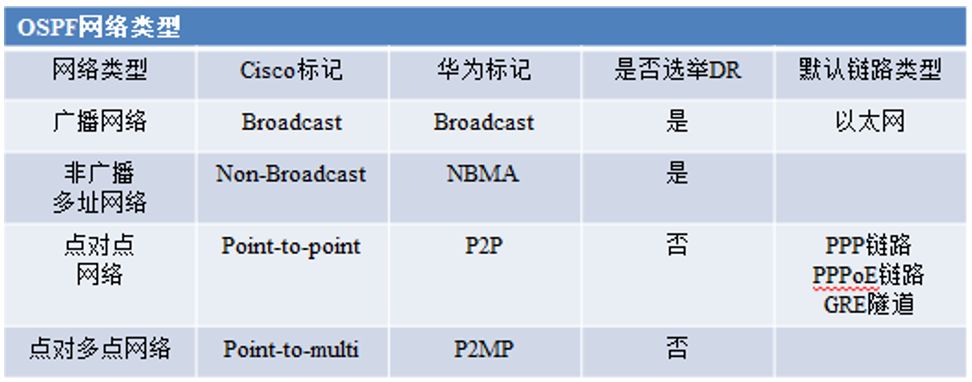

1、ospf将网络划分为四种类型

  点到点网络

  广播多路访问网络

  非广播多路访问网络

  点到多点网络

2、广播网络中的DR的选举

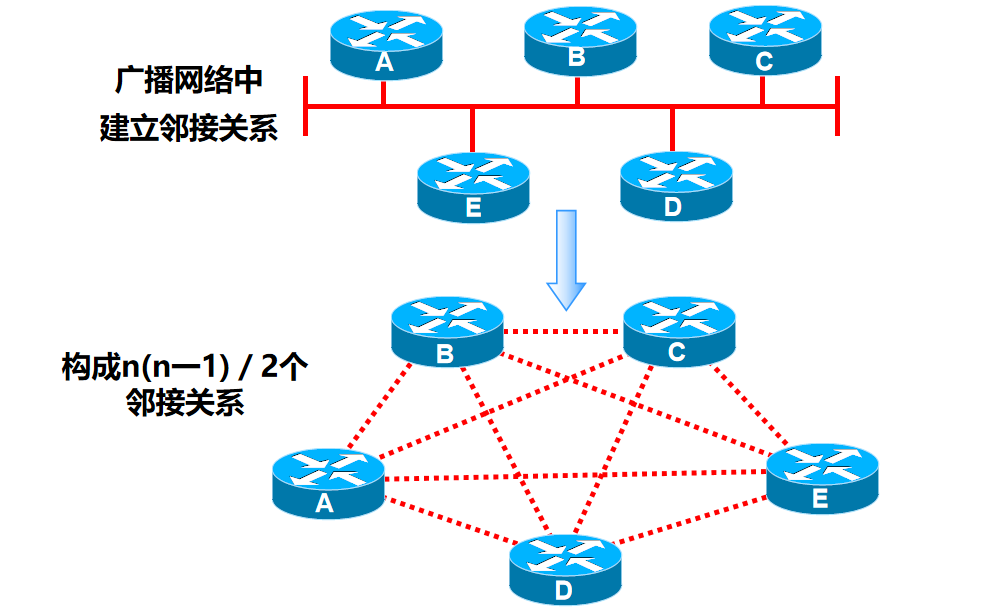

  DR和BDR（BMA/NMBA允许一个接口建立多个邻居）

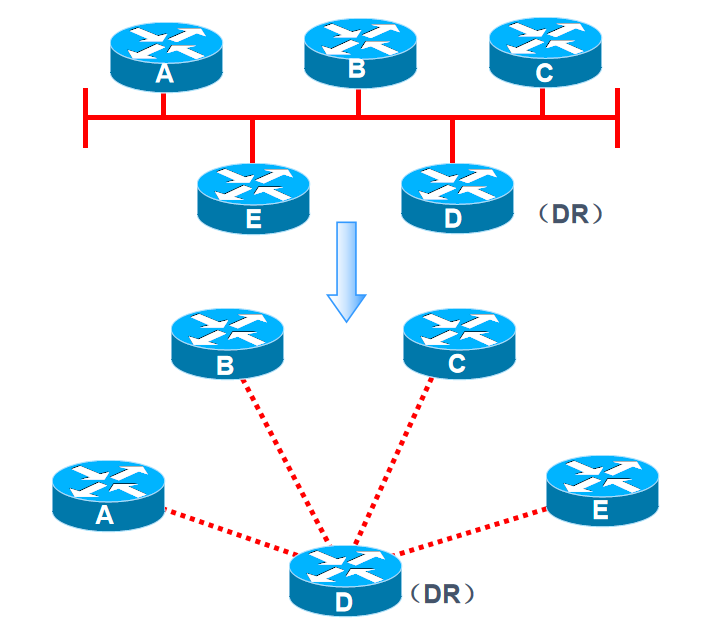

指定路由器（DR）一个接口建立多个邻居

其它路由器（DRothers）只和DR及BDR形成邻接关系

3、DR和BDR的选举方法

  自动选举DR和BDR---网段上Router ID最大的路由器将被选举为DR，第二大的将被选举成BDR

  手工选举DR和BDR

    优先级范围是0-255，数值越大越优先，默认为1

    如果优先级相同，则需要比较Router ID

    如果路由器的优先级被设置为0，它将不参与DR和BDR的选举

DR和BDR的选举过程

  路由器的优先级可以影响一个选举过程，但是它不能强制更换已经存在的DR或BDR路由器（DR和BDR的选举不存在抢占功能）

OSPF的组播地址

  224.0.0.5---其他路由器发送给DR

  224.0.0.6---DR发送给其他路由器

注意：在目前常见的三层接口互联的ospf互联邻居上，是否选DR和BDR意义不大。不过ospf的组播地址要记住。
