第八周博客作业

1、简述osi七层模型和TCP/IP五层模型　　　　1.开放系统互联 OSI 模型，理论上的网络模型，对我们学习和了解网络架构很有帮助，1984年，ISO发布                    名的OSI(Open System Interconnection)标准，它定义了网络互联的7层框架，物理层、数据链路层、                    网络层、传输层、会话层、表示层和应用层），即OSI开放系统互连参考模型

第7层 应用层
应用层（Application Layer）提供为应用软件而设的接口，以设置与另一应用软件之间的通信。例如:
HTTP、HTTPS、FTP、TELNET、SSH、SMTP、POP3、MySQL等
第6层 表示层
主条目：表示层（Presentation Layer）把数据转换为能与接收者的系统格式兼容并适合传输的格式
第5层 会话层
会话层（Session Layer）负责在数据传输中设置和维护电脑网络中两台电脑之间的通信连接。
第4层 传输层
传输层（Transport Layer）把传输表头（TH）加至数据以形成数据包。传输表头包含了所使用的协议
等发送信息。例如:传输控制协议（TCP）等。
第3层 网络层
网络层（Network Layer）决定数据的路径选择和转寄，将网络表头（NH）加至数据包，以形成报文。
网络表头包含了网络数据。例如:互联网协议（IP）等。
第2层 数据链接层
数据链路层（Data Link Layer）负责网络寻址、错误侦测和改错。当表头和表尾被加至数据包时，会形
成信息框（Data Frame）。数据链表头（DLH）是包含了物理地址和错误侦测及改错的方法。数据链
表尾（DLT）是一串指示数据包末端的字符串。例如以太网、无线局域网（Wi-Fi）和通用分组无线服务
（GPRS）等。分为两个子层：逻辑链路控制（logical link control，LLC）子层和介质访问控制
（Media access control，MAC）子层
第1层 物理层
物理层（Physical Layer）在局部局域网上传送数据帧（Data Frame），它负责管理电脑通信设备和网
络媒体之间的互通。包括了针脚、电压、线缆规范、集线器、中继器、网卡、主机接口卡等

　　2.TCP/IP 模型  ，事实上的网络模型，TCP/IP是一个Protocol Stack，包括TCP、IP、UDP、ICMP、RIP、TELNET、FTP、SMTP、ARP等许多

协议，最早发源于1969年美国国防部（缩写为DoD）的因特网的前身ARPA网项目，1983年1月1日，TCP/IP取

代了旧的网络控制协议NCP，成为今天的互联网和局域网的基石和标准,由互联网工程任务组负责维护

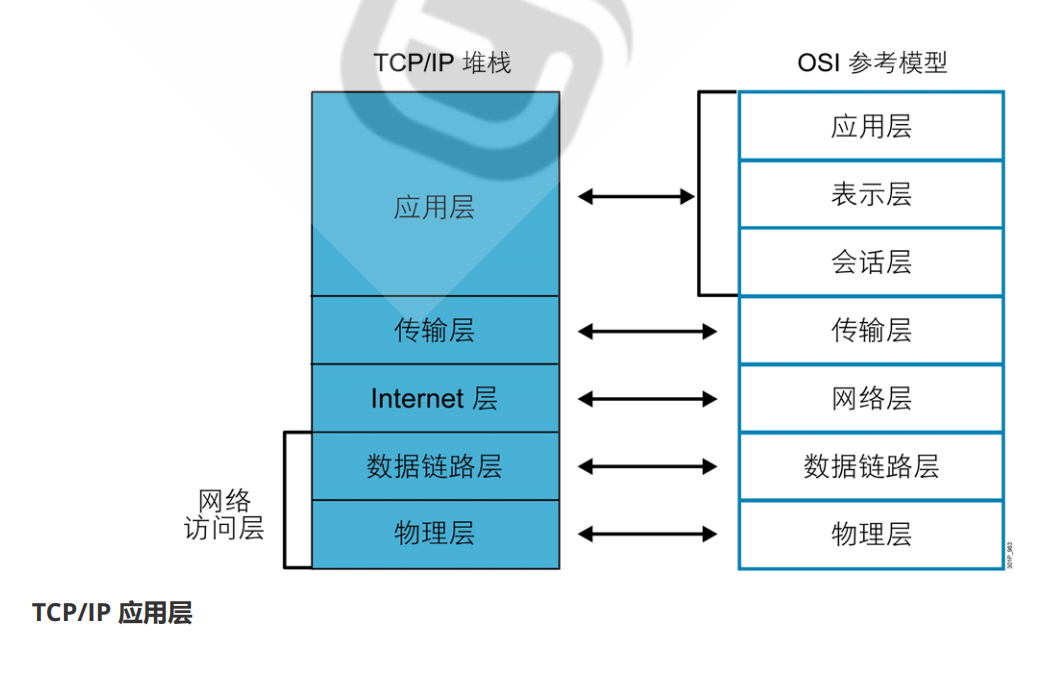

 TCP/IP和OSI模型的比较
相同点
两者都是以协议栈的概念为基础
协议栈中的协议彼此相互独立
下层对上层提供服务
不同点
OSI是先有模型；TCP/IP是先有协议，后有模型
OSI是国际标准，适用于各种协议栈；TCP/IP实际标准，只适用于TCP/IP网络
层次数量不同



2、总结描述TCP三次握手四次挥手

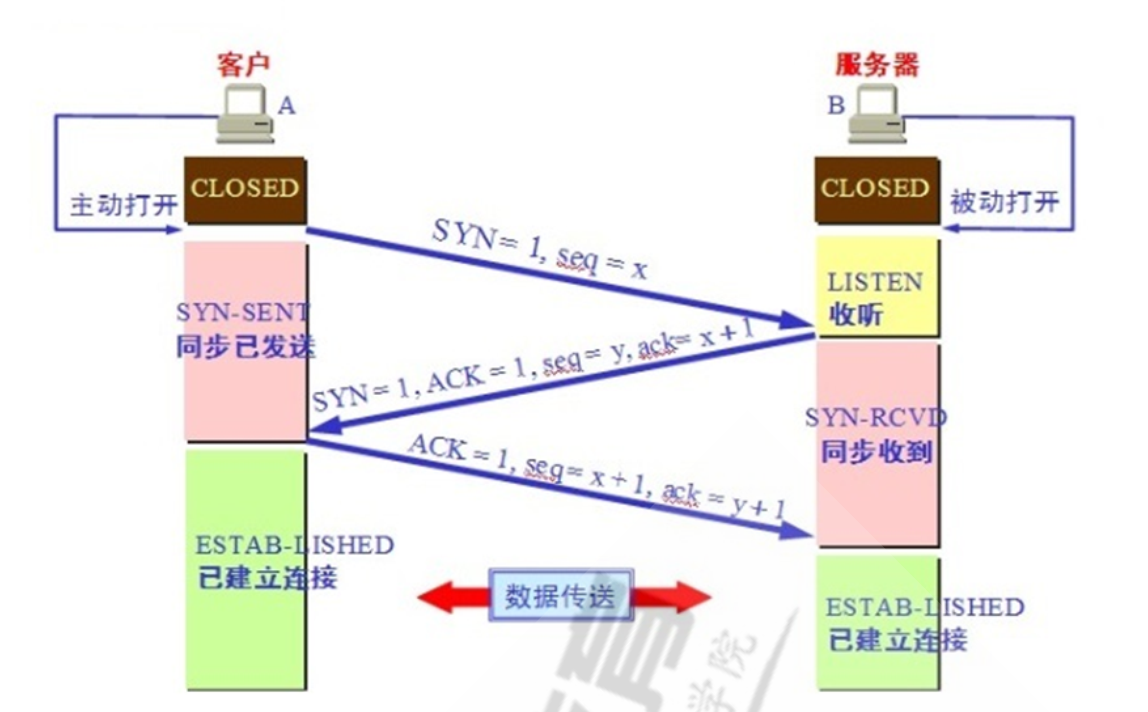

三次握手：三次握手即TCP连接的建立。这个连接必须是一方主动打开，另一方被动打开的。以下为客户端主动发起连接的图解：





握手之前主动打开连接的客户端结束CLOSED阶段，被动打开的服务器端也结束CLOSED阶段，并进入LISTEN阶段。随后开始“三次握手”：

首先客户端向服务器端发送一段TCP报文，其中：

标记位为SYN，表示“请求建立新连接”;序号为Seq=X（X一般为1）；随后客户端进入SYN-SENT阶段。（2）服务器端接收到来自客户端的TCP报文之后，结束LISTEN阶段。并返回一段TCP报文，其中：

标志位为SYN和ACK，表示“确认客户端的报文Seq序号有效，服务器能正常接收客户端发送的数据，并同意创建新连接”（即告诉客户端，服务器收到了你的数据）；序号为Seq=y；确认号为Ack=x+1，表示收到客户端的序号Seq并将其值加1作为自己确认号Ack的值；随后服务器端进入SYN-RCVD阶段。（3）客户端接收到来自服务器端的确认收到数据的TCP报文之后，明确了从客户端到服务器的数据传输是正常的，结束SYN-SENT阶段。并返回最后一段TCP报文。其中：

标志位为ACK，表示“确认收到服务器端同意连接的信号”（即告诉服务器，我知道你收到我发的数据了）；序号为Seq=x+1，表示收到服务器端的确认号Ack，并将其值作为自己的序号值；确认号为Ack=y+1，表示收到服务器端序号Seq，并将其值加1作为自己的确认号Ack的值；随后客户端进入ESTABLISHED阶段。服务器收到来自客户端的“确认收到服务器数据”的TCP报文之后，明确了从服务器到客户端的数据传输是正常的。结束SYN-SENT阶段，进入ESTABLISHED阶段。

在客户端与服务器端传输的TCP报文中，双方的确认号Ack和序号Seq的值，都是在彼此Ack和Seq值的基础上进行计算的，这样做保证了TCP报文传输的连贯性。一旦出现某一方发出的TCP报文丢失，便无法继续"握手"，以此确保了"三次握手"的顺利完成。

此后客户端和服务器端进行正常的数据传输。这就是“三次握手”的过程。

TCP的四次挥手：

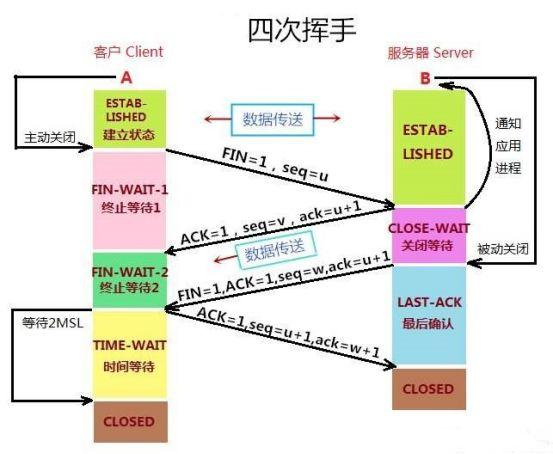

四次挥手即TCP连接的释放(解除)。连接的释放必须是一方主动释放，另一方被动释放。以下为客户端主动发起释放连接的图解：





1）首先客户端想要释放连接，向服务器端发送一段TCP报文，其中：

标记位为FIN，表示“请求释放连接“；序号为Seq=U；随后客户端进入FIN-WAIT-1阶段，即半关闭阶段。并且停止在客户端到服务器端方向上发送数据，但是客户端仍然能接收从服务器端传输过来的数据。注意：这里不发送的是正常连接时传输的数据(非确认报文)，而不是一切数据，所以客户端仍然能发送ACK确认报文。

（2）服务器端接收到从客户端发出的TCP报文之后，确认了客户端想要释放连接，随后服务器端结束ESTABLISHED阶段，进入CLOSE-WAIT阶段（半关闭状态）并返回一段TCP报文，其中：

标记位为ACK，表示“接收到客户端发送的释放连接的请求”；序号为Seq=V；确认号为Ack=U+1，表示是在收到客户端报文的基础上，将其序号Seq值加1作为本段报文确认号Ack的值；随后服务器端开始准备释放服务器端到客户端方向上的连接。客户端收到从服务器端发出的TCP报文之后，确认了服务器收到了客户端发出的释放连接请求，随后客户端结束FIN-WAIT-1阶段，进入FIN-WAIT-2阶段

前"两次挥手"既让服务器端知道了客户端想要释放连接，也让客户端知道了服务器端了解了自己想要释放连接的请求。于是，可以确认关闭客户端到服务器端方向上的连接了

（3）服务器端自从发出ACK确认报文之后，经过CLOSED-WAIT阶段，做好了释放服务器端到客户端方向上的连接准备，再次向客户端发出一段TCP报文，其中：

标记位为FIN，ACK，表示“已经准备好释放连接了”。注意：这里的ACK并不是确认收到服务器端报文的确认报文。序号为Seq=W；确认号为Ack=U+1；表示是在收到客户端报文的基础上，将其序号Seq值加1作为本段报文确认号Ack的值。随后服务器端结束CLOSE-WAIT阶段，进入LAST-ACK阶段。并且停止在服务器端到客户端的方向上发送数据，但是服务器端仍然能够接收从客户端传输过来的数据。

（4）客户端收到从服务器端发出的TCP报文，确认了服务器端已做好释放连接的准备，结束FIN-WAIT-2阶段，进入TIME-WAIT阶段，并向服务器端发送一段报文，其中：

标记位为ACK，表示“接收到服务器准备好释放连接的信号”。序号为Seq=U+1；表示是在收到了服务器端报文的基础上，将其确认号Ack值作为本段报文序号的值。确认号为Ack=W+1；表示是在收到了服务器端报文的基础上，将其序号Seq值作为本段报文确认号的值。随后客户端开始在TIME-WAIT阶段等待2MSL

服务器端收到从客户端发出的TCP报文之后结束LAST-ACK阶段，进入CLOSED阶段。由此正式确认关闭服务器端到客户端方向上的连接。

客户端等待完2MSL之后，结束TIME-WAIT阶段，进入CLOSED阶段，由此完成“四次挥手”。与“三次挥手”一样，在客户端与服务器端传输的TCP报文中，双方的确认号Ack和序号Seq的值，都是在彼此Ack和Seq值的基础上进行计算的，这样做保证了TCP报文传输的连贯性，一旦出现某一方发出的TCP报文丢失，便无法继续"挥手"，以此确保了"四次挥手"的顺利完成。

3、描述TCP和UDP区别

TCP特性
工作在传输层
面向连接协议
全双工协议
半关闭
错误检查
将数据打包成段，排序
确认机制
数据恢复，重传
流量控制，滑动窗口
拥塞控制，慢启动和拥塞避免算法



UDP特性
工作在传输层
提供不可靠的网络访问
非面向连接协议
有限的错误检查
传输性能高
无数据恢复特性

4、总结ip分类以及每个分类可以分配的IP数量

 IP地址组成
它们可唯一标识 IP 网络中的每台设备 ，每台主机（计算机、网络设备、外围设备）必须具有唯一的地
址
IP地址由两部分组成
网络ID：标识网络，每个网段分配一个网络ID，处于高位
主机 ID：标识单个主机，由组织分配给各设备，处于低位

A类：
0 0000000 - 0 1111111.X.Y.Z : 0-127.X.Y.Z
网络ID位是最高8位,主机ID是24位低位
网络数：126=2^7(可变是的网络ID位数)-2
每个网络中的主机数：2^24-2=16777214
默认子网掩码：255.0.0.0

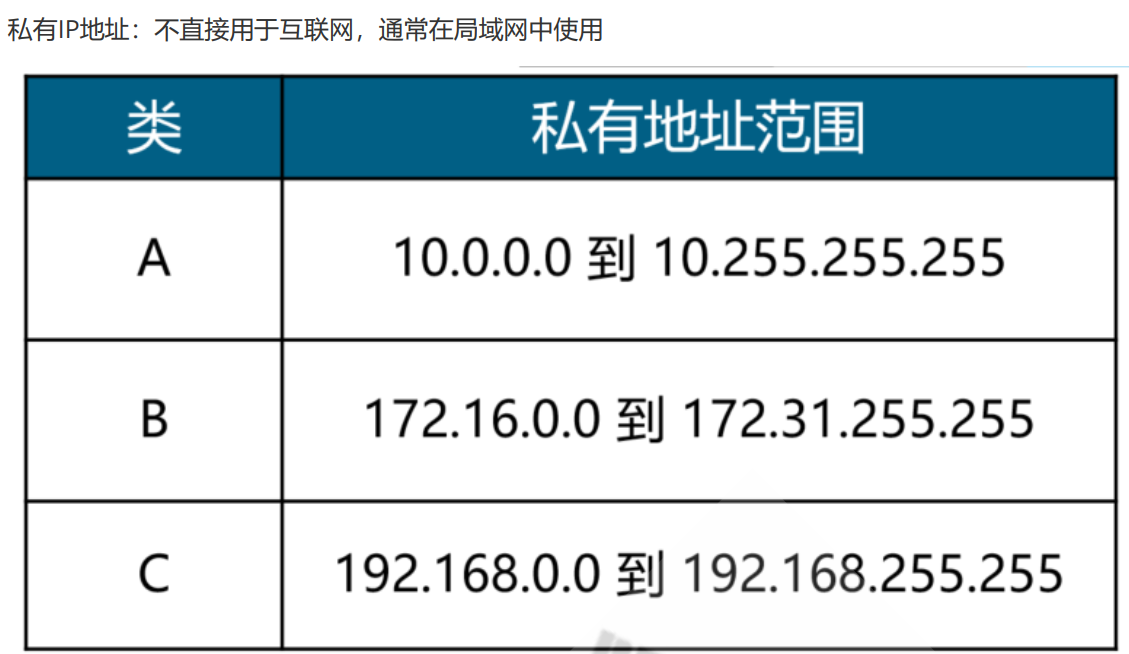

私网地址：10.0.0.0
范例:114.114.114.114,8.8.8.8,1.1.1.1，58.87.87.99，119.29.29.29
B类：
10 000000 - 10 111111.X.Y.Z：128-191.X.Y.Z
网络ID位是最高16位,主机ID是16位低位
网络数：2^14=16384
每个网络中的主机数：2^16-2=65534
默认子网掩码：255.255.0.0
私网地址：172.16.0.0-172.31.0.0
范例:180.76.76.76，172.16.0.1
C类：
110 0 0000 - 110 1 1111.X.Y.Z: 192-223.X.Y.Z
网络ID位是最高24位,主机ID是8位低位
网络数：2^21=2097152
每个网络中的主机数：2^8-2=254
默认子网掩码：255.255.255.0
私网地址：192.168.0.0-192.168.255.0
范例: 223.6.6.6
D类：组（多）播，1110 0000 - 1110 1111.X.Y.Z: 224-239.X.Y.Z
E类：保留未使用，240-255



 5、总结IP配置方法

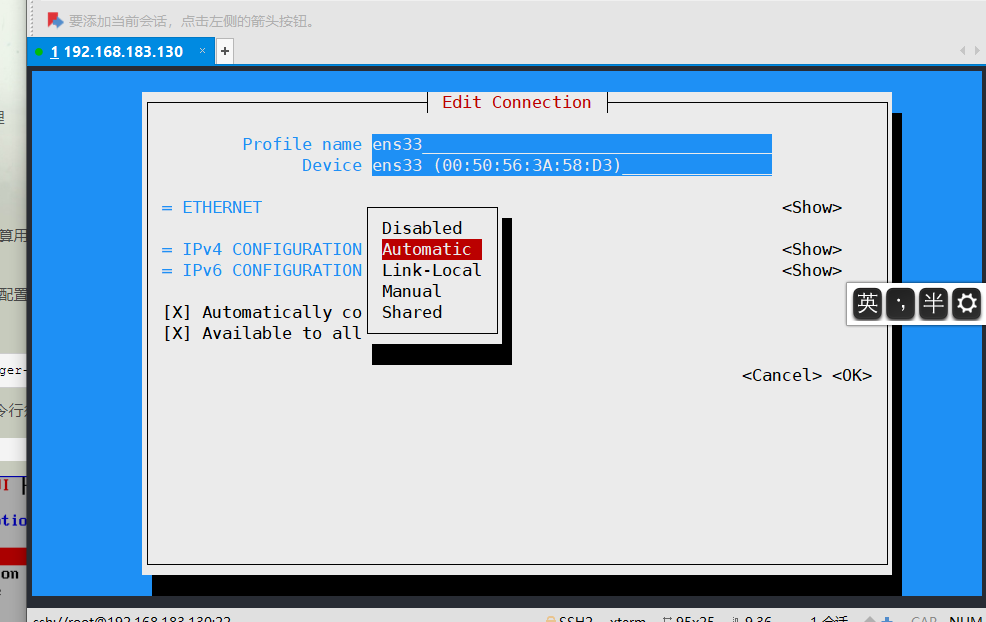

　　5.1 使用nmtui图形界面配置

　　　　



 　　　　5.2 ifconfig 配置命令　　临时生效　　　

　　　　　　ifconfig eth0 192.168.1.56 netmask 255.255.255.0
　　　　　　给eth0网卡配置IP地址,并加上子掩码

　　　　5.3 ip 命令   临时生效

　　　　　　　　ip addr add 172.16.100.100/16 dev lo

　　　　　　　　给lo 回环网卡添加一个地址

　　　　5.4 网络接口配置文件，永久生效

　　　　vim /etc/sysconfig/network-scripts/ifcfg-ens33
