实验二 结构化分析与设计

一.实验目的

（1）掌握结构化的需求分析方法；

（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；

（3）掌握数据流图映射为软件结构图的方法；

（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；

（5）掌握测试的基本方法。

二.实验内容

（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

（2）绘制系统的分层数据流图，并给出数据字典；

（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；

（4）为关键模块进行详细设计，如绘制关键模块的流程图；

（5）实现系统部分功能并测试。
三、实验步骤
（1）复习结构化的分析与设计方法的主要过程；
结构化设计的步骤如下:
  ①评审和细化数据流图;
  ②确定数据流图的类型;
  ③把数据流图映射到软件模块结构，设计出模块结构的上层;
  ④基于数据流图逐步分解高层模块，设计中下层模块;
  ⑤对模块结构进行优化，得到更为恰理的软件结构;
  ⑥描述模块接口。

（2）讨论系统存在的用户角色、工作流等；
用户角色：教师、学生、书库管理人员
  工作流：学校教材订购系统可以细化为两个子系统:销售系统和采购系统。

销售系统的主要工作过程为:首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领书单，教师或学生可以到书库领书。

采购系统的主要工作过程为:若是教材脱销，则登记缺书，发缺书单给书库采购人员;一旦新书入库后，即发进书通知给教材发行人员。

（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；
数据流图:

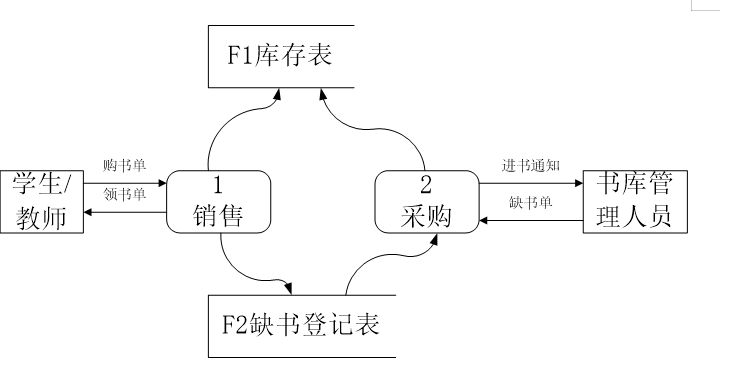

顶层图：

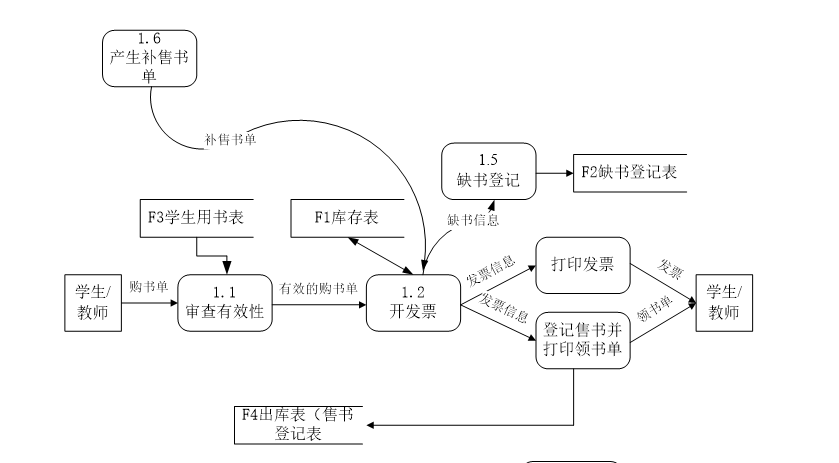

加工1的子图

补售书单

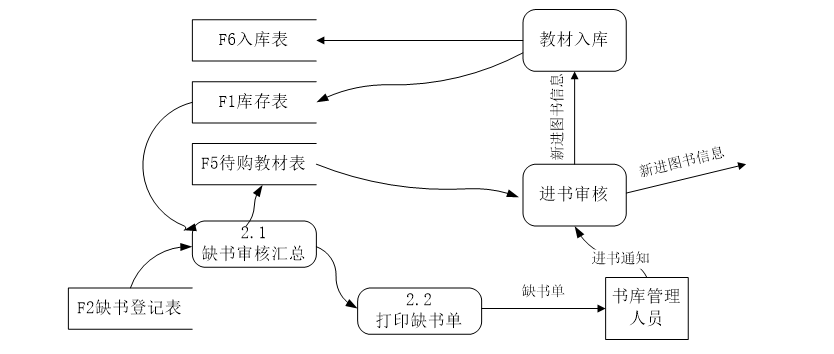

加工2的子图：
数据字典：
（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；

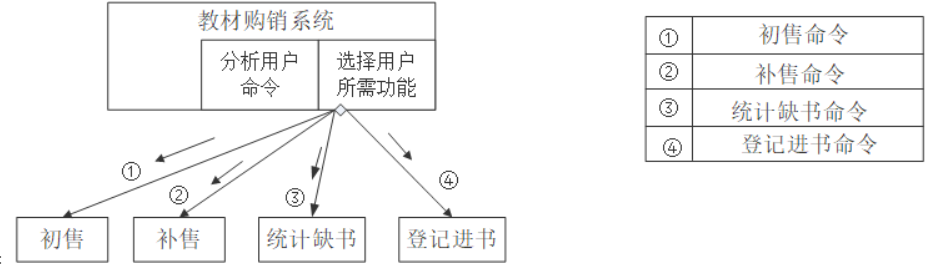

教材购销系统的最初上层构架：

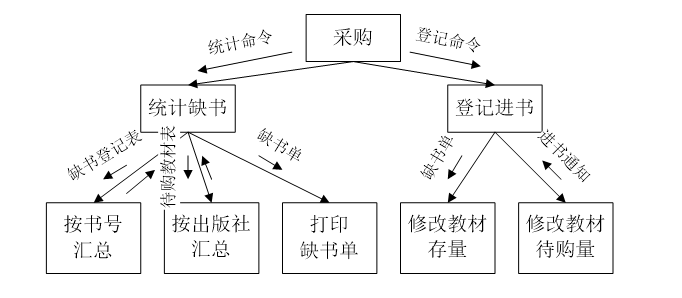

采购子系统初始sc图：

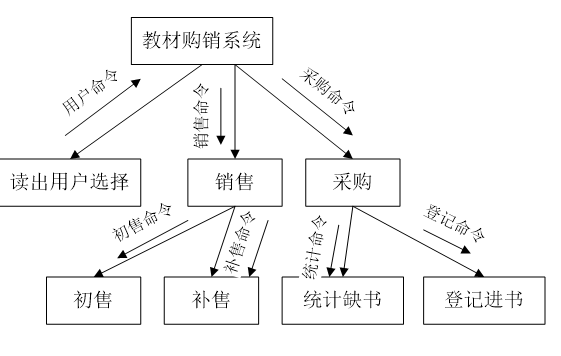

最终sc的上层框架：

初售动作最初的sc图
四.思考题
（1）简述需求说明书，概要设计，详细设计说明书的主要内容。
a.需求说明书
软件需求说明书，又称为软件规格说明书，是分析员在需求分析阶段需要完成的文档，是软件需求分析的最终结果。软件需求说明主要包括引言、任务概述、需求规定、运行环境规定和附录等内容。
b.概要设计说明书
概要设计说明书又可称系统设计说明书，这里所说的系统是指程序系统。编制的目的是说明对程序 系统的设计考虑，包括程序系统的基本处理流程、程序系统的组织结构、模块划分、功能分配、接口设计、运行设计、安全设计、数据结构设计和出错处理设计等，为程序的详细设计提供基础。
c.详细设计说明书
详细设计说明书又可称程序设计说明书。编制目的是说明一个软件系统各个层次中的每一个程序 （每个模块或子程序）的设计考虑，如果一个软件系统比较简单，层次很少，本文件可以不单独编写，有关内容合并入概要设计说明书。
（2）结构化分析方法与面向对象分析方法有无本质上的不同？
两种方法不是对立的，没有谁先进谁过时之说，可在项目中结合使用。恰当的运用方法解决问题才是根本性的问题。在运用时应关注运用方法的成本和价值。
（3）对数据流图进行审查有何意义？
数据流图是一种分析工具，全面的描述了系统数据流程，综合地反映出系统中信息的流动、处理和存储情况。它在系统分析中的作用是，它用结构化系统分析方法从数据传递和加工角度出发，用图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程。
确保两大特性：
一致性：分层DFD中不存在矛盾和冲突。
完整性：是否有遗漏的数据流、加工等
（4）给出一次完整的会议讨论纪要，包括议题，最终结果。

psp	<任务内容>	<计划完成需要的时间（min)>	<实际完成需要的时间（min)>
Planning	计划	10	30
Estimate	估计这个任务需要多少时间，并规划大致工作步骤	10	20
Development	开发	20	20
Design	具体设计	10	15
Test	测试（自我测试，提交修改）	10	30
Postmortem & Process Improvement Plan	事后总结，并提出过程改进计划	5	5
