物理层接口特性、数据通信模型、物理层基本概念（数据、信号、码元 、信源、信道、信宿 、速率、波特、带宽）

文章转自：https://blog.csdn.net/weixin_43914604/article/details/104679775

学习课程：《2019王道考研计算机网络》

学习目的：利用最省时间的方法学习考研面试中的计算机网络。

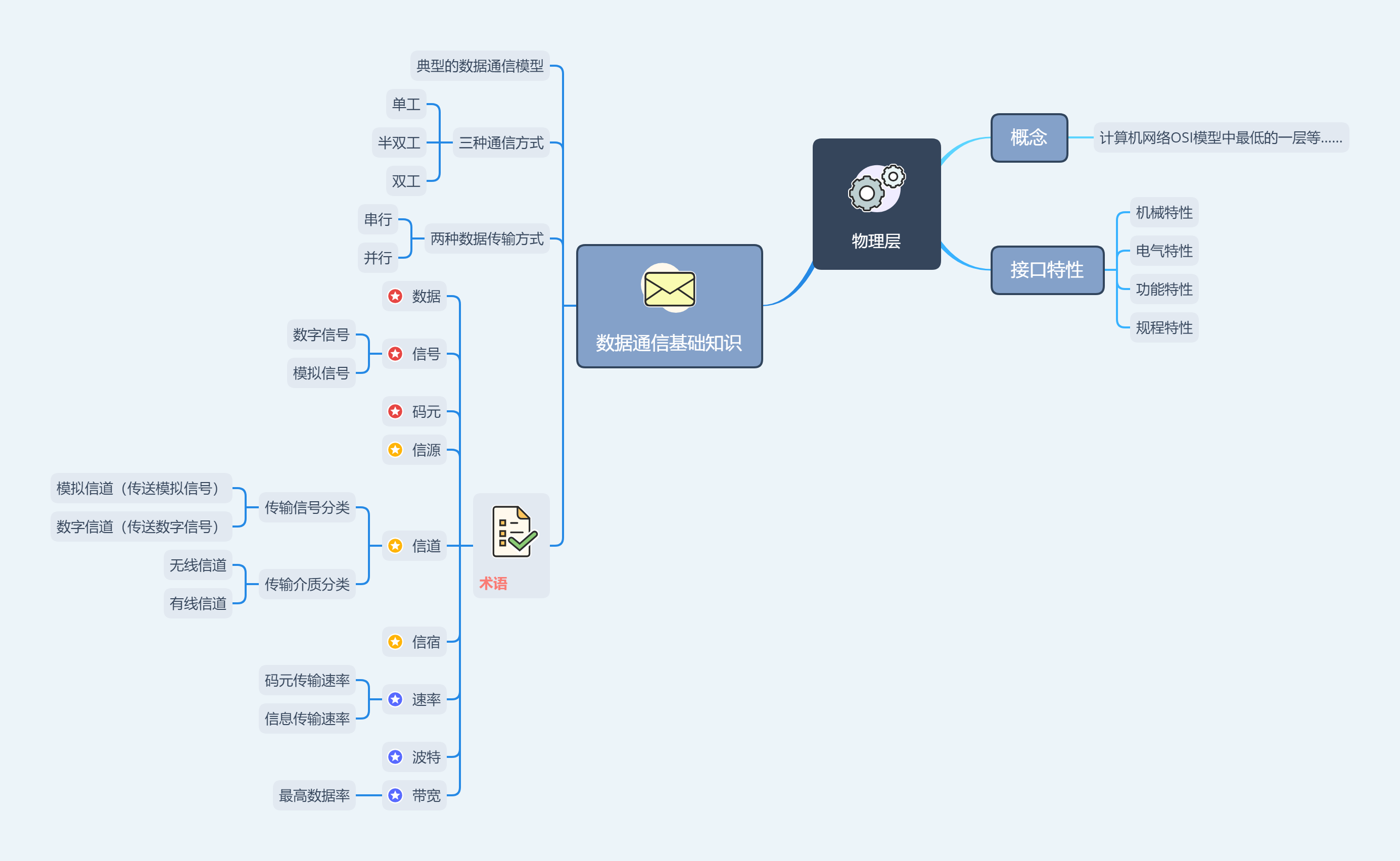

1、思维导图

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305225150210.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

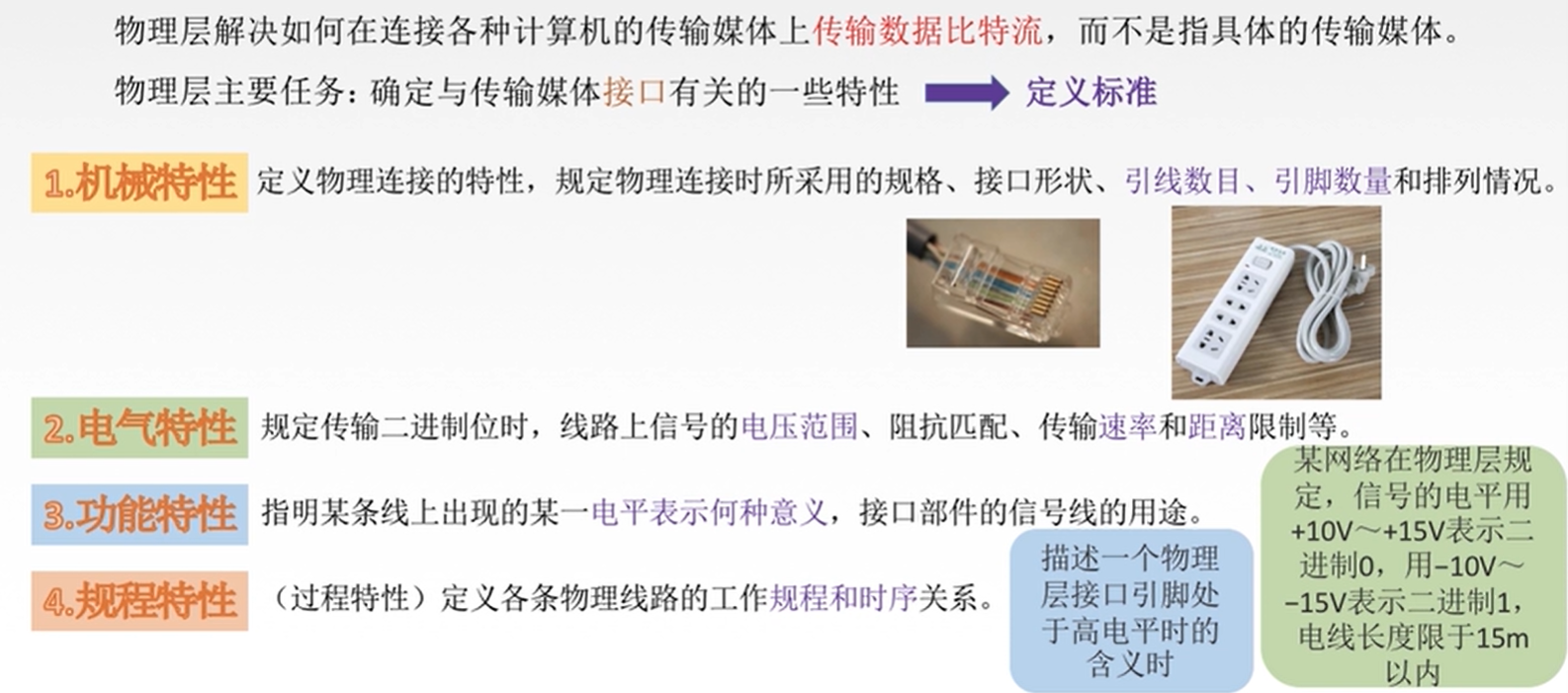

2、物理层接口的特性

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305174136984.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

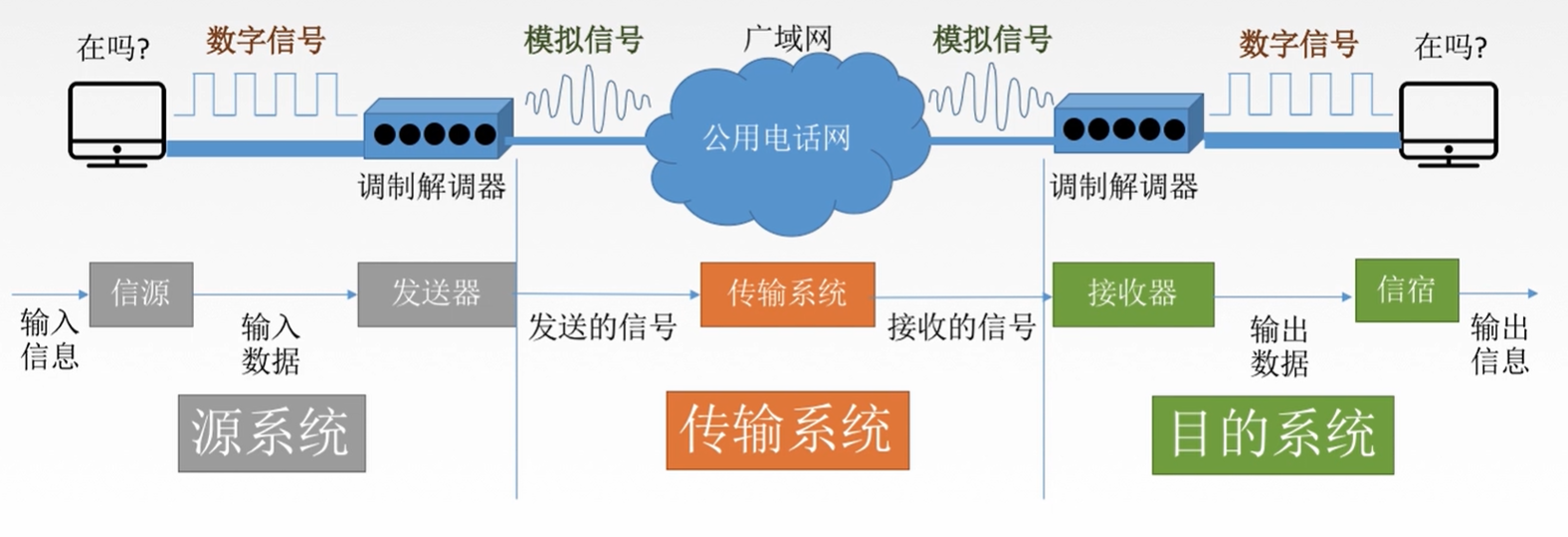

3、典型的数据通信模型

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305215603511.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

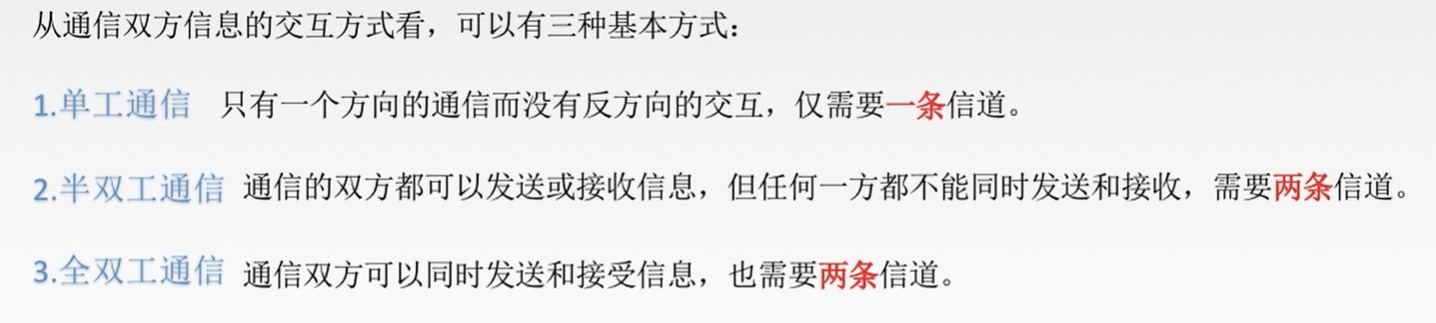

4、三种通信方式

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305221539999.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

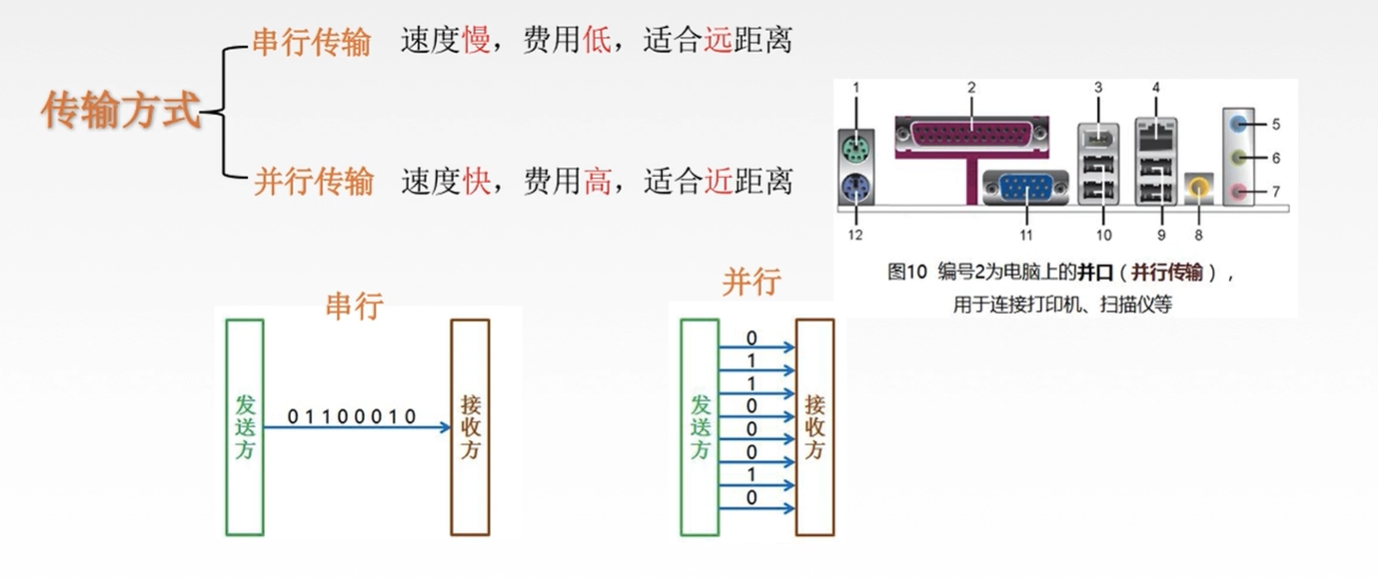

5、两种数据传输方式

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305221906424.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

6、数据通信相关术语

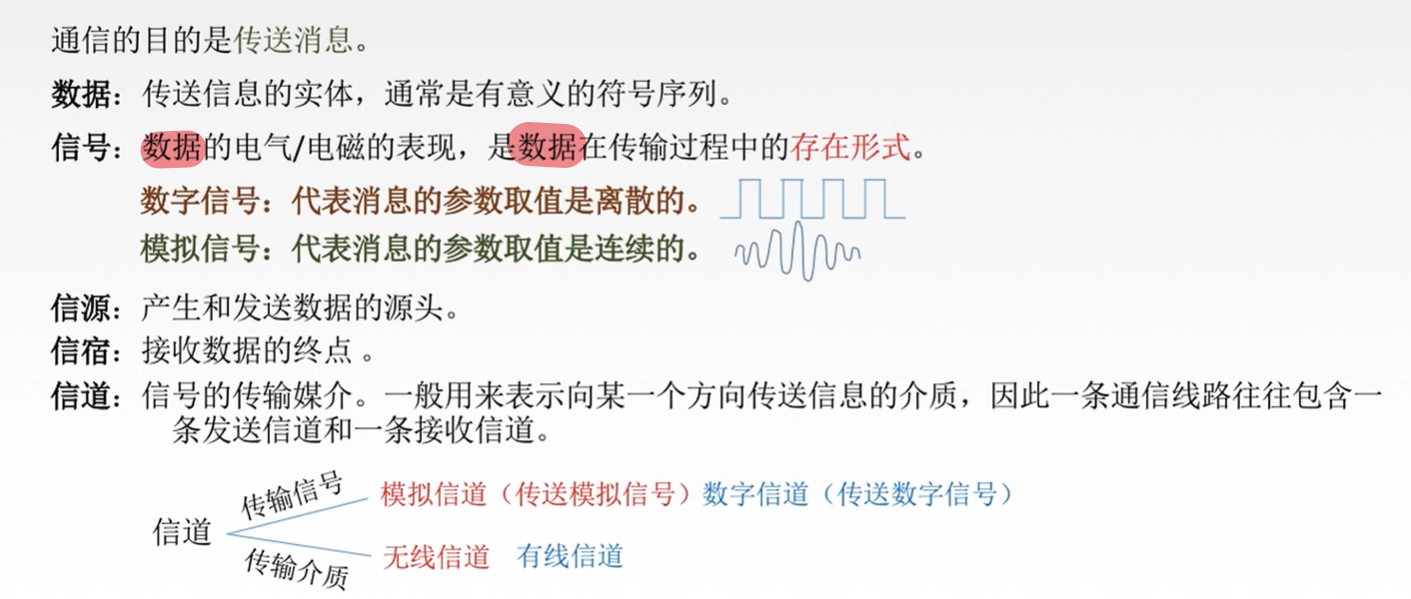

（1）数据、信号、信源、信宿、信道

![img]( https://img-blog.csdnimg.cn/20200305220514167.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

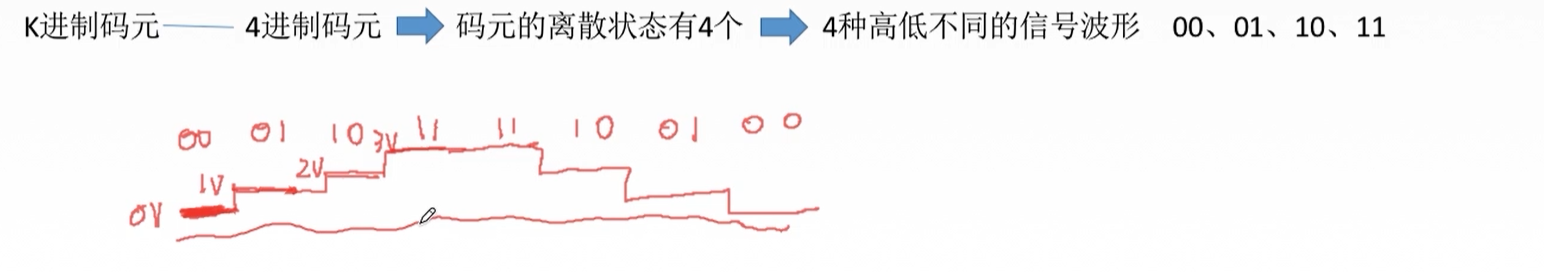

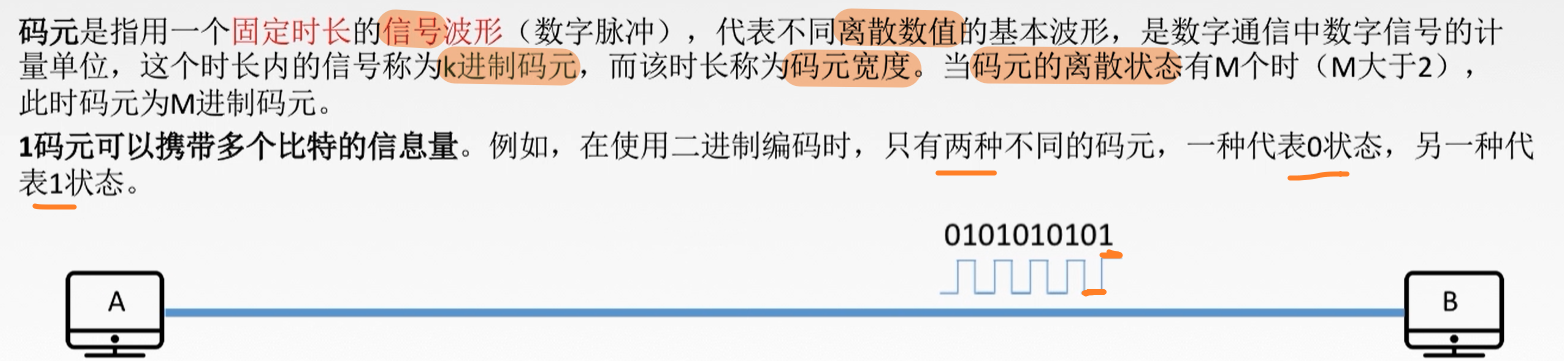

（2）码元

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305180247399.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

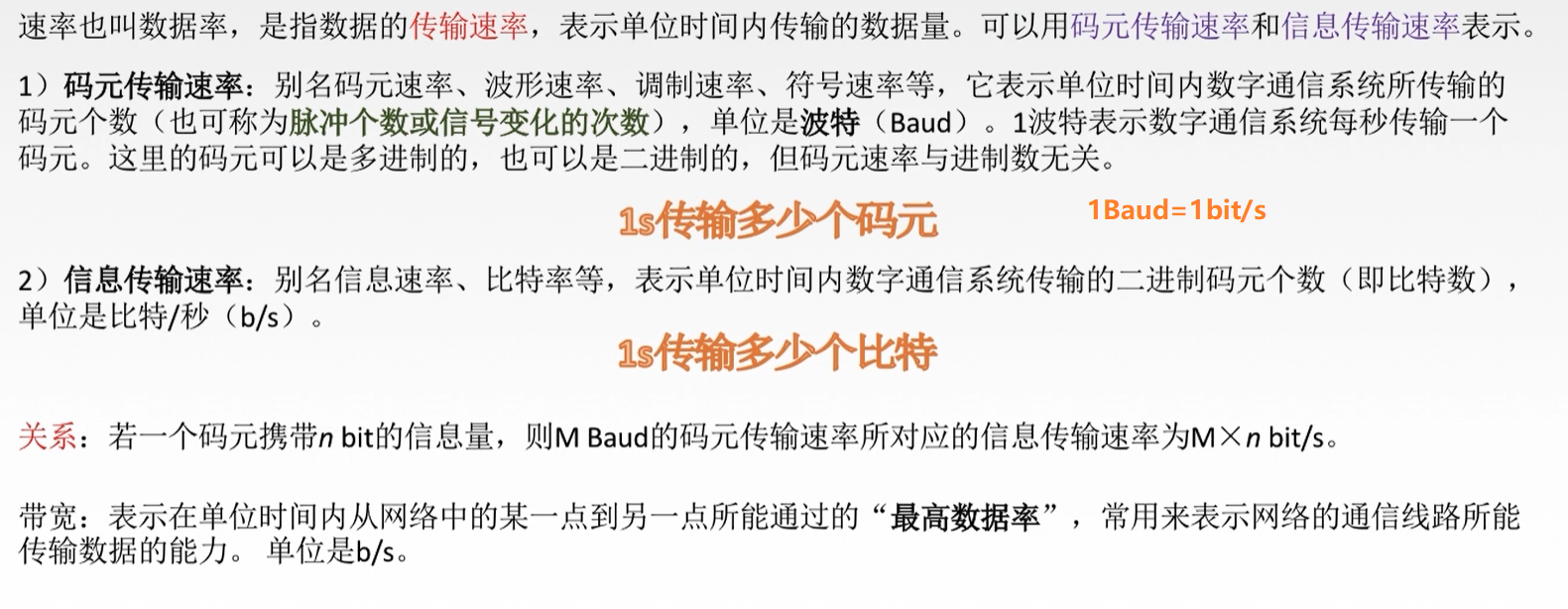

（3）速率、波特、带宽

![在这里插入图片描述]( https://img-blog.csdnimg.cn/20200305181950214.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzkxNDYwNA==,size_16,color_FFFFFF,t_70)

  • 举个栗子
