PXE服务搭建

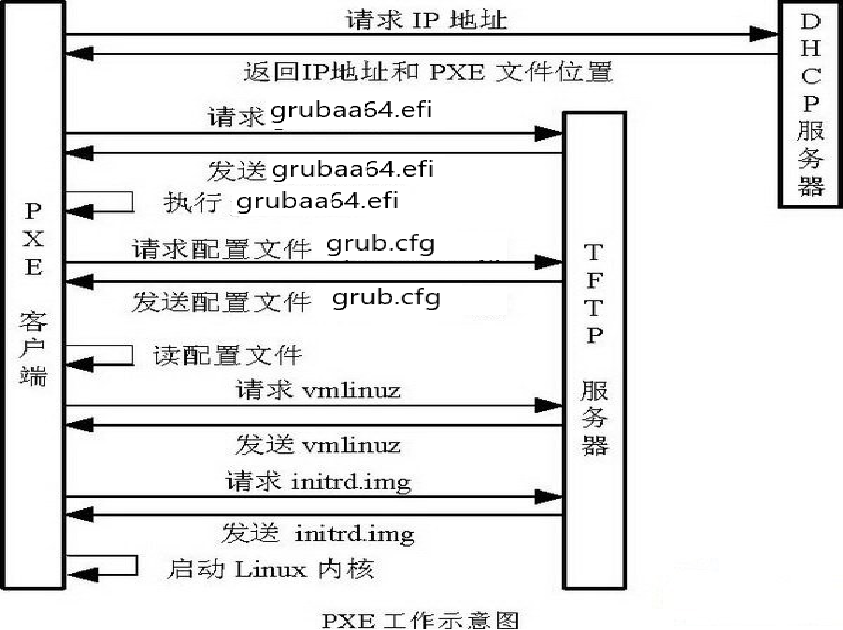

一、PXE工作流程

1. PXE Client从自己的PXE网卡启动，向本网络中的DHCP服务器索取IP；

2. DHCP服务器返回分配给客户机的IP以及PXE文件的放置位置(该文件一般是放在一台TFTP服务器上)；

3. PXE Client向本网络中的TFTP服务器索取grubaa64.efi 文件；

4. PXE Client取得grubaa64.efi 文件后之执行该文件；

5. 根据grubaa64.efi 的执行结果，通过TFTP服务器加载内核和文件系统 ；

6. 进入安装画面, 此时可以通过选择HTTP、FTP、NFS方式之一进行安装；

 二、安装依赖

# 配置之前关闭防火墙

[root@localhost ~]# systemctl stop firewalld

[root@localhost ~]# systemctl disable firewalld

[root@localhost ~]# setenforce 0

# 配置yum源并安装PXE依赖包

[root@localhost ~]# yum -y install dhcp* tftp* xinetd http* rpcbind*

（实验室环境常常无外网，配置本地镜像源方式如链接：https://www.cnblogs.com/wangz1234/p/17329601.html）

三、配置DHCP服务

# DHCP配置文件/etc/dhcp/dhcpd.conf

[root@localhost ~]# vim /etc/dhcp/dhcpd.conf

default-lease-time 600;

max-lease-time 7200;

ddns-update-style none;

ignore client-updates;

subnet 10.93.20.0 netmask 255.255.255.0

{

　　 range 10.93.20.100 10.93.20.200;

　　 option routers 10.93.20.192;

　　 option broadcast-address 10.93.20.255;

　　 option subnet-mask 255.255.255.0;

　　 option time-servers 10.93.20.192;

　　 option domain-name-servers 10.93.20.192; next-server 10.93.20.192;

　　 filename “euler/grubaa64.efi ";

}

 配置完成后重启dhcpd服务

[root@localhost ~]# systemctl restart dhcpd

四、配置TFTP服务

# tftp配置文件/etc/xinetd.d/tftp

[root@localhost ~]# vim /etc/xinetd.d/tftp

service tftp

{

　　socket_type = dgram

　　protocol = udp

　　wait = yes

　　user = root

　　server = /usr/sbin/in.tftpd

　　server_args = -s /var/lib/tftpboot

　　disable = no per_source = 11

　　cps = 100 2

　　flags = IPv4

}

配置完成后重启tftp、xinetd

[root@localhost ~]# systemctl restart tftp

[root@localhost ~]# systemctl restart xinetd

五、配置PXE启动文件

[root@localhost ~]# mkdir –p /var/lib/tftpboot/euler

[root@localhost ~]# cp -avf /mnt/EFI/BOOT/* /var/lib/tftpboot/euler

[root@localhost ~]# cp /mnt/images/pxeboot/vmlinuz /var/lib/tftpboot/euler

[root@localhost ~]# cp /mnt/images/pxeboot/initrd.img /var/lib/tftpboot/euler

[root@localhost ~]# ls /var/lib/tftpboot

[root@localhost ~]# chmod –R 777 /var/lib/tftpboot

六、配置grub引导文件

[root@localhost ~]# vim /var/lib/tftpboot/grub.cfg

set default="1"

………………

set timeout=30

### END /etc/grub.d/00_header ###

search --no-floppy --set=root -l 'openEuler-2.0-SP8-aarch64'

### BEGIN /etc/grub.d/10_linux ###

menuentry 'Install EulerOS V2.0SP8 with text mode' --class red --class gnu-linux --class gnu --class os

{

　　inux euler/vmlinuz inst.ks=http://10.93.20.192/ks.cfg inst.repo=http://10.93.20.192/euler ro

　　initrd euler/initrd.img

}

七、配置KS文件

[root@localhost ~]# cp anaconda-ks.cfg /var/www/html/ks.cfg

[root@localhost ~]# vim /var/www/html/ks.cfg

#version=DEVEL

ignoredisk --only-use=sda

# System bootloader configuration

bootloader --location=mbr --boot-drive=sda

autopart --type=lvm

# Partition clearing information clearpart --all --initlabel --drives=sda

# Use text mode install

# Use CDROM installation media

url --url=http://10.93.20.192/euler

# Keyboard layouts

# 挂载镜像，并将内容拷贝到/var/www/html/euler目录中

[root@localhost ~]# mount EulerOS-2.0-SP8-aarch64-dvd.iso /mnt

[root@localhost ~]# cp –avf /mnt/* /var/www/html/euler

[root@localhost ~]# chmod –R 777 /var/www/html/euler

# 配置完成后重启httpd服务

[root@localhost ~]# systemctl restart httpd

# 通过Web浏览器即可访问到ks文件和euler目录 # 从PXE启动即可正常引导安装
