05-AT模式

AT模式同样是分阶段提交事务的模型，不过弥补了XA模式锁定资源周期长的问题。

1.seata的AT的模型

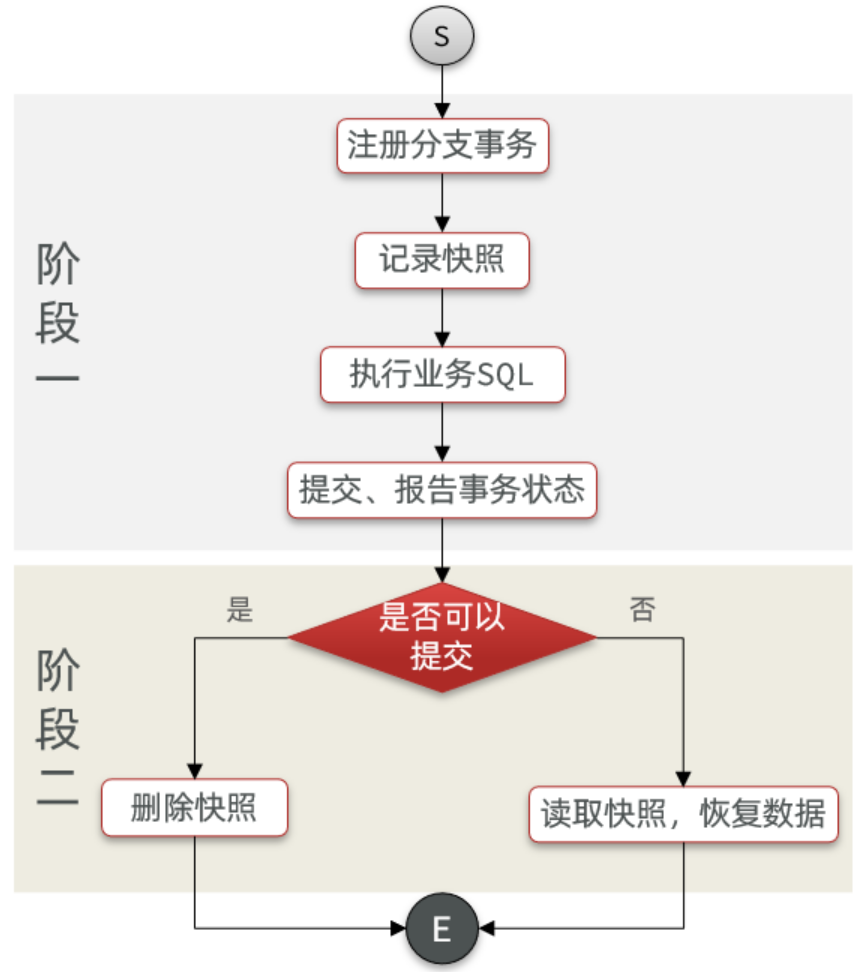

基本流程图：

 阶段一RM的工作：

　　注册分支事务；

　　记录undo-log（数据快照）；

　　执行业务sql并且提交；

　　报告事务状态；

阶段二提交RM的工作：

　　删除undo-log即可

阶段二回滚RM的工作：

　　根据undo-log回复数据到更新前；

2.流程梳理

用一个真是的业务场景梳理AT模式的原理。

比如现在有一个数据库表，记录账户余额：

 其中一个分支业务要执行业务sql：

update tb_account set money = money - 10 where id = 1

AT模式下，当前分支事务执行流程如下：

　一阶段：

　　1）RM发起并注册全局事务到TC

　　2）RM调佣分支事务

　　3）分支事务准备执行业务SQL

　　4）RM拦截拦截业务SQL，根绝where条件，形成快照。

　　

{
    "user202103032042012": 1, "money": 100
}

　　5）RM执行业务SQL，提交本地事务，并释放数据库锁，此时，money=90

　　6）RM报告事务状态给TC

　二阶段：

　　1）TM通知TC事务结束

　　2）TC检查事务状态：

　　　　a）如果都成功，则立即删除快照。

　　　　b）如果有分支事务失败，则需要回滚，根据快照恢复数据。

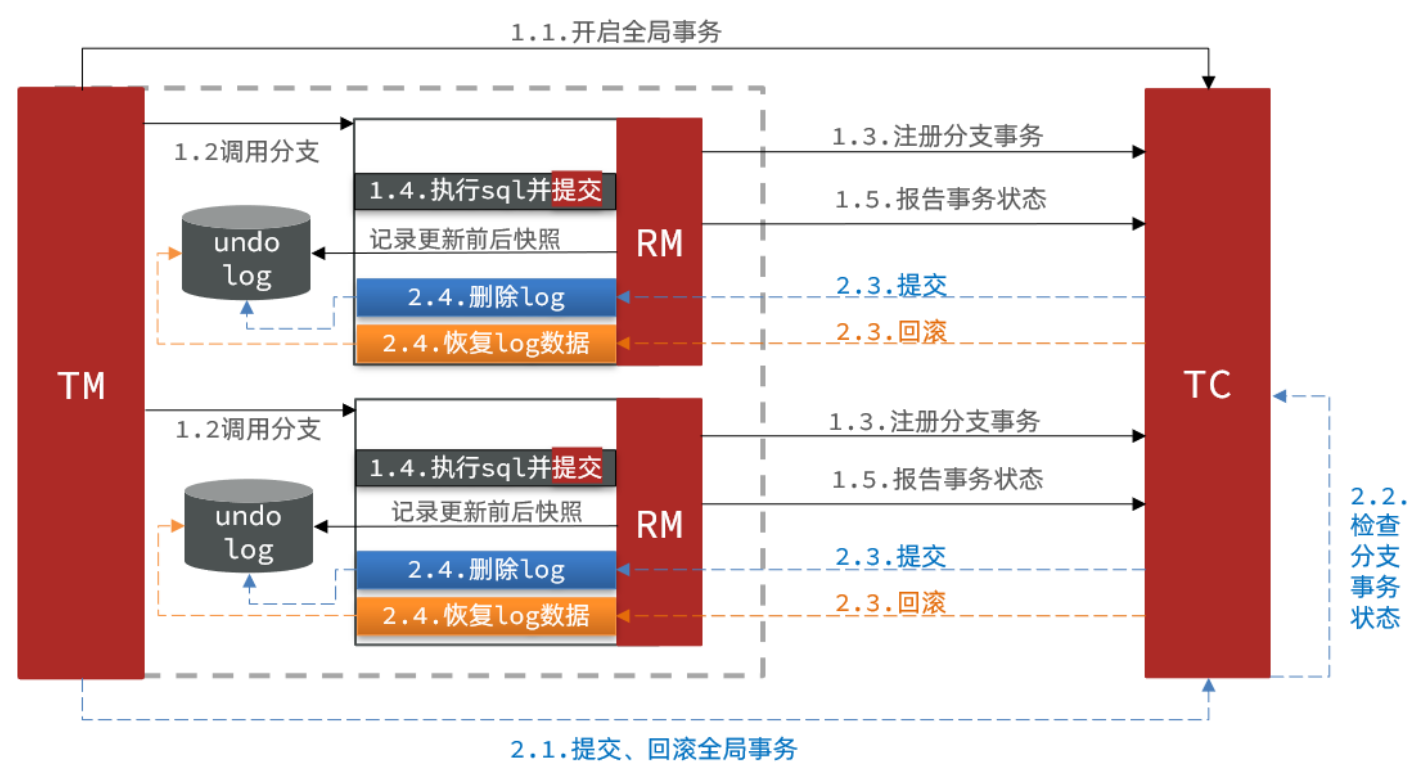

流程图：

　　

 3.XA和AT的区别

　　1）XA模式一阶段不提交事务，锁定资源；AT模式一阶段直接提交，不锁定资源。

　　2）XA模式依赖数据库机制实现回滚；AT模式使用数据快照实现回滚。

　　3）XA是强一致，AT是最终一致。

4.脏写问题

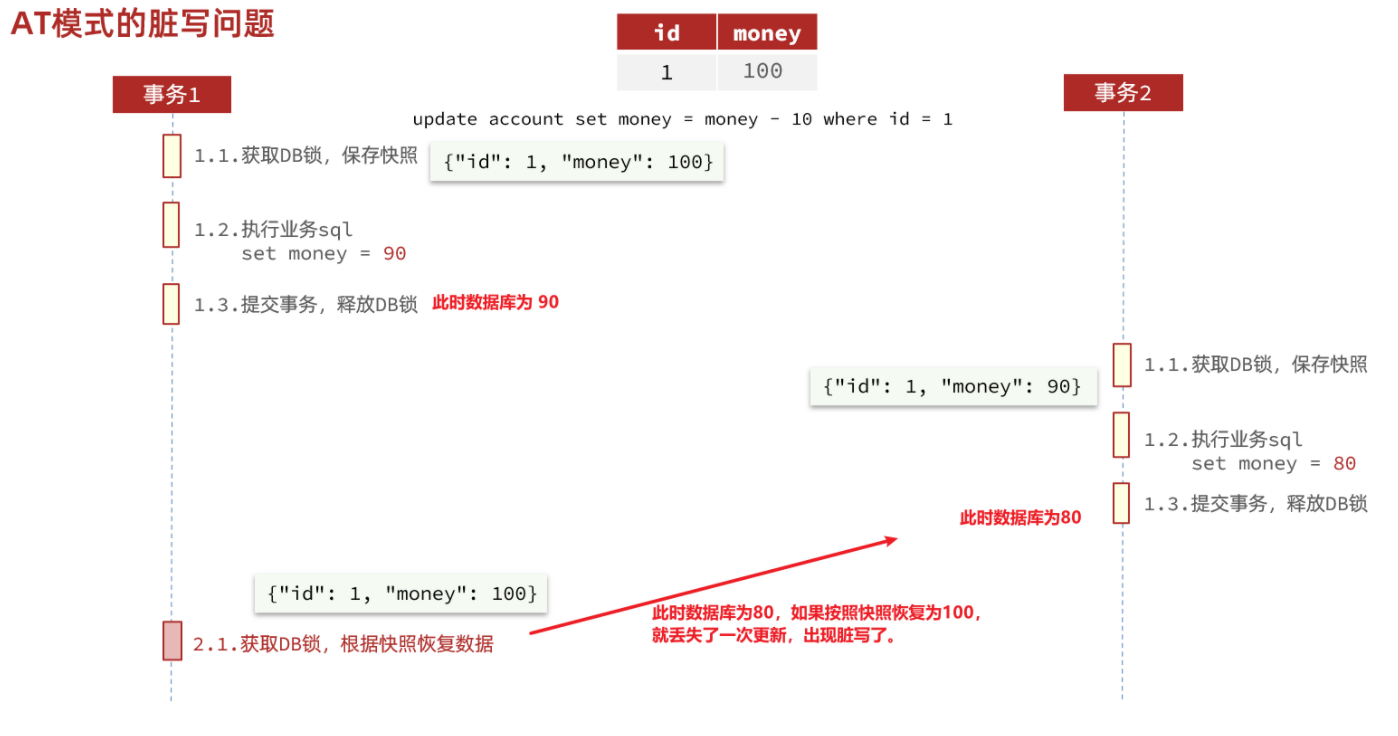

在多线程并发访问AT模式的分布式事务，会出现脏写问题，如图：

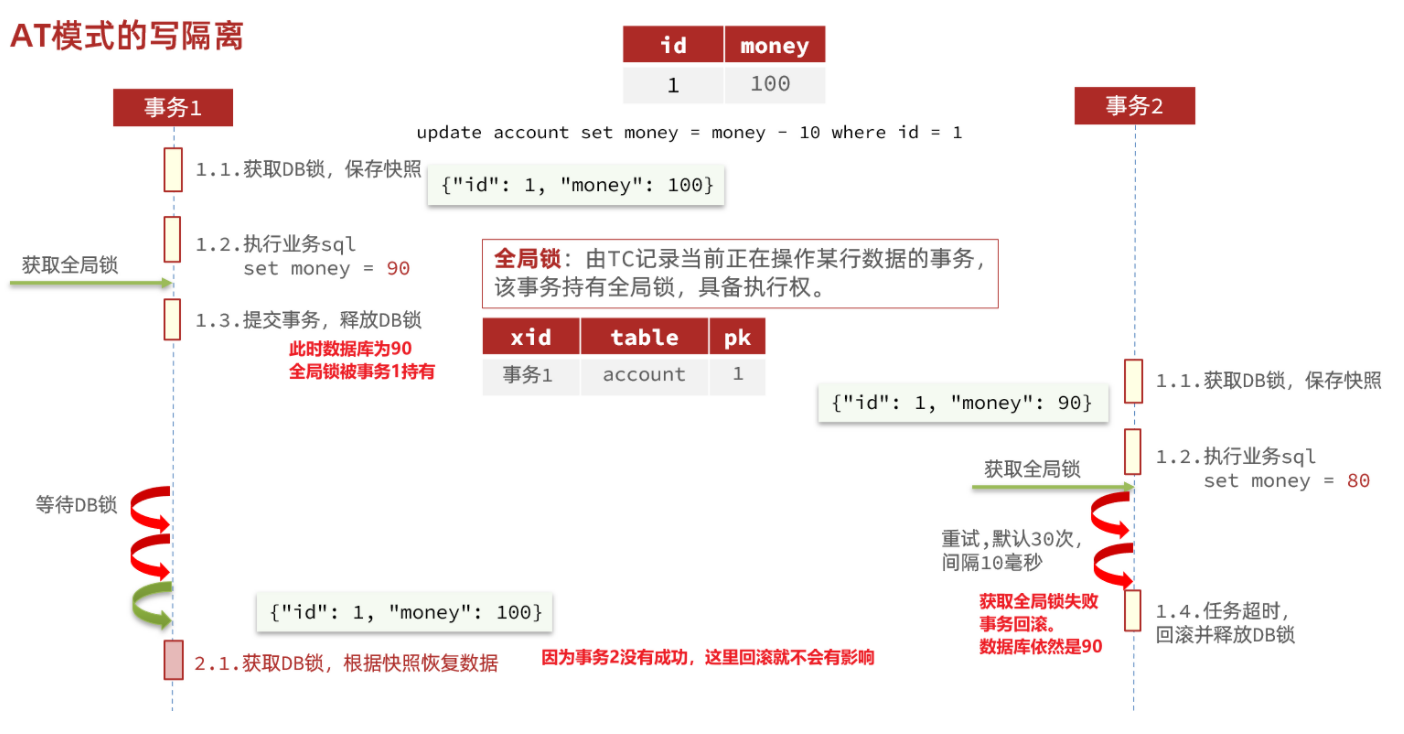

解决思路是引入全局锁。在释放DB锁之前拿到分布式锁。避免同一时刻有另一个事务操作当前数据。



5.优缺点

　　AT模式优点：

　　　　1）一阶段完成直接事务提交，释放数据库资源，性能比较好。

　　　　2）利用全局锁实现读写隔离

　　　　3）没有代码进入，代码自动完成回滚和提交。

　　AT模式缺点：

　　　　1）两阶段之间属于软状态，是最终一致。

　　　　2）框架的快照功能会影响性能，但是比XA模式好很多。

6.实现AT模式

1）AT模式快照生成和回滚动作都是由框架实现，没有任何代码侵入，因此实现非常简单。只不过，AT模式需要一个表记录全局锁，另一张表记录数据快照undo-log。

lock_table导入到TC服务关联的数据库：

DROP TABLE IF EXISTS `lock_table`;
CREATE TABLE `lock_table`  (
  `row_key` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL,
  `xid` varchar(96) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `transaction_id` bigint(20) NULL DEFAULT NULL,
  `branch_id` bigint(20) NOT NULL,
  `resource_id` varchar(256) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `table_name` varchar(32) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `pk` varchar(36) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL,
  `gmt_create` datetime NULL DEFAULT NULL,
  `gmt_modified` datetime NULL DEFAULT NULL,
  PRIMARY KEY (`row_key`) USING BTREE,
  INDEX `idx_branch_id`(`branch_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Compact;


SET FOREIGN_KEY_CHECKS = 1;

undo_log表导入到微服务关联的数据库：

DROP TABLE IF EXISTS `undo_log`;
CREATE TABLE `undo_log`  (
  `branch_id` bigint(20) NOT NULL COMMENT 'branch transaction id',
  `xid` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT 'global transaction id',
  `context` varchar(128) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT 'undo_log context,such as serialization',
  `rollback_info` longblob NOT NULL COMMENT 'rollback info',
  `log_status` int(11) NOT NULL COMMENT '0:normal status,1:defense status',
  `log_created` datetime(6) NOT NULL COMMENT 'create datetime',
  `log_modified` datetime(6) NOT NULL COMMENT 'modify datetime',
  UNIQUE INDEX `ux_undo_log`(`xid`, `branch_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = 'AT transaction mode undo table' ROW_FORMAT = Compact;

2）修改application.yml文件将事务模式改为AT模式即可

seata:
  registry:
    type: nacos
    nacos:
      server-addr: 192.168.136.160:8848
      namespace: ""
      group: DEFAULT_GROUP
      application: seata-server
      username: nacos
      password: nacos
  tx-service-group: seata-demo #事务组名称
  service:
    vgroup-mapping: # 事务组与cluster的映射关系
      seata-demo: GZ
  data-source-proxy-mode: AT
