CODESYS OPCUA 与昆仑通态触摸屏链接

触摸屏：昆仑通态 触摸屏需要添加OPCUA驱动

控制器：微秒控制器VMX500

PLC平台:CODESYS V3.5 SP20

1.正常程序编写 声明变量

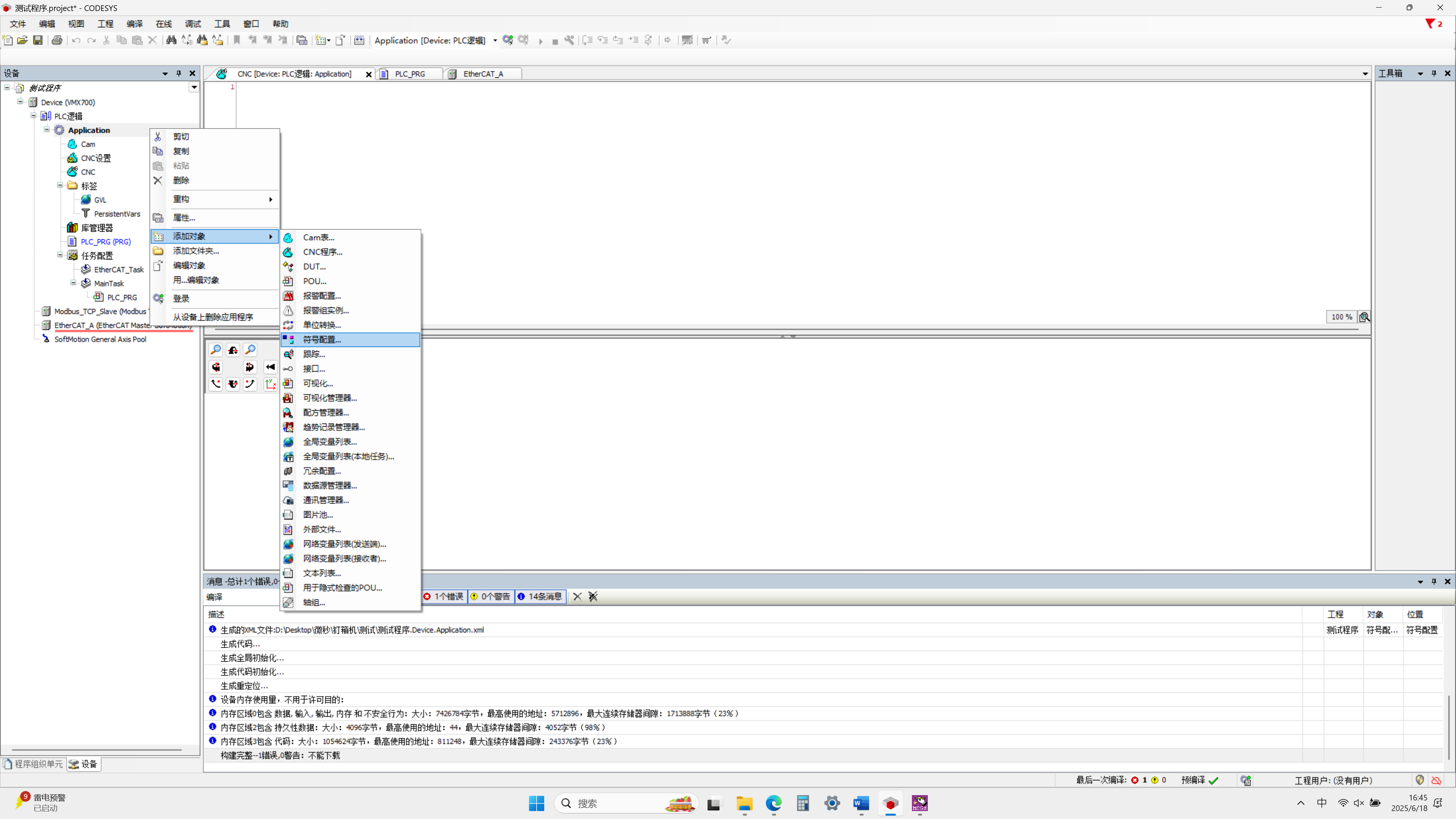

2.添加符号配置

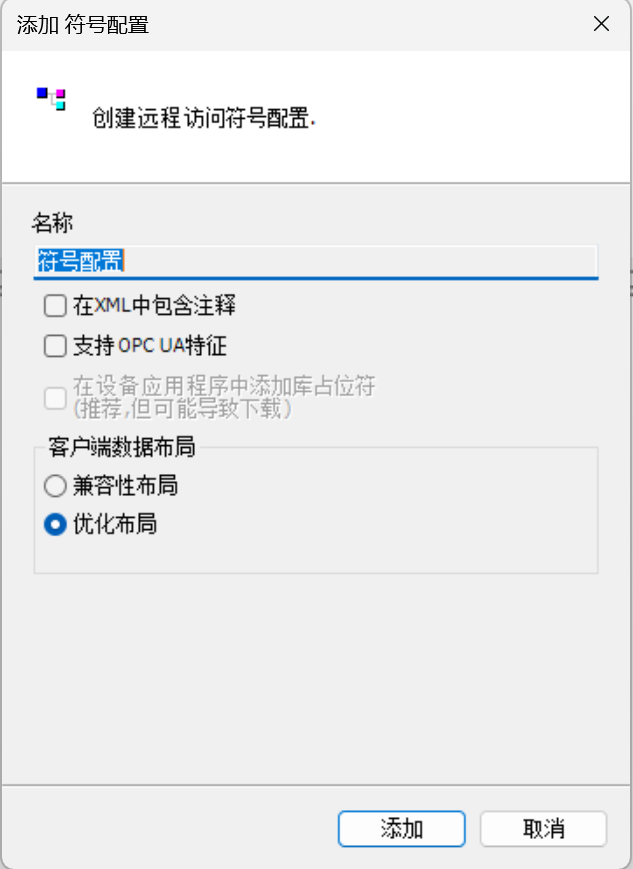

3.勾选支持OPCUA特征

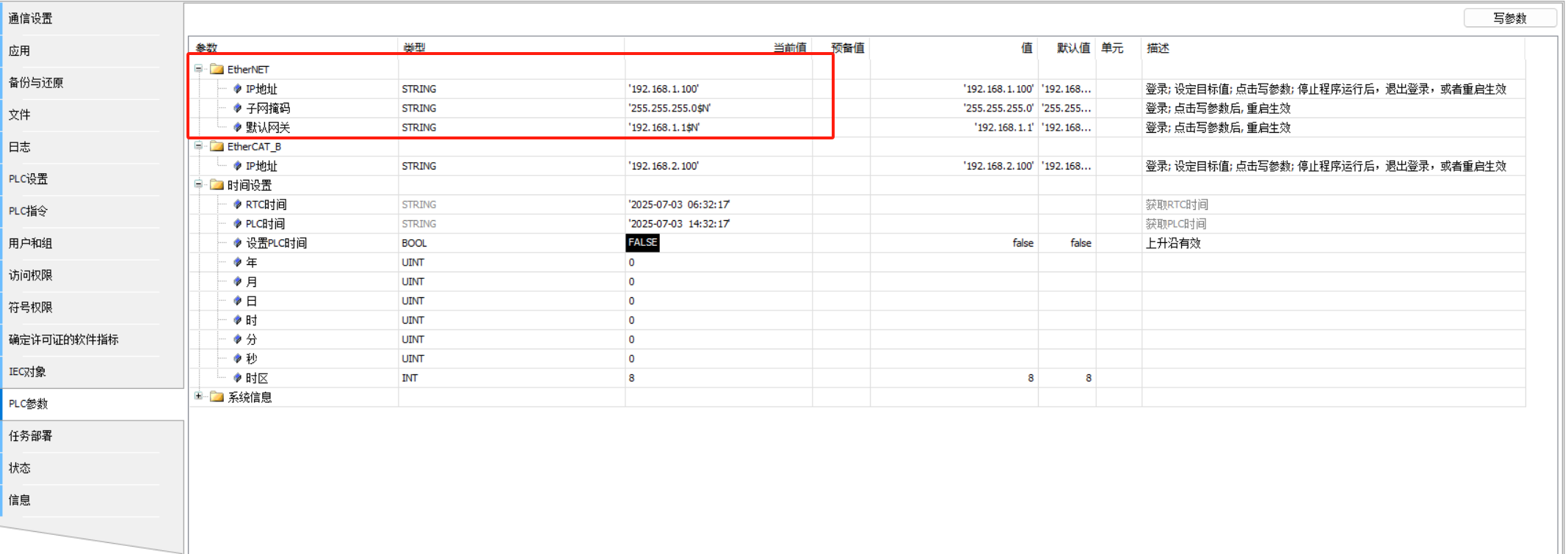

4.查找PLCETHERNET网口IP地址





5.选择通讯标签内容

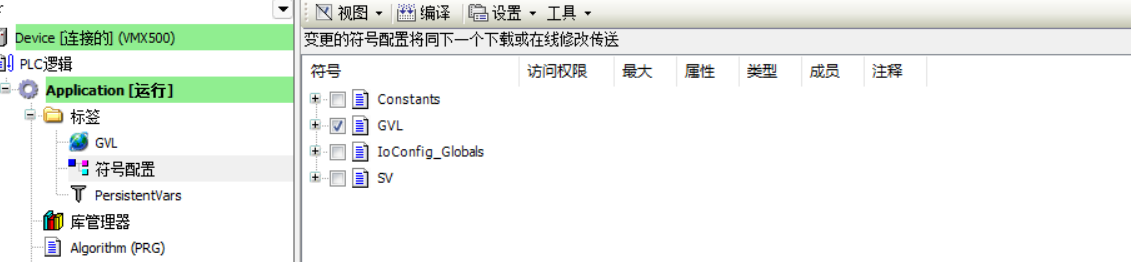

符号配置-编译-勾选需要通讯 的标签





昆仑通态侧设置：

1.需要添加OPCUA驱动，沟通昆仑通态厂家索要。

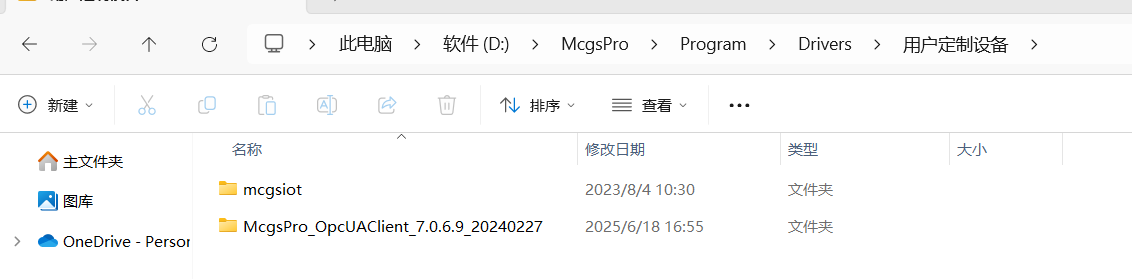

2.在昆仑通态驱动中添加OPCUA文件

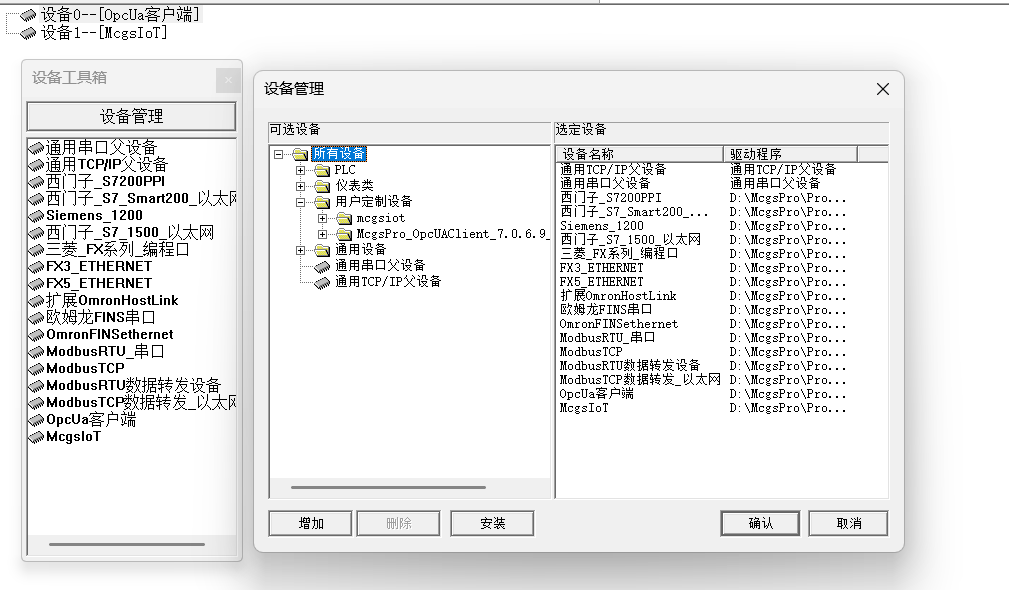

3.在软件中添加OPCUA驱动

设备窗口-设备管理-用户定制设备-OPCUA驱动-增加-在设备工具箱中调用

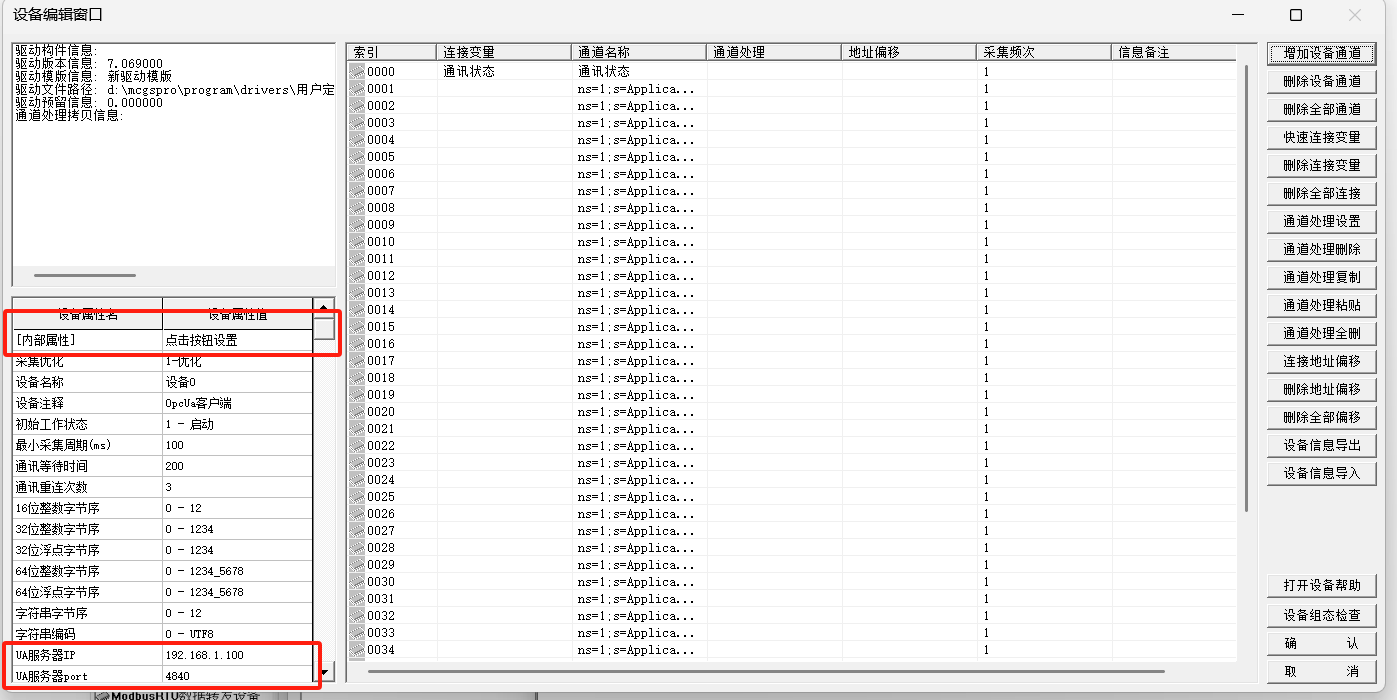

4.双击设备0OPCUA驱动进行配置

配置OPCUA服务器IP地址以及端口

IP地址与上述PLCETHERNET网口IP地址一致

端口号默认4840

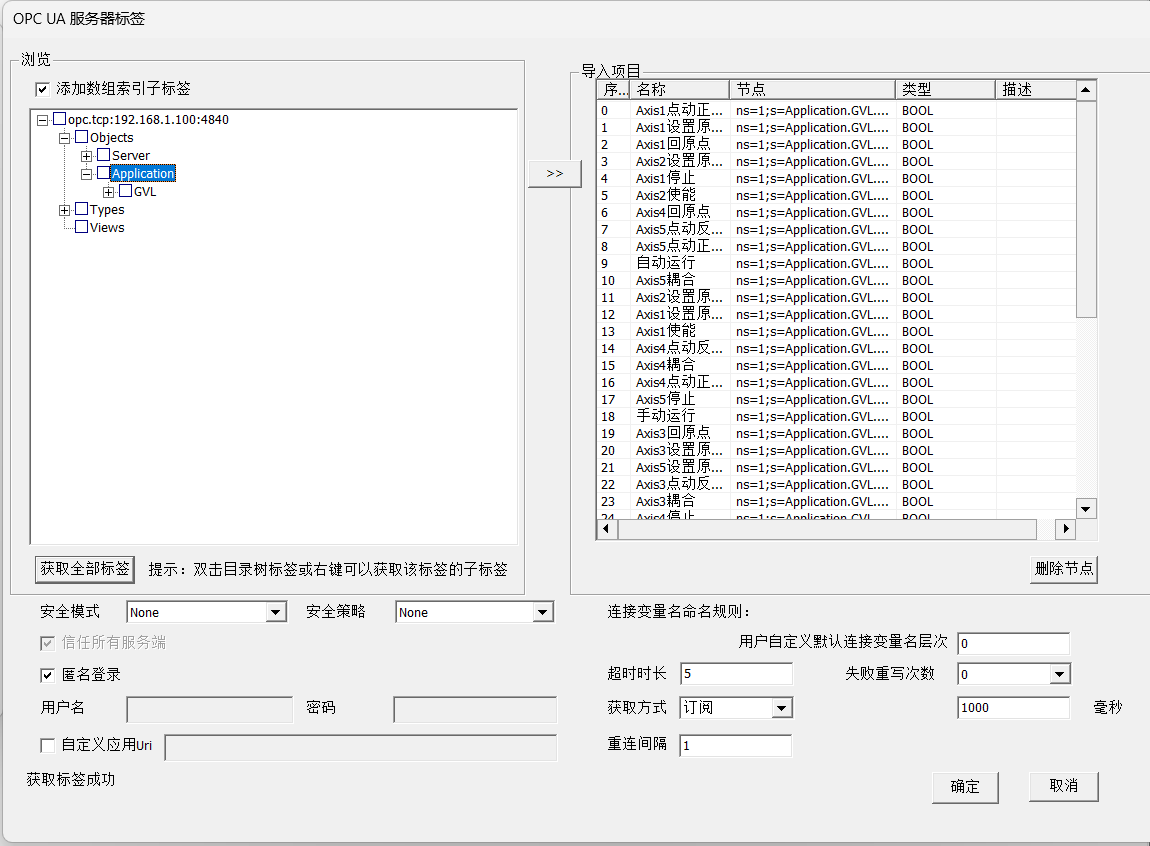

5.添加OPCUA中标签

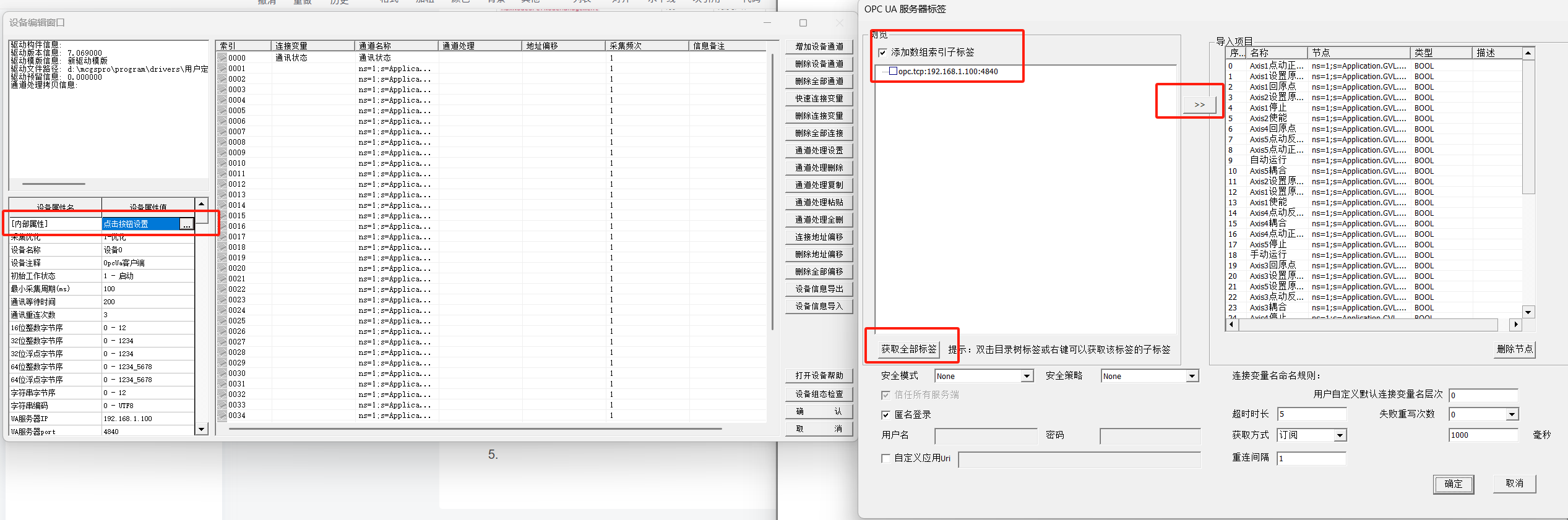

选择内部属性-勾选OPCUA客户端-获取全部标签-选择需要映射的标签内容-添加-确认







之后设备窗口中既有PLC内部标签内容，对应触摸屏内部标签后即可使用。





2025-07-11 问题补充：

在使用过程中测试发现一个问题：当我标签使用的名称为中文字符时，如果字符过长，按钮无法触发。建议使用较短中文字符或者使用英文字符。

例：前压花轴手动使能，自动运行，AXIS1SVON，三种标签导入至HMI后，前压花轴手动使能在HMI触发后PLC无反应，其余两个没问题。

另：昆仑通态平台有基于codesys平台做的CODESYS——以太网——自由标签的驱动。但我并没进行测试，有经验的可以交流。
