武汉鑫通态——寄存柜触控一体机

产品简介

    鑫通态科技基于自研工业级嵌入式开发平台，推出两款寄存柜触控一体屏产品，适用于微信扫码寄存柜、人脸识别寄存柜。单套寄存柜控制系统由一台寄存柜触控一体屏+多块锁控板组成（最多8块/96仓格）。寄存柜生产厂家只需要装配电控锁、红外探测管，加上柜体即可快速组装一套完整的寄存柜成品。

 产品特点

(1）人脸识别

    利用人的脸部特征作为一种身份辨识的方式，通过采集含有人脸 的图像或视频流，自动对图像或视频中的人脸进行检测定位、图像预处理、特征提取和匹配识别，达到识别不同人身份的目的。

(2）多种应用模式

    共提供三种应用模式，即自由模式、固定模式和混合模式。

(3） 自由组合

    根据不同种类应用场景、箱柜存储数量要求，配合锁控板进行组合使用，达成多场景应变能力。

(4）中途开箱

    若用户需要中途开箱，可直接点击存物按钮，人脸识别成功后自动打开之前存放物品的储物仓门，存放后仍处于储物模式，后台记录中途开箱操作。

(5） 日志查询

    该系统自动保存 5-7 天用户操作日志信息，管理员可通过日志查询用户使用记录，包括存取记录和中途开箱记录。

(6）不同应用角色（普通用户、管理员、厂家）

    普通用户：作为存储柜普通使用者，随机人脸识别成功后开箱；

    管理员：管理员通过安全按钮或刷脸登录管理后台界面，对该系统进行日常使用维护；

    厂家：通过安全按钮设置界面，对该系统进行出厂设置。

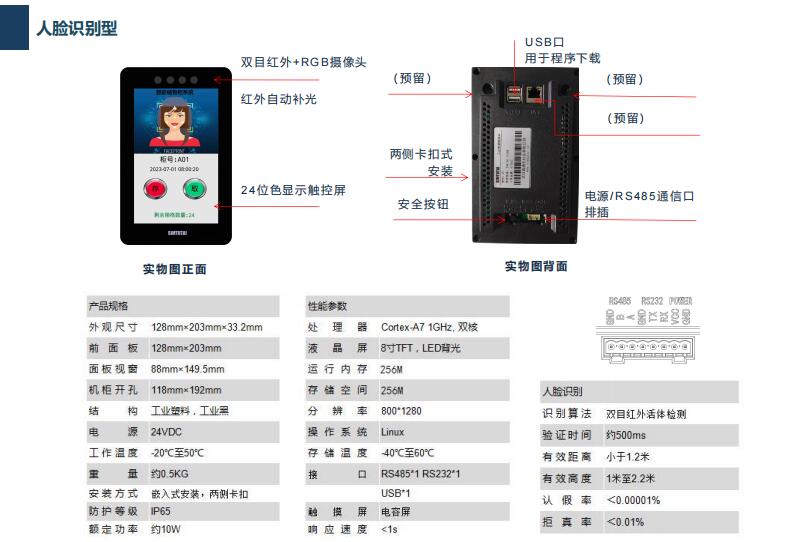

人脸识别型

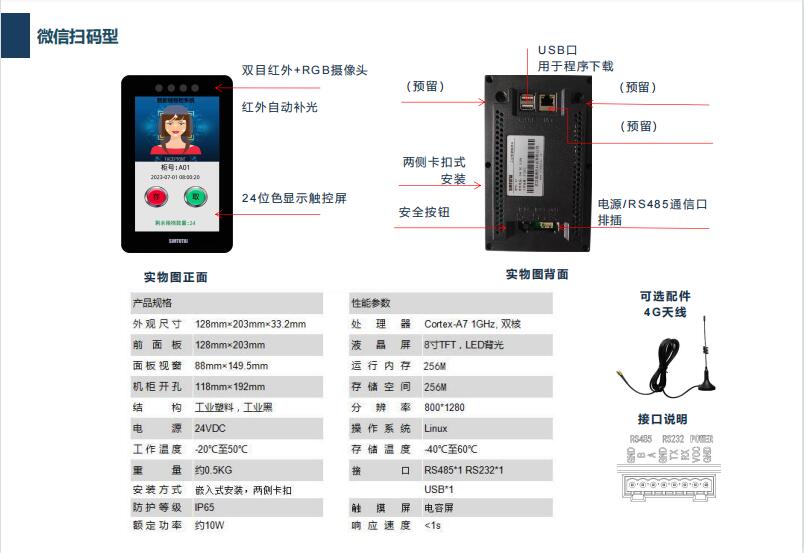

微信扫码型

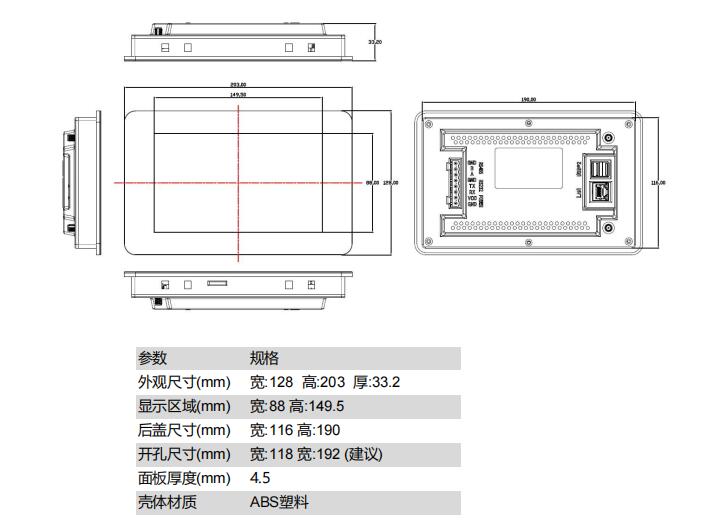

 尺寸图

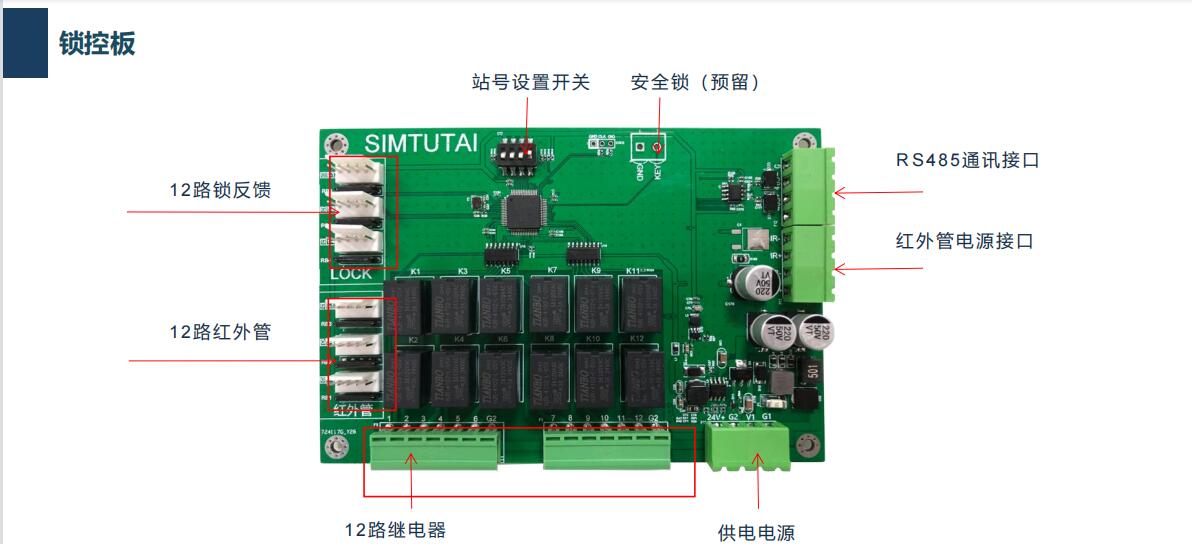

锁控板型号1

元器件型号1

元器件/端子	接线定义	备注
12路继电器	1-6接锁的正极，G2接锁的负极	继电器输出线，接锁的电源线
	7-12接锁的正极，G2接锁的负极	继电器输出线，接锁的电源线
供电电源	24+为继电器正极，G2为继电器负极 V1接电源正极，G1接电源负极	左侧为继电器接口最大24V 右侧为电源主供电接口最大（12V-24V）
红外管电源	IR+接红外管的正极，IR-接红外管的负极	接红外管的电源线，这里输出为5V
RS485通信	485+接屏幕的RS485A，485-接屏幕的RS485B，G接屏幕的G	接屏幕的RS485通信接口可实现与屏幕进行通信
安全按钮	KEY接按钮的正极，GND接按钮的负极	常按安全按钮进入管理员界面
站号设置开关	拨码向上拨为高电平，拨码向下拨为低电平19947549438	通过这4个拨码开关设置Modbus通信地址，实现多板级联
12路锁反馈	G接所有锁的GND，后面的数字1-12接锁的数据线	读取锁的电平状态
12路红外管	G接所有红外管的GND，后面的数字1-12接红外管的数据线	读取红外管的电平状态

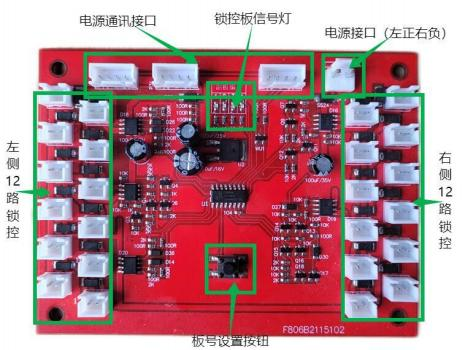

锁控板型号2



元器件型号2

元器件/端子	接线定义	备注
左侧12路锁控	按序号与对应电控锁有序连接	无
右侧12路锁控	按序号与对应电控锁有序连接	无
板号设置按钮	无	长按进入设置状态，通过设置不同锁控板序号，达到有序连接
锁控板信号灯	无	通过板号设置按钮在信号灯处反馈锁控板设置的具体数值
电源接口	左侧连接电源正极，右侧连接电源负极	无需信号传输，作为直接电源接口
电源通讯接口	外侧两引脚接电源，内部两引脚为信号收发	接屏幕RS485通信接口与屏幕实现与屏幕进行通信

联系我们

电话：19947549438
