网络基础知识-IP报文头

网络基础知识-IP报文头

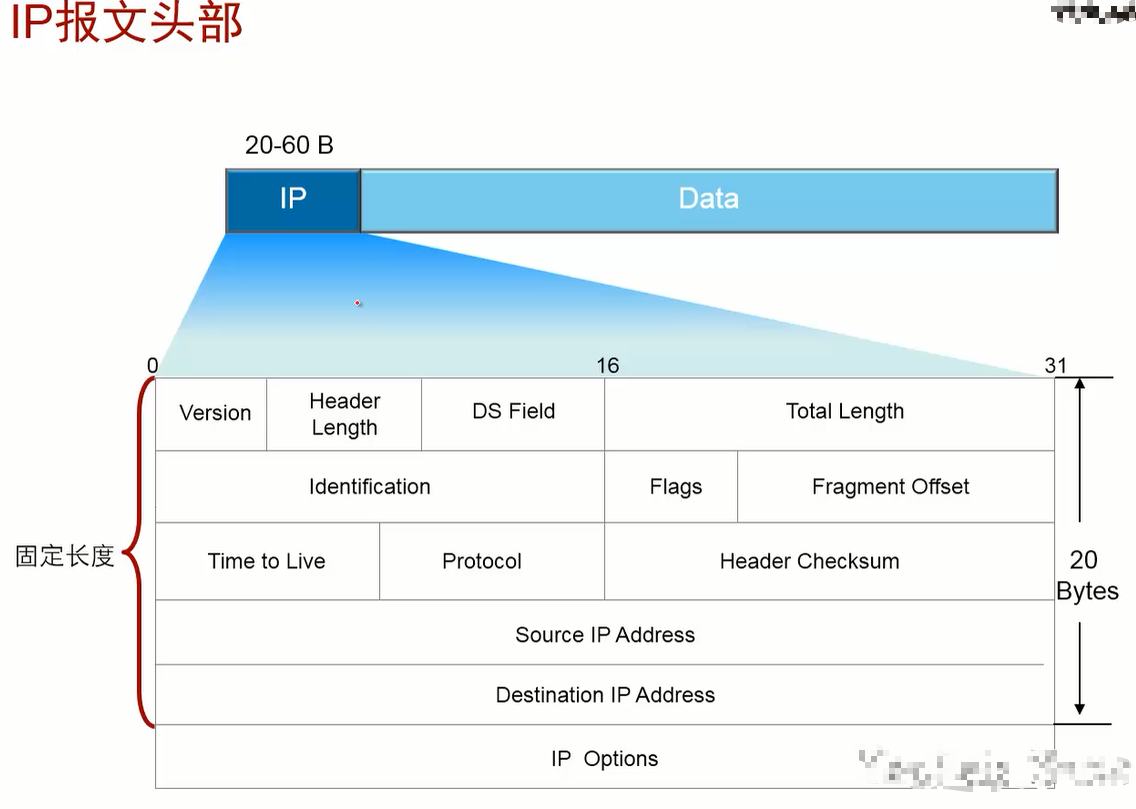

VERION : IPV4、IPV5 、IPV6

HEADER LENGTH (头部长度): 20-60字节 （长度受IP OPTIONS影响）

DS FIELD（差分服务域）: 布置IPV4时 QOS服务中用，为流量提供差分服务。

TOTAL LENGTH(总长度)：通过减去报文头长度得到有效数据长度。



IDENTIFICATION(标识符):数据分片后 对每一个流量分片的 进行标识管理。

FLAGS(位):确定后面是否还有分片数据。

FRAGMENT OFFSET(偏移量):控制组装时数据分片的组装顺序。



IDENTIFICATION(标识符):

FLAGS():

FRAGMENT OFFSET():

此三项用来做分片重组



TIME TO LIVE(TTL：255):为防止数据传输过程中出现环路，数据传输过程中每经过一个路由设备,TTL数值减1，当TTL值为0时数据包被丢掉。

　　　　　　　　　　　　不同应用程序的发出的TTL初始值不同。

PROTOCOL(协议):指上层协议  标识上层协议类型。

HEADER CHECKSUM(头部校验和)：校验数据是否完整、正确。

SOURCE IP ADDRESS(源地址):数据出发的地址。

DESTINATION IP ADDRESS(目的地址):数据的目的地。

IP option（IP选项）：
