从mysql数据库导出表结构到PowerDesigner （ODBC）



下面的文章是我找到的最简单的导出表结构的方式。JDBC的方式要求jdk必须是32位的，因为powerdesigner

是32位的。所以我们用ODBC。。。。



------------------------------------------------我是分割线--------------------------------------------

我使用的软件

PowerDesigner165.exe

mysql-5.5.38-winx64.msi

mysql-connector-odbc-5.1.5-win32.msi



1、首先安装这三个软件。怎么安装就不好了，下一步下一步就行。

2、打开powerdesigner软件

     选择：File----》Reverse Engineer----》database







其中Model name自定义。

然后点击：确定







然后点击：我用红圈圈的。

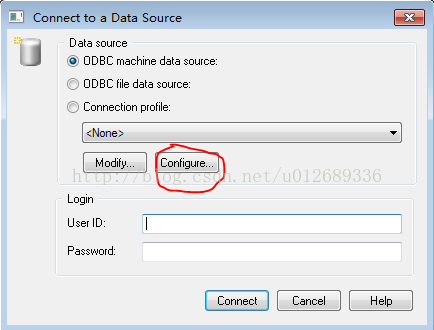

然后点击：我用红圈圈的Configure。

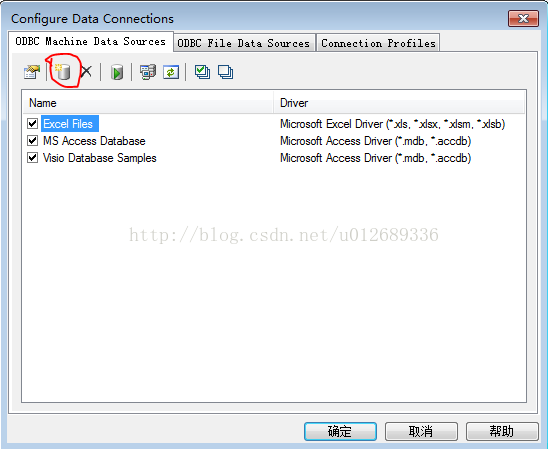

然后点击：我用红圈圈的。

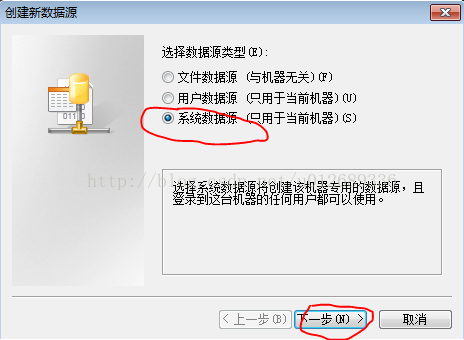

选择：系统数据源，然后点击下一步。







下拉选择：MySQL ODBC 5.1 Driver，然后：下一步

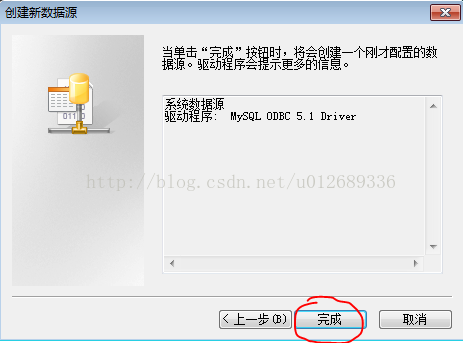

点击：完成

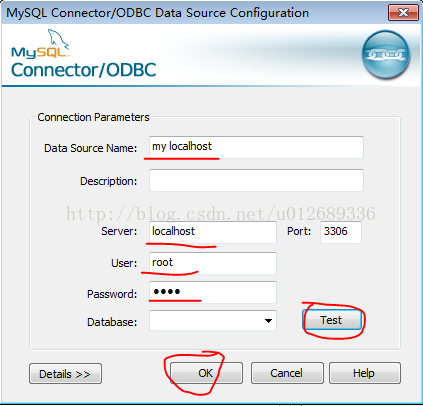

填写你需要连接的mysql数据库的信息，最后进行Test测试，如果显示：Connection successful，表示连接mysql成功。

然后点击：OK

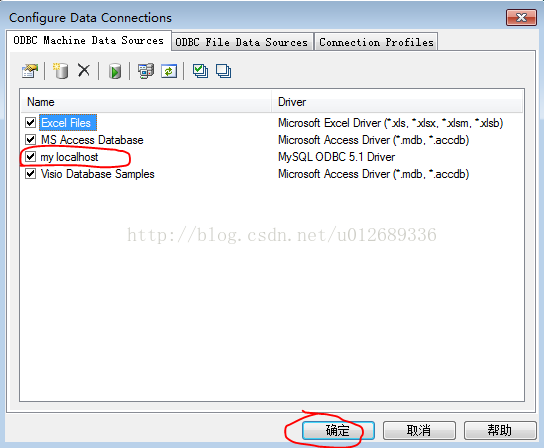

在这里就会显示出：你刚才命名的Data Source Name，然后点击：确定

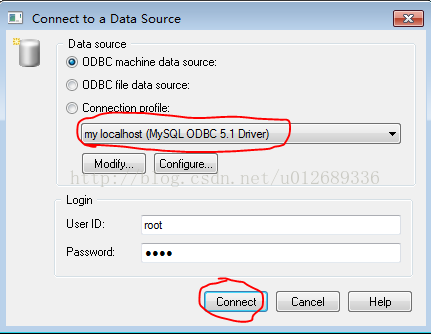

选择你刚才命名的Data Source Name，然后点击：Connect

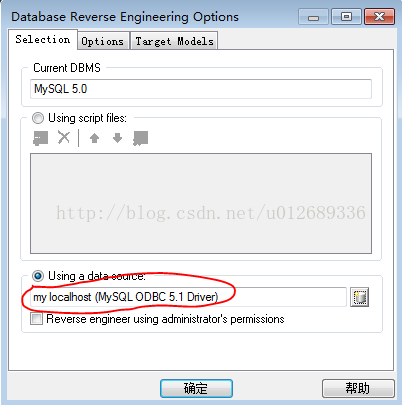

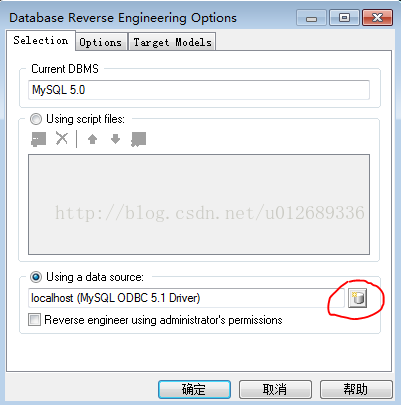

Using a data source里面就会出现你刚才命名的Data Source Name，然后点击：确定







在All users里面选择你要导出表的数据库，下面就会显示出该库里面的所有表，然后你可以把你不需要的表的前面√去掉，保留你要导出的表

点击：OK









现在就OK了，会把mysql中的表的结构转换成pdm。
————————————————
