pure-TDMA烧录调试



先使用仿真器连接普通节点



切换相应目录  ，make antc3 编译生成hex文件



使用  设置节点地址  ，并写到到节点中，之后烧录正确的hex文件



不同的节点的电源可以开启，也可以等到网关节点做好后，再开启

---



使用仿真器连接网关节点



切换相应目录  ，make antc3 编译生成hex文件



使用  设置节点地址  ，并写到到节点中，之后烧录正确的hex文件

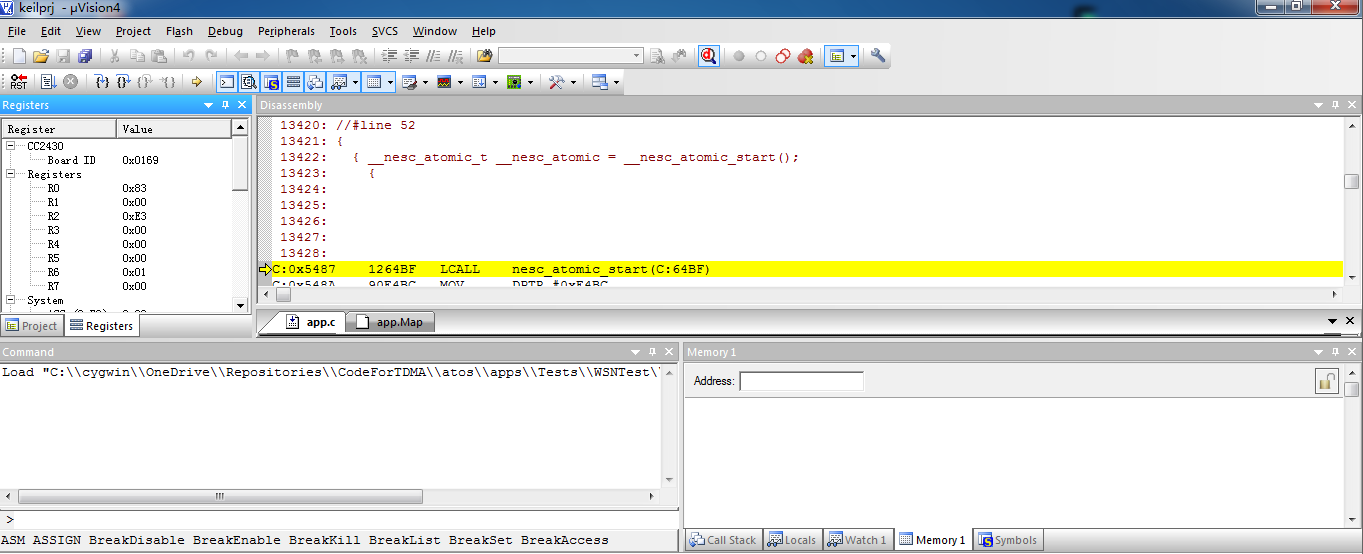

在到存放hex文件的目录下，找到keil的文件，打开可以调试 (单击debug按钮进行调试)

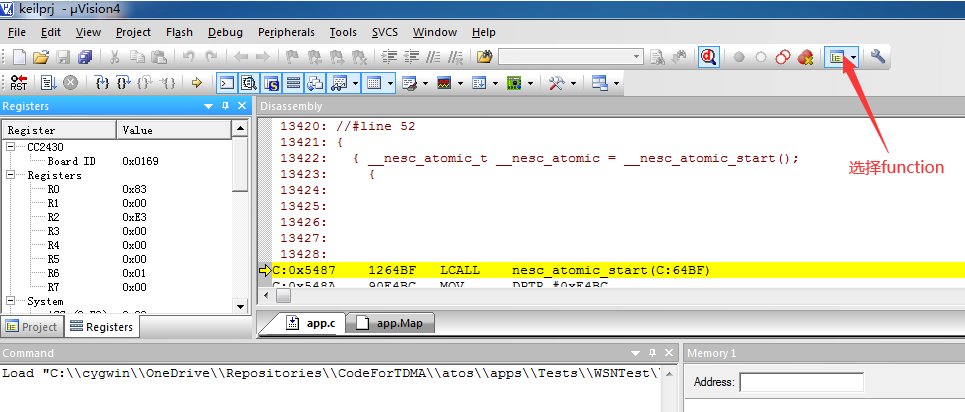

单击，选择function





左上角有按钮可以调试



---

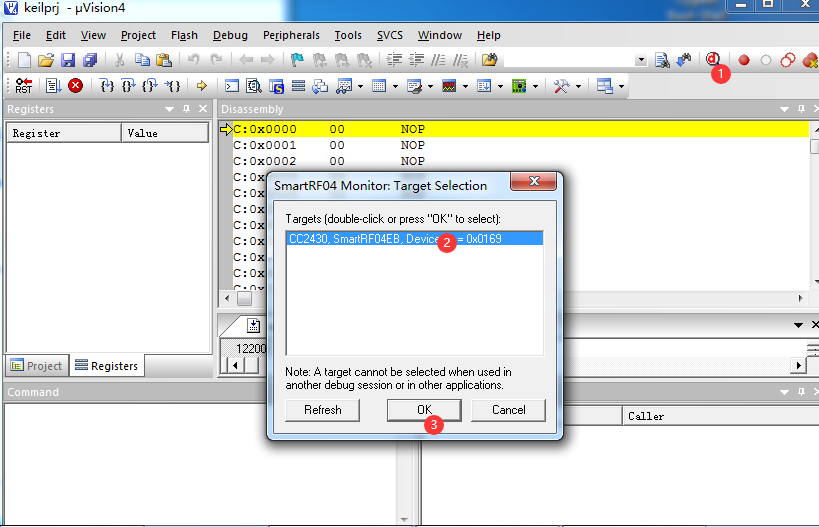

此外，cygwin输入make antc3 debug，会自动弹出，然后按图操作，之后单击debug按钮进行调试

这样不好调试，因为没有规定节点的id和组id,

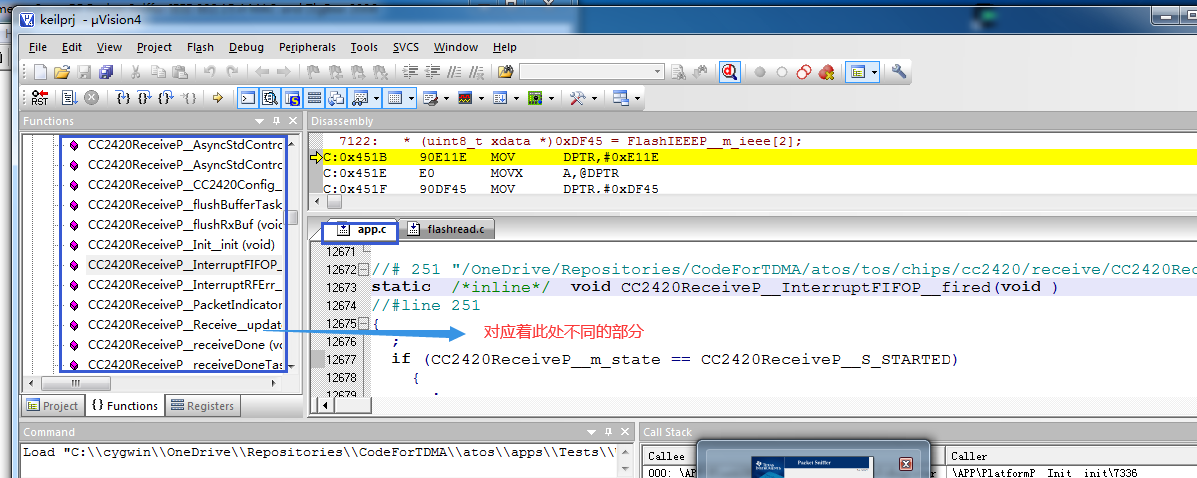

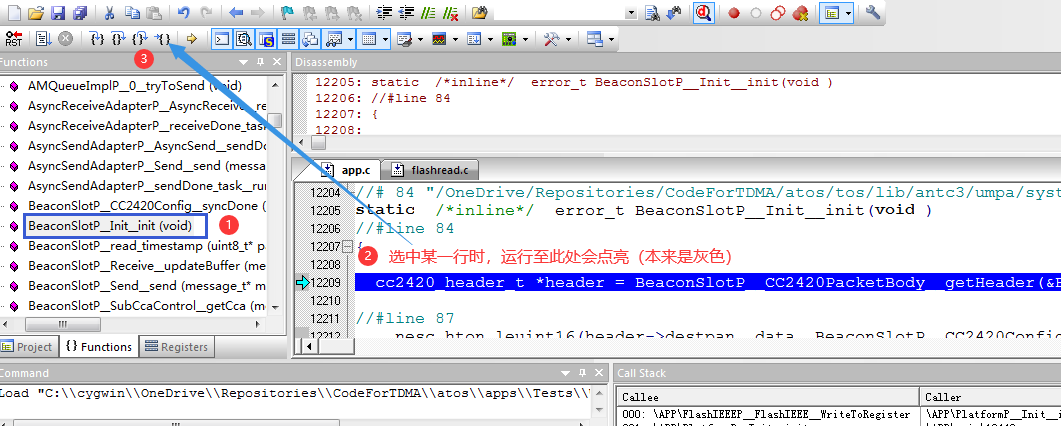

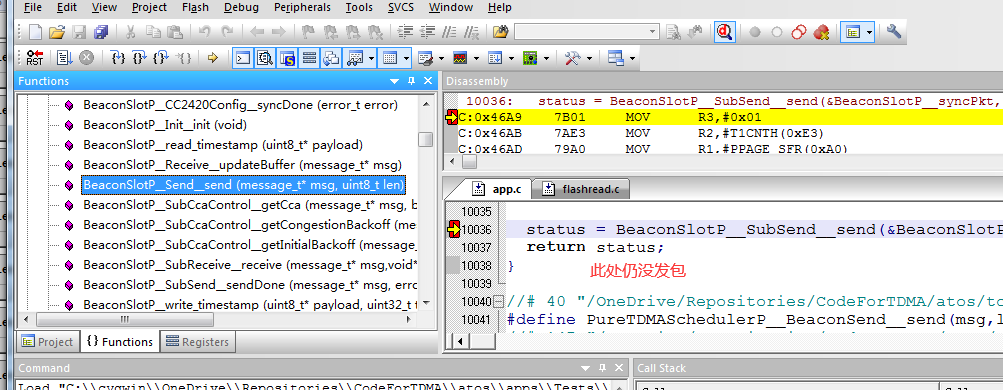

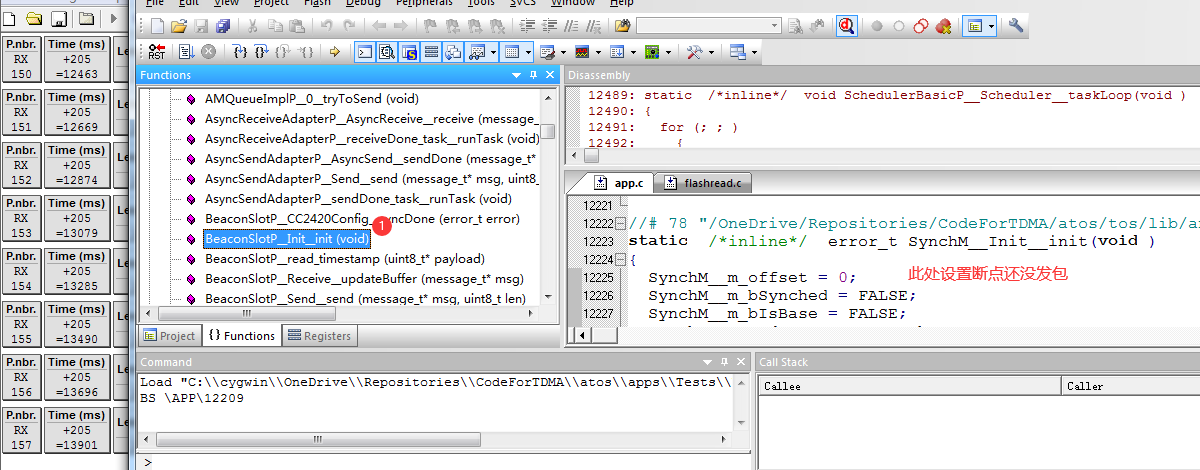

然后点function->app.c->找到想要的位置 左边的文件表示程序执行的顺序







出现下面的情况是因为没有按照一开始的文字顺序

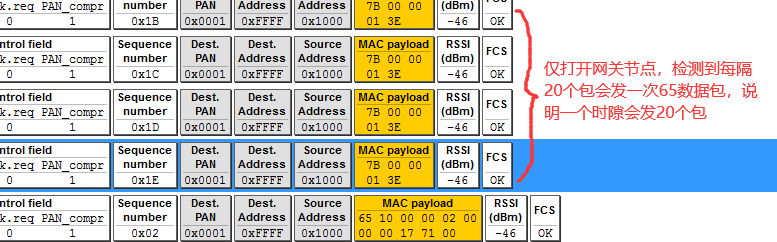

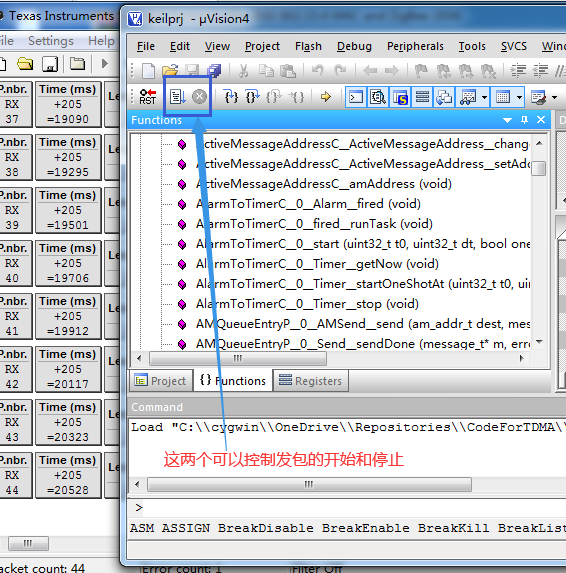

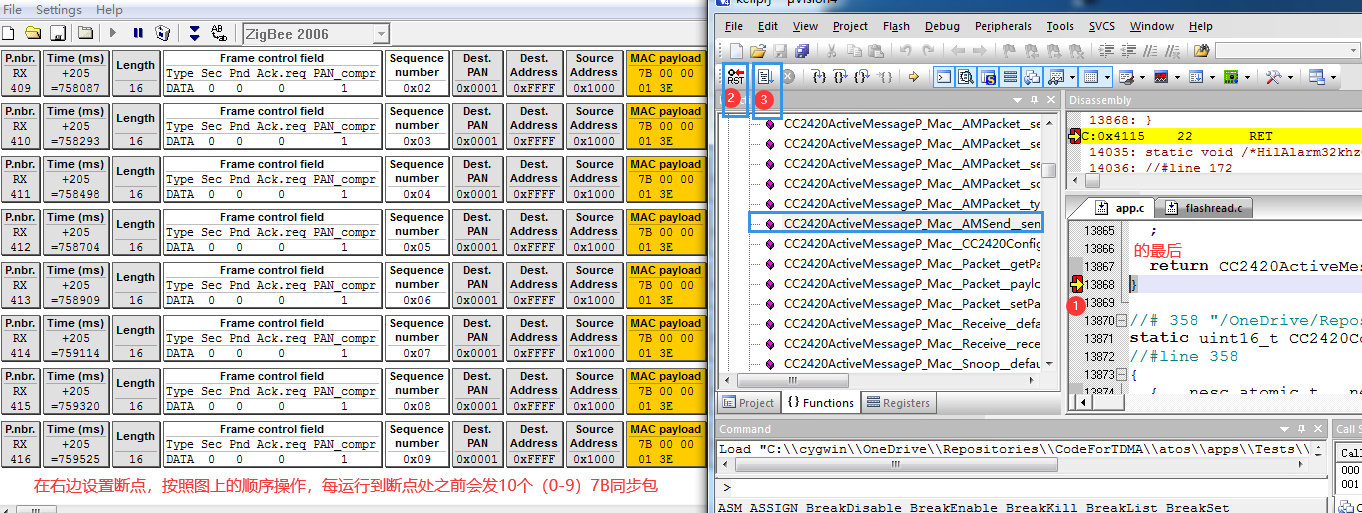

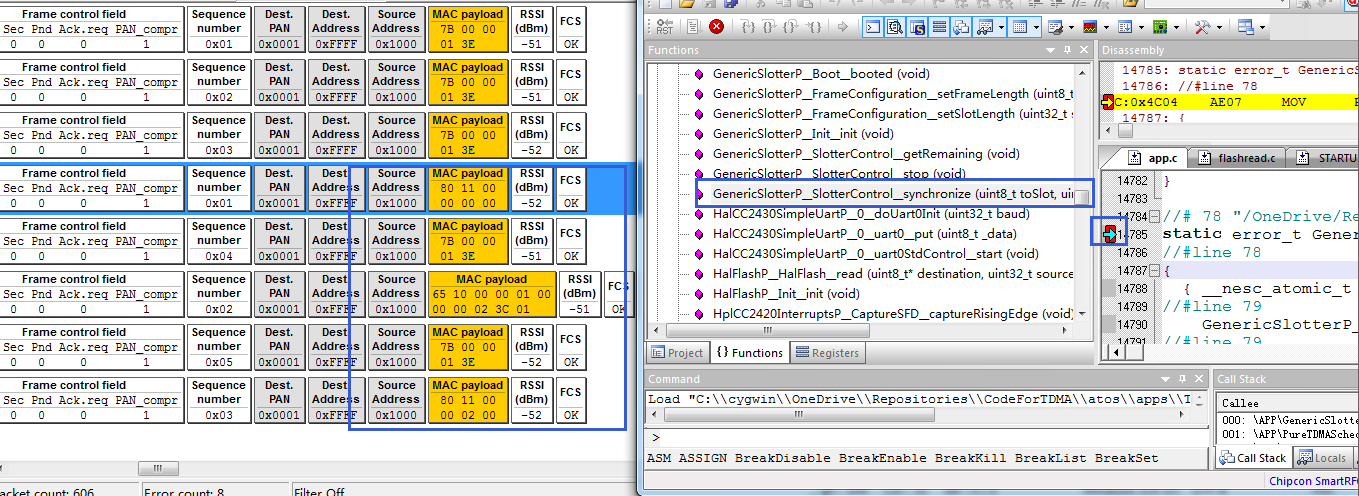

 现在的调试是关于网关的，普通节点没有开启，6=如图显然65包是在断点之前完成







 65在这里面的一步









---



调试结束后记得关闭节点的电源！！！

---

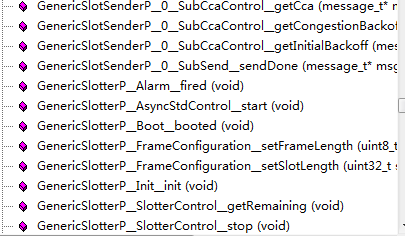

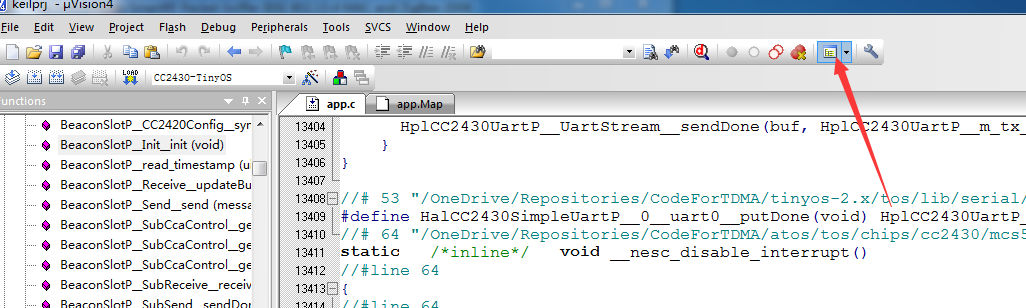

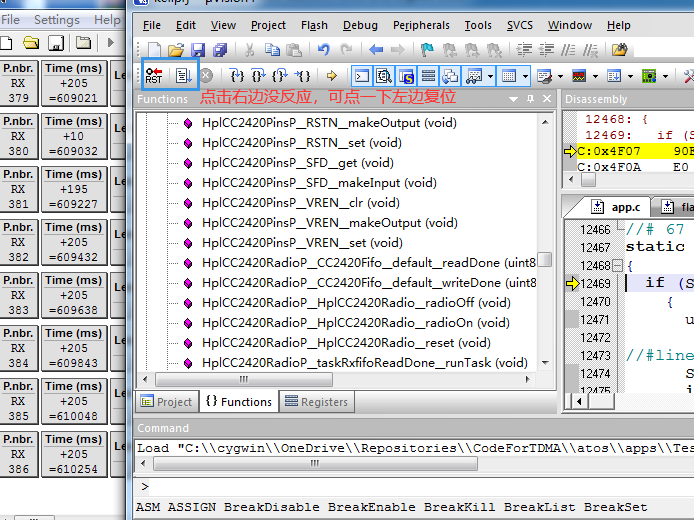

 此处可以调出function

---

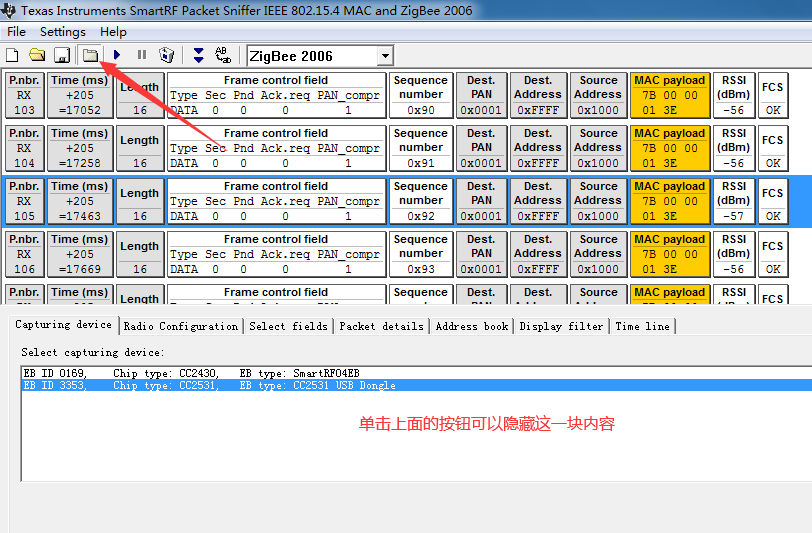

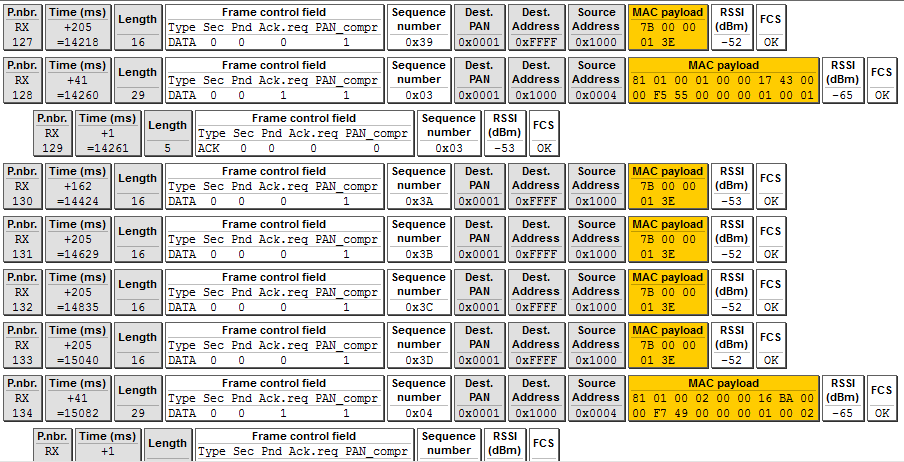

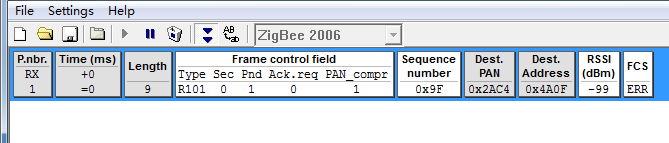

检测包

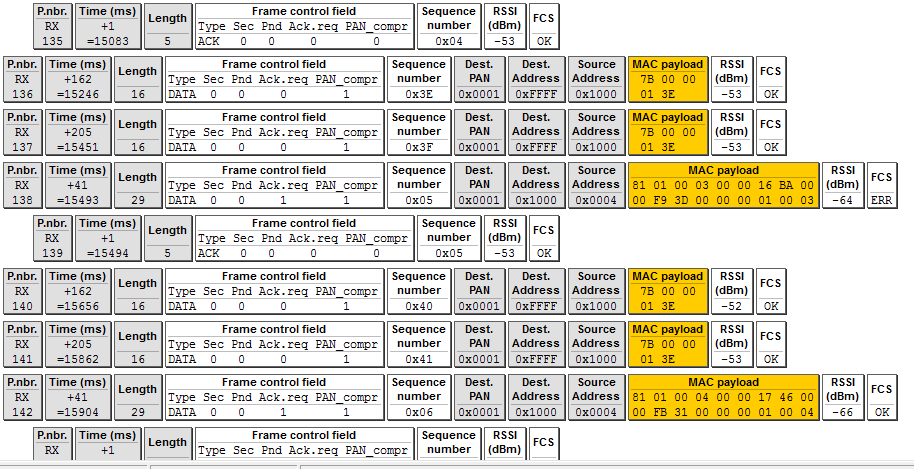

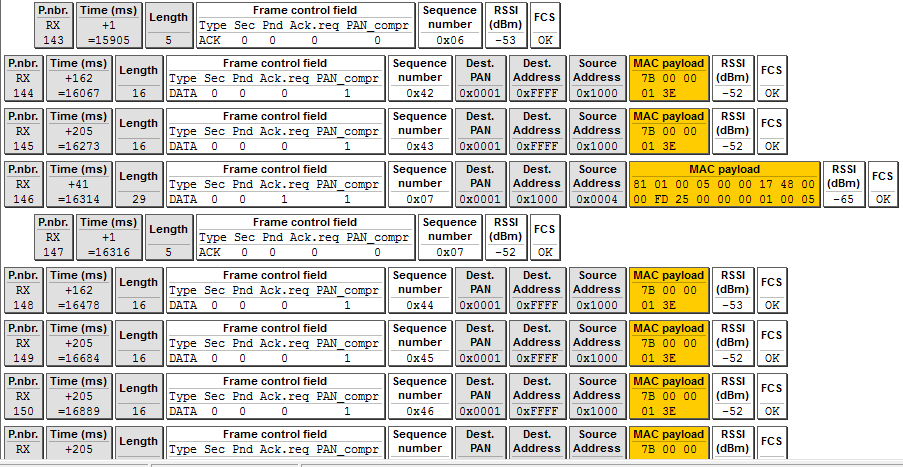

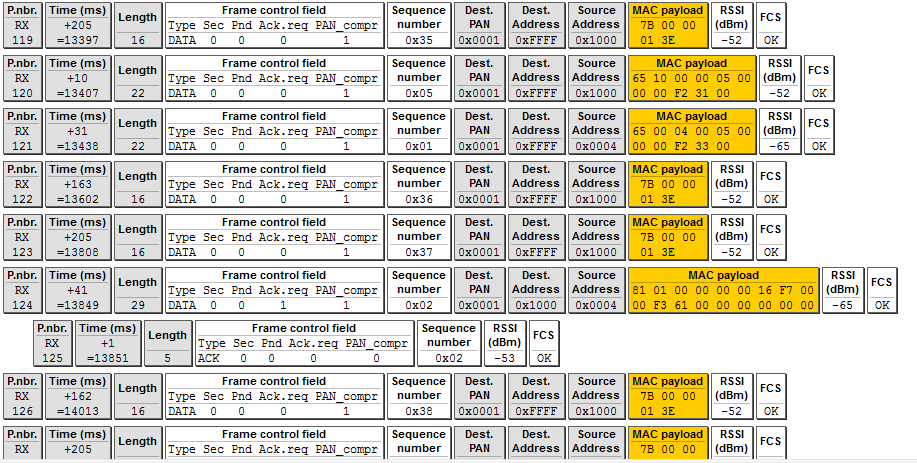

 最后发现是普通节点的hex文件下错了，下载正确后，包有规律



















---

　　2021-03-22

---



　　Z-MAC采取 DRAND（一种分布式的TDMA调度策略） 调度方式，可以使同一干扰区域内的两个节点分配到不同时隙，满足无冲突传输调度的需求。

　　Z-MAC的行为类似于低竞争下的CSMA，也类似于高竞争下的TDMA。

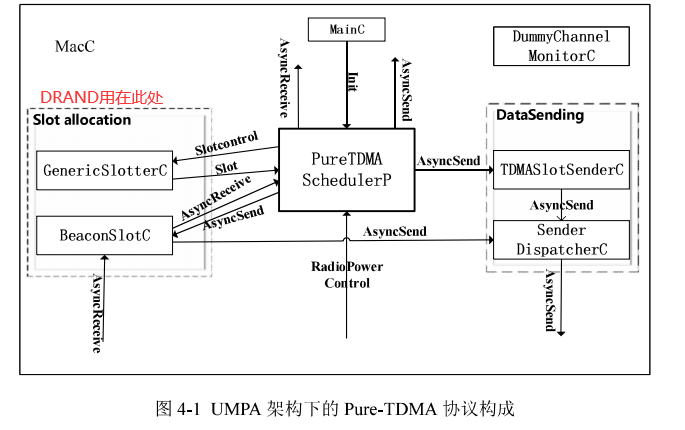

　　DRAND就是一种分配时隙的方式，不需要时间同步，它是一种分布式的TDMA调度策略



---



 CC2430节点,MAC协议定义、路径更改
D:\OneDrive\Repositories\CodeForTDMA\atos\support\make\antc3

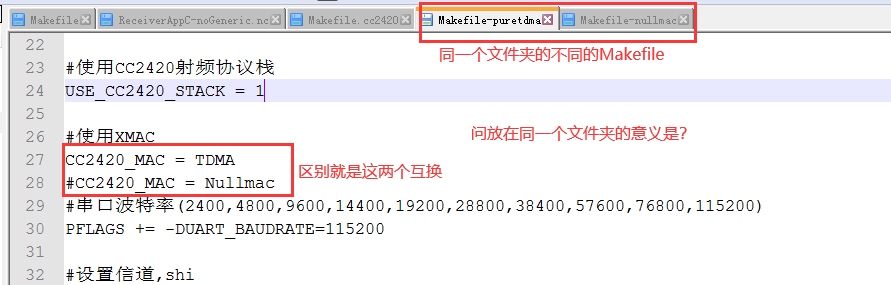

Makefile.cc2420 文件

这个怎么改？之前整理的











---

　　2021-03-23

---



　　wsntest怎么用？虚拟机里没有，在cc2530里有安装包好像，安装到虚拟机里还是实际的电脑里

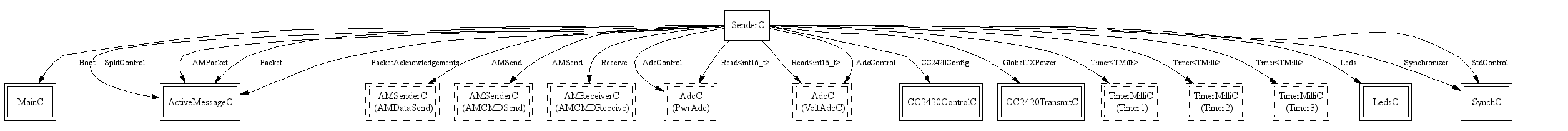

 1.app： make micaz/antc3 docs生成可视化组件图
C:\cygwin\OneDrive\Repositories\CodeForTDMA\atos\doc\nesdoc\antc3

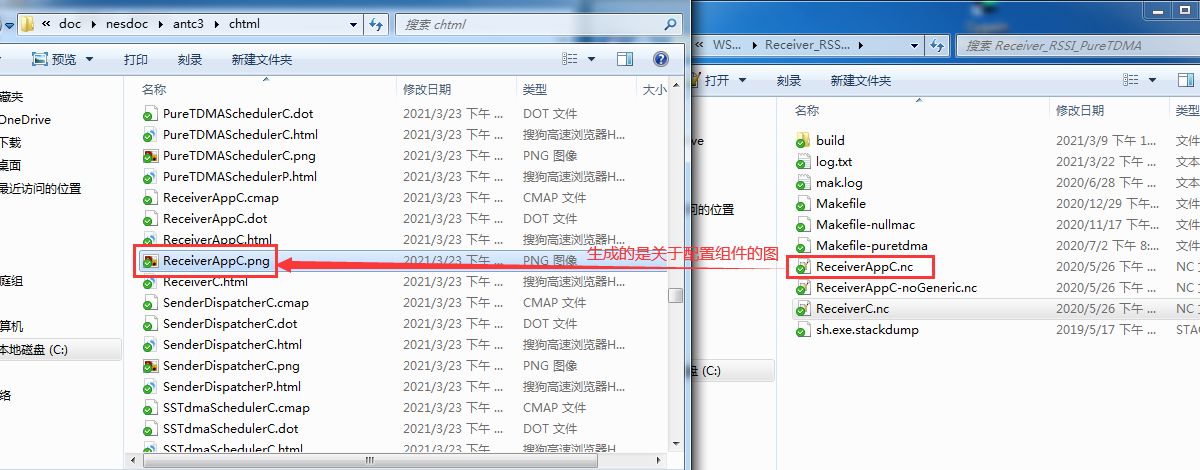

 试了一下上面的命令生成了好多，在antc3的第一个文件夹中







 在相应的文件夹中可以生成

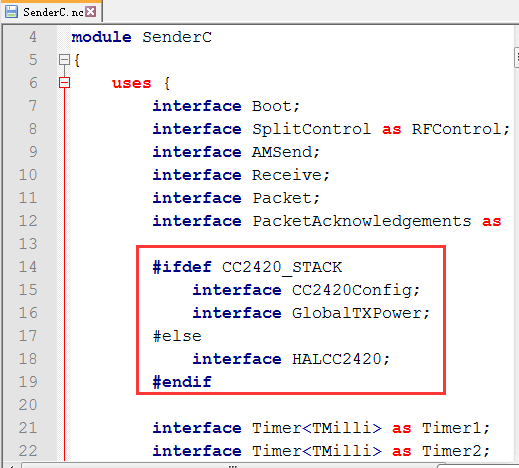

 CC2420有分发协议









---





 抽时间学一下这个









---

　　2021-03-24

---

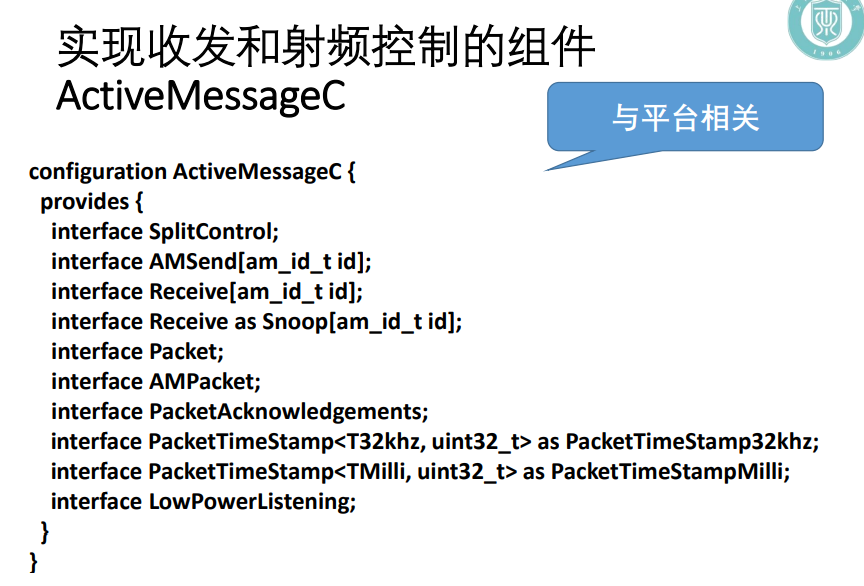

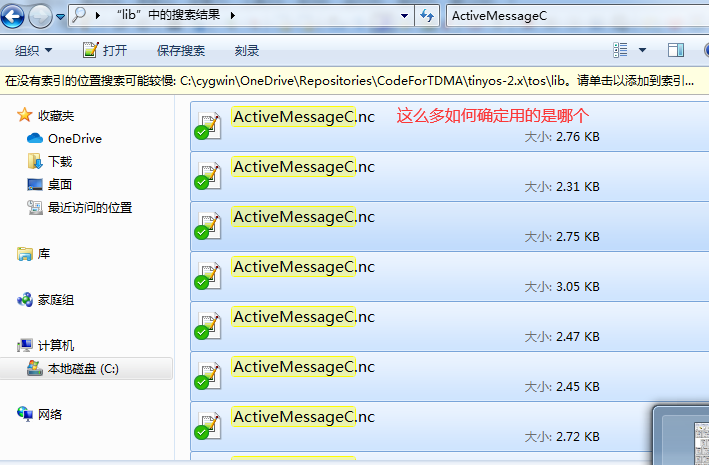

 ActiveMessageDrandC

 改了上面的，还有程序的头部，不行的话，别忘记改回来



---

　　2021-03-25

---

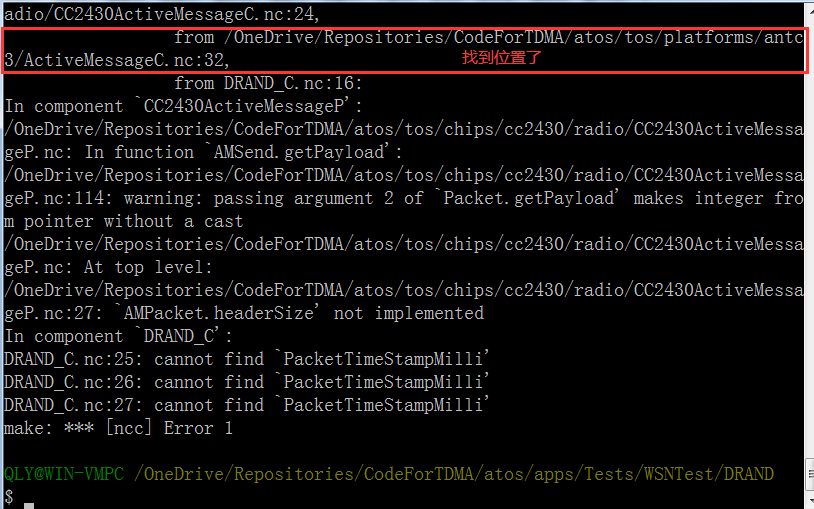

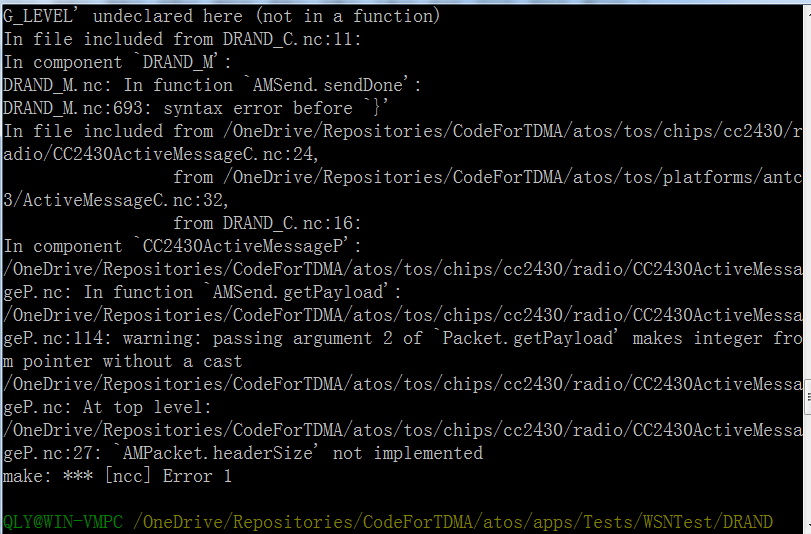

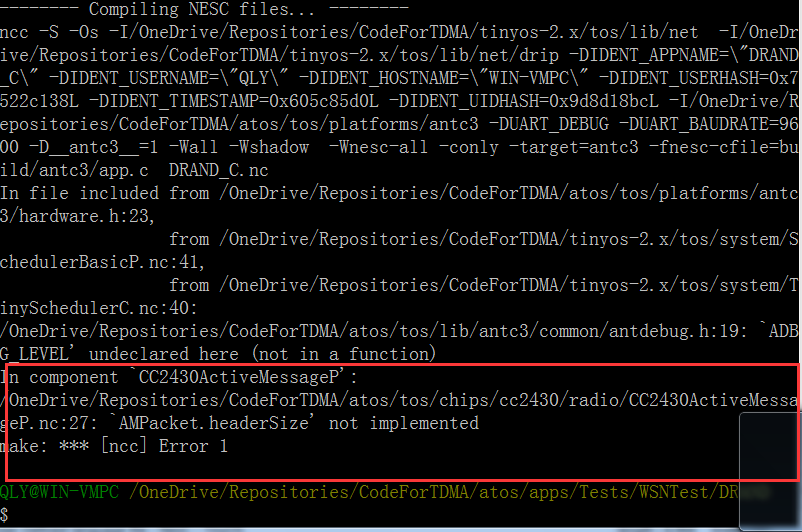

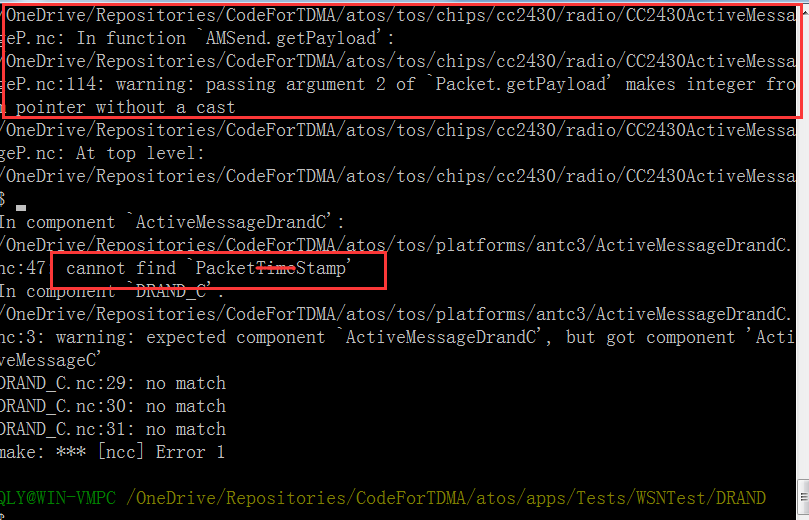

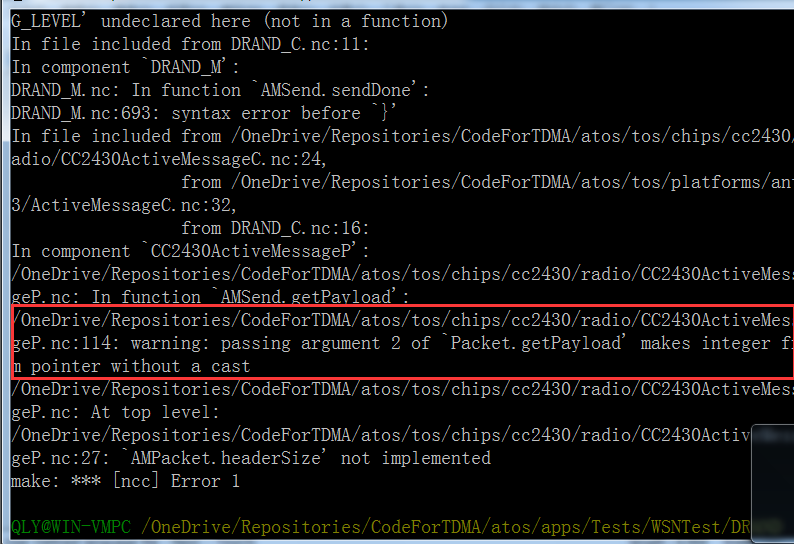

 在CC2530中把时间戳都注释掉后的编译结果







 上面红框的文件114行附近修改为：

command void* AMSend.getPayload[am_id_t id](message_t* m, uint8_t len) {
//return call Packet.getPayload(m, NULL);
return call Packet.getPayload(m, len);//whz,2021.3.25
}

　　还剩的问题























cadaver
