实验5：开源控制器实践——POX

目录

• 实验5：开源控制器实践——POX
  • 基础要求
  • 进阶要求
  • 个人总结

实验5：开源控制器实践——POX

基础要求

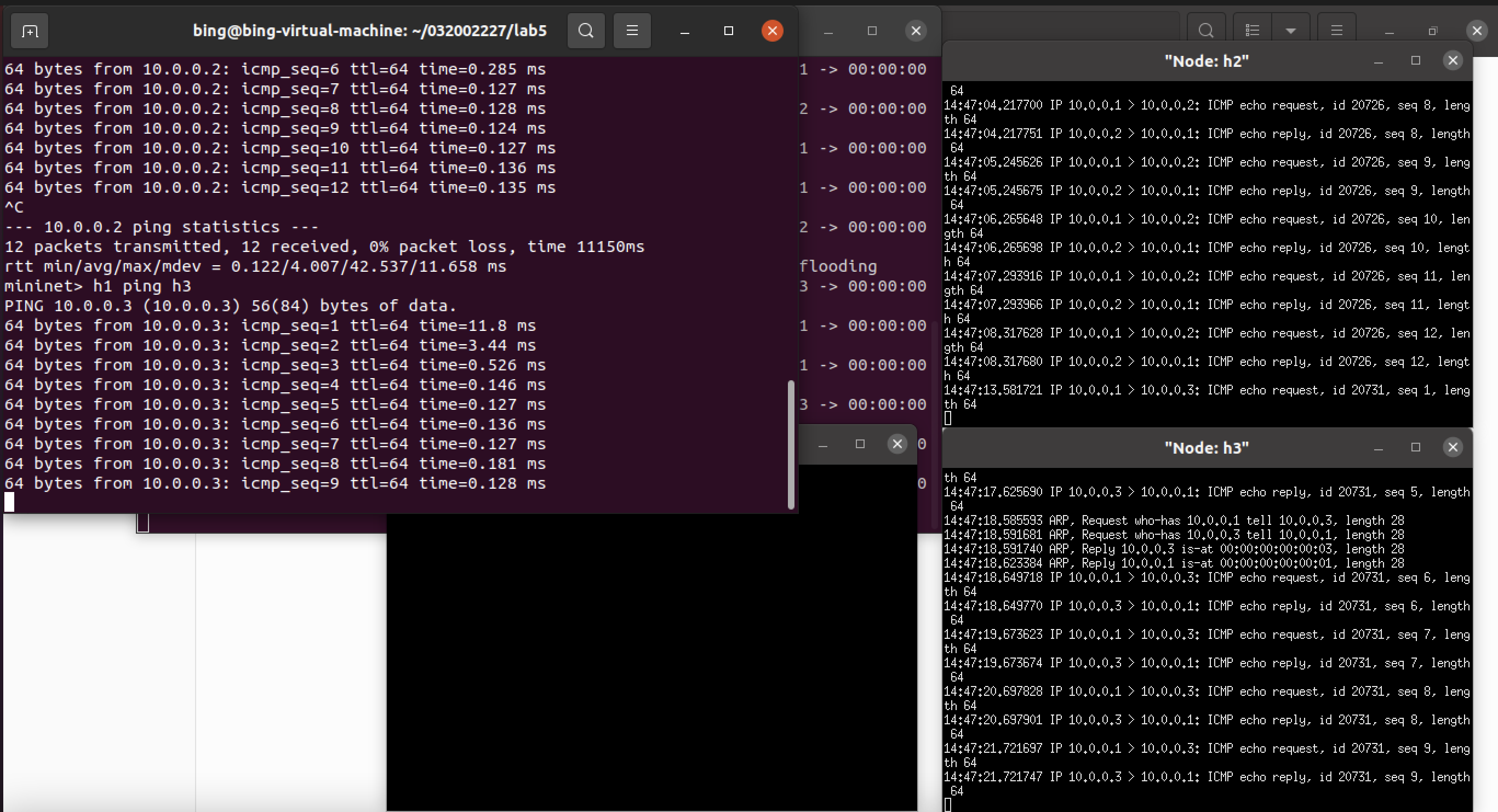

• h1 ping h2的tcpdump抓包结果

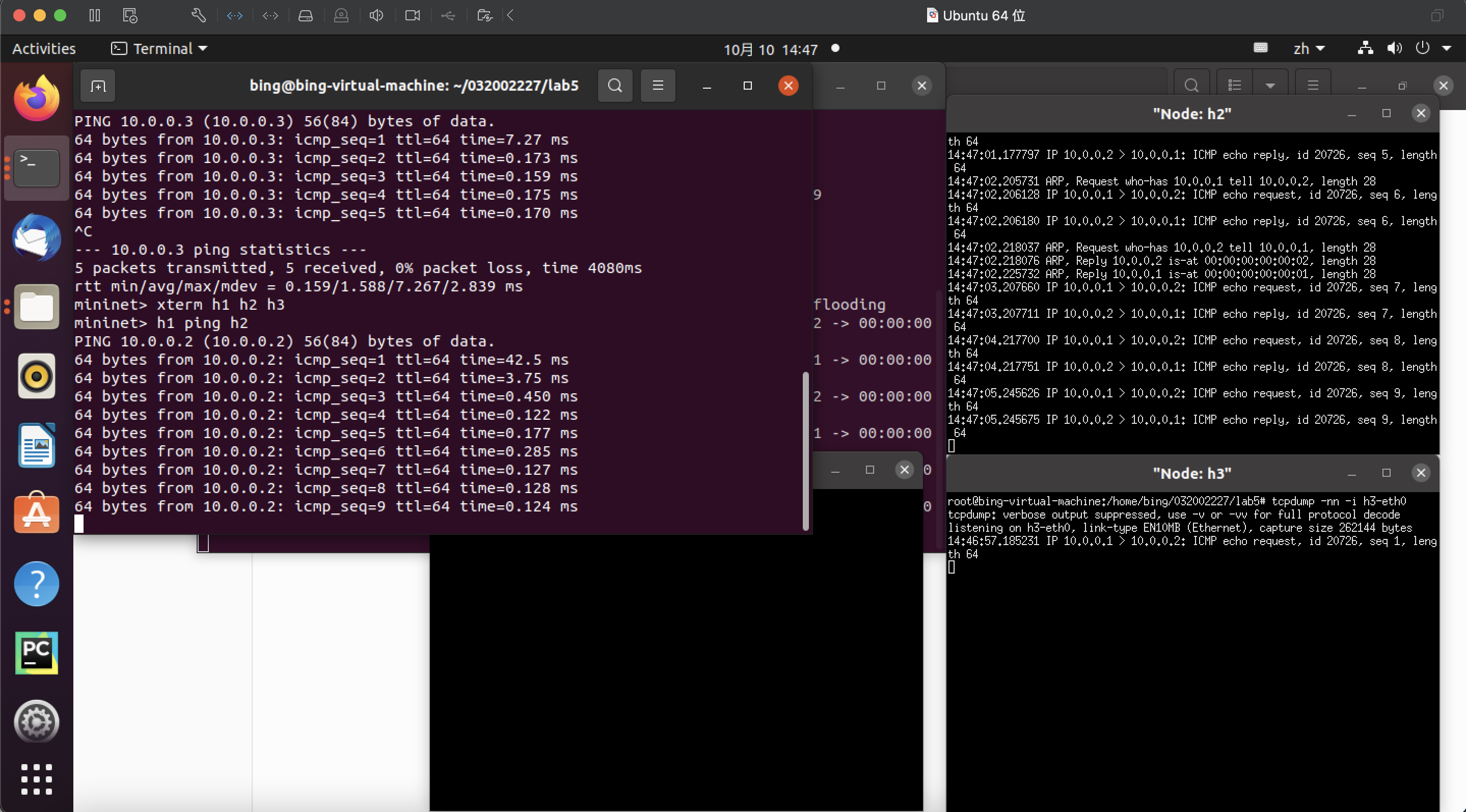

• h2 ping h3的tcpdump抓包结果

• L2_learning模块代码流程图


进阶要求

• SendFlowInSingle3.py

  from pox.core import core
  import pox.openflow.libopenflow_01 as of

  class SendFlowInSingle3(object):
      def __init__ (self):
          core.openflow.addListeners(self)
      def _handle_ConnectionUp(self, event):
          msg = of.ofp_flow_mod()
          msg.priority = 1
          msg.match.in_port = 1
          msg.actions.append(of.ofp_action_output(port=2))
          msg.actions.append(of.ofp_action_output(port=3))
          event.connection.send(msg)
          msg = of.ofp_flow_mod()
          msg.priority = 1
          msg.match.in_port = 2
          msg.actions.append(of.ofp_action_output(port=1))
          msg.actions.append(of.ofp_action_output(port=3))
          event.connection.send(msg)
          msg = of.ofp_flow_mod()
          msg.priority = 1
          msg.match.in_port = 3
          msg.actions.append(of.ofp_action_output(port=1))
          msg.actions.append(of.ofp_action_output(port=2))
          event.connection.send(msg)
  def launch():
      core.registerNew(SendFlowInSingle3)


• SendPoxHardTimeOut.py

  from pox.core import core
  import pox.openflow.libopenflow_01 as of
  from pox.openflow.of_json import *


  def _handle_ConnectionUp(event):
      msg = of.ofp_flow_mod()
      msg.priority = 1
      msg.match.in_port = 1
      msg.actions.append(of.ofp_action_output(port=2))
      #msg.actions.append(of.ofp_action_output(port=3))
      event.connection.send(msg)

      msg = of.ofp_flow_mod()
      msg.priority = 1
      msg.match.in_port = 2
      msg.actions.append(of.ofp_action_output(port=1))
      msg.actions.append(of.ofp_action_output(port=3))
      event.connection.send(msg)

      msg = of.ofp_flow_mod()
      msg.priority = 1
      msg.match.in_port = 3
      #msg.actions.append(of.ofp_action_output(port=1))
      msg.actions.append(of.ofp_action_output(port=2))
      event.connection.send(msg)


  def launch():
      core.openflow.addListenerByName("ConnectionUp", _handle_ConnectionUp)

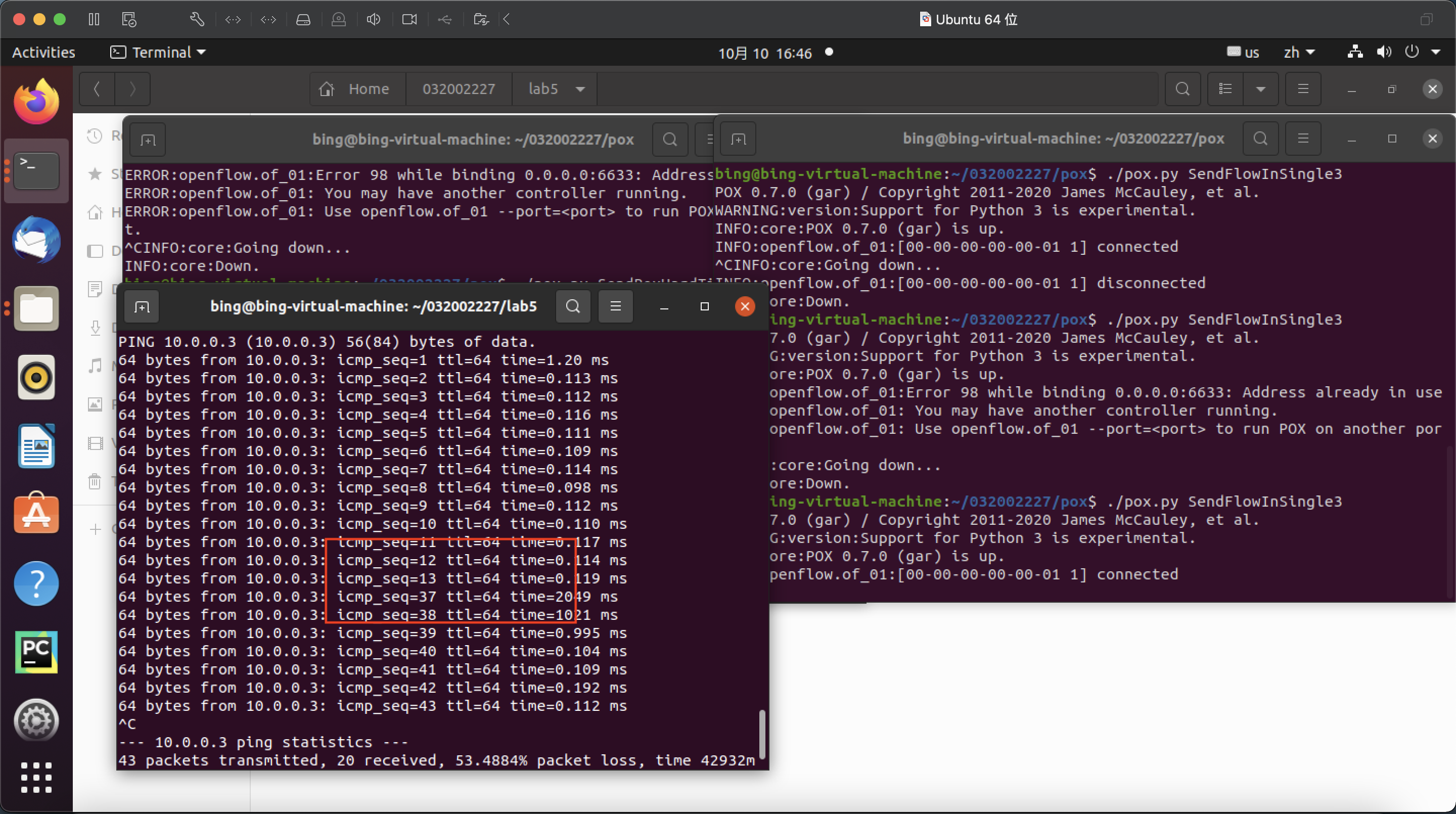

• 运行结果
  • 重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通

  • 基于进阶1的代码，完成ODL实验的硬超时功能

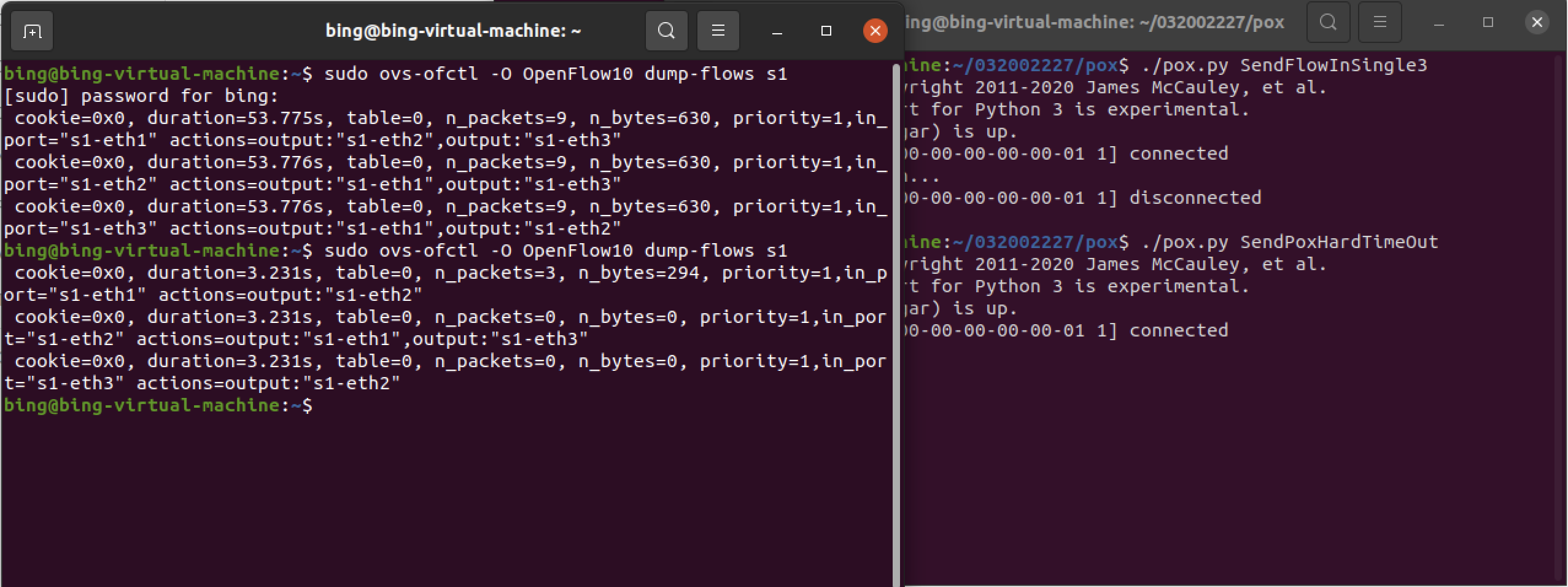

• ovs-ofctl交换机流表项


个人总结

• 实验难度：本次实验难度偏难，基本要求比较适中，进阶要求比较困难。
• 实验过程遇到的困难及解决办法：
  • SendFlowInSingle3和SendPoxTimeOut不会写无从下手：百度翻译官方文档，然后跟同学讨论，按照模板进行学习编写，但是还是失败了无法运行，最终学习他人进行编写终于成功。
• 个人感想：本次实验难度偏难，基本要求比较简单，只需要搭建拓扑然后学着使用tcpdump验证Hub模块，然后顺着L2_learning.py的代码顺序执行即可，但是有些代码阅读起来还是比较困难的，因为不知道其中的详细接口的用处；进阶要求比较困难，需要根据官方的文档进行API的调用，但是由于是全英，看起来还是有点吃力，但最后还是做出来，总的来说，还是初步掌握了POX 控制器的使用和编写，以及Hub模块、Switch模块的了解。
