实验2：Open vSwitch虚拟交换机实践

实验2：Open vSwitch虚拟交换机实践

---

基础要求

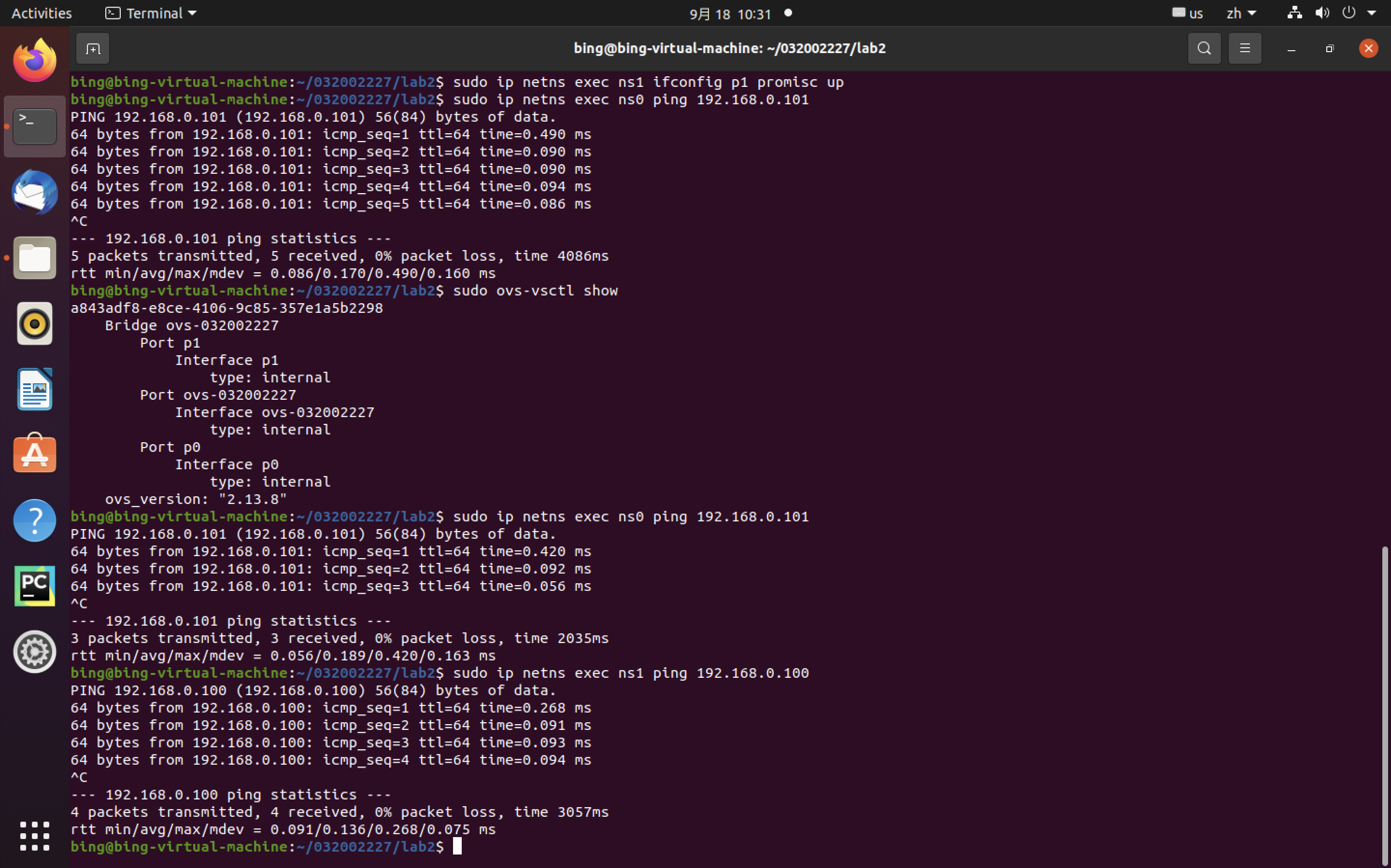

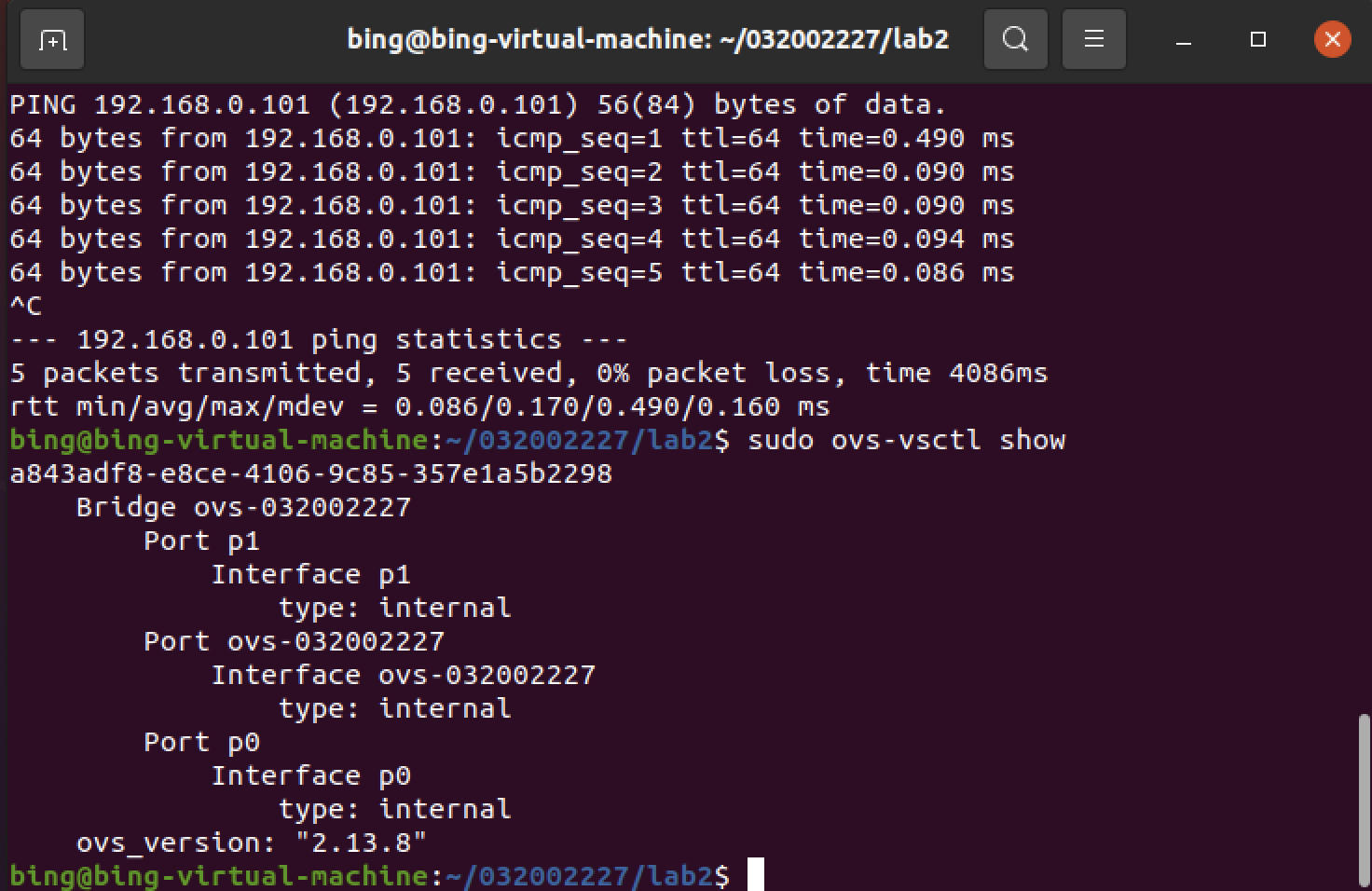

• a) /home/用户名/学号/lab2/目录下执行ovs-vsctl show命令、以及p0和p1连通性测试的执行结果截图:

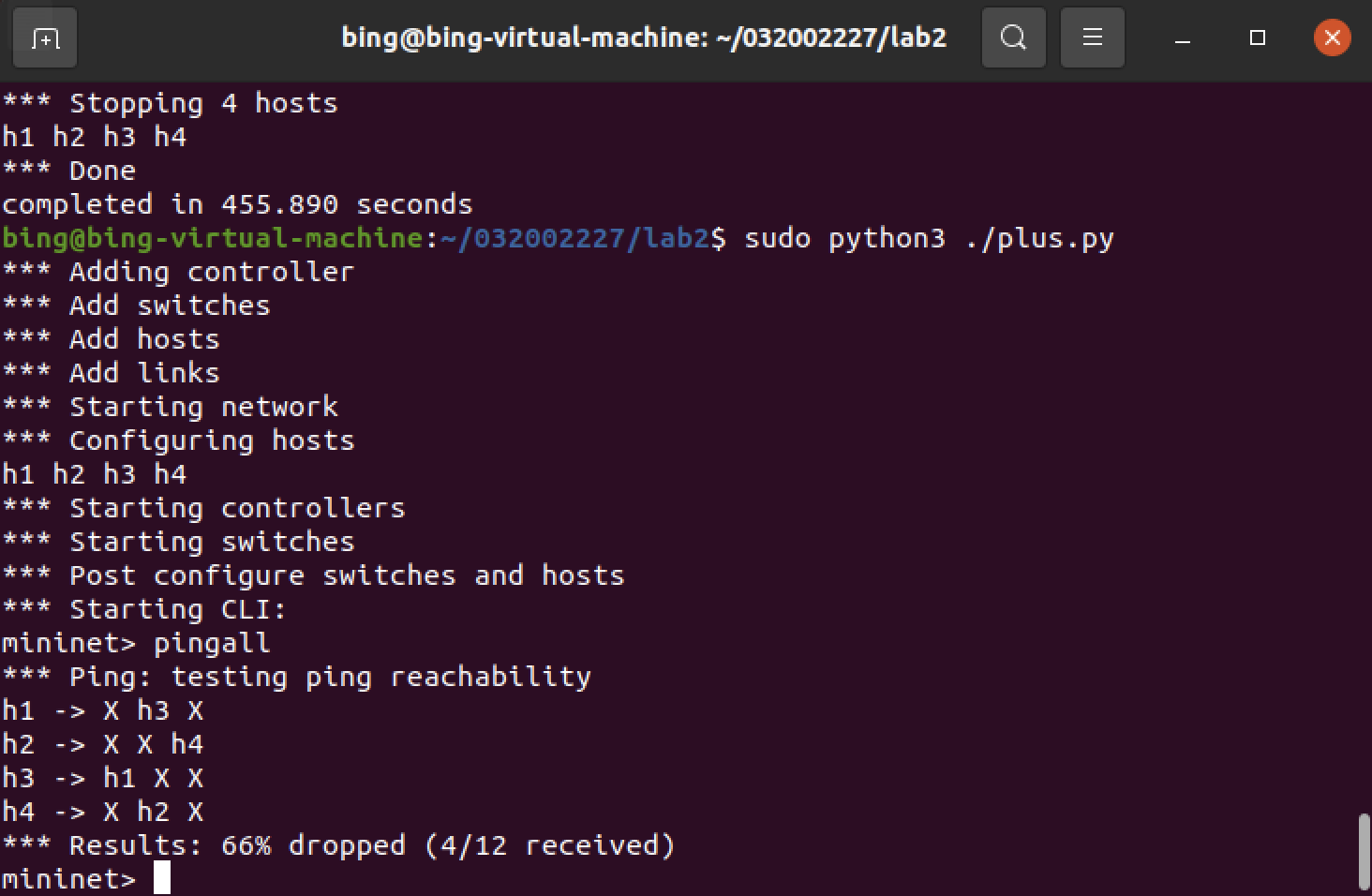

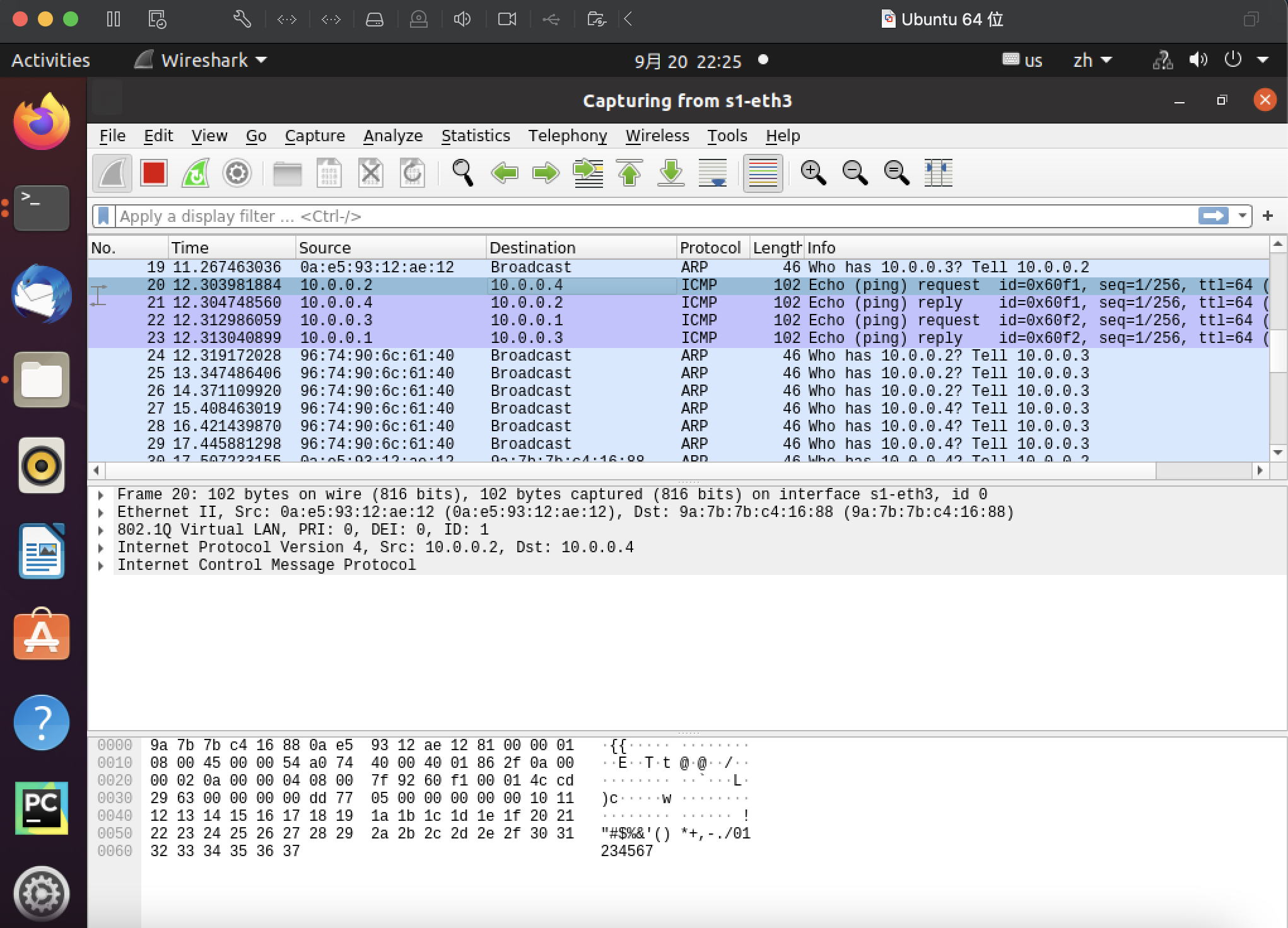

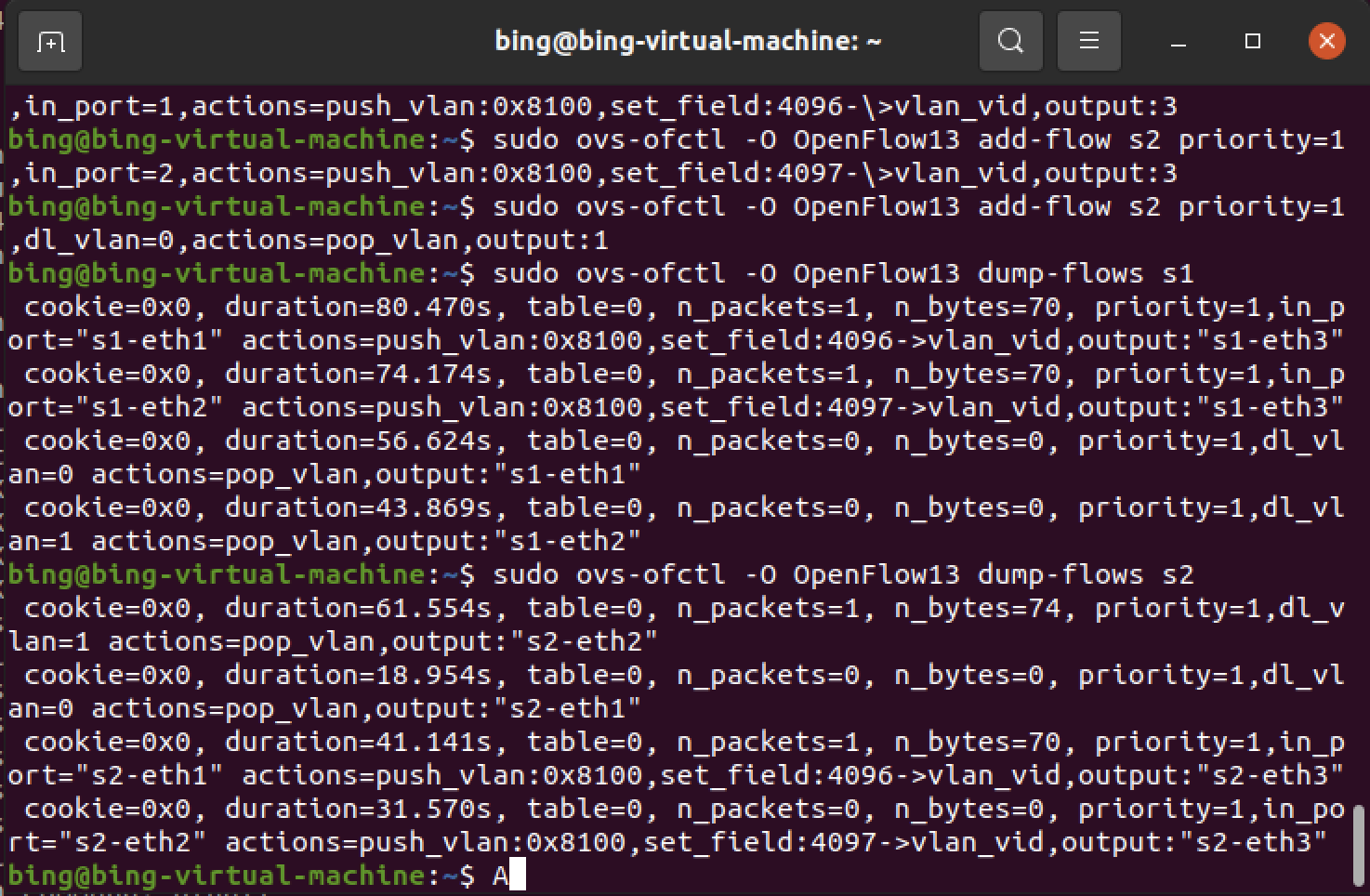

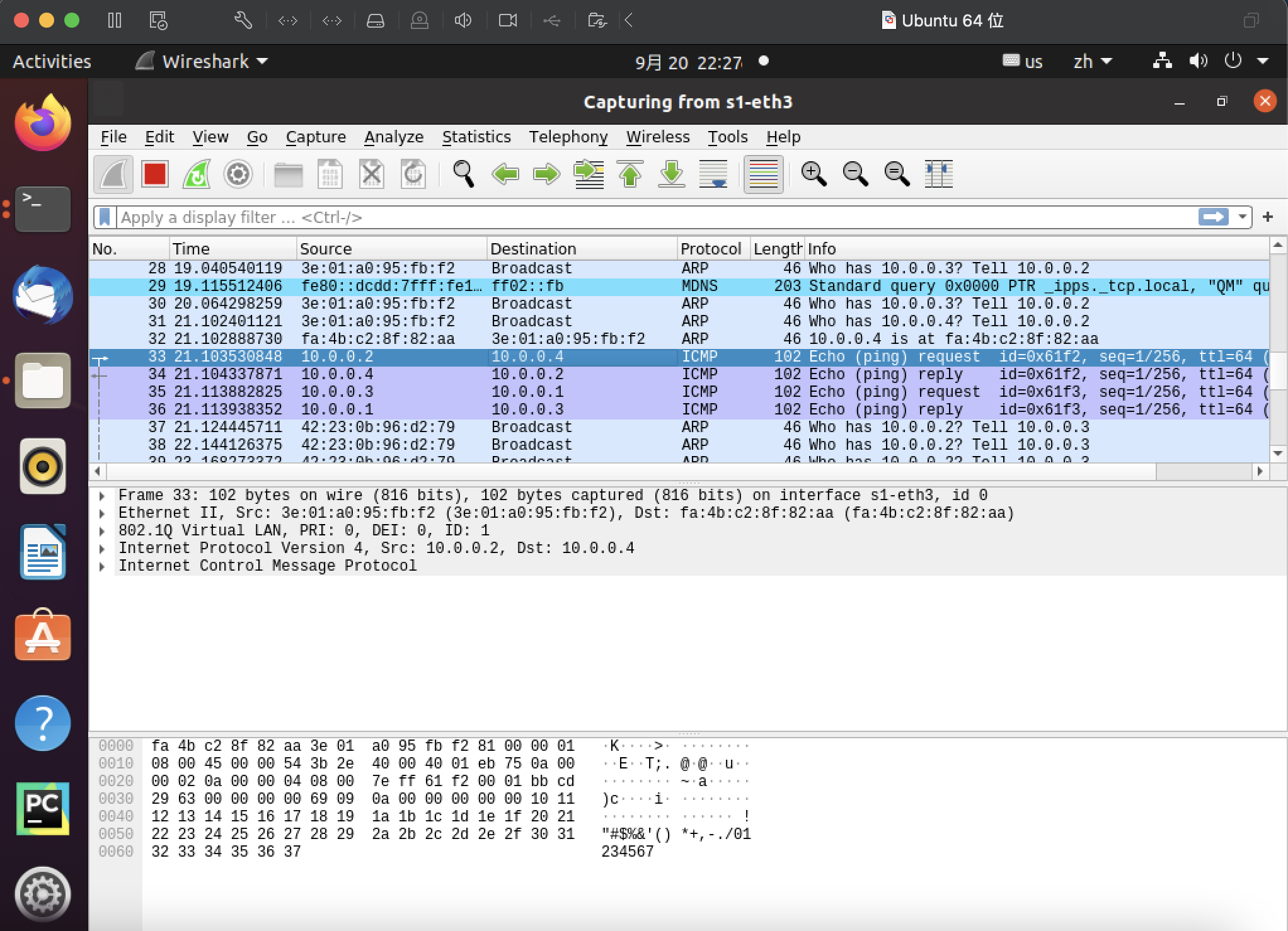

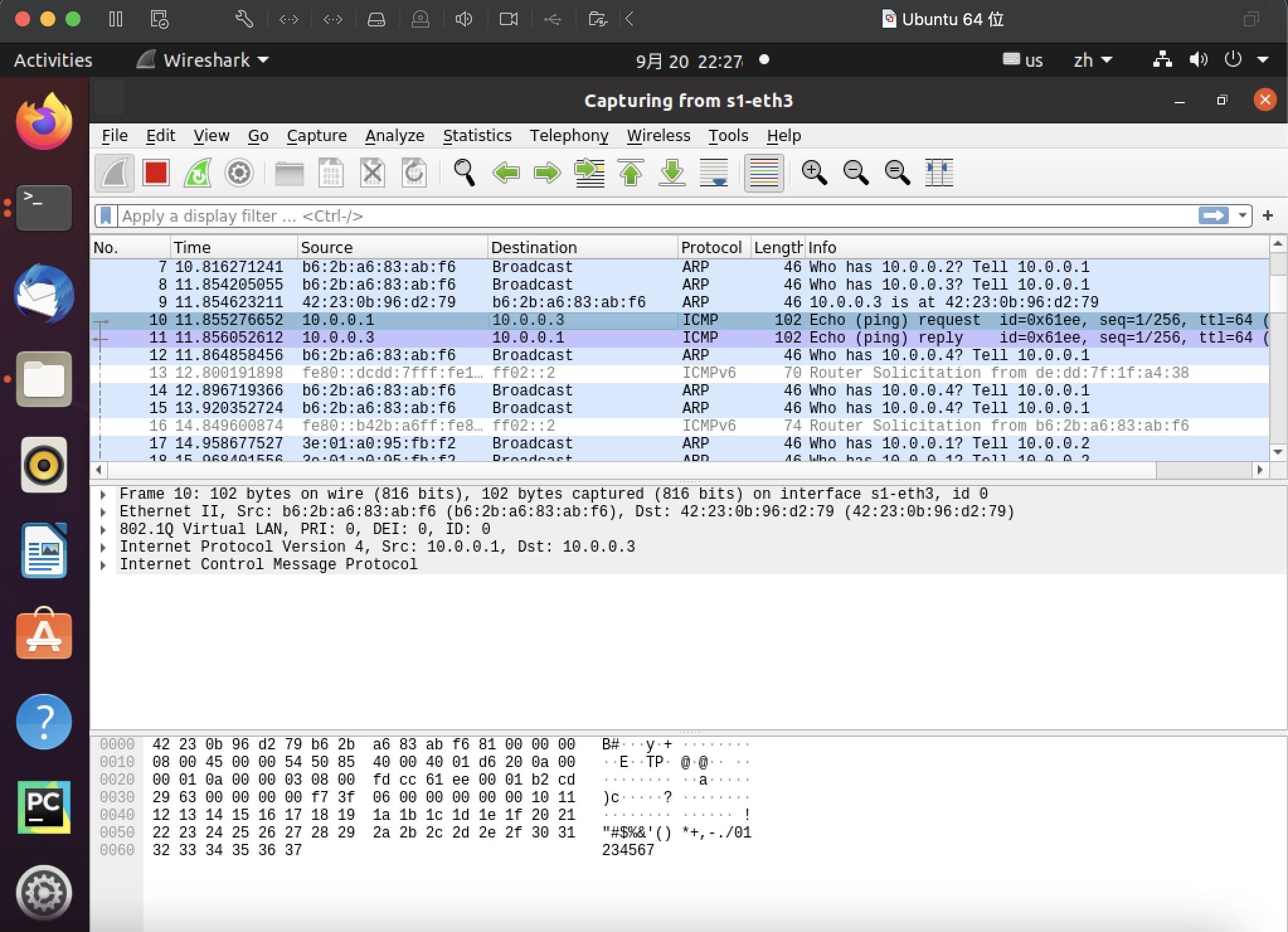

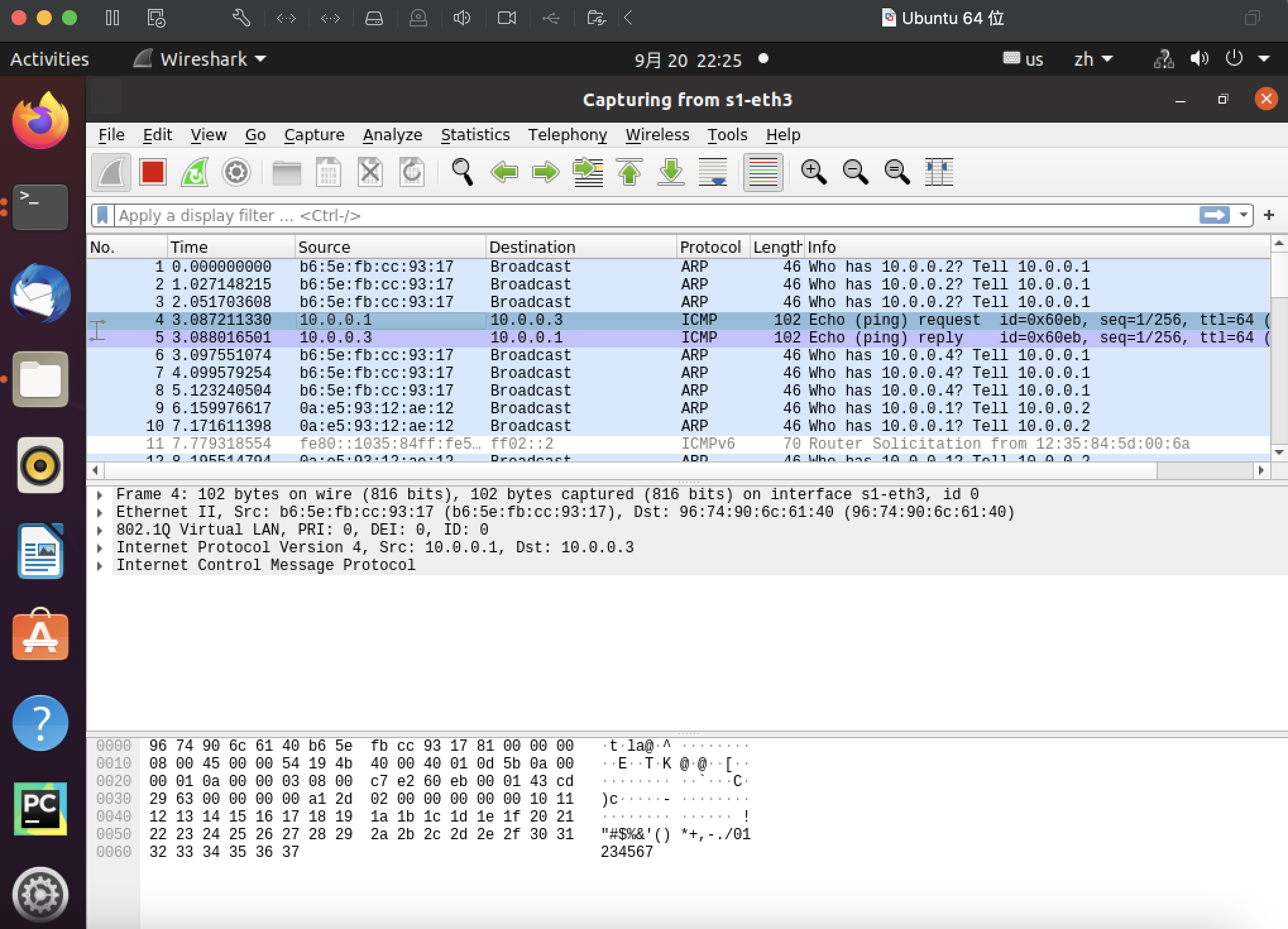

• b) /home/用户名/学号/lab2/目录下开启Mininet CLI并执行pingall命令的截图、上述目录下查看OVS流表的命令结果截图，wireshark抓包截图:





进阶要求

#!/usr/bin/env python

from mininet.net import Mininet
from mininet.node import Controller, RemoteController, OVSController
from mininet.node import CPULimitedHost, Host, Node
from mininet.node import OVSKernelSwitch, UserSwitch
from mininet.node import IVSSwitch
from mininet.cli import CLI
from mininet.log import setLogLevel, info
from mininet.link import TCLink, Intf
from subprocess import call

def myNetwork():

    net = Mininet( topo=None,
                   build=False,
                   ipBase='10.0.0.0/8')

    info( '*** Adding controller\n' )
    c0=net.addController(name='c0',
                      controller=Controller,
                      protocol='tcp',
                      port=6633)

    info( '*** Add switches\n')
    s1 = net.addSwitch('s1', cls=OVSKernelSwitch)
    s2 = net.addSwitch('s2', cls=OVSKernelSwitch)

    info( '*** Add hosts\n')
    h1 = net.addHost('h1', cls=Host, ip='10.0.0.1', defaultRoute=None)
    h2 = net.addHost('h2', cls=Host, ip='10.0.0.2', defaultRoute=None)
    h3 = net.addHost('h3', cls=Host, ip='10.0.0.3', defaultRoute=None)
    h4 = net.addHost('h4', cls=Host, ip='10.0.0.4', defaultRoute=None)

    info( '*** Add links\n')
    net.addLink(s1, h1)
    net.addLink(s1, h2)
    net.addLink(s2, h3)
    net.addLink(s2, h4)
    net.addLink(s1, s2)

    info( '*** Starting network\n')
    net.build()
    info( '*** Starting controllers\n')
    for controller in net.controllers:
        controller.start()

    info( '*** Starting switches\n')
    net.get('s1').start([c0])
    net.get('s2').start([c0])

    info( '*** Post configure switches and hosts\n')

    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,dl_vlan=0,actions=pop_vlan,output:1')
    s1.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s1 priority=1,dl_vlan=1,actions=pop_vlan,output:2')

    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,in_port=1,actions=push_vlan:0x8100,set_field:4096-\>vlan_vid,output:3')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,in_port=2,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:3')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,dl_vlan=0,actions=pop_vlan,output:1')
    s2.cmd('sudo ovs-ofctl -O OpenFlow13 add-flow s2 priority=1,dl_vlan=1,actions=pop_vlan,output:2')

    CLI(net)
    net.stop()

if __name__ == '__main__':
    setLogLevel( 'info' )
    myNetwork()

个人总结

1. 实验难度：适中，按照老师给的资料顺序执行即可，没有遇到很难解决的实际性错误。
2. 实验过程遇到的困难及解决办法：

• 使用Mininet可视化界面搭建的SDN拓扑和python代码形成的拓扑代码有些许差别，所以调用sudo mn --custom mysdntopo2.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6653 --switch ovsk,protocols=OpenFlow13失败；解决办法：百度和mn --help查看需要的指令（但是还是运行可视化代码失败，然后就用python码了样例代码）。
• 子网掩码为255.255.255.0的190.168.0.100ping不到192.168.0.101；解决办法：子网掩码固定的情况下，我只能觉得是题目错了呜呜呜。
• pingall ping不通；解决办法：路由器只打开了s1的1、2输入，3输出，s2的并没有打开（根据理解代码才发现，看来理解还是很重要的）。
• 进阶的代码加上cmd还是无法执行；解决办法：不知道为什么python写入的源码中s1调用cmd失败，但是mininet可视化生成的代码加入cmd成功了（我还试过在直接执行os.system还是失败了）。

3. 个人感想：总的来说，还是收获到了许多，还复习了一下计网的ip地址以及python的代码书写，也学会了如何使用ovs-vsctl基础来创建交换机和端口以及网络虚拟空间，还复习了wireshark的抓包，以及加深了对mininet拓扑对理解。
