Linux--Squid代理服务器(2)

Squid-构建透明代理服务器

四、构建透明代理服务器

1. 服务器配置

服务器	主机名	IP地址	主要软件
Squid服务器	squid_server	内网ens34：192.168.10.2 外网ens33：192.168.42.139	squid
Web服务器	web_server	ens33：192.168.42.138	apache
Win10客户端		192.168.10.1	QQ浏览器

2. Squid服务器部署

2.1 修改Squid配置文件

2.2 开启路由转发，实现本机中不同网段的地址转发

2.3 修改防火墙规则

清空iptables规则，转发http和https协议，将访问端口重定向到3128，定义防火墙入站规则，允许3128的连接请求

3. 客户端访问测试

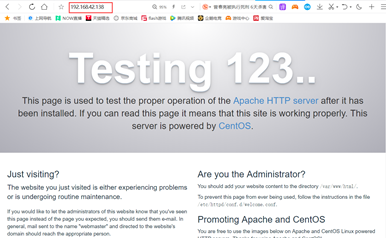

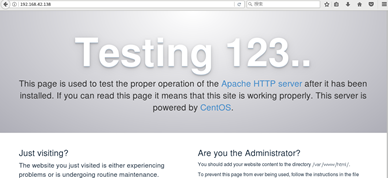

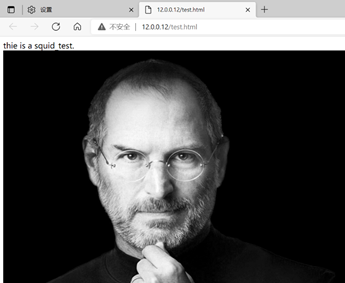

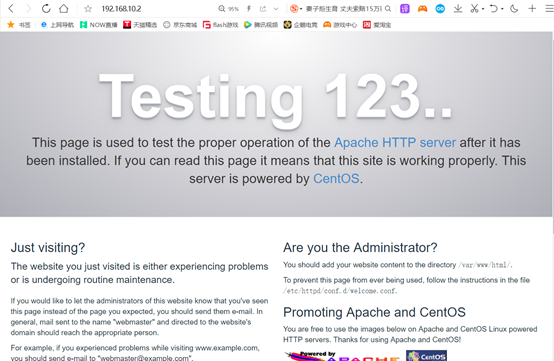

win10客户机测试

centos7客户机图形化测试

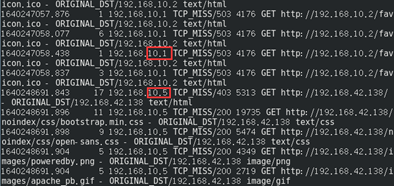

3.1 查看Squid访问日志的新增记录

来自客户端192.168.122.222前往web服务器12.0.0.12的访问请求。
第一次访问缓存后，第二次访问直接返回的squid服务器中的缓存数据，客户端的响应速度得到了很大的提升。

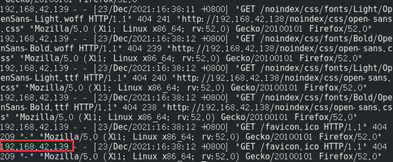

3.2 查看Web访问日志的新增记录

访问记录来自于squid代理服务器的外网卡，使得服务端无法得知客户的真实IP。

五、构建反向代理服务器

1. 服务器配置

服务器	主机名	IP地址	主要软件
Squid服务器	squid_server	192.168.122.10	squid
Web1服务器	web_server1	192.168.122.11	apache
Web2服务器	web_server2	192.168.122.12	apache
Win10客户端		192.168.122.222	edge浏览器

2. 配置Squid服务器

2.1 修改squid配置文件

[root@squid_server ~]# vim /etc/squid.conf

##60行，插入

http_port 192.168.122.10:80 accel vhost vport

http_port 192.168.122.10:443 accel vhost vport

cache_peer 192.168.122.11 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web1

cache_peer 192.168.122.12 parent 80 0 no-query originaservr round-robin max_conn=30 weight=1 name=web2

cache_peer_domain web1 web2 www.test.com

##表示对www.test.com的请求，squid向192.168.122.11和192.168.122.12的80端口发出请求

http_port 192.168.122.10:80 accel vhost vport
表示squid从一个缓存变成了一个Web服务器反向代理加速模式，这个时候squid在80端口监听请求，同时和web服务器的请求端口（vhost vport）绑定，这个时候请求到了squid，squid是不用转发请求的，而是直接要么从缓存中拿数据要么向绑定的端口直接请求数据。
accel：反向代理加速模式
vhost：支持域名或主机名来表示代理节点
vport：支持IP和端口来表示代理节点

cache_peer 192.168.122.11 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web1
parent：代表父节点，上下关系，非平级关系
80：代理内部web服务器的80端口
0：没有使用icp（电信运营商），表示就一台squid服务器
no-query：不做查询操作，直接获取数据
originserver：指定是源服务器
ronud-robin：指定squid通过轮询的方式将请求分发到其中一台父节点
max_conn：指定最大连接数
weight：指定权重
name：设置别名

2.2 腾出80端口，清空无效的路由规则

[root@squid_server ~]# systemctl stop httpd

[root@squid_server ~]# netstat -natp | grep ":80"

[root@squid_server ~]# iptables -F

[root@squid_server ~]# iptables -t nat -F

3. Web服务器页面准备

web_server1(192.168.122.11)

[root@web_server1 ~]# yum install -y httpd

[root@web_server1 ~]# systemctl start httpd

[root@web_server1 ~]# echo "this is a web_server1" > /var/www/html/index.html

web_server2(192.168.122.12)

[root@web_server2 ~]# yum install -y httpd

[root@web_server2 ~]# systemctl start httpd

[root@web_server2 ~]# echo "this is web_server2_test" > /var/www/html/index.html

4. 客户端访问测试

4.1 添加主机映射

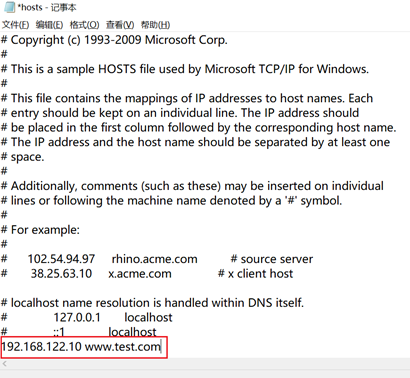

前往C:\Windows\System32\drivers\etc，修改hosts文件

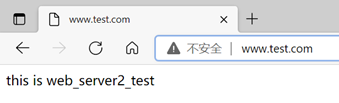

4.2 访问www.test.com测试

4.3 查看squid访问记录

[root@squid_server ~]# tail -f /usr/local/squid/var/logs/access.log

1631232033.287 6 192.168.122.222 TCP_MISS/200 361 GET http://www.test.com/ - ROUNDROBIN_PARENT/192.168.122.12 text/html

1631232033.380 3 192.168.122.222 TCP_MISS/404 464 GET http://www.test.com/favicon.ico - ROUNDROBIN_PARENT/192.168.122.11 text/html

1631232513.921 1 192.168.122.222 TCP_REFRESH_UNMODIFIED/304 225 GET http://www.test.com/ - ROUNDROBIN_PARENT/192.168.122.12 -

1631232604.228 4 192.168.122.222 TCP_REFRESH_UNMODIFIED/304 225 GET http://www.test.com/ - ROUNDROBIN_PARENT/192.168.122.12 -

1631232659.196 1 192.168.122.222 TCP_REFRESH_MODIFIED/200 361 GET http://www.test.com/ - ROUNDROBIN_PARENT/192.168.122.11 text/html

第一轮访问为TCP_MISS，说明没有缓存数据并GET网站静态资源，且两次访问都是RR轮询，访问结果分别是web2和web1。

第二轮访问为TCP_REFRESH_UNMODIFIED，说明squid服务器中已有网页资源，并直接向客户端返回网页数据。

4.4 查看Web服务器访问记录

web_server1

[root@web_server1 ~]# tail -f /var/log/httpd/access_log

192.168.122.10 - - [10/Sep/2021:08:00:33 +0800] "GET /favicon.ico HTTP/1.1" 404 209 "http://www.test.com/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/93.0.4577.63 Safari/537.36 Edg/93.0.961.38"

192.168.122.10 - - [10/Sep/2021:08:10:59 +0800] "GET / HTTP/1.1" 200 25 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/93.0.4577.63 Safari/537.36 Edg/93.0.961.38"

web_server2

[root@web_server2 ~]# tail -f /var/log/httpd/access_log

192.168.122.10 - - [10/Sep/2021:08:00:33 +0800] "GET http://www.test.com/ HTTP/1.1" 200 25 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/93.0.4577.63 Safari/537.36 Edg/93.0.961.38"

192.168.122.10 - - [10/Sep/2021:08:08:33 +0800] "GET http://www.test.com/ HTTP/1.1" 304 - "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/93.0.4577.63 Safari/537.36 Edg/93.0.961.38"

192.168.122.10 - - [10/Sep/2021:08:10:04 +0800] "GET http://www.test.com/ HTTP/1.1" 304 - "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/93.0.4577.63 Safari/537.36 Edg/93.0.961.38"

访问请求来自于squid代理服务器，无法查看到客户端ip。

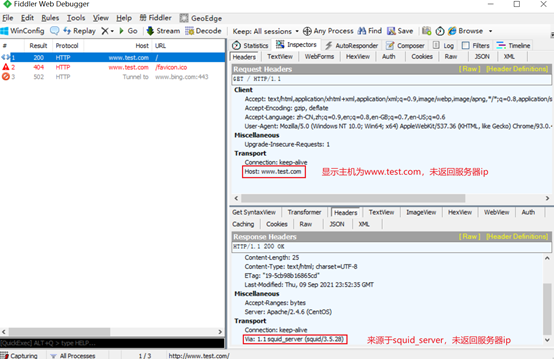

4.5 客户端抓包

六、ACL访问控制

1. ACL访问控制方式

● 根据源地址、目标URL、文件类型等定义列表

格式为：acl 列表名称列表类型列表内容 ...

● 针对已定义的acl列表进行限制

格式为：http_access allow或deny 列表名称 ...

2. ACL规则优先级

● 一个用户访问代理服务器时，Squid会以从上至下的顺序匹配Squid中定义的所有规则列表，一旦匹配成功，立即停止匹配

● 所有规则都不匹配时，Squid会使用与最后一条相反的规则

3. ACL的定义步骤

在配置文件squid.conf中，ACL访问控制通过以下两个步骤来实现呢：

（1）通过acl配置项定义需要控制的条件；

（2）通过http_access对已定义的列表做"允许"或"拒绝"访问的控制。

4. 常用的列表类型

列表类型	列表内容示例	说明
src	192.168.4.1 192.168.4.0/24 192.168.1.0/24-192.168.4.0/24	源地址、网段、IP地址范围
dst	216.163.137.3 61.135.167.0/24 www.baidu.com	目标IP地址、网段、主机名
port	80 443 8080 20 21	目标端口
dstdomain	.qq.com .msn.com	目标域
time	MTWHF 8:30-17:30 12:00-13:00 AS	字母表示一星期中各天的英文缩写。 MTWHF：代表星期一到星期五 AS：代表星期六和星期天
maxconn	20	每个客户机的并发连接数
url_regex	url_regex -i ^rtsp:// url_regex -i ^emule://	目标资源的URL地址，-i表示忽略大小写
urlpath_regex	urlpath_regex –i sex adult urlpath_regex -i .mp3$	目标资源整个URL路径，-i表示忽略大小写
proto	FTP HTTP HTTPS	URI访问（或传输）协议
browser	Mozilla Firefox Opera	浏览器

4.1 src（推荐使用）

IP地址在访问控制元素里是最普遍使用的。大部分站点使用IP地址来控制客户允许或不允许访问Squid。src类型指客户源IP地址。也就是说，当src ACL出现在访问控制列表里时，squid将它与发布请求的客户IP地址进行比较。

正常情况下你允许来自内网中主机的请求，并阻塞其他的。例如，假如你的单位使用192.168.0.0子网，你可以这样指定ACL:

acl MyNetwork src 192.168.0.0

假如你有许多子网，你能在同一个acl行里面列举它们：

acl MyNetwork src 192.168.0.0 10.0.1.0/24 10.0.5.0/24 172.16.0.0/12

squid有许多其他ACL类型用以检查客户地址。srcdomain类型比较客户的完整可验证域名。它要求反向DNS查询，这可能会延缓处理该请求。srcdom_regex ACL是类似的，但它允许你使用正则表达式来匹配域名。最后，src_as类型比较客户的AS号。

4.2 dst（不推荐使用）

dst类型指向原始服务器（目标）IP地址。在某些情况下，你能使用该类型来阻止你的用户访问特定web站点。然而，在使用dst ACL时你须谨慎。大部分squid接受到的请求有原始服务器主机名。例如：

GET http://www.web-cache.com/ HTTP/1.0

这里，www.web-cache.com是主机名。当访问列表规则包含了dst元素时，squid必须找到该主机名的IP地址。假如squid的IP缓存包含了该主机名的有效接口，这条ACL被立即检测。否则，在DNS查询忙碌时，squid会延缓处理该请求。这对某些请求来说会造成延时。为了避免延时，你该尽可能的使用dstdomain ACL类型来代替dst。

如下是简单的dst ACL示例：

acl AdServers dst 1.2.3.0/24

请注意，dst ACL存在的问题是，你试图允许或拒绝访问的原始服务器可能会改变它的IP地址。假如你不关心这样的改变，那就不必麻烦去升级squid.conf。你可以在acl行里放上主机名，但那样会延缓启动速度。假如你的ACL需要许多主机名，你也许该预处理配置文件，将主机名转换成IP地址。

4.3 dstdomain（推荐使用）

在某些情况下，你发现基于名字的访问控制非常有用。你可以使用它们去阻塞对某些站点的访问，去控制squid如何转发请求，以及让某些响应不可缓存。dstdomain之所以非常有用，是因为它检查请求url里的主机名。然而首先我想申明如下两行的不同：

acl A dst www.squid-cache.org (这个其实是IP地址）

acl B dstdomain www.squid-cache.org

A实际上是IP地址ACL。当Squid解析配置文件时，它查询www.squid-cache.org的IP地址，并将它们存在内存里。它不保存名字。假如在squid运行时IP地址改变了，squid会继续使用旧的地址。

然而dstdomain ACL以域名形式存储，并非IP地址。当squid检查ACL B时，它对URL的主机名部分使用字符串比较功能。在该情形下，它并不真正关心是否www.squid-cache.org的IP地址改变了。

使用dstdomain ACL的主要问题是某些URL使用IP地址代替主机名。假如你的目标是使用dstdomain ACL来阻塞对某些站点的访问，聪明的用户能手工查询站点的IP地址，然后将它们放在URL里。例如，下面的2行URL带来同样的页面：

http://www.squid-cache.org/docs/FAQ/ http://206.168.0.9/docs/FAQ/

第一行能被dstdomain ACL轻易匹配，但第二行不能。这样，假如你依靠dstdomain ACL，你也该同样阻塞所有使用IP地址代替主机名的请求。

4.4 srcdomain（不推荐使用）

srcdomain ACL也有点麻烦。它要求对每个客户IP地址进行所谓的反向DNS查询。技术上，squid请求对该地址的DNS PTR记录。DNS的响应--完整可验证域名(FQDN)--是squid匹配ACL值的东西。（请参考O'Reilly's DNS and BIND找到更多关于DNS PTR记录的信息）使用dst ACL，FQDN查询会导致延时。请求会被延缓处理直到FQDN响应返回。FQDN响应被缓存下来，所以srcdomain查询通常仅在客户首次请求时延时。

不幸的是，srcdomain查询有时不能工作。许多组织并没有保持他们的反向查询数据库与日更新。假如某地址没有PTR记录，ACL检查失败。在该情形下，请求可能会延时非常长时间（例如2分钟）直到DNS查询超时。假如你使用srcdomain ACL，请确认你自己的DNS in-addr.arpa区域配置正确并且在工作中。假如这样，你可以使用如下的ACL:

acl LocalHosts srcdomain .users.example.com

4.5 proto

该类型指URI访问（或传输）协议。如下是有效值：http, https (same as HTTP/TLS), ftp, gopher, urn, whois, 和cache_object。也就是说，这些是被squid支持的URL机制名字。例如，假如你想拒绝所有的FTP请求，你可以使用下列指令：

acl FTP proto FTP

http_access deny FTP

cache_object机制是squid的特性。它用于访问squid的缓存管理接口。默认的squid.conf文件有许多行限制缓存管理访问：

acl Manager proto cache_object

acl Localhost src 127.0.0.1

http_access allow Manager Localhost

http_access deny Manager

这些配置行仅允许来自本机地址的缓存管理请求，所有其他的缓存管理请求被拒绝。这意味着在squid机器上有帐号的人，能访问到潜在的敏感缓存管理信息。你也许想修改缓存管理访问控制，或对某些页面使用密码保护

4.6 time

time ACL允许你控制基于时间的访问，时间为每天中的具体时间，和每周中的每天。日期以单字母来表示，见如下表。时间以24小时制来表示。开始时间必须小于结束时间，这样在编写跨越0点的time ACL时可能有点麻烦。

S:Sunday

M:Monday

T:Tuesday

W:Wednesday

H:Thursday

F:Friday

A:Saturday

D:All weekdays (M-F)

可以这样写：

acl Working_hours MTWHF 08:00-17:00

or:

acl Working_hours D 08:00-17:00

另外，你可以这样写：

acl Peak 04:00-20:00

http_access allow !Peak

你不应该在同一个time ACL里放置多个日期和时间范围列表。对这些ACL的解析不一定是你想象的那样。例如，假如你输入：

acl Blah time M 08:00-10:00 W 09:00-11:00

实际能做到的是：

acl Blah time MW 09:00-11:00

解析仅仅使用最后一个时间范围。正确的写法是，将它们写进两行：

acl Blah time M 08:00-10:00

acl Blah time W 09:00-11:00

4.7 maxconn

maxconn ACL指来自客户IP地址的大量同时连接。某些squid管理员发现这是个有用的方法，用以阻止用户滥用代理或者消耗过多资源。

maxconn ACL在请求超过指定的数量时，会匹配这个请求。因为这个理由，你应该仅仅在deny规则里使用maxconn。考虑如下例子：

acl OverConnLimit maxconn 4

http_access deny OverConnLimit

在该情况中，squid允许来自每个IP地址的同时连接数最大为4个。当某个客户发起第五个连接时，OverConnLimit ACL被匹配，http_access规则拒绝该请求。

4.8 srcdom_regex

srcdom_regex ACL允许你使用正则表达式匹配客户域名。这与srcdomain ACL相似，它使用改进的的子串匹配。相同的限制是：某些客户地址不能反向解析到域名。作为示例，下面的ACL匹配以dhcp开头的主机名：

acl DHCPUser srcdom_regex -i ^dhcp

因为领头的^符号，该ACL匹配主机名dhcp12.example.com，但不匹配host12.dhcp.example.com

4.9 dstdom_regex

dstdom_regex ACL也与dstdomain相似。下面的例子匹配以www开头的主机名：

acl WebSite dstdom_regex -i ^www.

如下是另一个有用的正则表达式，用以匹配在URL主机名里出现的IP地址：

acl IPaddr dstdom_regex [0-9]$

这样可以工作，因为squid要求URL主机名完全可验证。既然全局顶级域名中没有以数字结尾的，该ACL仅仅匹配IP地址，它以数字结尾。

4.10 url_regex

url_regex ACL用于匹配请求URL的任何部分，包括传输协议和原始服务器主机名。例如，如下ACL匹配从FTP服务器的MP3文件请求：

acl FTPMP3 url_regex -i ^ftp://.*.mp3$

4.11 urlpath_regex

urlpath_regex与url_regex非常相似，不过传输协议和主机名不包含在匹配条件里。这让某些类型的检测非常容易。例如，假设你必须拒绝URL里的"sex"，但仍允许在主机名里含有"sex"的请求，那么这样做：

acl Sex urlpath_regex sex

另一个例子，假如你想特殊处理cgi-bin请求，你能这样捕获它们：

acl CGI1 urlpath_regex ^/cgi-bin

当然，CGI程序并非总在/cgi-bin/目录下，这样你应该编写其他的ACL来捕获它们。

4.12 browser

大部分HTTP请求包含了User-Agent头部。该头部的值典型如下：

Mozilla/4.51 [en] (X11; I; Linux 2.2.5-15 i686)

browser ACL对user-agent头执行正则表达式匹配。例如，拒绝不是来自Mozilla浏览器的请求，可以这样写：

acl Mozilla browser Mozilla

http_access deny !Mozilla

在使用browser ACL之前，请确认你完全理解cache接受到的User-Agent字符串。某些user-agent与它们的来源相关。甚至squid可以重写它转发的请求的User-Agent头部。某些浏览器例如Opera和KDE的Konqueror，用户可以对不同的原始服务器发送不同的user-agent字串，或者干脆忽略它们。

5. 对象列表管理

5.1 创建列表管理

[root@squid_server ~]# mkdir /etc/squid

[root@squid_server ~]# vim /etc/squid/dest.list

#创建列表文件

12.0.0.12

192.168.122.0/24

[root@squid_server ~]# vim /etc/squid.conf

……

acl destinationhost dst "/etc/squid/dest.list"

#调用指定文件中的列表内容

……
