ACL的应用

ACL的应用

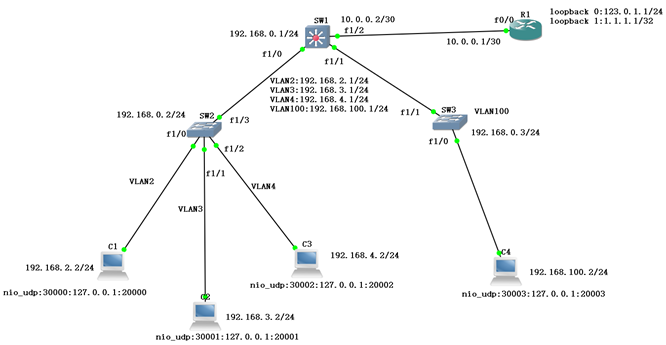

1.C1，C2，C3作为3个部门，地址分别为192.168.2.2/24，192.168.3.2/24，192.168.4.2/24，服务器C4地址为192.168.100.2/24，公司内部采用192.168.0.0/16网段地址，设备网管地址SW1=192.168.0.1/24，SW2=192.168.0.2/24，SW3=192.168.0.3/24，R1=1.1.1.1/32，划分VLAN，SW1和R1的互联地址为10.0.0.0/30，R1的loopback接口地址为123.0.1.1/24，模拟外网地址

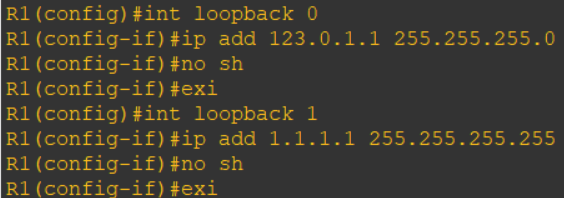

1.R1配置接口地址和环回口

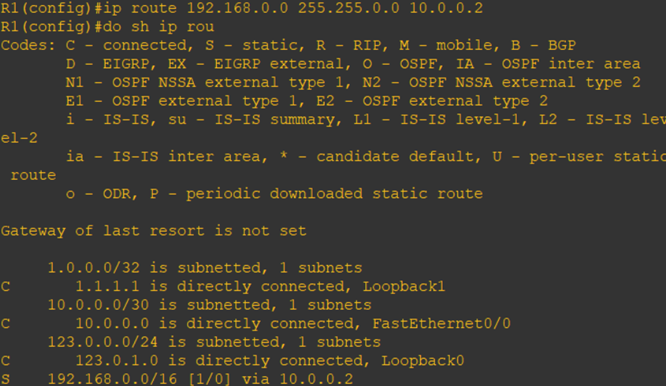

2.R1配置静态路由

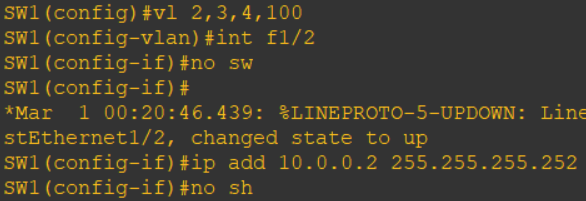

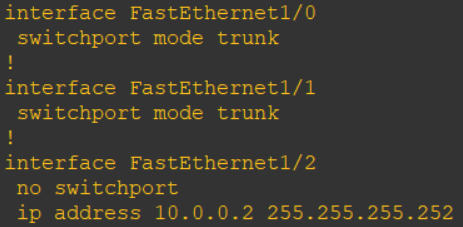

3.SW1创建VLAN，在f1/2接口配置地址为10.0.0.2/30

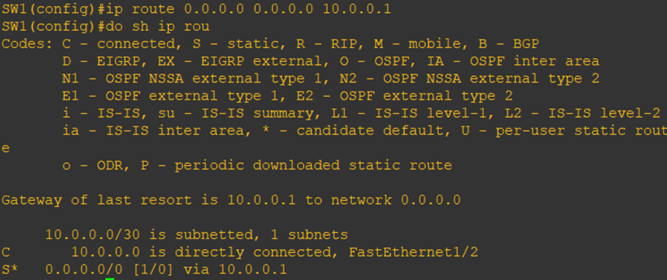

4.SW1配置静态路由

5.SW1配置trunk和封装

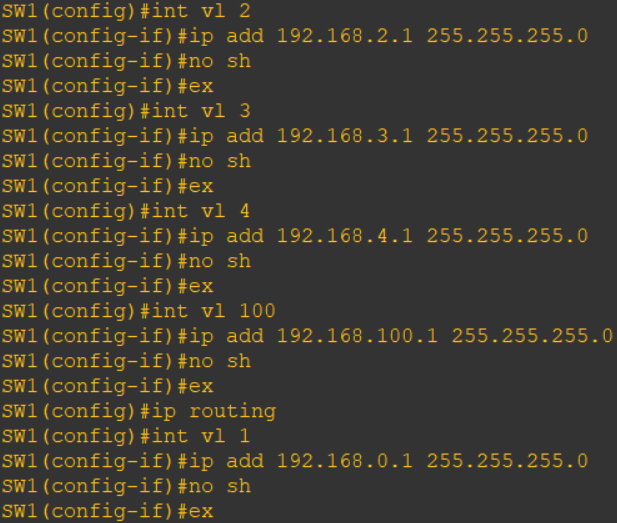

6.SW1配置各个VLAN的网关地址，开启路由，配置管理地址

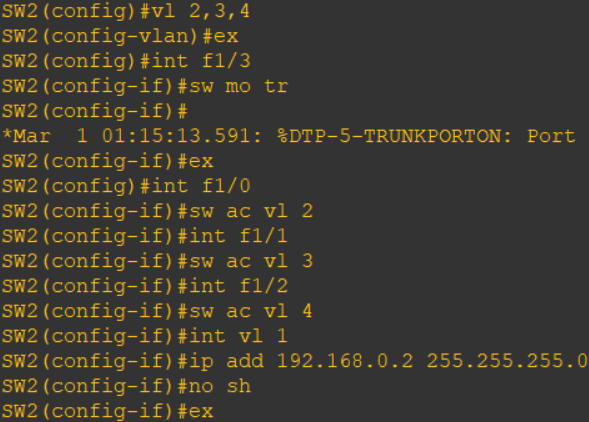

7.SW2创建VLAN，配置VLAN，管理地址，网关指向SW1

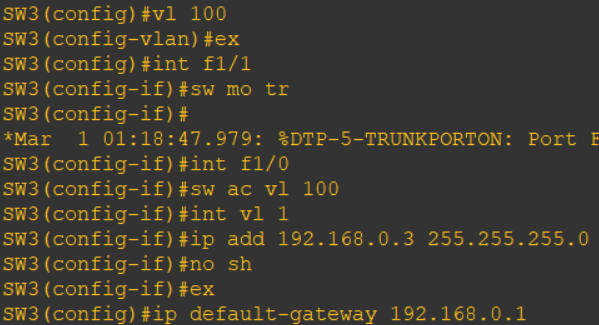

8.SW3创建VLAN，配置VLAN，管理地址，网关指向SW1

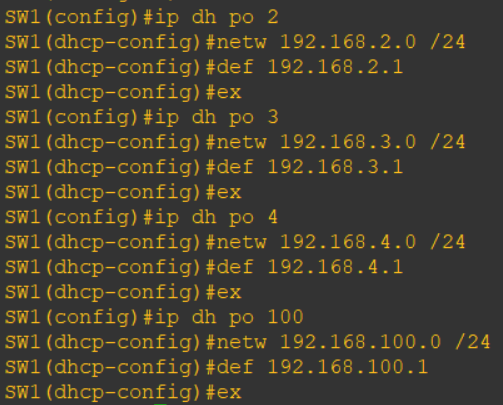

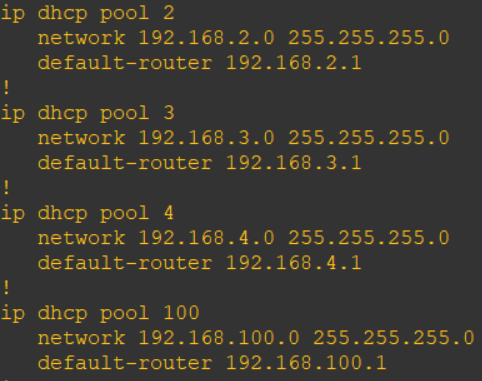

9.SW1搭建DHCP服务

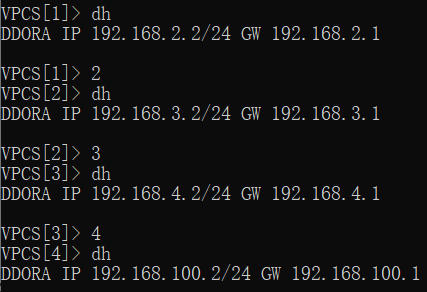

10.验证DHCP服务

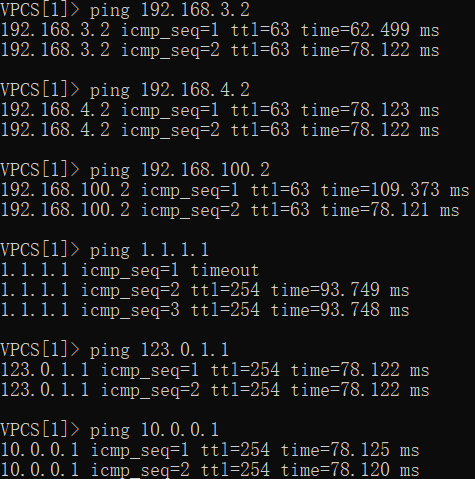

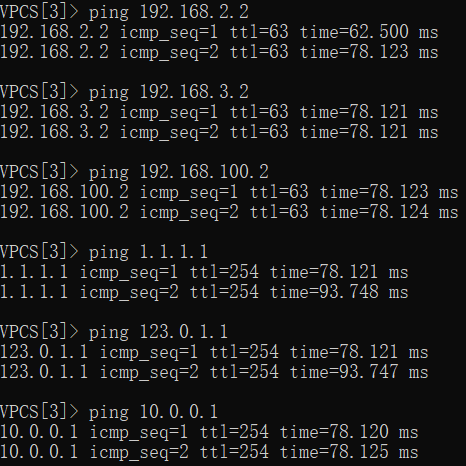

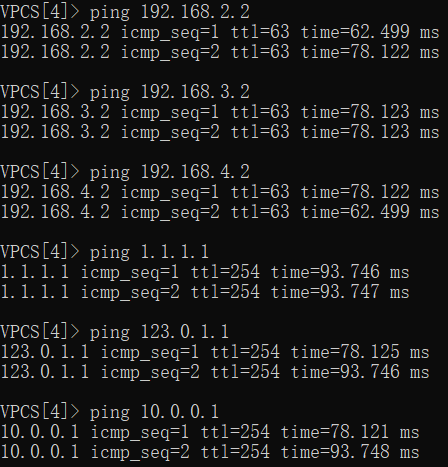

11.验证静态路由，实现全网互通

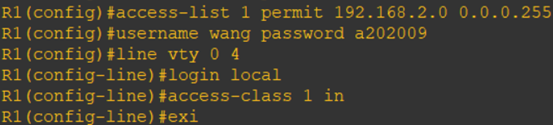

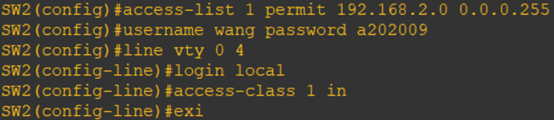

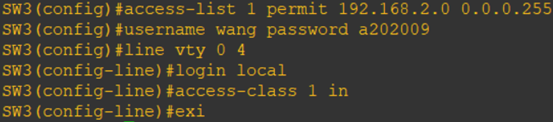

12.配置ACL实现网络设备只允许网管区IP地址可以通过Telnet登录，并配置设备用户名为wang，密码为a202009，R1的配置如下：

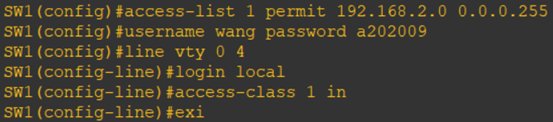

13.SW1、SW2、SW3的配置与R1相同

14.ACL 100表示内网主机都可以访问服务器，但是只有网络管理员才能通过Telnet、SSH和远程桌面登录服务器，外网只能访问服务器的80端口

15.允许网络管理员网段192.168.2.0/24访问服务器

16.拒绝192.168.0.0/16的主机访问服务器的Telnet，SSH和远程桌面登录服务器

17.5和6表示除192.168.2.0/24网段外其他所有内网地址均不能通过Telnet、SSH和远程桌面登录服务器

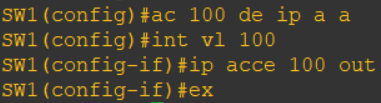

18.允许内网主机访问服务器，允许外网主机访问服务器的80端口，并将vlan100作为ACL 100的out方向

19.ACL 101表示192.168.3.0/24网段可以访问服务器和网管网段，但不能访问其他部门网段和外网

20..ACL 101表示192.168.3.0/24网段可以访问服务器，网管网段和外网，但不能访问其他部门网段

21.配置完成后用show running-config查看SW1的配置

设备名

DHCP服务

接口封装和trunk，接口地址

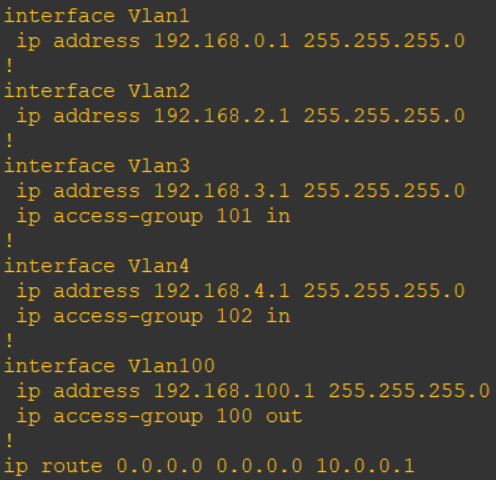

VLAN虚接口地址和ACL应用的in和out以及静态路由

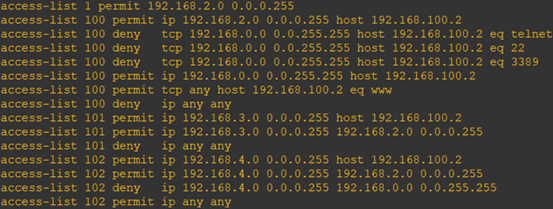

ACL（15条，1,100,101,102）

VTY信息

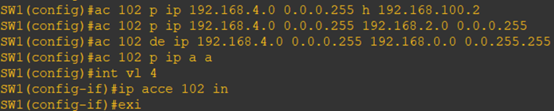

22.用ping测试101和102

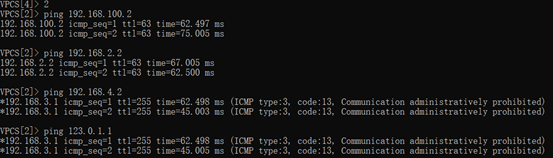

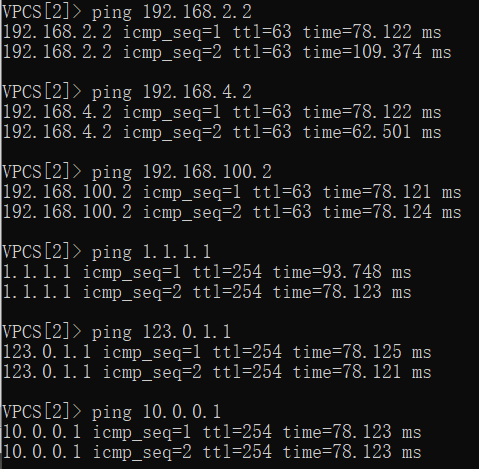

192.168.3.0/24能访问网管和服务器，不能访问其他部门和外网

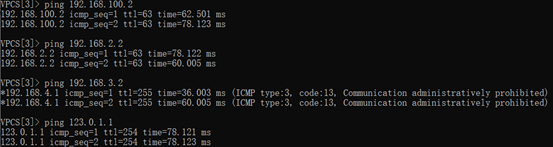

192.168.4.0/24能访问网管，服务器和外网，不能访问其他部门
