帆软笔记之 数据可视化（七）

帆软笔记之数据可视化

2、创建热力点图步骤

2.1 添加数据

新建仪表板并选择添加组件，选择互联网行业业务包中的用户信息维度表，如下图：

拖拽维度下的字段“用户类型”至横轴，“年龄”至纵轴，如下图：

2.2 选择图形

在图形属性下的形状选择栏选择热力点，如下图：

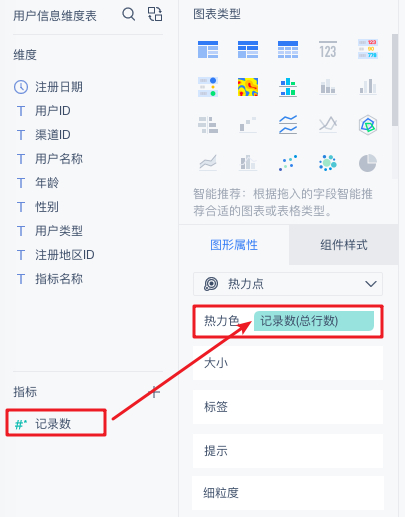

此时图表预览处即出现热力点的显示，但该热力点未显示分布在该年龄和用户类型中的用户数，因此，我们将指标下的“记录数”字段拖入图形属性中的热力色下，表示图表中的热力色根据用户的人数来显示。

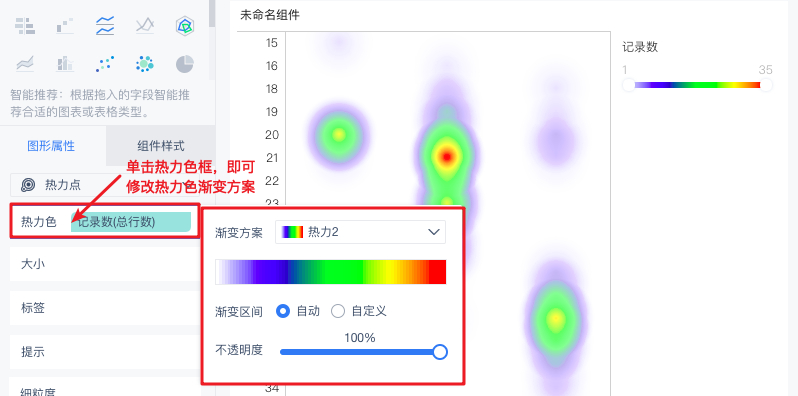

单击图形属性下的热力色栏，可设置热力色的渐变方案，如下图：

2.3 效果查看

在图表预览处即可看到创建好的热力点图。

热力点图除了支持热力色外，还支持大小、标签、提示、细粒度、组件样式等的设置。详细请参考图形属性和图表组件样式。

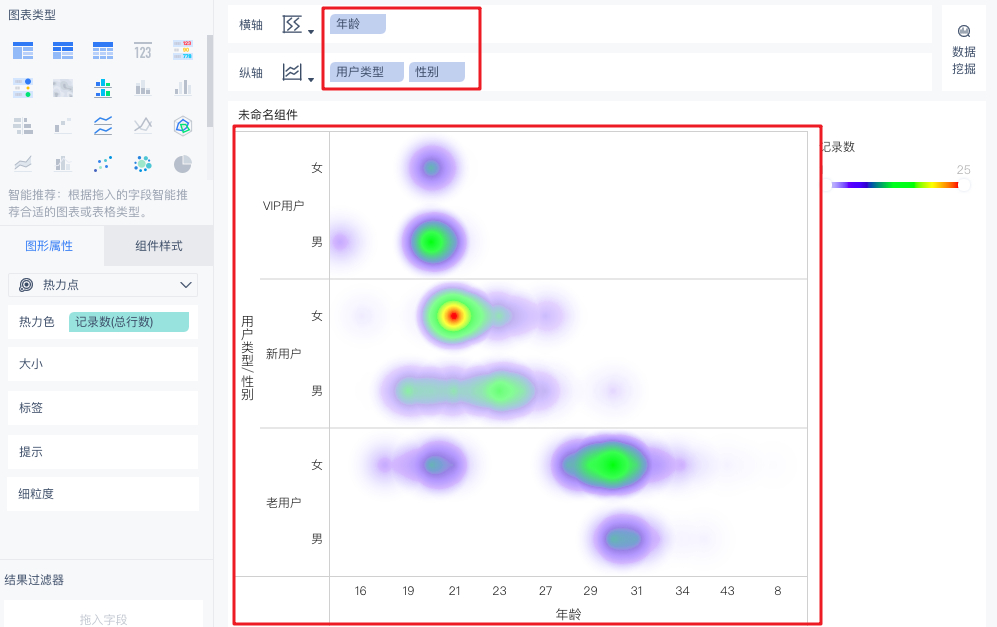

图表支持交换横纵轴的字段显示，点击横纵轴处的交换横纵轴的字段按钮即可。横纵轴同样支持拖入多个字段多维度多指标展示，比如再按照性别展示分布情况。



创建线形图（折线图、曲线图、垂直图）

1、描述

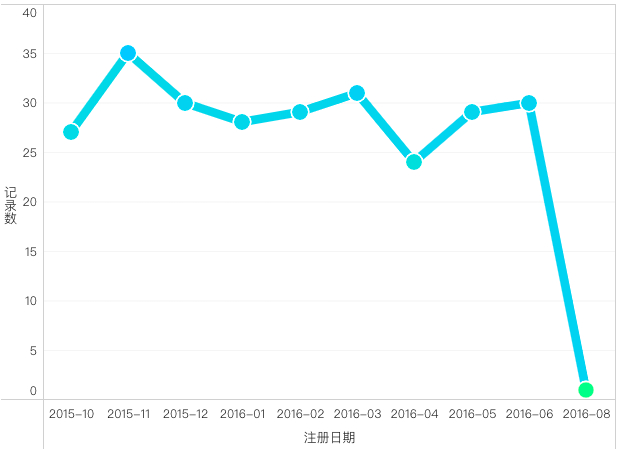

线图是用来更清晰的查看数据的变化趋势，对数据进行汇总分析查看。如下图展示了随着时间年月的注册人数变化。

2、创建线形图步骤

2.1 添加数据

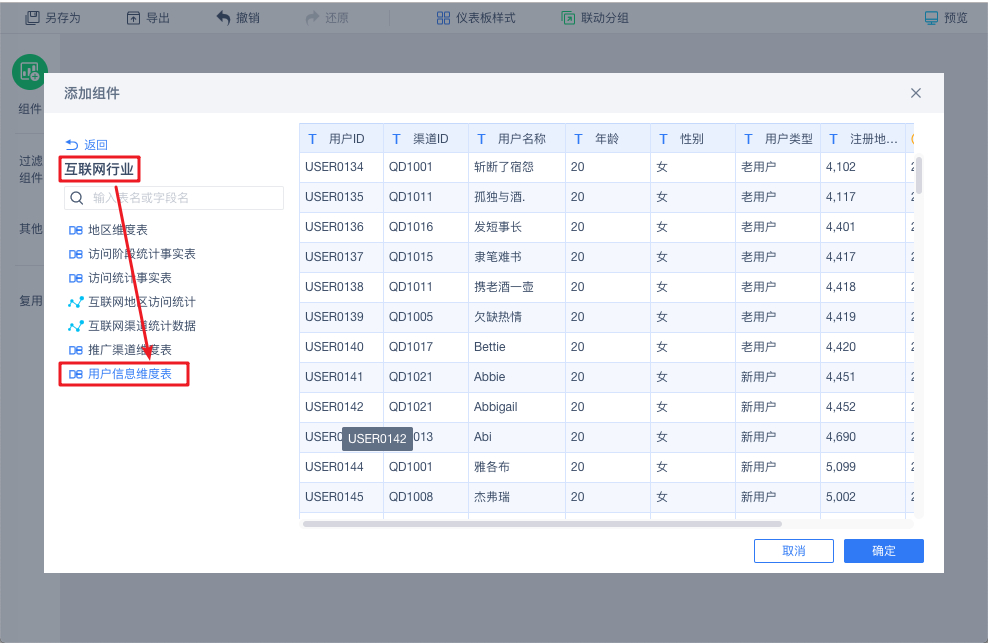

新建仪表板并选择添加组件，选择互联网行业业务包中的用户信息维度表，如下图：

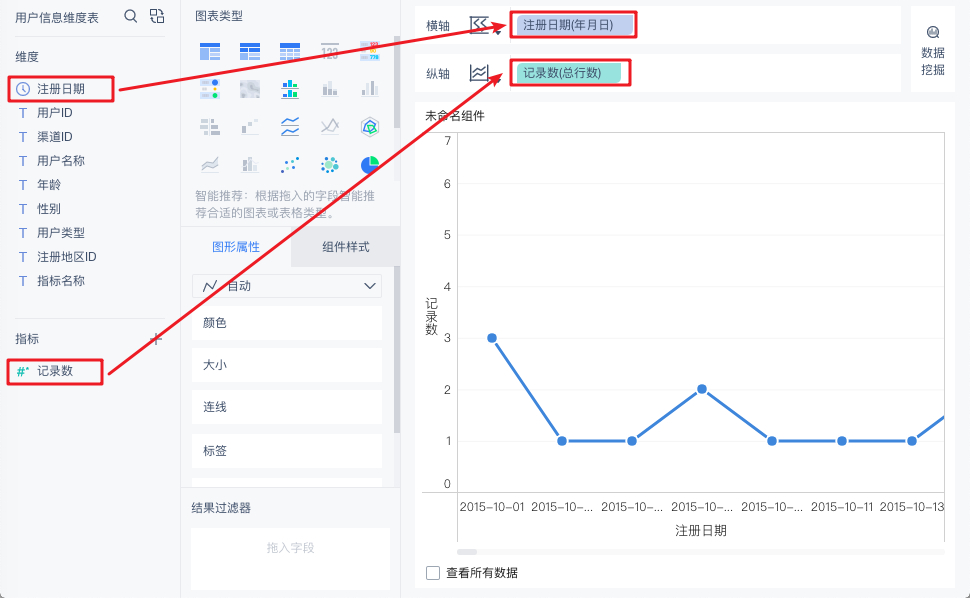

拖拽维度下的字段“注册日期”至横轴，指标下的字段“记录数”至纵轴，如下图：

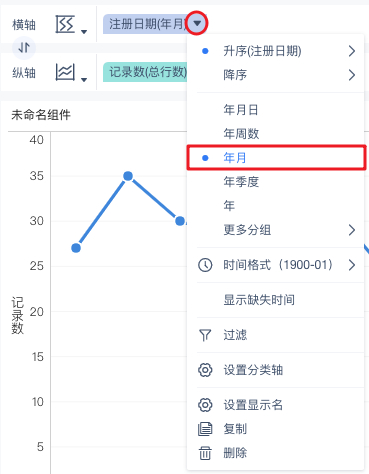

因为我们想看注册人数随年月的变化，因此切换横轴注册日期为年月，如下图：

2.2 选择图形

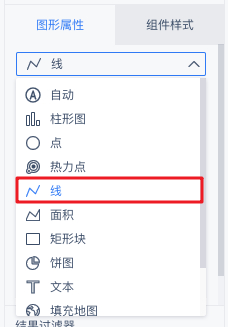

此时图形属性下的自动在图表中即显示为线图，我们也可以选择将其切换为线，如下图：

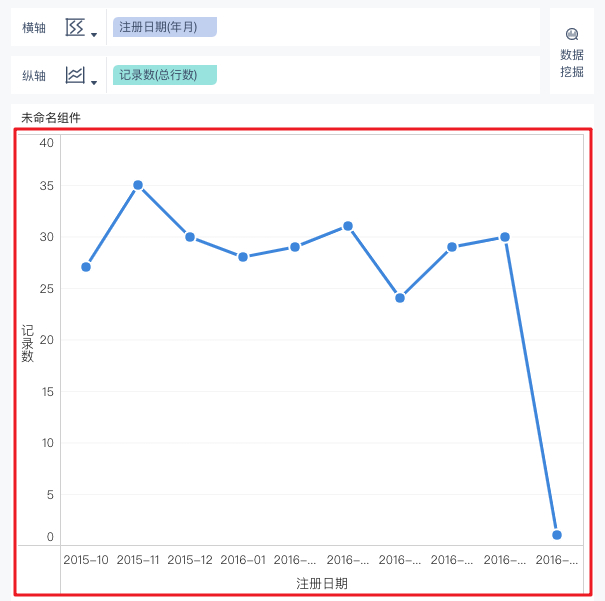

在图表预览处即可以看到线形图的效果。

线形图支持颜色、大小、连线、标签、提示、细粒度、组件样式等的设置。详细请参考图形属性和图表组件样式。



2.3 多个维度/指标

图表支持交换横纵轴的字段显示，点击横纵轴处的交换横纵轴的字段按钮即可。

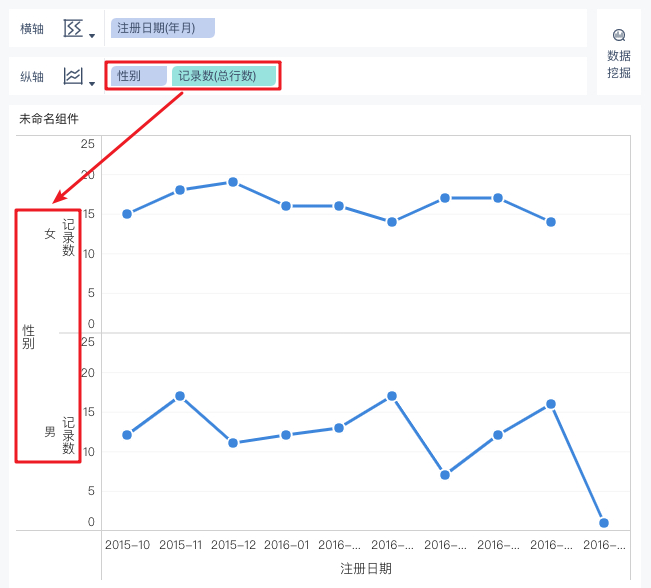

横纵轴同样支持拖入多个字段多维度多指标展示，比如再按照性别分别查看注册人数的变化。

创建面积图

1、描述

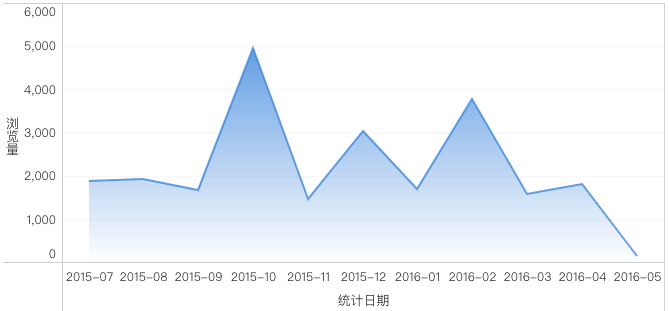

面积图可用来展示持续性数据，可很好地表示趋势、累积、减少以及变化。面积图更擅于展示部分和整体之间的关系。如下图展示了浏览量随日期的变化。

2、创建面积图步骤

2.1 添加数据

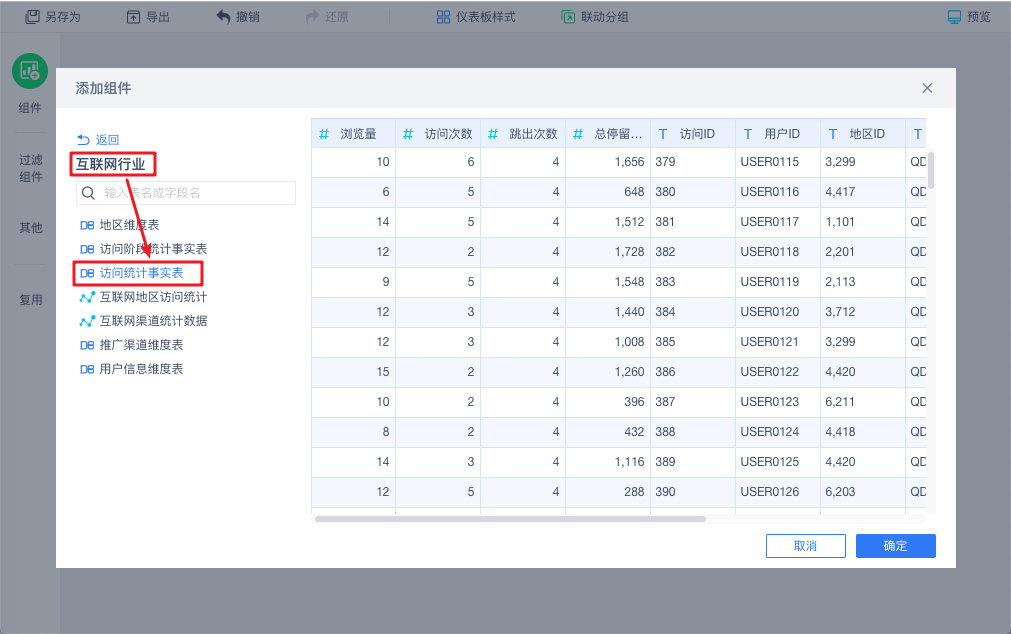

新建仪表板并选择添加组件，选择互联网行业业务包中的访问统计事实表，如下图：

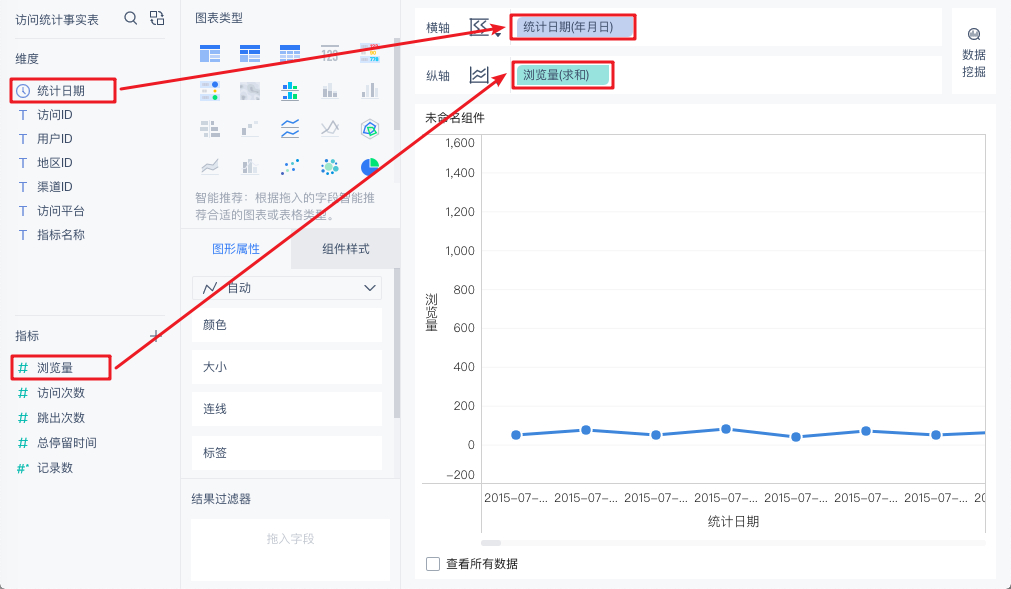

拖拽维度下的字段“统计日期”至横轴，指标下的字段“浏览量”至纵轴，如下图：

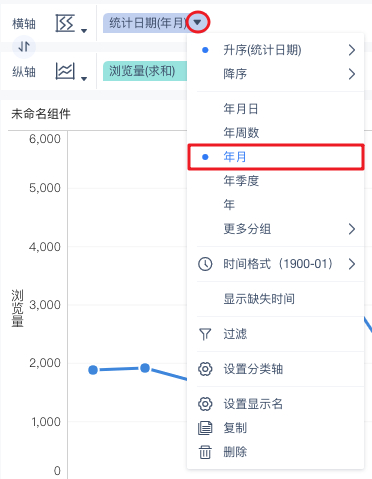

因为我们想看浏览量随年月的变化，因此切换横轴统计日期为年月，如下图：



2.2 选择图形

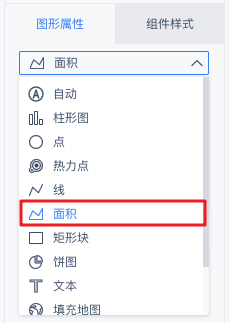

在图形属性下的形状选择栏选择面积图，如下图：

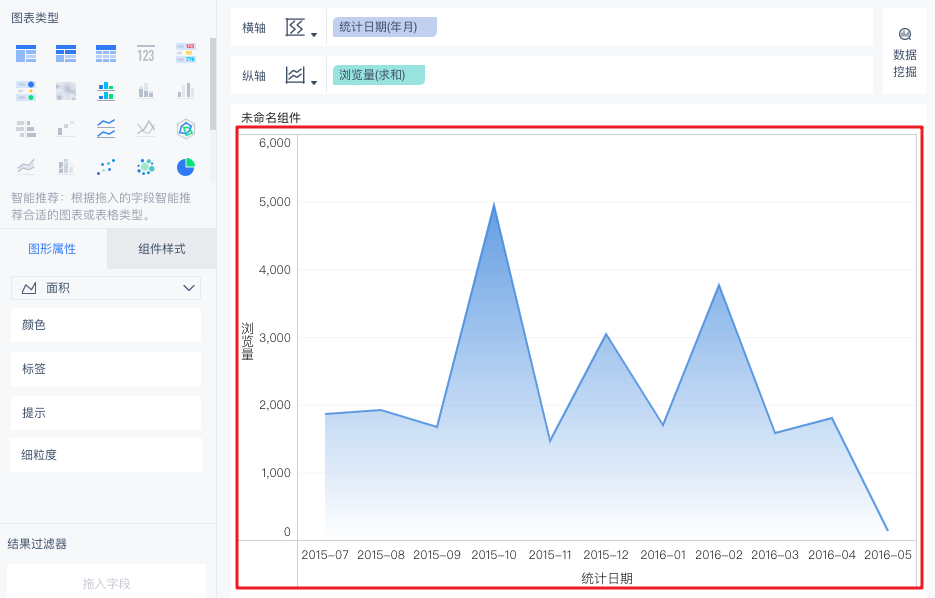

在图表预览处即可以看到创建好的面积图的效果。

面积图支持颜色、标签、提示、细粒度、组件样式等的设置。详细请参考图形属性和图表组件样式。

2.3 多个维度/指标

图表支持交换横纵轴的字段显示，点击横纵轴处的交换横纵轴的字段按钮即可。

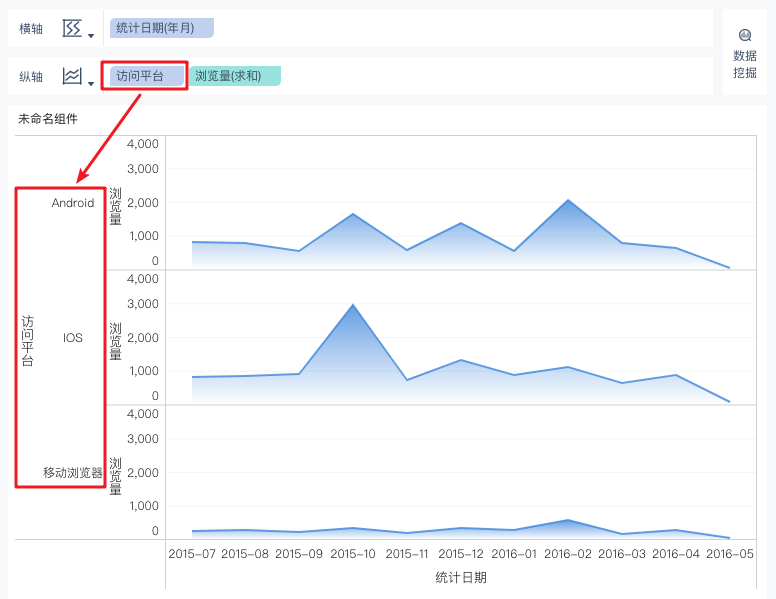

横纵轴同样支持拖入多个字段多维度多指标展示，比如再按照访问平台查看不同平台的浏览量的变化。



创建矩形块图

1、描述

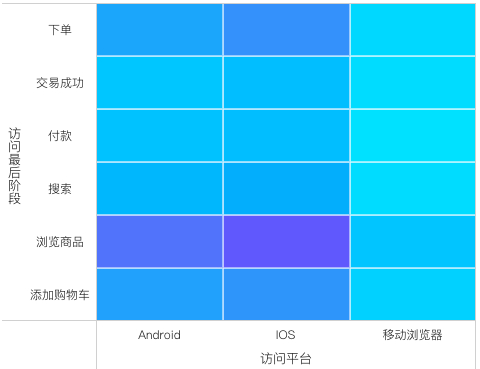

矩形块图以矩形块的形式展示不同数据点的分布情况，矩形块图可以颜色或矩形块的大小来展示对应指标值的大小。如下图展示了不同访问平台、访问阶段的访问时间分布。

2、创建矩形块图步骤

2.1 添加数据

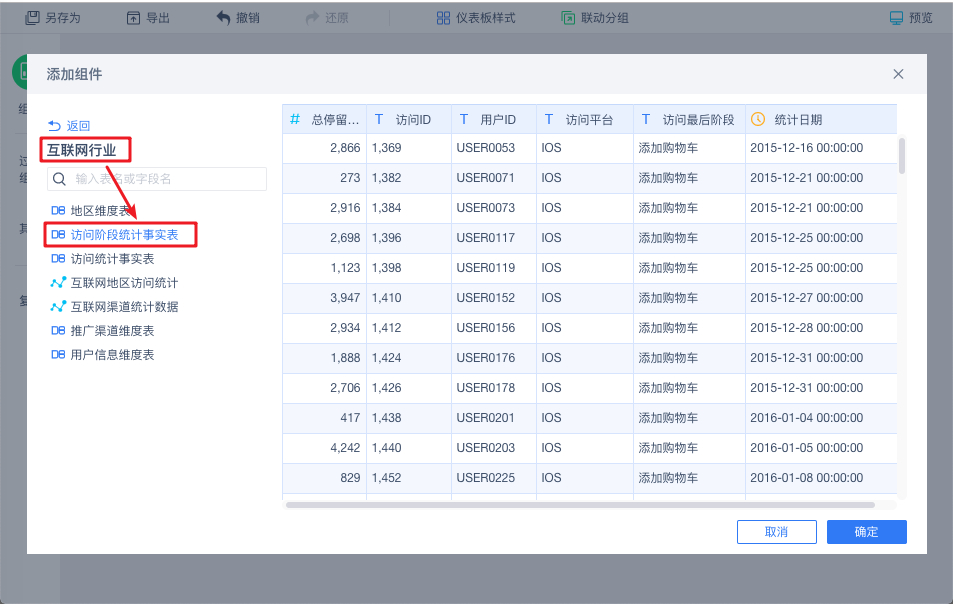

新建仪表板并选择添加组件，选择互联网行业业务包中的访问阶段统计事实表，如下图：

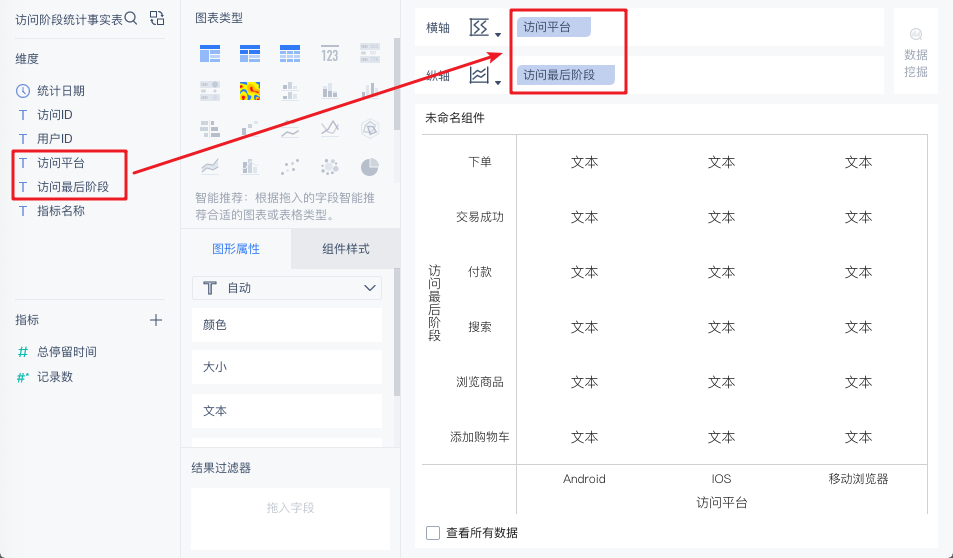

拖拽维度下的字段“访问平台”至横轴，“访问阶段”字段至纵轴，如下图：
