【转载】Python XlsxWriter模块Chart类用法实例分析

Python XlsxWriter模块的Chart类

本文转自：https://blog.csdn.net/chengqiuming/article/details/87648239

一 点睛

Chart类是XlsxWriter模块中图表组件的基类，支持的图表类型包括面积、条形图、柱形图、折线图、饼图、散点图、股票和雷达等，一个图表对象是通过Workbook（工作簿）的add_chart方法创建，通过 {type，'图表类型'}字典参数指定图表的类型，语句如下：

chart = workbook.add_chart（{type， 'column'}）    #创建一个column（柱形）图表

然后再通过Worksheet（工作表）的insert_chart（）方法插入到指定位置，语句如下：

worksheet.insert_chart（'A7'， chart）    #在A7单元格插入图表

二 图表类型说明

• area：创建一个面积样式的图表；
• bar：创建一个条形样式的图表；
• column：创建一个柱形样式的图表；
• line：创建一个线条样式的图表；
• pie：创建一个饼图样式的图表；
• scatter：创建一个散点样式的图表；
• stock：创建一个股票样式的图表；
• radar：创建一个雷达样式的图表

三 chart类的几个常用方法

1 chart.add_series（options）

作用为添加一个数据系列到图表，参数options（dict类型）设置图表系列选项的字典。

1.
   chart.add_series（{
2.
   'categories'： '=Sheet1！$A$1：$A$5'，
3.
   'values'： '=Sheet1！$B$1：$B$5'，
4.
   'line'： {'color'： 'red'}，
5.
   }）

add_series方法最常用的三个选项为categories、values、line，其中categories是设置图表类别标签范围；values为设置图表数据范围；line为设置图表线条属性，包括颜色、宽度等。

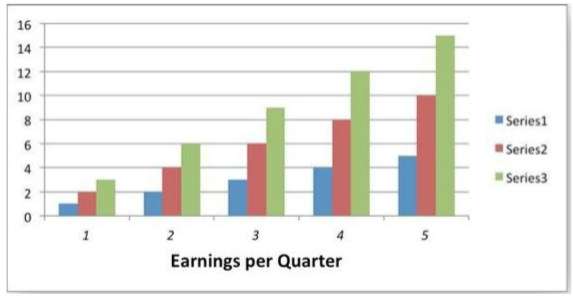

2 set_x_axis（options）

设置图表X轴选项。

1.
   chart.set_x_axis（{
2.
   'name'： 'Earnings per Quarter'， #设置X轴标题名称
3.
   'name_font'： {'size'： 14， 'bold'： True}， #设置X轴标题字体属性
4.
   'num_font'： {'italic'： True }， #设置X轴数字字体属性
5.
   }）

3 set_size（options）

设置图表大小，如 chart.set_size（{'width'：720，'height'：576}），其中width为宽度， height为高度。

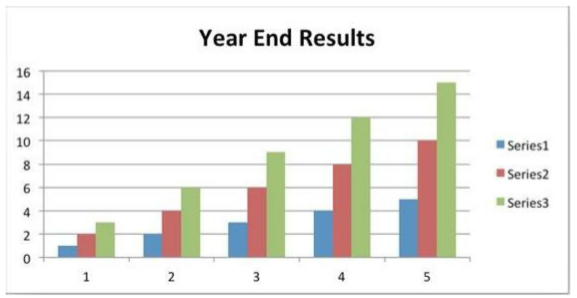

4 set_title（options）

设置图表标题，如 chart.set_title（{'name'：'Year End Results'}）

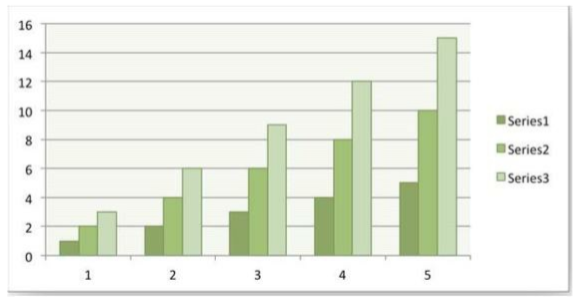

5 set_style（style_id）

设置图表样式，style_id为不同数字 则代表不同样式，如chart.set_style（37）

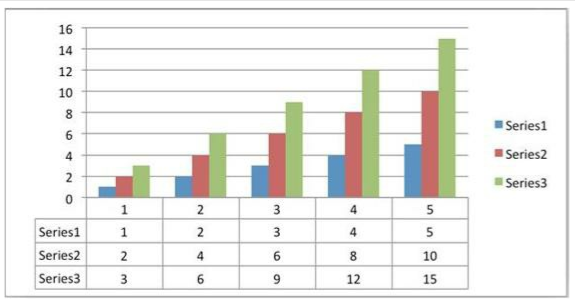

6 set_table（options）

设置X轴为数据表格形式，如 chart.set_table（）
