Redis高性能网络模型的底层密码

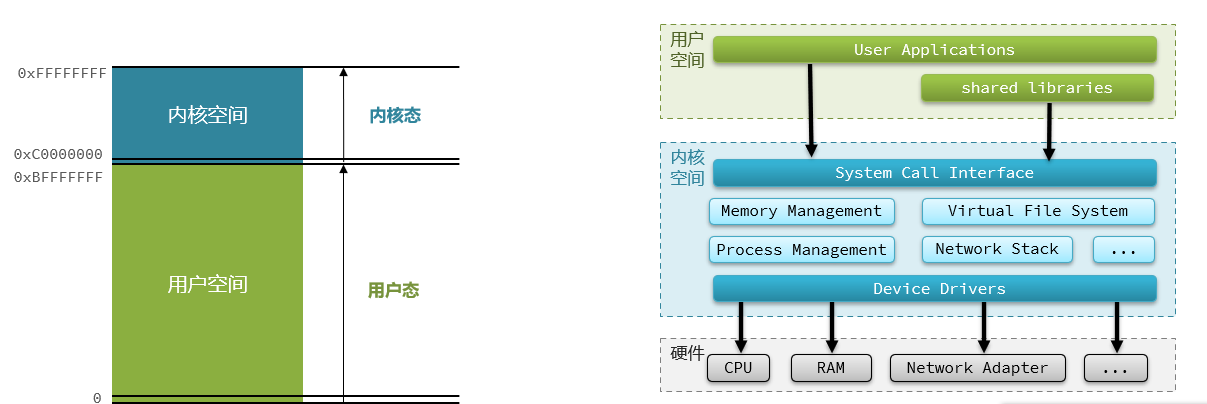

用户空间和内核空间

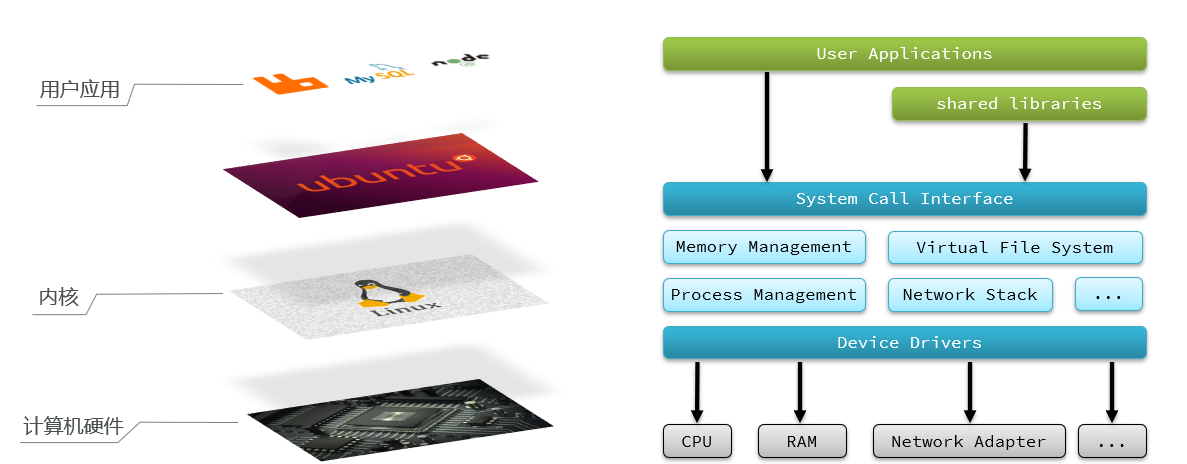

简单的层级空间

应用程序需要通过Linux内核与硬件交互

用户、内核空间

为了避免用户应用导致冲突甚至内核崩溃，用户应用与内核是分离的：

• 进程的寻址空间会划分为两部分：内核空间、用户空间
• 用户空间：只能执行受限的命令（Ring3），而且不能直接调用系统资源，必须通过内核提供的接口来访问
• 内核空间：可以执行特权命令（Ring0），调用一切系统资源

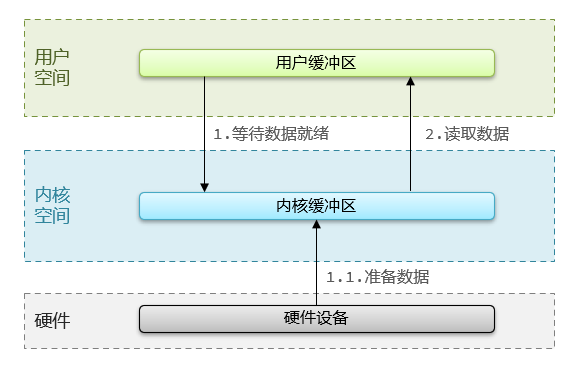

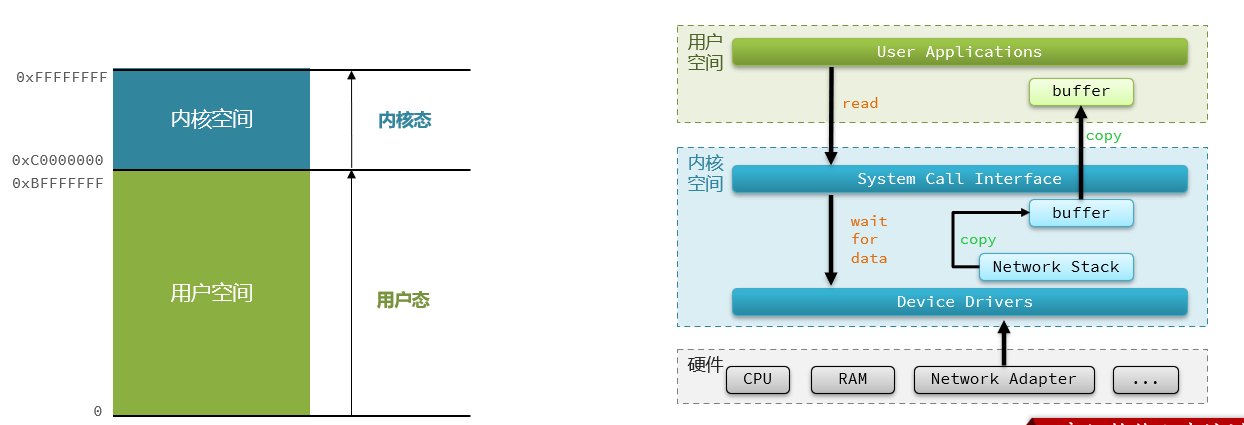

IO流程

Linux系统为了提高IO效率，会在用户空间和内核空间都加入缓冲区：

• 写数据时，要把用户缓冲数据拷贝到内核缓冲区，然后写入设备
• 读数据时，要从设备读取数据到内核缓冲区，然后拷贝到用户缓冲区


IO模型

不同的IO模型就是在1、2两步骤不同

在《UNIX网络编程》一书中，总结归纳了5种IO模型：

• 阻塞IO（Blocking IO）
• 非阻塞IO（Nonblocking IO）
• IO多路复用（IO Multiplexing）
• 信号驱动IO（Signal Driven IO）
• 异步IO（Asynchronous IO）

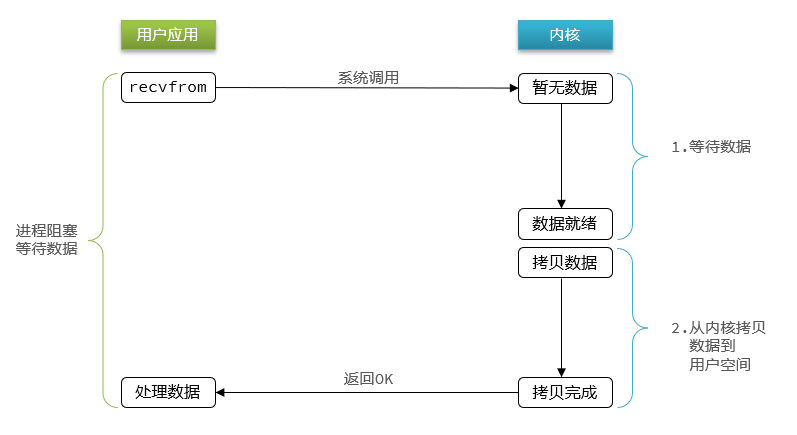

阻塞IO

顾名思义，阻塞IO就是两个阶段都必须阻塞等待：

阶段一：

1. 用户进程尝试读取数据（比如网卡数据）
2. 此时数据尚未到达，内核需要等待数据
3. 此时用户进程也处于阻塞状态

阶段二：

1. 数据到达并拷贝到内核缓冲区，代表已就绪
2. 将内核数据拷贝到用户缓冲区
3. 拷贝过程中，用户进程依然阻塞等待
4. 拷贝完成，用户进程解除阻塞，处理数据

可以看到，阻塞IO模型中，用户进程在两个阶段都是阻塞状态。

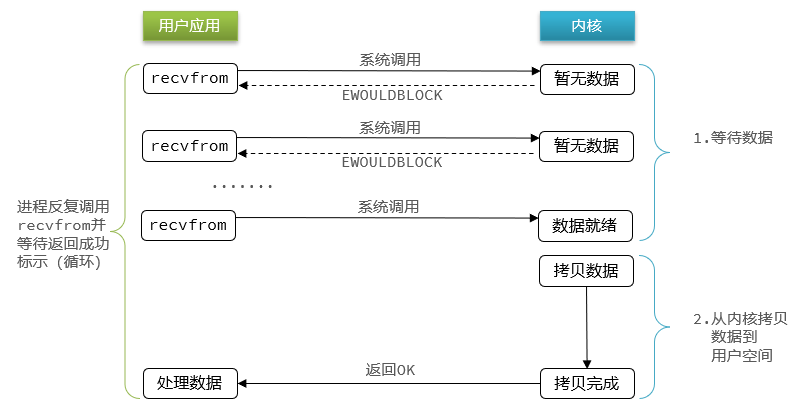

非阻塞IO

顾名思义，非阻塞IO的recvfrom操作会立即返回结果而不是阻塞用户进程。

阶段一：

1. 用户进程尝试读取数据（比如网卡数据）
2. 此时数据尚未到达，内核需要等待数据
3. 返回异常给用户进程
4. 用户进程拿到error后，再次尝试读取
5. 循环往复，直到数据就绪

阶段二：

1. 将内核数据拷贝到用户缓冲区
2. 拷贝过程中，用户进程依然阻塞等待
3. 拷贝完成，用户进程解除阻塞，处理数据

可以看到，非阻塞IO模型中，用户进程在第一个阶段是非阻塞，第二个阶段是阻塞状态。虽然是非阻塞，但性能并没有得到提高。而且忙等机制会导致CPU空转，CPU使用率暴增。

IO多路复用

阻塞、非阻塞IO的不足

无论是阻塞IO还是非阻塞IO，用户应用在一阶段都需要调用recvfrom来获取数据，差别在于无数据时的处理方案：

• 如果调用recvfrom时，恰好没有数据，阻塞IO会使CPU阻塞，非阻塞IO使CPU空转，都不能充分发挥CPU的作用。
• 如果调用recvfrom时，恰好有数据，则用户进程可以直接进入第二阶段，读取并处理数据
  而在单线程情况下，只能依次处理IO事件，如果正在处理的IO事件恰好未就绪（数据不可读或不可写），线程就会被阻塞，所有IO事件都必须等待，性能自然会很差。

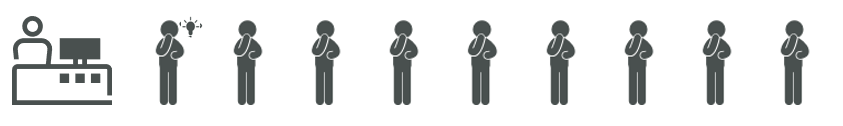

餐厅类比->提升性能的方法

就比如服务员给顾客点餐，分两步：

1. 顾客思考要吃什么（等待数据就绪）
2. 顾客想好了，开始点餐（读取数据）


提高效率的方法：

1. 增加更多服务员（多线程）
   • 在IO方面提升了性能，但是引入了上下文切换的性能开销
2. 不排队，谁想好了吃什么（数据就绪了），服务员就给谁点餐（用户应用就去读取数据）
   • 用户进程如何知道内核中数据是否就绪呢？

文件描述符

文件描述符（File Descriptor）：简称FD，是一个从0 开始的无符号整数，用来关联Linux中的一个文件。在Linux中，一切皆文件，例如常规文件、视频、硬件设备等，当然也包括网络套接字（Socket）。

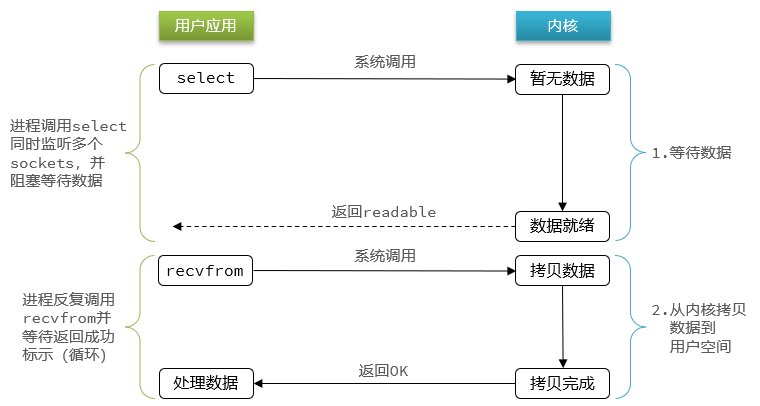

IO多路复用

IO多路复用：是利用单个线程来同时监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源。

阶段一：

1. 用户进程调用select，指定要监听的FD集合
2. 内核监听FD对应的多个socket
3. 任意一个或多个socket数据就绪则返回readable
4. 此过程中用户进程阻塞

阶段二：

1. 用户进程找到就绪的socket
2. 依次调用recvfrom读取数据
3. 内核将数据拷贝到用户空间
4. 用户进程处理数据

• 用户应用将想要监听的FD交给内核，内核在其中有就绪的情况下会返回通知应用
• 当多个FD中没有任何一个就绪，应用就必须等待
• 因为可能有多个FD就绪，需要循环读

监听、通知方式

IO多路复用是利用单个线程来同时监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源。不过监听FD的方式、通知的方式又有多种实现，常见的有：

• select
• poll
• epoll

差异：

• select和poll只会通知用户进程有FD就绪，但不确定具体是哪个FD，需要用户进程逐个遍历FD来确认
• epoll则会在通知用户进程FD就绪的同时，把已就绪的FD写入用户空间

select

select是Linux中最早的I/O多路复用实现方案

// 定义类型别名 __fd_mask，本质是 long int
typedef long int __fd_mask;

/* fd_set 记录要监听的fd集合，及其对应状态 */
typedef struct {
    // fds_bits是long类型数组，长度为 1024/32 = 32
    // 共1024个bit位，每个bit位代表一个fd，0代表未就绪，1代表就绪
    __fd_mask fds_bits[__FD_SETSIZE / __NFDBITS];
    // ...
} fd_set;

// select函数，用于监听fd_set，也就是多个fd的集合
int select(
    int nfds, // 要监视的fd_set的最大fd + 1
    fd_set *readfds, // 要监听读事件的fd集合
    fd_set *writefds,// 要监听写事件的fd集合
    fd_set *exceptfds, // // 要监听异常事件的fd集合
    // 超时时间，null-用不超时；0-不阻塞等待；大于0-固定等待时间
    struct timeval *timeout
);

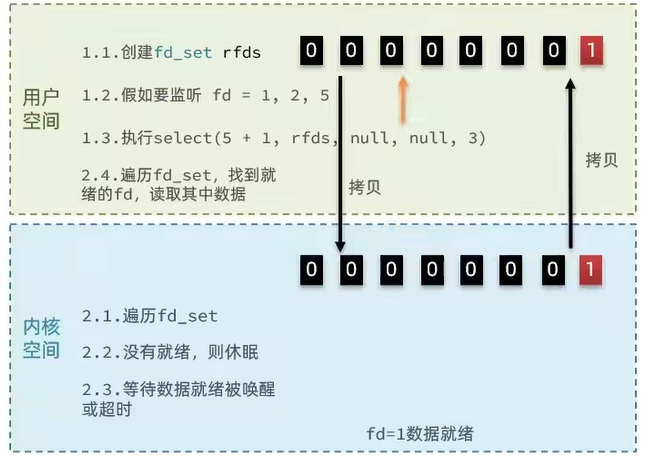

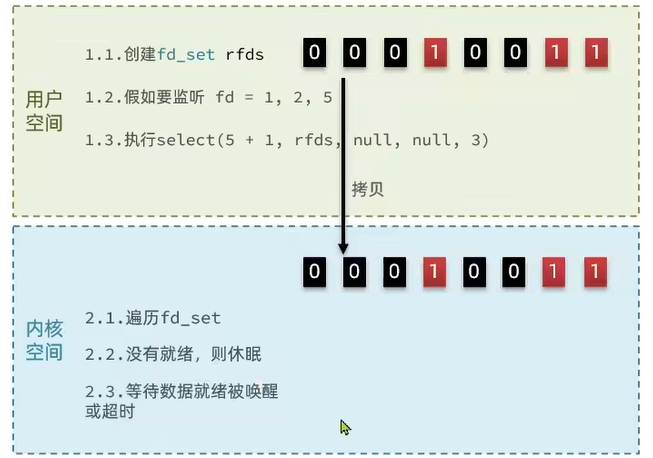

流程

• 用户空间：创建fd_set，初始值均为0，监听的fd对应的位改成1，执行select函数将fd_set传递给内核空间

• 内核空间：遍历检查是否就绪，没有就绪就休眠，等待有就绪则被唤醒，或者休眠超时


• 内核空间：当有数据就绪时，以fd=1就绪为例，内核会对fd_set进行修改，就绪的保留为1，没就绪的改为0，之后返回就绪的fd个数，同时将fd_set拷贝至用户空间。

• 用户空间：对fd_set进行遍历，找到就绪的fd并读取

存在的问题

select模式存在的问题：

• 需要将整个fd_set从用户空间拷贝到内核空间，select结束还要再次拷贝回用户空间
• select无法得知具体是哪个fd就绪，需要遍历整个fd_set
• fd_set监听的fd数量不能超过1024

poll

poll模式对select模式做了简单改进，但性能提升不明显，部分关键代码如下：

// pollfd 中的事件类型
#define POLLIN     //可读事件
#define POLLOUT    //可写事件
#define POLLERR    //错误事件
#define POLLNVAL   //fd未打开

// pollfd结构
struct pollfd {
    int fd;     	  /* 要监听的fd  */
    short int events; /* 要监听的事件类型：读、写、异常 */
    short int revents;/* 实际发生的事件类型 */
};
// poll函数
int poll(
    struct pollfd *fds, // pollfd数组，可以自定义大小
    nfds_t nfds, // 数组元素个数
    int timeout // 超时时间
);

IO流程：

1. 创建pollfd数组，向其中添加关注的fd信息，数组大小自定义
2. 调用poll函数，将pollfd数组拷贝到内核空间，转链表存储，无上限
3. 内核遍历fd，判断是否就绪
4. 数据就绪或超时后，拷贝pollfd数组到用户空间，返回就绪fd数量n
5. 用户进程判断n是否大于0
6. 大于0则遍历pollfd数组，找到就绪的fd

与select对比：

• select模式中的fd_set大小固定为1024，而pollfd在内核中采用链表，理论上无上限
• 监听FD越多，每次遍历消耗时间也越久，性能反而会下降

仍然存在的问题：

• 需要将整个fd_set从用户空间拷贝到内核空间，select结束还要再次拷贝回用户空间
• poll无法得知具体是哪个fd就绪，需要遍历整个fd_set

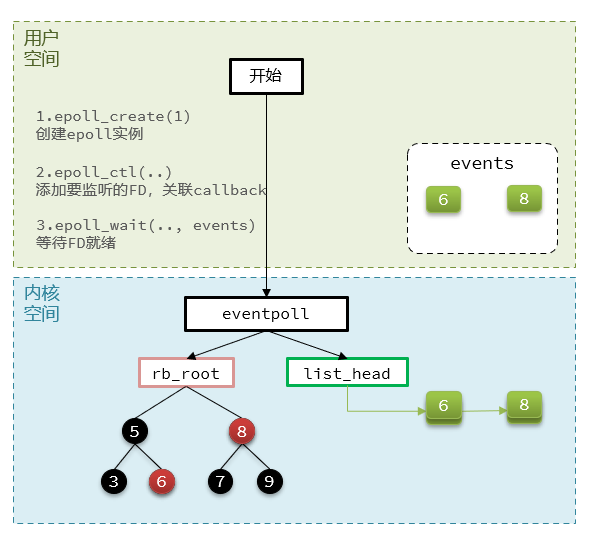

epoll

epoll模式是对select和poll的改进，它提供了三个函数：

struct eventpoll {
    //...
    struct rb_root  rbr; // 一颗红黑树，记录要监听的FD
    struct list_head rdlist;// 一个链表，记录就绪的FD
    //...
};

// 1.创建一个epoll实例,内部是event poll，返回对应的句柄epfd
int epoll_create(int size);

// 2.将一个FD添加到epoll的红黑树中，并设置ep_poll_callback
// callback触发时，就把对应的FD加入到rdlist这个就绪列表中
int epoll_ctl(
    int epfd,  // epoll实例的句柄
    int op,    // 要执行的操作，包括：ADD、MOD、DEL
    int fd,    // 要监听的FD
    struct epoll_event *event // 要监听的事件类型：读、写、异常等
);

// 3.检查rdlist列表是否为空，不为空则返回就绪的FD的数量
int epoll_wait(
    int epfd,                   // epoll实例的句柄
    struct epoll_event *events, // 空event数组，用于接收就绪的FD
    int maxevents,              // events数组的最大长度
    int timeout   // 超时时间，-1用不超时；0不阻塞；大于0为阻塞时间
);

对比总结

select模式存在的三个问题：

• 能监听的FD最大不超过1024
• 每次select都需要把所有要监听的FD都拷贝到内核空间
• 每次都要遍历所有FD来判断就绪状态
  poll模式的问题：
• poll利用链表解决了select中监听FD上限的问题，但依然要遍历所有FD，如果监听较多，性能会下降
  epoll模式中如何解决这些问题的？
• 基于epoll实例中的红黑树保存要监听的FD，理论上无上限，而且增删改查效率都非常高
• 每个FD只需要执行一次epoll_ctl添加到红黑树，以后每次epol_wait无需传递任何参数，无需重复拷贝FD到内核空间
• 利用ep_poll_callback机制来监听FD状态，无需遍历所有FD，因此性能不会随监听的FD数量增多而下降

事件通知机制

当FD有数据可读时，我们调用epoll_wait（或者select、poll）可以得到通知。但是事件通知的模式有两种：

• LevelTriggered：简称LT，也叫做水平触发。只要某个FD中有数据可读，每次调用epoll_wait都会得到通知。
• EdgeTriggered：简称ET，也叫做边沿触发。只有在某个FD有状态变化时，调用epoll_wait才会被通知。

举个栗子：

1. 假设一个客户端socket对应的FD已经注册到了epoll实例中
2. 客户端socket发送了2kb的数据
3. 服务端调用epoll_wait，得到通知说FD就绪
4. 服务端从FD读取了1kb数据
5. 回到步骤3（再次调用epoll_wait，形成循环）
   结果：

• 如果我们采用LT模式，因为FD中仍有1kb数据，则第5步依然会返回结果，并且得到通知
  • LT下内核会自动填回就绪队列
• 如果我们采用ET模式，因为第3步已经消费了FD可读事件，第5步FD状态没有变化，因此epoll_wait不会返回，数据无法读取，客户端响应超时。
  • ET下，内核不会将fd重新添加回就绪队列，需要我们自己实现重新添加（epoll_ctl修改状态从而实现状态变化，eventpoll去检查是否真的有数据，有就会被加回去），如果多次没读完就需要重复添加多次
  • 或者我们在第4步通过循环读完整个数据。但是注意不能用阻塞IO的方式，这种状况下读完数据会一直等待。应采用非阻塞，读完时返回特定表示，避免循环导致阻塞。

结论

LT：事件通知频率较高，会有重复通知，影响性能；惊群问题

• 惊群问题(Thundering Herd Problem)：是指当多个进程/线程等待同一个事件时，该事件发生时所有等待者都被唤醒，但最终只有一个能处理该事件，其他进程/线程又重新进入等待状态，造成资源浪费。
  ET：仅通知一次，效率高。可以基于非阻塞IO循环读取解决数据读取不完整问题

select和poll仅支持LT模式，epoll可以自由选择LT和ET两种模式

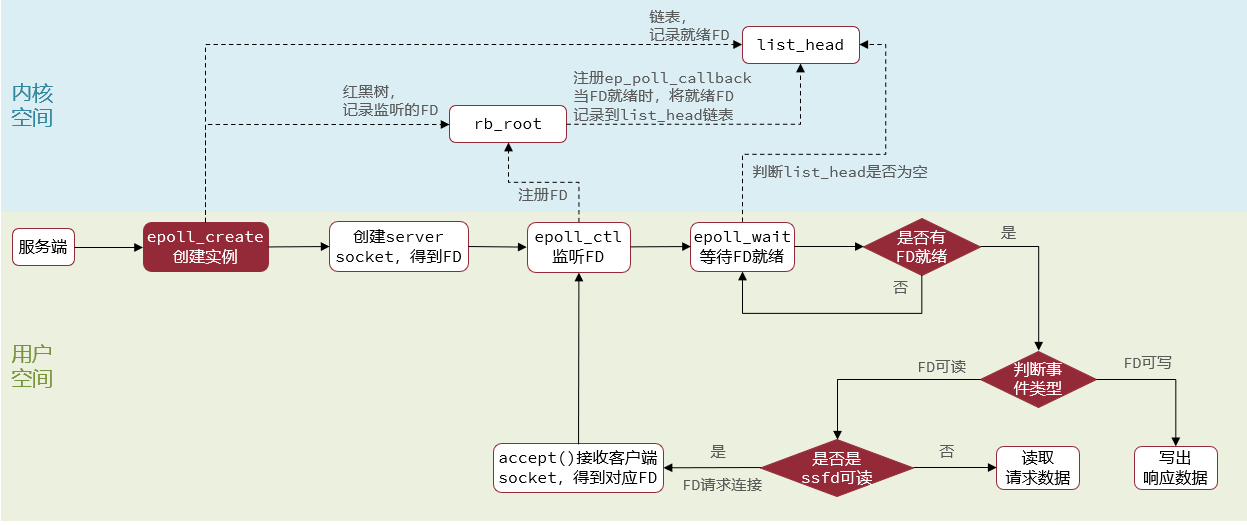

web服务流程

基于epoll模式的web服务的基本流程如图：

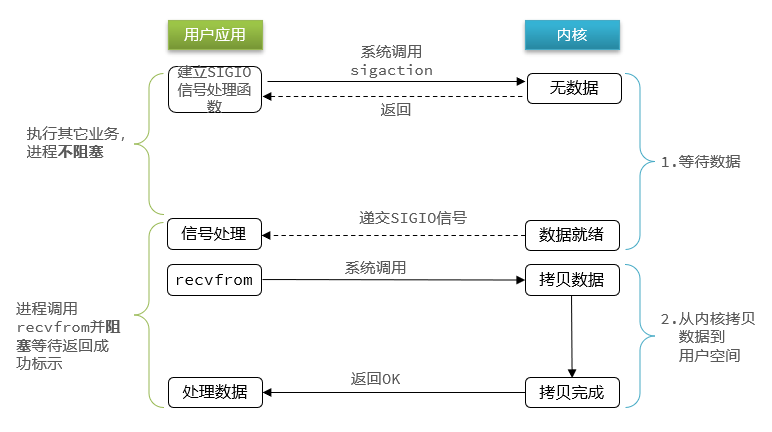

信号驱动IO

信号驱动IO是与内核建立SIGIO的信号关联并设置回调，当内核有FD就绪时，会发出SIGIO信号通知用户，期间用户应用可以执行其它业务，无需阻塞等待。

阶段一：

1. 用户进程调用sigaction，注册信号处理函数
2. 内核返回成功，开始监听FD
3. 用户进程不阻塞等待，可以执行其它业务
4. 当内核数据就绪后，回调用户进程的SIGIO处理函数

阶段二：

1. 收到SIGIO回调信号
2. 调用recvfrom，读取
3. 内核将数据拷贝到用户空间
4. 用户进程处理数据

当有大量IO操作时，信号较多，SIGIO处理函数不能及时处理可能导致信号队列溢出，而且内核空间与用户空间的频繁信号交互性能也较低。

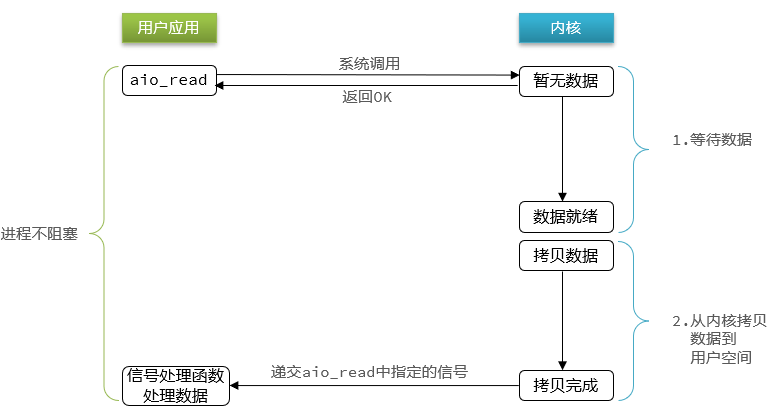

异步IO

异步IO的整个过程都是非阻塞的，用户进程调用完异步API后就可以去做其它事情，内核等待数据就绪并拷贝到用户空间后才会递交信号，通知用户进程。

阶段一：

1. 用户进程调用aio_read，创建信号回调函数
2. 内核等待数据就绪
3. 用户进程无需阻塞，可以做任何事情

阶段二：

1. 内核数据就绪
2. 内核数据拷贝到用户缓冲区
3. 拷贝完成，内核递交信号触发aio_read中的回调函数
4. 用户进程处理数据

可以看到，异步IO模型中，用户进程在两个阶段都是非阻塞状态。

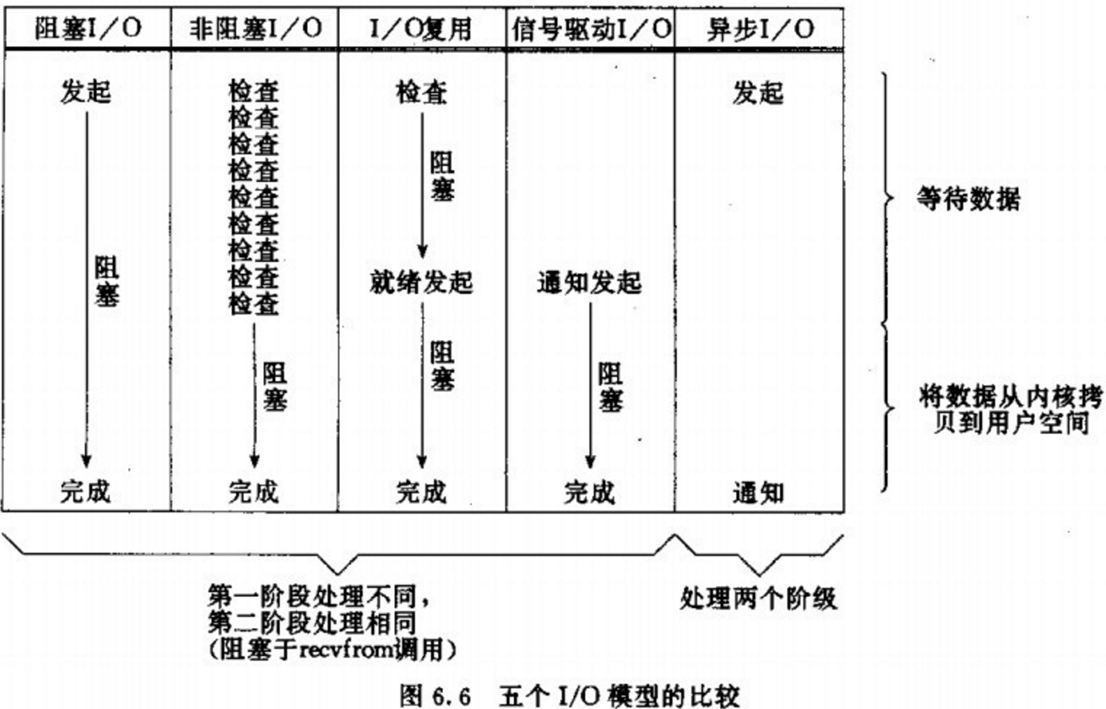

同步和异步

IO操作是同步还是异步，关键看数据在内核空间与用户空间的拷贝过程（数据读写的IO操作），也就是阶段二是同步还是异步：

Redis网络模型

单线程？多线程？

Redis到底是单线程还是多线程？

• 如果仅仅是Redis的核心业务部分（命令处理），是单线程
• 如果是整个Redis，那么是多线程

Redis版本迭代过程中，在两个重要的时间节点上引入了多线程的支持

• Redis v4.0：引入多线程异步处理一些耗时较旧的任务，例如异步删除命令unlink
• Redis v6.0：在核心网络模型中引入多线程，进一步提高对于多核CPU的利用率

为什么Redis要选择单线程？

• 抛开持久化不谈，Redis是纯内存操作，执行速度非常快，它的性能瓶颈是网络延迟而不是执行速度，因此多线程并不会带来巨大的性能提升。
• 多线程会导致过多的上下文切换，带来不必要的开销
• 引入多线程会面临线程安全问题，必然要引入线程锁这样的安全手段，实现复杂度增高，而且性能也会大打折扣

网络模型

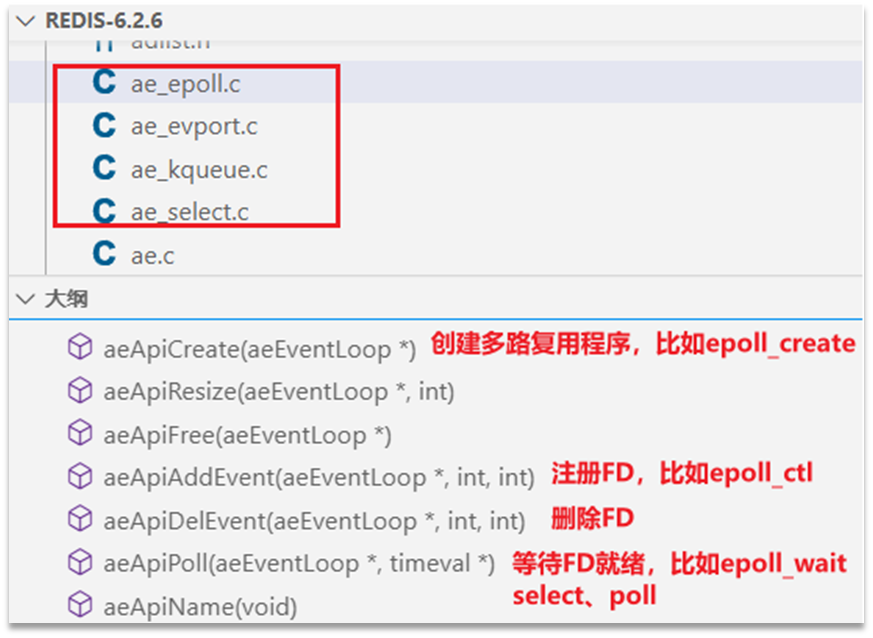

IO多路复用实现选择

Redis通过IO多路复用来提高网络性能，并且支持各种不同的多路复用实现，并且将这些实现进行封装， 提供了统一的高性能事件库API库 AE：
选择不同的实现方案

/* ae.c */
/* Include the best multiplexing layer supported by this system.
 * The following should be ordered by performances, descending. */
#ifdef HAVE_EVPORT
#include "ae_evport.c"
#else
    #ifdef HAVE_EPOLL
    #include "ae_epoll.c"
    #else
        #ifdef HAVE_KQUEUE
        #include "ae_kqueue.c"
        #else
        #include "ae_select.c"
        #endif
    #endif
#endif

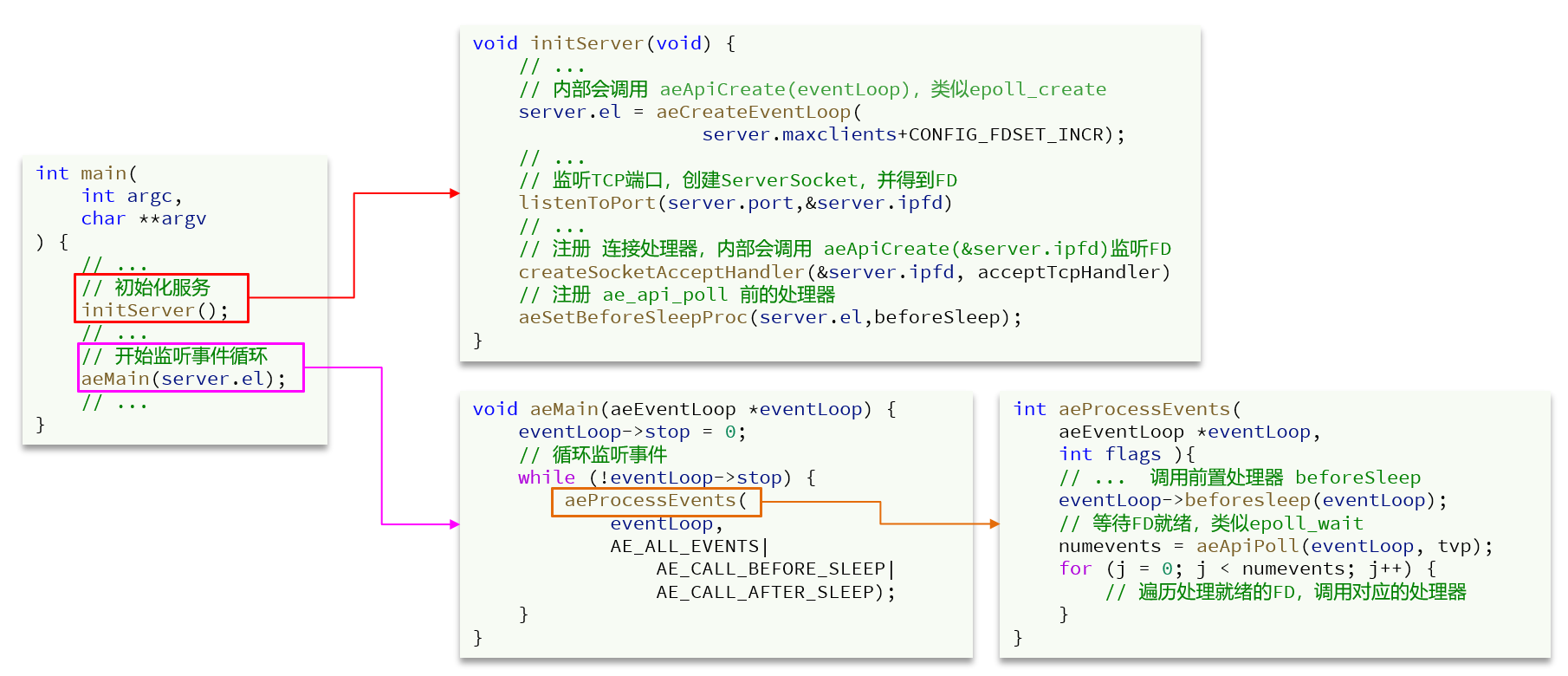

核心源码

int main(
    int argc,
    char **argv
) {
    // ...
    // 初始化服务
    initServer();
    // ...
    // 开始监听事件循环
    aeMain(server.el);
    // ...
}

void initServer(void) {
    // ...
    // 内部会调用 aeApiCreate(eventLoop)，类似epoll_create
    server.el = aeCreateEventLoop(
                    server.maxclients+CONFIG_FDSET_INCR);
    // ...
    // 监听TCP端口，创建ServerSocket，并得到FD
    listenToPort(server.port,&server.ipfd)
    // ...
    // 注册 连接处理器，内部会调用 aeApiCreate(&server.ipfd)监听FD
    createSocketAcceptHandler(&server.ipfd, acceptTcpHandler)
    // 注册 ae_api_poll 前的处理器
    aeSetBeforeSleepProc(server.el,beforeSleep);
}

// 数据读处理器
void acceptTcpHandler(...) {
    // ...
    // 接收socket连接，获取FD
    fd = accept(s,sa,len);
    // ...
    // 创建connection，关联fd
    connection *conn = connCreateSocket();
    conn.fd = fd;
    // ...
    // 内部调用aeApiAddEvent(fd,READABLE)，
    // 监听socket的FD读事件，并绑定读处理器readQueryFromClient
    connSetReadHandler(conn, readQueryFromClient);
}

void aeMain(aeEventLoop *eventLoop) {
    eventLoop->stop = 0;
    // 循环监听事件
    while (!eventLoop->stop) {
        aeProcessEvents(
            eventLoop,
            AE_ALL_EVENTS|
                AE_CALL_BEFORE_SLEEP|
                AE_CALL_AFTER_SLEEP);
    }
}

int aeProcessEvents(
    aeEventLoop *eventLoop,
    int flags ){
    // ...  调用前置处理器 beforeSleep
    eventLoop->beforesleep(eventLoop);
    // 等待FD就绪，类似epoll_wait
    numevents = aeApiPoll(eventLoop, tvp);
    for (j = 0; j < numevents; j++) {
        // 遍历处理就绪的FD，调用对应的处理器
    }
}

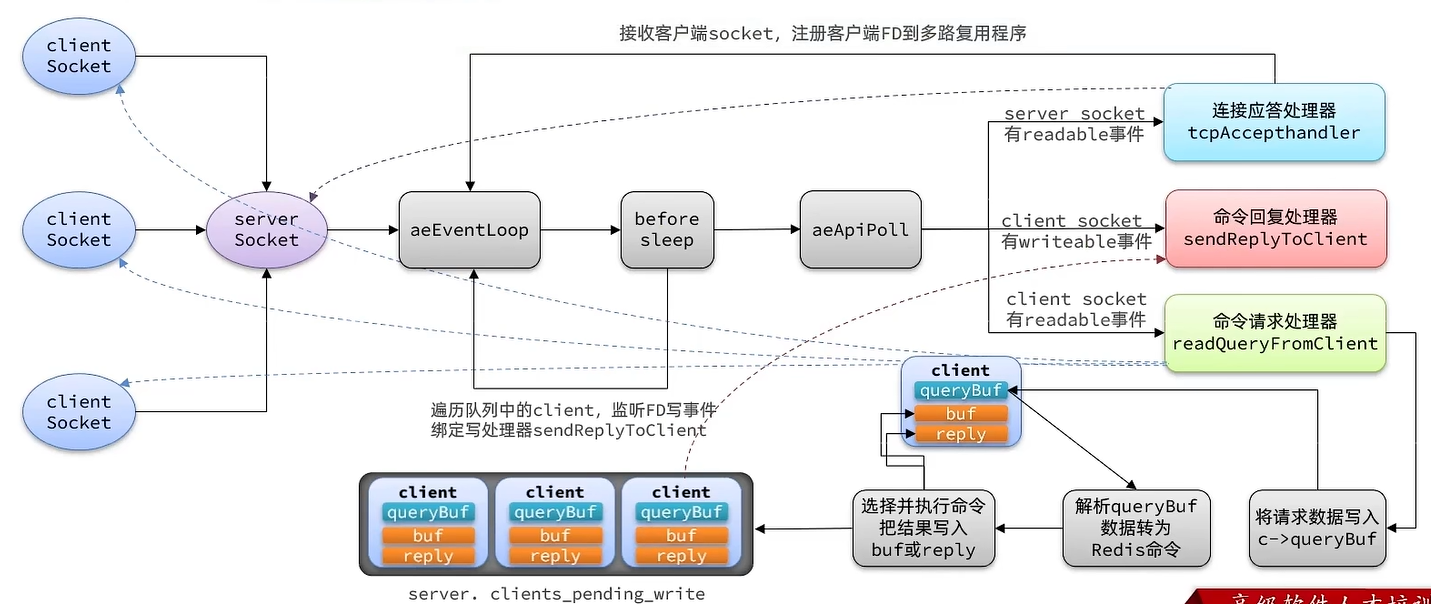

单线程模型

来Redis单线程网络模型的整个流程

1. 首先，创建一个server socket
2. 将server socket注册到aeEventLoop
3. 给server socket绑定一个连接应答处理器，用于在其可读时进行相应处理
4. 准备调用epoll_wait等待就绪，在此之前还需要进行一些前置处理
5. client socket的连接会触发server socket可读事件，连接应答处理器将client socket注册到aeEventLoop上
6. 之后client socket也会出现可读事件，交由命令请求处理器执行
7. 命令请求处理器将请求数据写入c->queryBuf，解析queryBuf中的数据为Redis命令，执行命令后把结果写入buf或reply
8. before Sleep操作会遍历待写的client，poll到client_socket有写事件时，就会交由命令回复处理器，将buf/reply的内容响应给客户端

命令请求处理相关核心代码

void readQueryFromClient(connection *conn) {
    // 获取当前客户端，客户端中有缓冲区用来读和写
    client *c = connGetPrivateData(conn);
    // 获取c->querybuf缓冲区大小
    long int qblen = sdslen(c->querybuf);
    // 读取请求数据到 c->querybuf 缓冲区
    connRead(c->conn, c->querybuf+qblen, readlen);
    // ...
    // 解析缓冲区字符串，转为Redis命令参数存入 c->argv 数组
    processInputBuffer(c);
    // ...
    // 处理 c->argv 中的命令
    processCommand(c);
}
int processCommand(client *c) {
    // ...
    // 根据命令名称，寻找命令对应的command，例如 setCommand
    c->cmd = c->lastcmd = lookupCommand(c->argv[0]->ptr);
    // ...
    // 执行command，得到响应结果，例如ping命令，对应pingCommand
    c->cmd->proc(c);
    // 把执行结果写出，例如ping命令，就返回"pong"给client，
    // shared.pong是 字符串"pong"的SDS对象
    addReply(c,shared.pong);
}
void addReply(client *c, robj *obj) {
    // 尝试把结果写到 c-buf 客户端写缓存区
    if (_addReplyToBuffer(c,obj->ptr,sdslen(obj->ptr)) != C_OK)
            // 如果c->buf写不下，则写到 c->reply，这是一个链表，容量无上限
            _addReplyProtoToList(c,obj->ptr,sdslen(obj->ptr));
    // 将客户端添加到server.clients_pending_write这个队列，等待被写出
    listAddNodeHead(server.clients_pending_write,c);
}

beforeSleep处理核心代码

void beforeSleep(struct aeEventLoop *eventLoop){
    // ...
    // 定义迭代器，指向server.clients_pending_write->head;
    listIter li;
    li->next = server.clients_pending_write->head;
    li->direction = AL_START_HEAD;
    // 循环遍历待写出的client
    while ((ln = listNext(&li))) {
        // 内部调用aeApiAddEvent(fd，WRITEABLE)，监听socket的FD读事件
        // 并且绑定 写处理器 sendReplyToClient，可以把响应写到客户端socket
        connSetWriteHandlerWithBarrier(c->conn, sendReplyToClient, ae_barrier)
    }
}

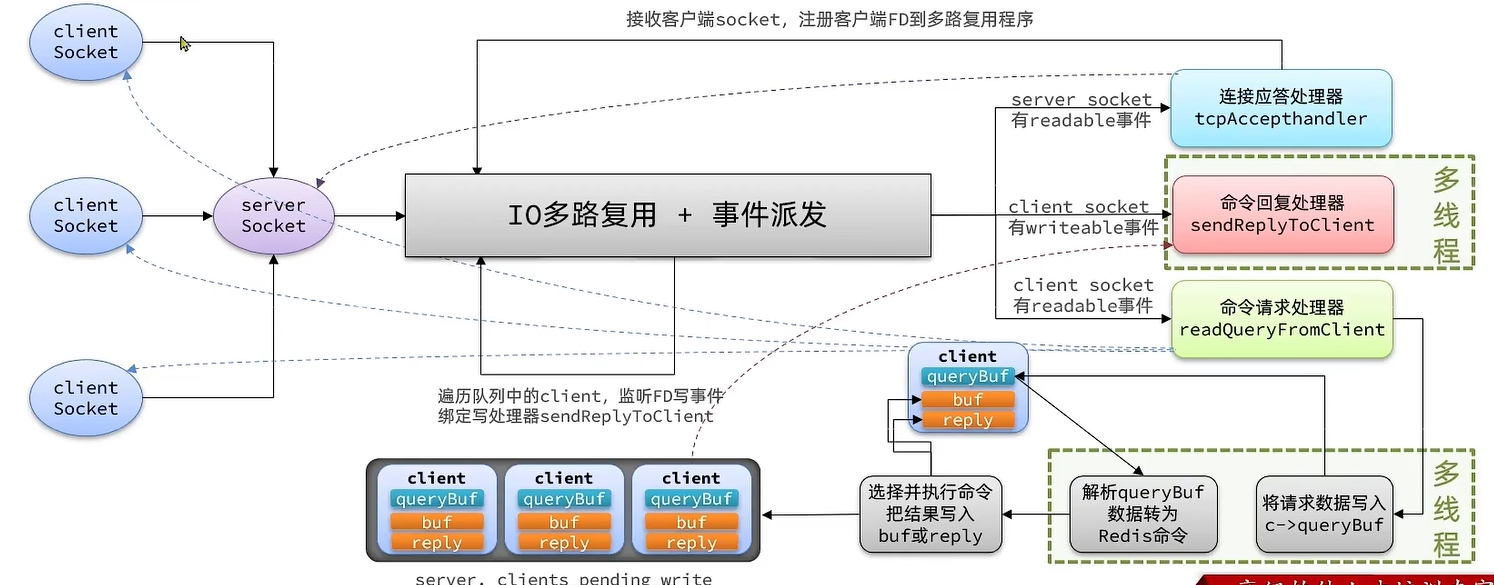

多线程模型

单线程模型的性能瓶颈在于命令处理部分，主要是网络IO

• 读请求、写响应过程涉及网络IO，受到网络影响

Redis 6.0版本中引入了多线程，目的是为了提高IO读写效率。因此在解析客户端命令、写响应结果时采用了多线程。核心的命令执行、IO多路复用模块依然是由主线程执行。
