西门子PLC连接海创-IIoT平台案例

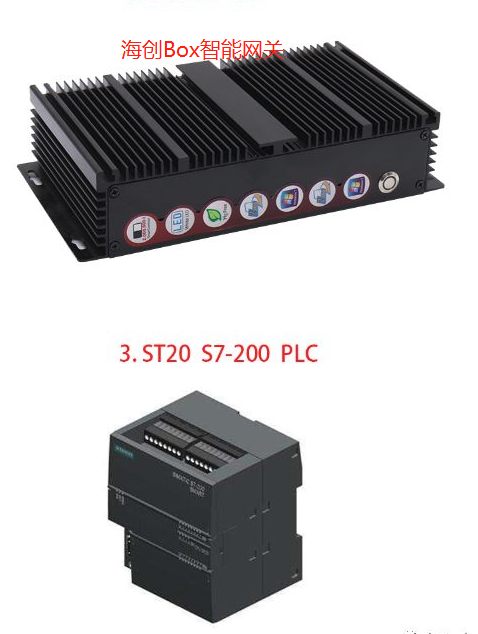

一、硬件环境

1、海创Box智能网关

2、西门子PLC (ST20 S7-200)

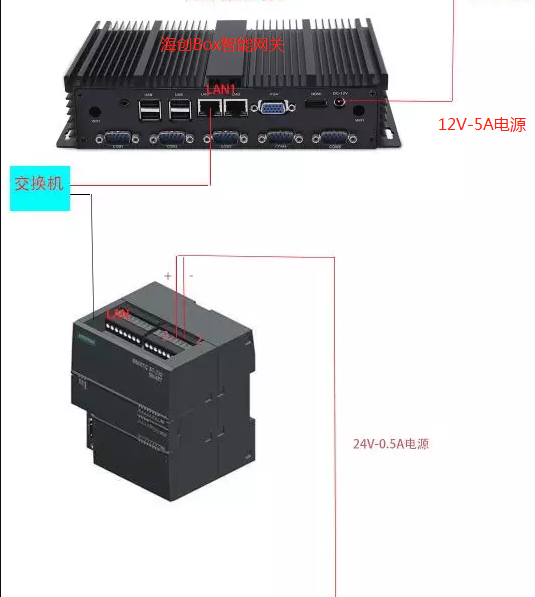

二、产品连接方式

三、产品配置

海创Box智能采集网关

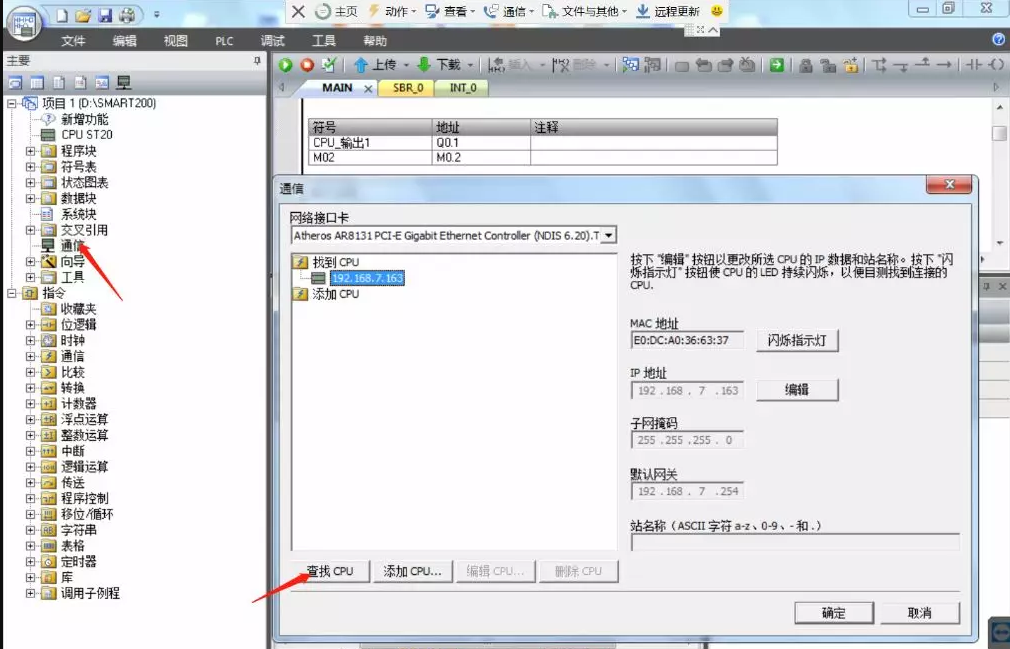

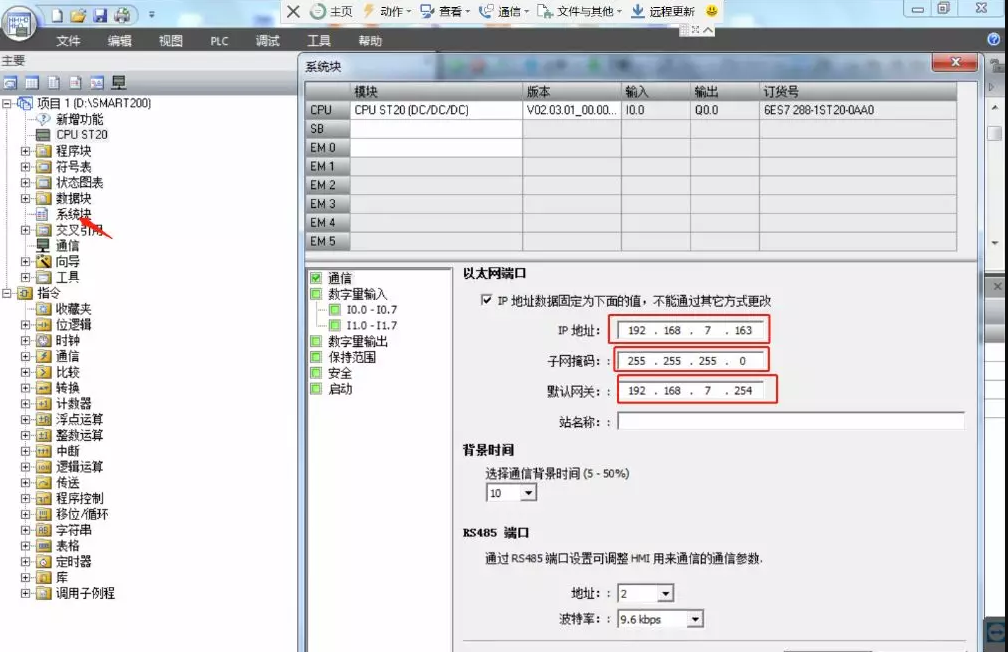

西门子PLC (ST20 S7-200) 配置好设备连接ip

四、项目部署调试

       打开海创-IIoT。本次教程需要用到如下节点，在左侧节点栏中拖拽出使用

定时器周期性触发输入时间戳或者相应的字符

S7西门子用于读取S7西门子通信协议的设备数据

调试用于调试节点输出

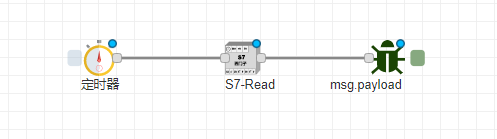

       配置相应节点后配置界面如下：

节点配置：

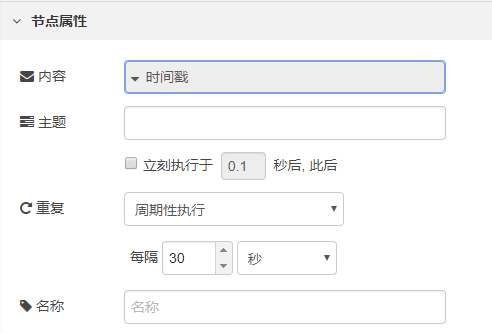

定时器设置成周期性触发，主要当触发流程使用，具体配置如下图

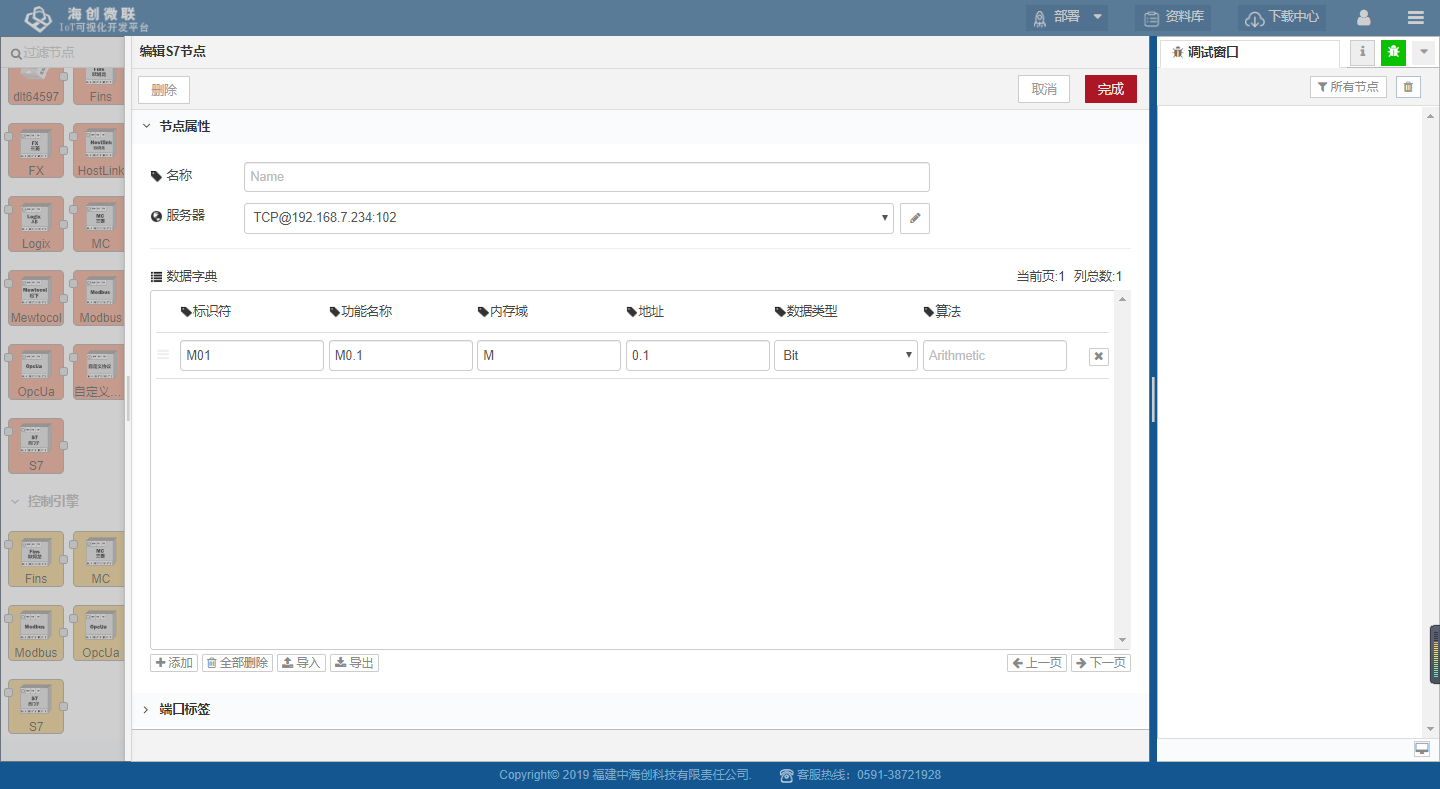

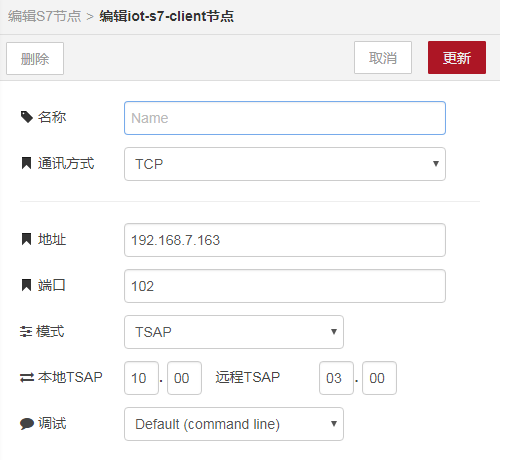

S7西门子设置如下配置，即可取到M区0.1的地址数据

调试在右侧调试窗口输出调试结果，无需配置

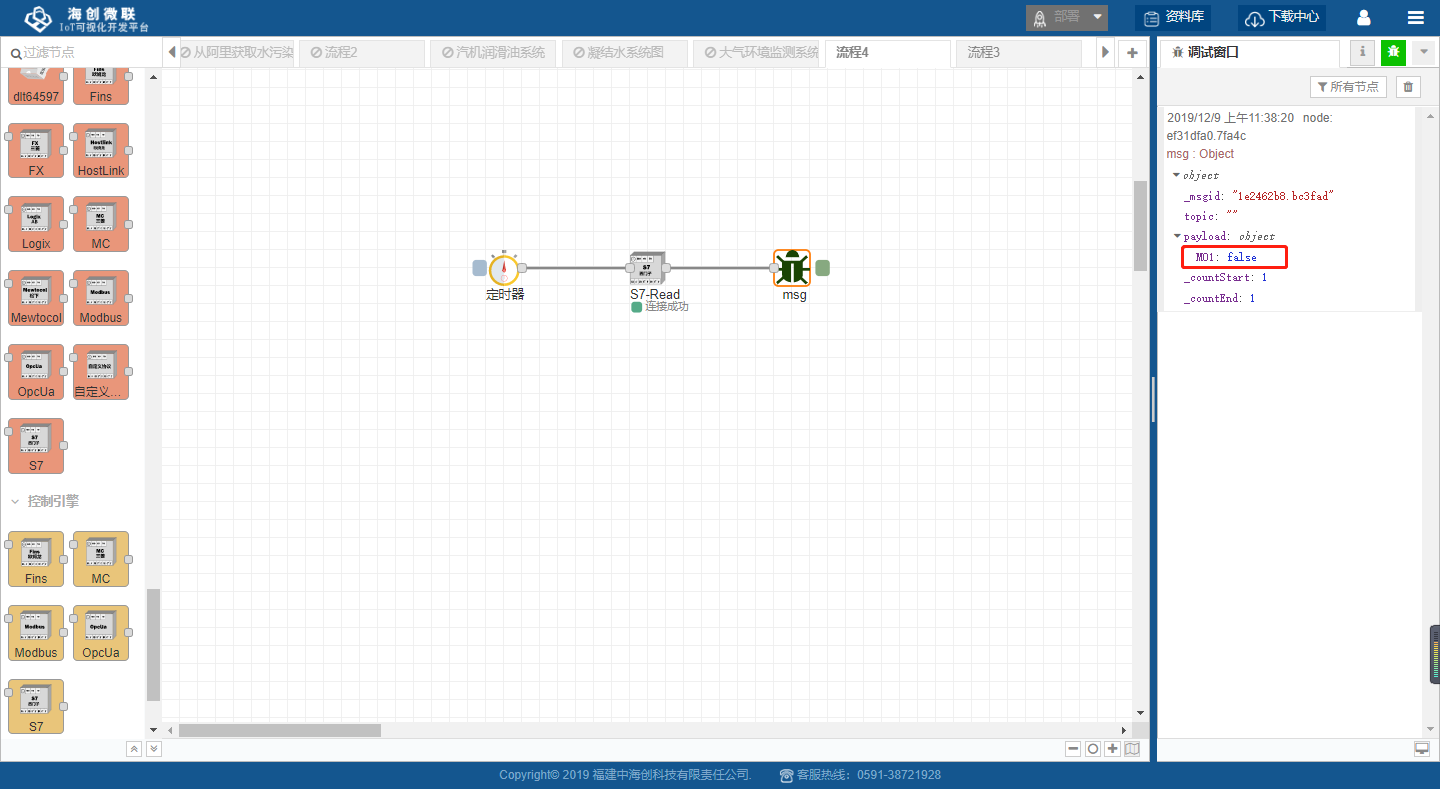

部署调试：

       按照以上教程配置好流程后，点击部署，部署成功后程序开始运行，就会在调试窗口输出相应的结果，调试                结果如下
