Halcon快速入门笔记4

dev_clear_window ()

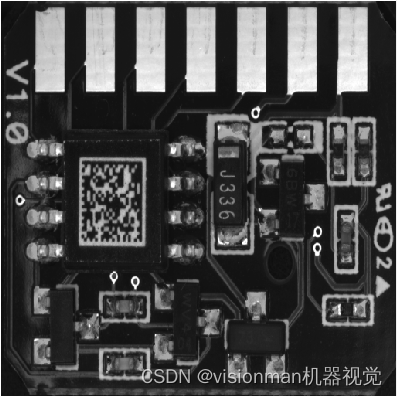

read_image (Image, ‘I:/Halcon练习/练习4/PCB.png’)
*读取图片
get_image_size (Image, Width, Height)
*关闭窗口
dev_close_window ()
*重新打开窗口
dev_open_window (0, 0, Width/4, Height/4, ‘black’, WindowHandle)
*设置窗口字体
set_display_font (WindowHandle, 16, ‘mono’, ‘true’, ‘false’)
*设置图片填充模式
dev_set_draw (‘fill’)
*选择感兴趣的ROI
*dev_set_part (0, 0, 511, 511)
*显示输出图片
dev_display (Image)
*彩色图片转换为黑白图片
rgb1_to_gray(Image,GrayImage)
*对黑白图片二值化
threshold (GrayImage, Regions, 125, 255)
*连通域

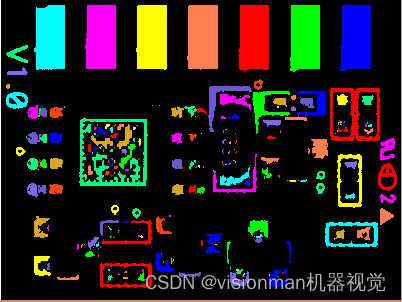

connection (Regions, ConnectedRegions)
*面积过滤排除

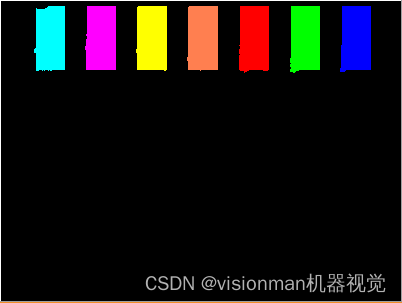

select_shape (ConnectedRegions, SelectedRegions, ‘area’, ‘and’, 20000, 99999)
*显示排除后的处理的图片
dev_clear_window ()
*展示剩余面积的图像
dev_display (SelectedRegions)
