线扫相机DALSA-IO/STS指示灯和CL指示灯说明

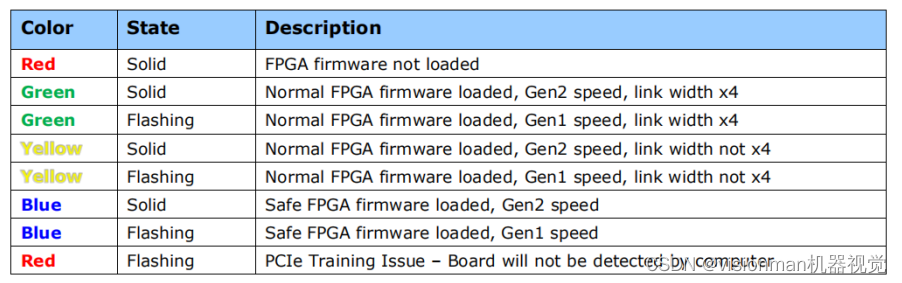

D1为采集卡状态指示灯，正常情况下工控机主板上电后D1绿灯常亮，所以D1红灯常亮可能原因为：
①PCIe插槽损坏；
②未加载FPGA固件；
③驱动存在问题，未找到采集卡；
④PCIe插槽类型错误；

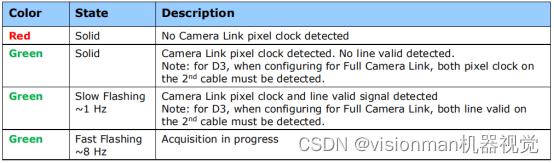

CL指示灯说明

D3/D4红灯常亮：未检测到相机时钟信号；

可能原因：①Camera Link线缆未连接，或CL1、CL2接线错误；②未连接相机/相机未供电。

注意：

采集卡Full模式，相机Base模式，D3(for CL2)将处于红灯常亮状态；D3和D4指示灯状态独立，互不干涉。
