海康visionmaster-彩色图像的几何查找方法

描述

环境：VM4.0.0及以上

现象：如何对彩色图像进行几何查找(圆查找、直线查找等)？

解答

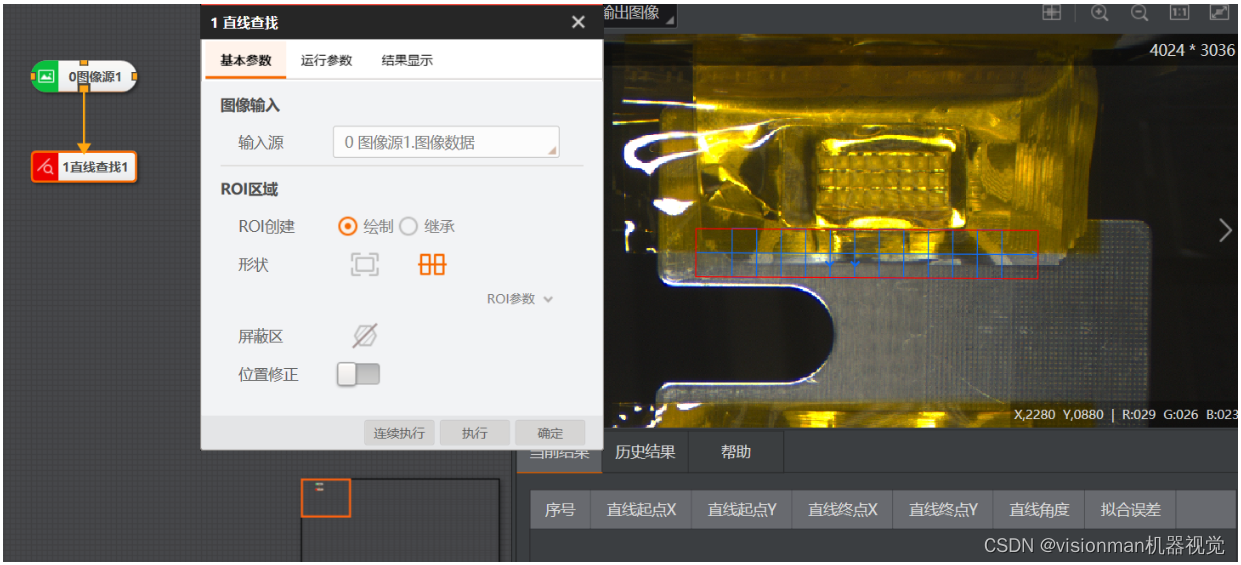

如下图所示，需要查找隔膜的边缘直线，直接使用直线查找工具，定位结果失败。

定位失败的原因是算法处理灰度图，图像源模块对彩色图转灰度图的默认转换方法是各通道取平均值，该转换方法得到的灰度图像，隔膜下边缘的灰度及纹理信息与背景几乎相同。

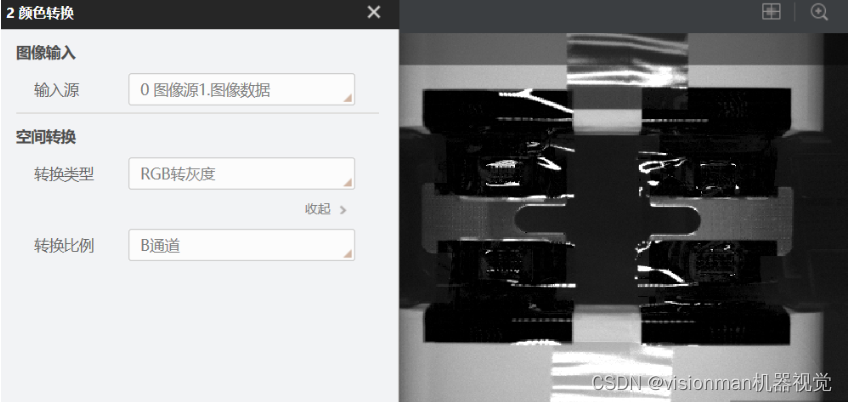

第一步，使用颜色转换工具将彩色图像通道分离(仅限于本案例)，提取RGB中的B通道。

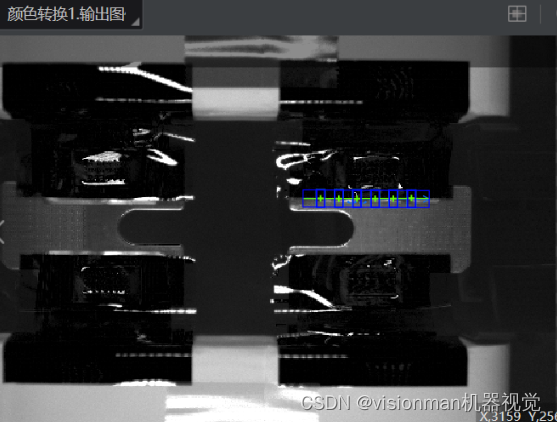

第二步，对转换得到的B通道的灰度图像使用直线查找工具，定位结果成功。
