线扫相机DALSA-行帧触发拍照

在行触发基础上引入帧信号(触发信号),即为行帧触发拍照。
注意:
(1)如果触发信号(传感器输出)为低电平信号(0V),接线方式:触发信号(0V)接引脚7(-),传感器24V电源线接引脚8(+);
(2)如果触发信号(传感器输出)为高电平信号(12或24V),接线方式:触发信号(12或24V)接引脚8(+),传感器0V电源线接引脚7(-)。
松下LX-101黑色信号线输出低电平信号,白色信号线输出高电平线号,如果对输出信号存在疑问,可使用万用表打表测试。

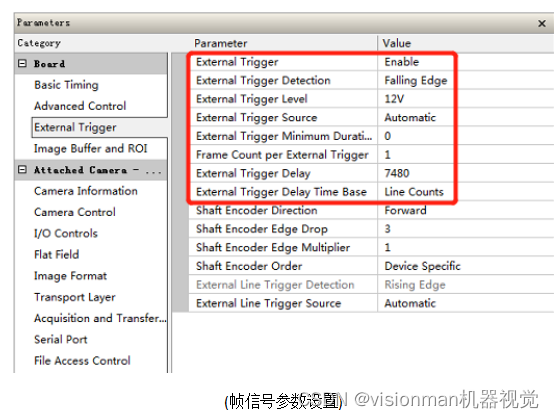

在这里插入图片描述
注意:帧触发电压不能超过26V,推荐使用12V触发电压。采集卡内未采用光电耦合设计,超限电压易造成采集卡损坏。
无编码器,单独使用帧触发信号,同样可实现帧触发拍照,但是在锂电行业内,线扫相机拍照通常需要和机台速度绑定,所以要引入编码器信号。
