AI学习 - 诊断结论信息抽取 - LabelStudio 标注 -- 结论标注

目录

• • 实体标注
  • 关系标注：
• 修改标注模板
• 标注模板配置（已在Label Studio中设置）
• 第一部分：基础心率信息标注
  • 实体标注：
  • 关系标注：
• 第二部分：心动过速/缓事件标注
  • 实体标注：
  • 关系标注：
• 第三部分：房性早搏详细统计
  • 实体标注：
  • 关系标注：
• 第四部分：室性早搏统计
  • 实体标注：
  • 关系标注：
• 第五部分：诊断信息
  • 实体标注：
  • 关系标注：
    • 诊断层级关系：
    • 诊断内部关系：
• 完整关系结构图
• 注意事项

将结论存放 X.txt 中，每个结论一个文件，准备50条，进行结论标注

平均心率为71次/分,最快心率是159次/分,发生于01-17 12:47:44,最慢心率是51次/分,发生01-17 01:43:28,其中心动过速事件(心率>100次/分),持续时间占总时间的0.1%,心动过缓事件(心率<60次/分),持续时间占总时间的2.8%. 房性早搏共发生123874次.占总心搏数的44.7%.包括51006次单发房早.21547次成对房早.8526次房速.2620次二联律.410次三联律. 室性早搏共发生15次,占总心搏数的<0.1%,包括.15次单发室早. 诊断： 1、窦性心律（心率波动于51次/分--159次/分之间） 2、频发房性早搏（51006次单发房早.21547次成对房早.8526次房速.2620次二联律和410次三联律) 3、偶发多源性室性早搏（15次单发室早) 4、心率变异性分析：SDNN 113.73（正常参考值范围：102-180ms），SDANN 65.72（正常参考值范围：92-162ms）

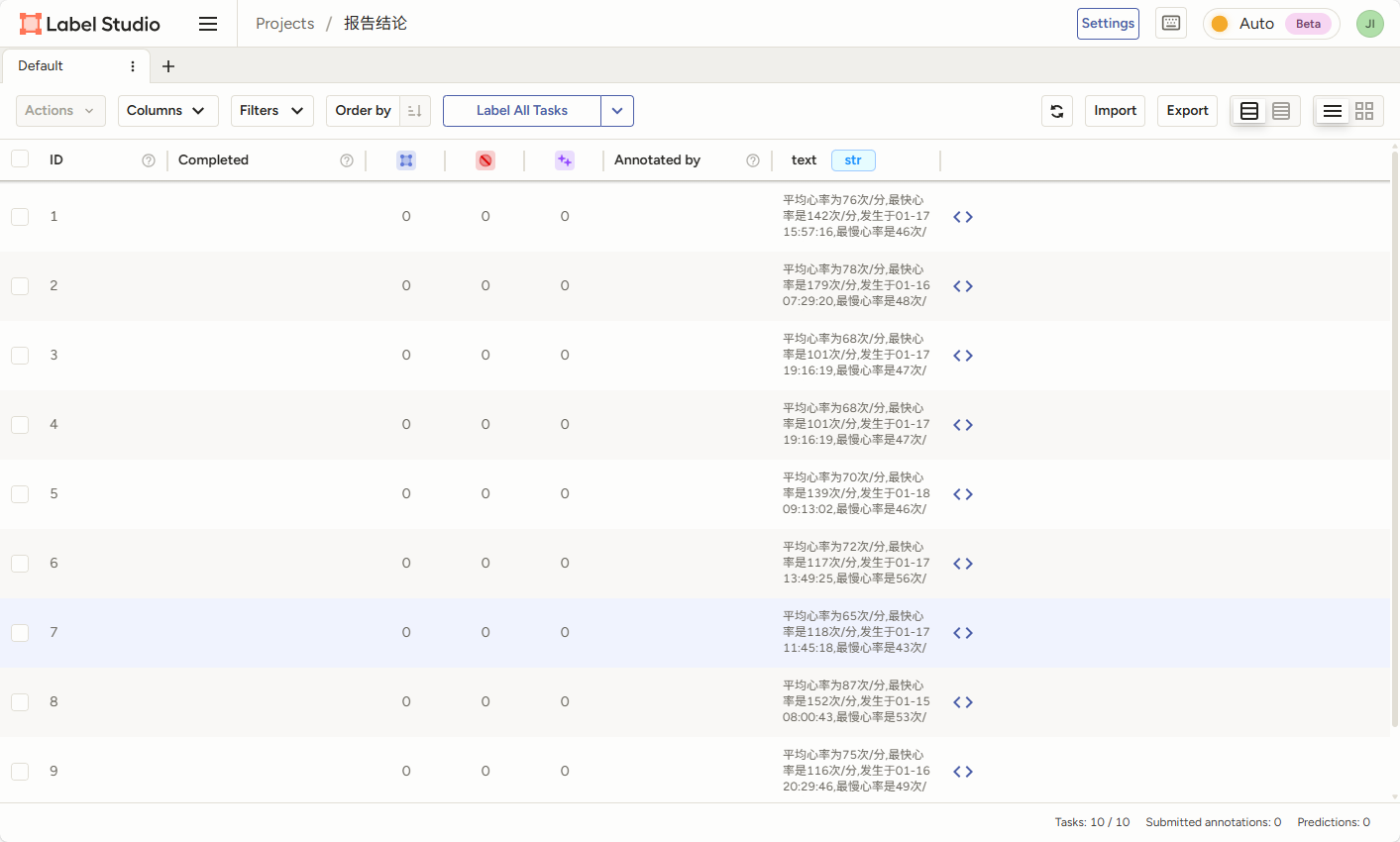

选择项目： Import -> Upload More Files

实体标注

先标注所有实体（用快捷键1-9）

关系标注：

再标注关系（点击起点实体→点击终点实体→选择关系类型）

修改标注模板

标注模板配置（已在Label Studio中设置）

<View>
  <!-- 实体类型定义 -->
  <Labels name="entity" toName="text">
    <!-- 诊断层级 -->
    <Label value="诊断类别" background="#722ED1" hotkey="0"/>
    <Label value="诊断结论" background="#95DE64" hotkey="6"/>

    <!-- 事件类型（新增细分） -->
    <Label value="事件类型" background="#5CDBD3" hotkey="5"/>      <!-- 如：房性早搏 -->
    <Label value="事件子类" background="#36CFC9" hotkey="a"/>      <!-- 新增：如单发房早、成对房早、房速 -->

    <!-- 数值和条件 -->
    <Label value="指标名称" background="#FFA39E" hotkey="1"/>
    <Label value="数值" background="#D4380D" hotkey="2"/>
    <Label value="数值范围" background="#FF9C6E" hotkey="b"/>  <!-- 新增：用于心率波动范围 -->
    <Label value="单位" background="#FFC069" hotkey="3"/>
    <Label value="日期时间" background="#FFD666" hotkey="4"/>
    <Label value="时间占比" background="#69C0FF" hotkey="7"/>
    <Label value="条件定义" background="#B37FEB" hotkey="8"/>
    <Label value="比较符" background="#FF85C0" hotkey="9"/>
  </Labels>

  <!-- 关系类型定义 -->
  <Relations name="relation" toName="text">
    <!-- 诊断层级关系 -->
    <Relation value="包含诊断项" background="#722ED1"/>  <!-- 诊断类别 → 诊断结论 -->
    <Relation value="具体范围" background="#FFA39E"/>

    <!-- 事件包含关系（新增） -->
    <Relation value="包含事件" background="#5CDBD3"/>    <!-- 事件大类 → 事件子类 -->
    <Relation value="事件统计" background="#36CFC9"/>    <!-- 事件子类 → 数值 -->

    <!-- 测量关系 -->
    <Relation value="测量值" background="#FFA39E"/>
    <Relation value="测量单位" background="#FFC069"/>
    <Relation value="具有占比" background="#69C0FF"/>

    <!-- 其他关系 -->
    <Relation value="发生时间" background="#FFD666"/>
    <Relation value="定义条件" background="#B37FEB"/>
    <Relation value="条件主体" background="#5CDBD3"/>
    <Relation value="比较对象" background="#D4380D"/>
    <Relation value="比较关系" background="#FF85C0"/>
  </Relations>

  <Text name="text" value="$text"/>
</View>

第一部分：基础心率信息标注

文本：平均心率为71次/分,最快心率是159次/分,发生于01-17 12:47:44,最慢心率是51次/分,发生01-17 01:43:28

实体标注：

1. 平均心率 → 指标名称 (按1键)
2. 71 → 数值 (按2键)
3. 次/分 → 单位 (按3键)
4. 最快心率 → 指标名称 (按1键)
5. 159 → 数值 (按2键)
6. 次/分 → 单位 (按3键)
7. 01-17 12:47:44 → 日期时间 (按4键)
8. 最慢心率 → 指标名称 (按1键)
9. 51 → 数值 (按2键)
10. 次/分 → 单位 (按3键)
11. 01-17 01:43:28 → 日期时间 (按4键)

关系标注：

1. 平均心率 → 测量值 → 71
2. 平均心率 → 测量单位 → 次/分
3. 最快心率 → 测量值 → 159
4. 最快心率 → 测量单位 → 次/分
5. 最快心率 → 发生时间 → 01-17 12:47:44
6. 最慢心率 → 测量值 → 51
7. 最慢心率 → 测量单位 → 次/分
8. 最慢心率 → 发生时间 → 01-17 01:43:28

---

第二部分：心动过速/缓事件标注

文本：其中心动过速事件(心率>100次/分),持续时间占总时间的0.1%,心动过缓事件(心率<60次/分),持续时间占总时间的2.8%.

实体标注：

1. 心动过速事件 → 事件大类 (按5键)
2. (心率>100次/分) → 条件定义 (按8键)
3. 持续时间占总时间的0.1% → 时间占比 (按7键)
4. 心动过缓事件 → 事件大类 (按5键)
5. (心率<60次/分) → 条件定义 (按8键)
6. 持续时间占总时间的2.8% → 时间占比 (按7键)

关系标注：

1. 心动过速事件 → 定义条件 → (心率>100次/分)
2. 心动过速事件 → 具有占比 → 持续时间占总时间的0.1%
3. 心动过缓事件 → 定义条件 → (心率<60次/分)
4. 心动过缓事件 → 具有占比 → 持续时间占总时间的2.8%

---

第三部分：房性早搏详细统计

文本：房性早搏共发生123874次.占总心搏数的44.7%.包括51006次单发房早.21547次成对房早.8526次房速.2620次二联律.410次三联律.

实体标注：

1. 房性早搏 → 事件大类 (按5键)
2. 123874 → 数值 (按2键)
3. 次 → 单位 (按3键)
4. 占总心搏数的44.7% → 时间占比 (按7键)
5. 单发房早 → 事件子类 (按a键)
6. 51006 → 数值 (按2键)
7. 次 → 单位 (按3键)
8. 成对房早 → 事件子类 (按a键)
9. 21547 → 数值 (按2键)
10. 次 → 单位 (按3键)
11. 房速 → 事件子类 (按a键)
12. 8526 → 数值 (按2键)
13. 次 → 单位 (按3键)
14. 二联律 → 事件子类 (按a键)
15. 2620 → 数值 (按2键)
16. 次 → 单位 (按3键)
17. 三联律 → 事件子类 (按a键)
18. 410 → 数值 (按2键)
19. 次 → 单位 (按3键)

关系标注：

1. 房性早搏 → 测量值 → 123874
2. 房性早搏 → 测量单位 → 次
3. 房性早搏 → 具有占比 → 占总心搏数的44.7%
4. 房性早搏 → 包含事件 → 单发房早
5. 单发房早 → 事件统计 → 51006
6. 单发房早 → 测量单位 → 次
7. 房性早搏 → 包含事件 → 成对房早
8. 成对房早 → 事件统计 → 21547
9. 成对房早 → 测量单位 → 次
10. 房性早搏 → 包含事件 → 房速
11. 房速 → 事件统计 → 8526
12. 房速 → 测量单位 → 次
13. 房性早搏 → 包含事件 → 二联律
14. 二联律 → 事件统计 → 2620
15. 二联律 → 测量单位 → 次
16. 房性早搏 → 包含事件 → 三联律
17. 三联律 → 事件统计 → 410
18. 三联律 → 测量单位 → 次

---

第四部分：室性早搏统计

文本：室性早搏共发生15次,占总心搏数的<0.1%,包括.15次单发室早.

实体标注：

1. 室性早搏 → 事件大类 (按5键)
2. 15 → 数值 (按2键)
3. 次 → 单位 (按3键)
4. 占总心搏数的<0.1% → 时间占比 (按7键)
5. 单发室早 → 事件子类 (按a键)
6. 15 → 数值 (按2键)
7. 次 → 单位 (按3键)

关系标注：

1. 室性早搏 → 测量值 → 15
2. 室性早搏 → 测量单位 → 次
3. 室性早搏 → 具有占比 → 占总心搏数的<0.1%
4. 室性早搏 → 包含事件 → 单发室早
5. 单发室早 → 事件统计 → 15
6. 单发室早 → 测量单位 → 次

---

第五部分：诊断信息

文本：诊断： 1、窦性心律（心率波动于51次/分--159次/分之间） 2、频发房性早搏（51006次单发房早.21547次成对房早.8526次房速.2620次二联律和410次三联律) 3、偶发多源性室性早搏（15次单发室早) 4、心率变异性分析：SDNN 113.73（正常参考值范围：102-180ms），SDANN 65.72（正常参考值范围：92-162ms）

实体标注：

1. 诊断： → 诊断类别 (按0键)
2. 窦性心律 → 诊断结论 (按6键)
3. 心率波动于51次/分--159次/分之间 → ** 数值范围** (按8键)
4. 频发房性早搏 → 诊断结论 (按6键)
5. 偶发多源性室性早搏 → 诊断结论 (按6键)
6. 心率变异性分析 → 诊断结论 (按6键)
7. SDNN → 指标名称 (按1键)
8. 113.73 → 数值 (按2键)
9. 正常参考值范围：102-180ms → 条件定义 (按8键)
10. SDANN → 指标名称 (按1键)
11. 65.72 → 数值 (按2键)
12. 正常参考值范围：92-162ms → 条件定义 (按8键)

关系标注：

诊断层级关系：

1. 诊断： → 包含诊断项 → 窦性心律
2. 诊断： → 包含诊断项 → 频发房性早搏
3. 诊断： → 包含诊断项 → 偶发多源性室性早搏
4. 诊断： → 包含诊断项 → 心率变异性分析

诊断内部关系：

5. 窦性心律 → 具体范围 → 心率波动于51次/分--159次/分之间
6. 频发房性早搏 → 包含事件 → 单发房早 (已在前文标注)
7. 频发房性早搏 → 包含事件 → 成对房早 (已在前文标注)
8. 频发房性早搏 → 包含事件 → 房速 (已在前文标注)
9. 频发房性早搏 → 包含事件 → 二联律 (已在前文标注)
10. 频发房性早搏 → 包含事件 → 三联律 (已在前文标注)
11. 偶发多源性室性早搏 → 包含事件 → 单发室早 (已在前文标注)
12. 心率变异性分析 → 包含事件 → SDNN (注意：这里包含事件也可用于诊断包含指标)
13. SDNN → 测量值 → 113.73
14. SDNN → 定义条件 → 正常参考值范围：102-180ms
15. 心率变异性分析 → 包含事件 → SDANN
16. SDANN → 测量值 → 65.72
17. SDANN → 定义条件 → 正常参考值范围：92-162ms

---

完整关系结构图

平均心率 (指标名称)
├──测量值──> 71 (数值)
└──测量单位──> 次/分 (单位)

最快心率 (指标名称)
├──测量值──> 159 (数值)
├──测量单位──> 次/分 (单位)
└──发生时间──> 01-17 12:47:44 (日期时间)

最慢心率 (指标名称)
├──测量值──> 51 (数值)
├──测量单位──> 次/分 (单位)
└──发生时间──> 01-17 01:43:28 (日期时间)

心动过速事件 (事件大类)
├──定义条件──> (心率>100次/分) (条件定义)
└──具有占比──> 持续时间占总时间的0.1% (时间占比)

心动过缓事件 (事件大类)
├──定义条件──> (心率<60次/分) (条件定义)
└──具有占比──> 持续时间占总时间的2.8% (时间占比)

房性早搏 (事件大类)
├──测量值──> 123874 (数值)
├──测量单位──> 次 (单位)
├──具有占比──> 占总心搏数的44.7% (时间占比)
├──包含事件──> 单发房早 (事件子类) → 事件统计→51006次
├──包含事件──> 成对房早 (事件子类) → 事件统计→21547次
├──包含事件──> 房速 (事件子类) → 事件统计→8526次
├──包含事件──> 二联律 (事件子类) → 事件统计→2620次
└──包含事件──> 三联律 (事件子类) → 事件统计→410次

室性早搏 (事件大类)
├──测量值──> 15 (数值)
├──测量单位──> 次 (单位)
├──具有占比──> 占总心搏数的<0.1% (时间占比)
└──包含事件──> 单发室早 (事件子类) → 事件统计→15次

诊断： (诊断类别)
├──包含诊断项──> 窦性心律 (诊断结论)
│              └──定义条件──> 心率波动于51次/分--159次/分之间
│
├──包含诊断项──> 频发房性早搏 (诊断结论)
│              ├──包含事件──> 单发房早
│              ├──包含事件──> 成对房早
│              ├──包含事件──> 房速
│              ├──包含事件──> 二联律
│              └──包含事件──> 三联律
│
├──包含诊断项──> 偶发多源性室性早搏 (诊断结论)
│              └──包含事件──> 单发室早
│
└──包含诊断项──> 心率变异性分析 (诊断结论)
               ├──包含事件──> SDNN (指标名称)
               │           ├──测量值──> 113.73 (数值)
               │           └──定义条件──> 正常参考值范围：102-180ms (条件定义)
               │
               └──包含事件──> SDANN (指标名称)
                           ├──测量值──> 65.72 (数值)
                           └──定义条件──> 正常参考值范围：92-162ms (条件定义)

注意事项

1. 事件重用：在房性早搏统计部分标注的单发房早等事件子类，在诊断部分可以重复建立关系，无需重复标注实体

2. 关系方向：所有关系都从上级指向下级，保持一致性

3. 百分比处理：占比类信息统一标注为时间占比

4. 括号内容：条件定义通常包含括号内容

5. 诊断一致性：诊断中的事件引用前文已标注的实体，建立连接关系即可

这样，你就完成了整份心电图报告的结构化标注，所有数据都按统一规则提取，便于后续分析和使用。
