SystemC CookBook (0): Your First Project

（零）引子

大抵三年以前，折腾过systemC的东西，太久没有折腾，工具又有所更新，于是重来一遍。以一个简单的例子，作为SystemC的入门。

环境：MS VC++ 2008 Express，SystemC v2.2。

目标：完成SystemC的example里面的PIPE例子。

（一）编译SystemC的lib

SystemC说到底还是C++，是在C++的基础上加上了很多东西，一个新的库，从而使得他能够支持很多硬件思想的操作：比如位，cycle-accurate，event等等。于是，我们首先需要编译这个库。

SystemC官网上可以下载到SystemC的源代码：systemc-2.2.0.tgz，在这个压缩包里面有我们需要的所有东西：

可以看到，SystemC提供了源文件，于是你可以在不同的操作系统上，编译出自己需要的库，在windows下面，采用MS VC进行编译。在这个压缩包解压缩之后的文件中，我们可以发现mscv71的文件夹，其实里面就包含了MS VS的工程文件。笔者用MS VC++ 2008 Express打开工程文件，SystemC.vcproj，MSVC会自动将低版本的工程备份，并生成高版本2008版的新工程文件。

我们不得不说，MS做得很傻瓜，只要打开的工程文件，build就是一个按钮的事情。完成之后，可以在<systemc-2.2.0>\msvc71\SystemC的Debug或者Release目录下发现编译的结果——最重要的就是SystemC.lib。

（二）PIPE

按照<systemc-2.2.0>目录下的INSTALL文件的guide，我们可以建立一个新的工程，开始我们的SystemC之旅。

在<systemc-2.2.0>/example/sysc目录下面有一些SystemC官方提供的例子，于是，我们以其中的PIPE为例子，做一个简单的实践。

用VC打开pipe.vcproj工程，工程需要做一些简单设置：

1. Disable 'Detect 64-bit Portability Issues'，方法：在VC里面，打开工程的properties->Configuration Properties->C/C++->'Detect 64-bit Portability Issues，设置为No。

这个选项，在MSDN上的解释是：By default, the /Wp64 compiler option is off in the Visual C++ 32-bit compiler and on in the Visual C++ 64-bit compiler.

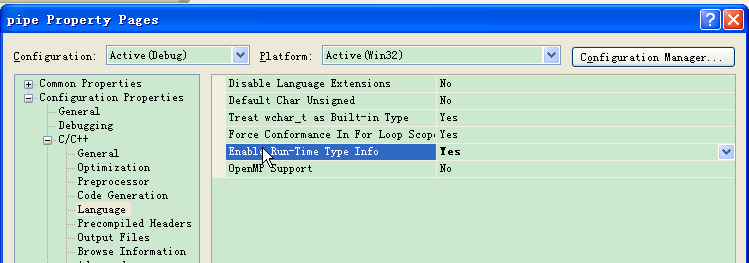

2.在工程里面，properties->Configuration Properties->C/C++->Language->Enable Run-Time Type Info，设置为Yes。

3.在properties->Configuration Properties->C/C++->Command Line->Additional options里面添加选项：/vmg：

4.添加需要link的库。在properties->Configuration Properties->Linker->Input->Additional Dependencies里面添加systemc.lib。

为了保证程序能够找到我们所需要的库，还需要做以下一些设置：

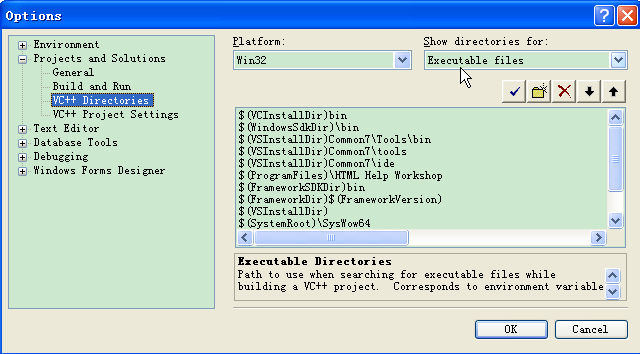

1.打开Tools->Options->Projects and Solutions->VC++ Directories:

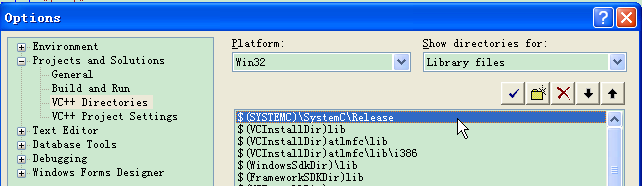

2.在图中鼠标指的位置，需要设置Library files：

加入你的编译好的lib的位置

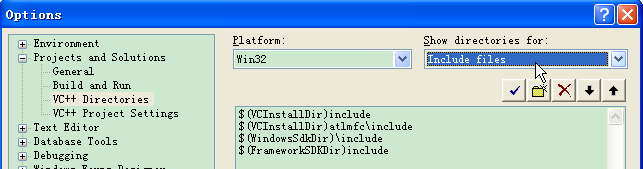

3.然后是设置include files：

找到你的src文件夹：

需要注意的是，这里你可以用环境变量$systemc来解决上面提到的文件的路径问题。这也是SystemC的example里面推荐的做法。

比如，我现在<systemc-2.2.0>的路径在D:un-setup/systemc-2.2.0，我就可以设置其为环境变量。从而很好的解决路径的问题。

这个时候前面提到的Libary files的路径就可以写成$(SYSTEMC)\SystemC\Release，Include files的路径就可以写成$(SYSTEMC)\..\src。

以上的设置是对所有的工程的properties的设置。接下来，我们需要对现在这个工程进行类似的设置：

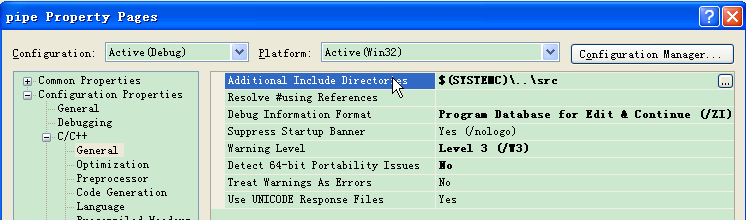

1.设置Include files：打开工程properties->Configuration Properties->C/C++->Additional Include Directories：

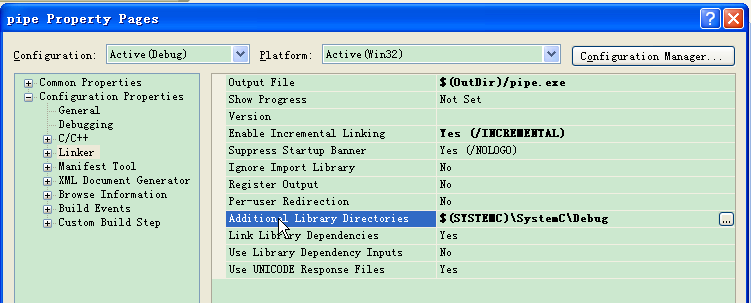

2.设置lib：打开工程properties->Configuration Properties->Linker->Additional Library Directories：

做了这么多，不要忘了设置环境变量SYSTEMC指向<systemc-2.2.0>\msvc71

好了，设置了这么多，build一把吧，运行结果可以看到：

（三）总结

其实我们可以看到，SystemC完全是按照C++的做法来做的。需要添加适当的库。而且SystemC的例子里面都是按照Debug版来编译的。通过这次实践，我们对SystemC有了一个初步的了解，但是我们还是不知道怎样建立自己的model，怎样进行自己的仿真。这个以后会提到。
