路由协议-第三次实验

0x01 配置静态路由

实验目的

（1）熟悉路由器各种接口的配置方法。

（2）熟悉路由器静态路由的配置方法。

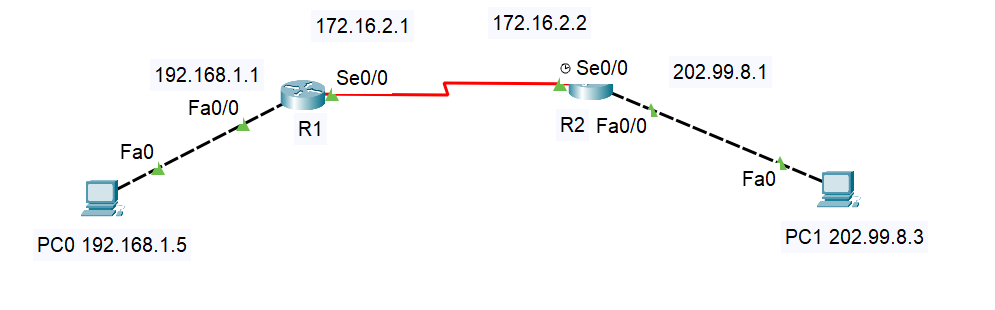

实验拓扑

实验配置

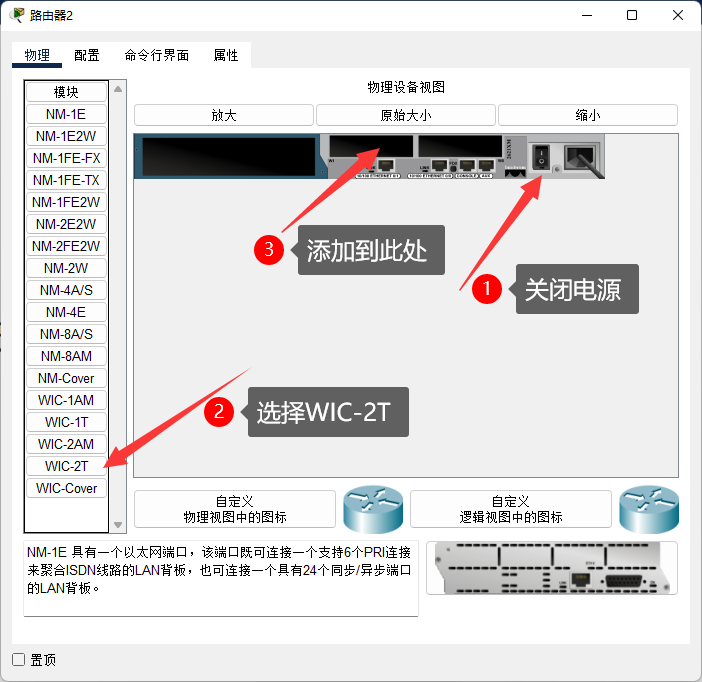

两个路由器均要选择带有Serial口的,如果没有则按如下方式添加即可

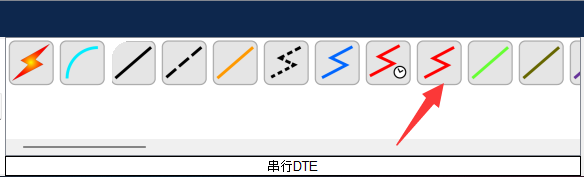

最后开启路由器电源。路由器之间选择串行DTE。

PC0 配置IP:

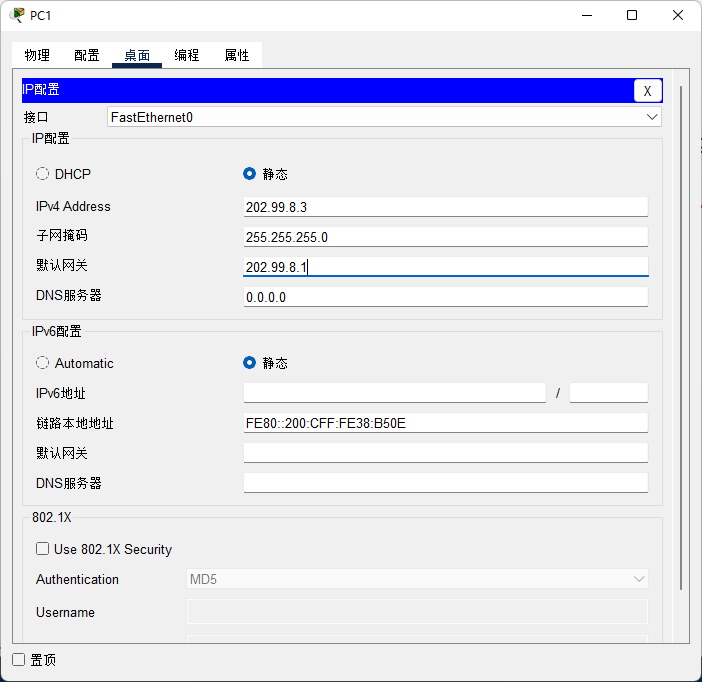

PC1 配置IP：

R1 路由器配置IP：

Router> enable
Router# conf terminal
Router(config)# hostname R1
R1(config)# interface f0/0
R1(config-if)# ip add 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface s0/0
R1(config-if)# ip add 172.16.2.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit

R2 路由器配置IP：

Router> enable
Router# conf terminal
Router(config)# hostname R2
R2(config)# interface f0/0
R2(config-if)# ip add 202.99.8.1 255.255.255.0
R2(config-if) #no shutdown
R2(config-if)# exit
R2(config)# interface s0/0
R2(config-if)# ip add 172.16.2.2 255.255.255.0
R2(config-if)# no shutdown
R2(config-if)# exit

R1 路由器配置路由表：

R1(config)#ip route 202.99.8.0 255.255.255.0 172.16.2.2

R2 路由器配置路由表：

R2(config)#ip route 192.168.1.0 255.255.255.0 172.16.2.1

验证

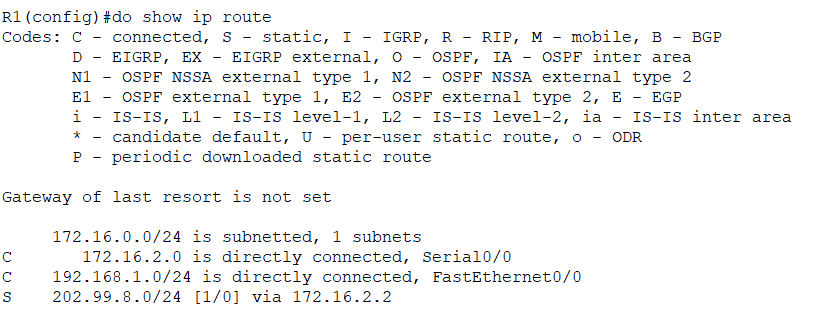

查看R1路由表：

show ip route

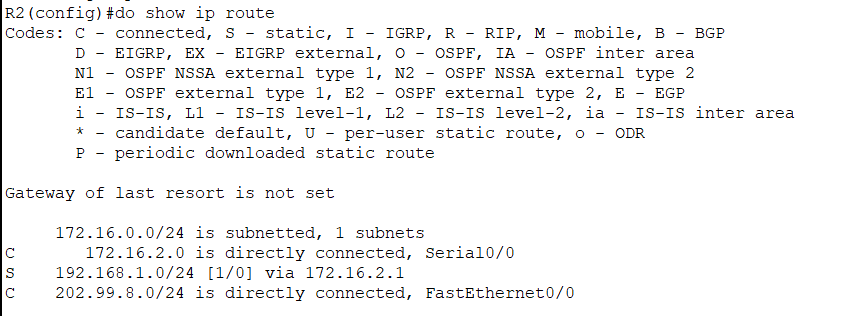

查看R2路由表：

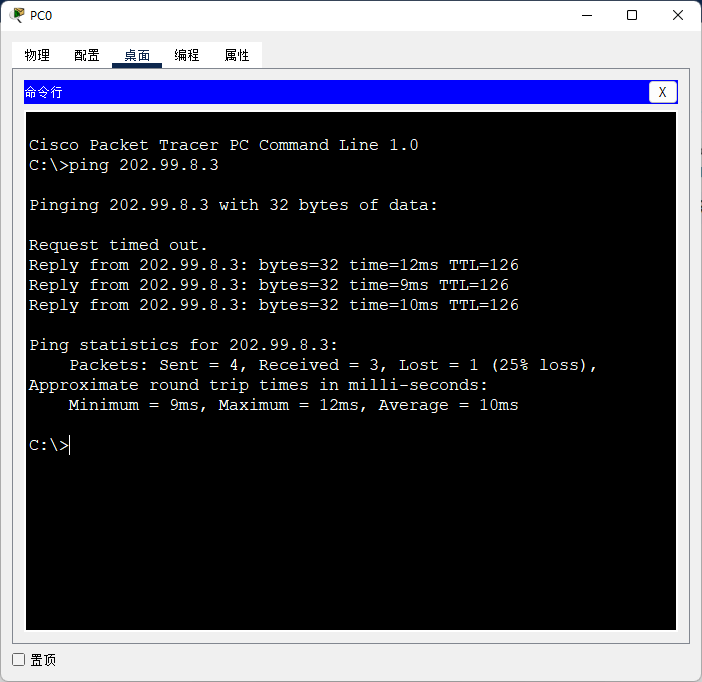

PC0可以ping通PC1
