NAT回流实战落地（ensp）

首先感谢b站，宁哥网工小课堂up主和一些网络上的帖子！在这些大佬的启发下我完成了配置并实现了组网落地，并且对NAT回流进行了一些拓展和补充，特此分享，共同学习。
（我比较基础，分享有不好的地方，望大家见谅！）

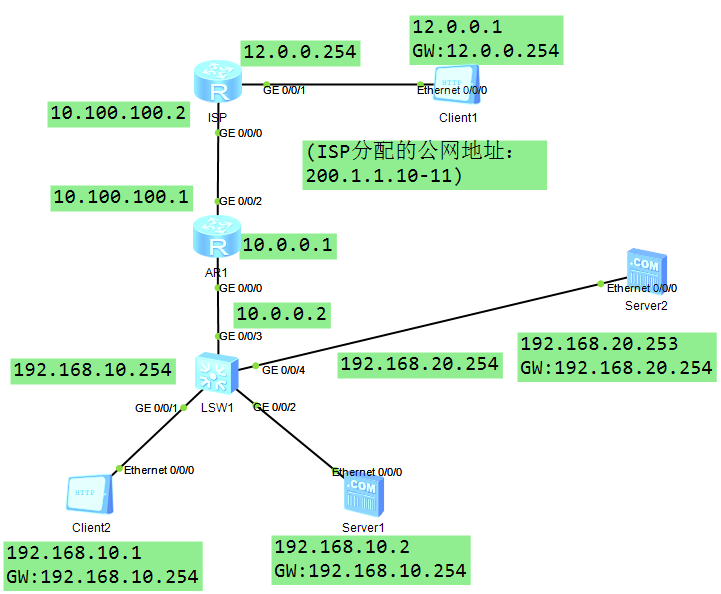

一、上图拓扑模拟搭建企业简单组网：
1、AR1是企业出口设备，SW1是企业内部核心交换，内网有客户端Client2，和两台服务器分别是Server1和Server2，两个服务器分别启动的是http服务，端口号都是80。
2、ISP是运营商设备，运营商设备连接客户端Client1。
各个设备的地址如图所示，不再赘述。
3、ISP设备和AR1设备互联地址为10.100.100.0/24，为私网地址。同时，ISP为该企业分配了两个公网地址：200.1.1.10和200.1.1.11。
二、拓扑要求：
1、公网Client1可以通过nat server技术实现访问内网的两个服务器。
2、要求内网Client2可以通过访问内网地址192.168.10.2和192.168.20.253的80端口来访问两个服务器。
3、NAT回流：要求内网Client2可以通过访问公网地址来访问内网的两个服务器的web服务。也就是我们说的需要实现NAT回流的功能。
4、企业出口配置NAT，使得内网设备可以正常访问公网的资源。
三、踩坑提醒，及注意问题，配置之前先说下一些坑，同时也解释一下为什么这么组网原因如下：
1、为了模拟真实的企业组网，所以公网地址和互联地址如下设计：
①、200.1.1.10-11是运营商给企业的的公网地址。
②、10.100.100.1-2是企业出口和ISP的互联私网地址。
2、踩坑注意点：
①、ensp中的AR2220路由器（即就是图中R1）企业出接口假如配置了一个公网地址，那么后面就不能同时在这个接口配置出接口nat和nat server。或者就是像上面那样假如ISP给一个公网地址，一个公网地址也是无法同时做nat和nat server。会报冲突提示。（这是模拟器的限制，真实设备应该不会这样）。
②、所以需要ISP给的两个公网地址，200.1.1.10用来在出接口做nat server，200.1.1.11用来在出接口做nat outbound。
③、那么此时就需要在ISP路由器上面配置两条静态路由去往这两个公网地址，路由指向R1的10.100.100.1这个企业出接口就行，分别是：
ip route-static 200.1.1.11 32 10.100.100.1
ip route-static 200.1.1.10 32 10.100.100.1
④、内网交换机SW1设计成3层的原因：
SW1不直接使用二层，是因为nat outbound 在接口触发的条件是：同一网段的设备无法触发nat outbound，所以我们的sw1是3层交换机。
⑤、华为NAT server规则：
华为设备的 NAT Server 规则默认是「入接口生效」，只对从配置该规则的接口进入的流量生效，对从该接口出去的流量完全不生效。这就是公网 Client1 能在AR1的G0/0/2接口触发nat server的地址转化、内网 Client2 在AR1的G0/0/2接口无法触发nat server的地址转化的根本原因。基于这个原因，所以要在R1的G0/0/0接口配置NAT server，从而解决nat回流的问题。也就是说，R1需要在出接口g0/0/2配置NAT server，同时还需要在内网口g0/0/0配置nat server。
⑥、nat static.......和nat server..........的区别。
nat static 双向固定绑定：公网 IP 和内网 IP 是一对一硬绑定，不管有没有流量，映射关系永久存在，不会因为会话超时断开。企业内部推荐使用，稳定。
nat server只有有流量的时候才进行转换，该转化映射表是有超时时间的，所以，R1的g0/0/2出接口用nat server合适，而g0/0/0接口用nat static合适。
⑦、重要坑点：华为设备NAT铁律，必须牢记
R1的内网接口g0/0/0，nat outbound 匹配的是「原始报文的五元组」，而非nat server转换后的报文。
此处举例，Client2访问200.1.1.10，数据包是：192.168.10.1 x - 200.1.1.10 80，然后，数据包进入R1时候的结构是经过nat server转换：192.168.10.1 x - 192.168.10.2 80，那么此时需要从g0/0/0出去做nat源地址转换的时候，匹配的还是192.168.10.1 x - 200.1.1.10 80，
而不是匹配192.168.10.1 x - 192.168.10.2 80，所以我们在g0/0/0调用的是nat outbound 3000。
四、实战落地配置脚本：
1、ISP配置：
interface GigabitEthernet0/0/0
ip address 10.100.100.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 12.0.0.254 255.255.255.0
ip route-static 200.1.1.10 255.255.255.255 10.100.100.1
ip route-static 200.1.1.11 255.255.255.255 10.100.100.1
2、R1配置：
acl number 2000
rule 5 permit #匹配内网设备上外网的需求，在R1出接口做nat outbound。
acl number 3000 #nat回流匹配的流量，为了在g0/0/0接口配置nat server。
rule 5 permit tcp source 192.168.10.0 0.0.0.255 destination 200.1.1.10 0 destination-port eq 80
rule 10 permit tcp source 192.168.10.0 0.0.0.255 destination 200.1.1.10 0 destination-port eq 8080
nat address-group 1 200.1.1.11 200.1.1.11 #配置nat地址池，用来实现R1出接口做nat outbound，用的公网地址就是200.1.1.11
①、配置R1的出接口：
interface GigabitEthernet0/0/2
ip address 10.100.100.1 24
nat server protocol tcp global 200.1.1.10 80 inside 192.168.10.2 80
nat server protocol tcp global 200.1.1.10 8080 inside 192.168.20.253 80
nat outbound 2000 address-group 1
②、配置R1的内网口：
interface GigabitEthernet0/0/0
ip address 10.0.0.1 24
nat static protocol tcp global 200.1.1.10 80 inside 192.168.10.2 80
nat static protocol tcp global 200.1.1.10 8080 inside 192.168.20.253 80
上面两条语句是实现nat回流的配置，做内网接口nat server目的地址转换。
nat outbound 3000
上面的这一条语句是实现nat回流的配置，在内网接口做nat源地址转换。
③、R1的其他配置：
R1和sw1内网跑ospf
ip route-static 0.0.0.0 0.0.0.0 10.100.100.2
ospf 1 router-id 11.11.11.11
default-route-advertise
area 0.0.0.0
network 10.0.0.0 0.0.0.255
3、sw1配置：
vlan batch 10 20 30
interface Vlanif10
ip address 192.168.10.254 24
interface Vlanif20
ip address 192.168.20.254 24
interface Vlanif30
ip address 10.0.0.2 24
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
interface GigabitEthernet0/0/3
port link-type access
port default vlan 30
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
ospf 1 router-id 1.1.1.1
silent-interface GigabitEthernet0/0/1 #ospf被动端口
silent-interface GigabitEthernet0/0/2
silent-interface GigabitEthernet0/0/4
area 0.0.0.0
network 192.168.20.0 0.0.0.255
network 10.0.0.0 0.0.0.255
network 192.168.10.0 0.0.0.255
五、实验验证：完成实验要求：
1、Client2可以正常访问外网。
2、Client2可以通过内网地址访问两个服务器的web服务。
3、实现NAT回流：Clinet2通过访问公网地址来访问两个内网服务器的web服务。
4、外网的Client1可以访问内网服务器的web服务。
六、NAT回流讲解，数据源目地址变化：
Client2通过公网地址访问两个服务器的流量变化：（牵扯NAT回流，比较绕，大家仔细看，没问题的！）
①、Client2访问200.1.1.10 80来举例。x指的是随机端口。用简易五元组来表示数据包。
②、数据包起始：192.168.10.1 x - 200.1.1.10 80
③、查看路由，然后数据需要从g0/0/0进入R1，此时触发nat server目的地址转化，数据包变成了： 192.168.10.1 x - 192.168.10.2 80
④、此时查看R1路由表，数据需要从R1的g0/0/0接口出去，此时，又触发nat outbound 3000做源地址转换，数据包变成了：10.0.0.1 y - 192.168.10.2 80
⑤、数据到达server1，server1回包：192.168.10.2 80 -10.0.0.1 y
⑥、数据包从server1达R1的g0/0/0，因为之前有nat会话，和nat server会话，所以数据包变成了：200.1.1.10 80 - 192.168.10.1 x
⑦、此时数据包从R1的g0/0/0接口发出去把数据包交给Clinet2，通信完成！！！
⑧、
数据包起始：192.168.10.1 x - 200.1.1.10 80
数据回包：200.1.1.10 80 - 192.168.10.1 x
没问题！！！所以成功。
七、互动小测试：
大家自己分析：Client2通过公网地址访问Server2数据包的变化，验证自己的思路。
八、致谢：
谢谢大家！
大家记得开启服务器的http服务~~~~
