类之间的关系

类之间的关系有以下几种——

1、依赖关系

• 依赖指得是类之间的调用关系，一个类调用了另一个类的方法。
• 如果类A在它的方法中使用到了另一个类B的方法或者属性，但是这种使用关系是具有偶然性的、临时性的、非常弱的，但是类B的变化会影响到类A，这个时候类A依赖类B。
• 举例：人在出远门的时候会依赖车的关系；喝水会依赖杯子的关系等，依赖总是单向的。

在UML类图设计中，依赖关系用类A指向类B的带箭头虚线表示，如下图所示：



                                                                                                 依赖关系uml图



2、关联关系

• 关联体现的是两个类之间语义级别的一种强依赖关系，比如我和我的朋友，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的。
• 方向性(代表一个类是否拥有能够导航到另外一个类的知识，比如导师与学生之间的关系是属于双向关联；学生与课程之间的关系是属于单向关联)、多重性(有1对1、1对多、多对多关联关系)、聚集性(特指对象之间存在一种”整体与部分“的包含关系，可分为聚合与组合两种具体类型)是描述关联关系的3个特征维度；

在UML类图设计中，关联关系用由关联类A指向被关联类B的带箭头实线表示，在关联的两端可以标注关联双方的角色和多重性标记，如下图所示：

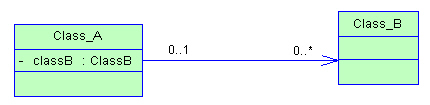

  　　　　　　　　　　　　　　　　　　　　　　　　　　　关联关系uml图　



3、继承关系

• 继承关系指的是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，在UML类图设计中，继承用一条带空心三角箭头的实线表示，从子类指向父类，或者子接口指向父接口。



　　　　　　　　　　　　　　　　　　　　　　　　　　    继承关系uml图

4、实现关系

•  实现指的是一个类实现一个interface接口（可以是多个）的功能，在UML类图设计中，实现用一条带空心三角箭头的虚线表示，从类指向实现的接口。



                                                                                    实现关系uml图



5、聚合关系

•  聚合是关联关系的一种特例，它体现的是整体与部分的关系，此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。
• 在UML类图设计中，聚合关系以空心菱形加实线箭头表示。



                                                                                              聚合关系uml图



6、组合关系

•  组合也是关联关系的一种特例，它体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合。它同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束，比如人和人的大脑。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。
• 在UML类图设计中，组合关系以实心菱形加实线箭头表示。

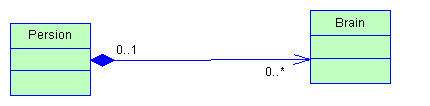

                                                                                               组合关系uml图





参考资料：http://www.imooc.com/article/3915
