MPLS

MPLS是一种新的准发机制，数据在mpls网络中是以根据标签信息进行转发

一般而言mpls的标签对应目的地址（路由前缀）

1. mpls依赖IP路由（先在网络中运行路由协议）及CEF交换
2. mpls是一种依赖数据包标签的转发技术
3. mpls只支持多种三层协议
4. mpls涉及的目标网段与传统ip转发是一样的

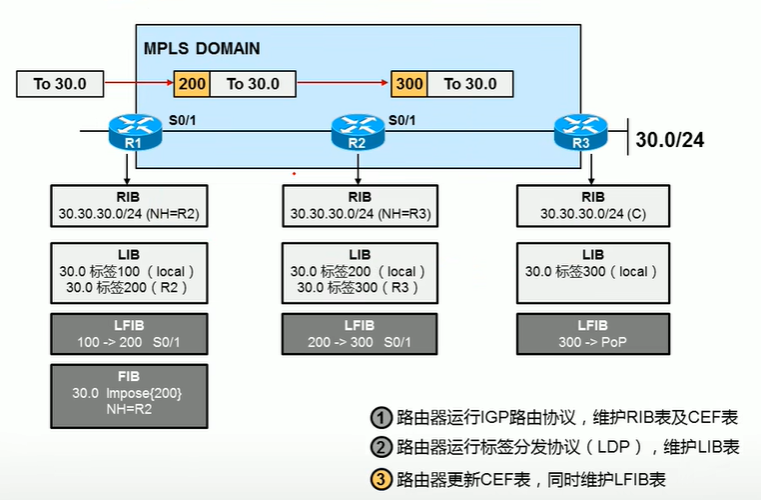

1. 路由器运行IGP路由协议，维护RIB表及CEF表（先进行路由表查找）
2. 路由器运行标签分发协议LDP（绑定标签），维护LIB表（开始运行mpls，在路由条目打上标签）
3. 路由器更新CEF表，同时维护LFIB表（本地标签和下一跳标签以及出接口）
4. R1则是运行IP以及mpls的路由器，会生成FIB表，当路由条目进来时，会查看下一跳以及是否要贴上标签转发



MPLS设备

LSR（标签交换路由器）

1. 是一种可以基于分组中的标签值来转发分组的设备，所有LSR都支持MPLS技术
2. 连接IP路由网和mpls交换网的LSR称为边缘LSR，它对 IP 报文添加标签，然后按照 LSP 转发数据；或者删除MPLS 分组标签，按照 IP 路由转发数据

FEC（转发等价类）

将具有相同转发处理方式的分组归为一类，相同 FEC 的分组在 MPLS 网络中将获得完全相同的处理。FEC 是一组三层报文，它们在同样的路径上、按照相同的转发待遇、以相同的模式被转发。转发决定可以分为两步

1、 分析分组头并将分组分成 FEC

2、 将 FEC 映射到下一跳。

FEC 的划分方式非常灵活，可以是源地址、目的地址、源端口、目的端口、协议类型、VPN 等的任意组合。例如，在传统的采用最长匹配算法的 IP 转发中，到同一个目的地址的所有报文就是一个 FEC

LSP（标签交换路径）

是报文在穿越MPLS网络或者部分MPLS网络时的路径，是单向路径（比如，流量去的时候这条那回来的时候就不一定咯），需要反方向转发分组的话，必须建立另外一条完全独立的LSP

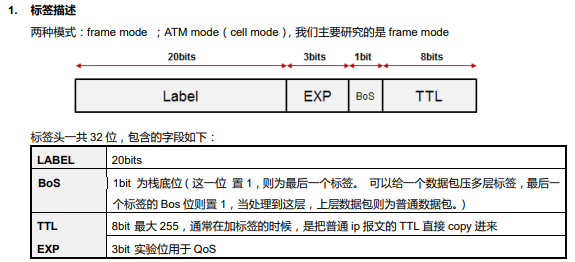

MPLS标签

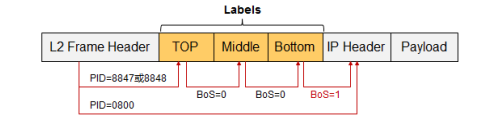

标签位置

当BOS=0是表示为mpls栈顶，意思我是top当我为0时我后面还有标签，然后还是按照标签转发，当BOS=1表示我是栈底，之后就要除去标签改成ip报进行数据的转发

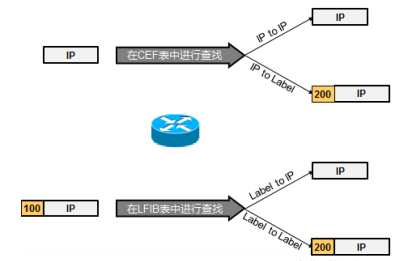

IP查找和标签查找

1. 当路由收到一个ip数据包是，会查看CEF表，若有标签写入，则压入标签，根据lsp转发，否则进行正常的ip数据转发
2. 当路由收到有标签来的路由，如果是BOS=0的则继续查看LFIB表进行指向标签的路由转发数据。否则除去标签进行ip数据转发
