CentOS7 逻辑卷管理创建
系统镜像：CentOS-7-x86_64-DVD-1511.iso
虚拟机软件：VMware® Workstation 16 Pro VMware® Workstation 16 Pro
流程：添加磁盘 → 磁盘分区 → 创建物理卷 → 创建卷组 → 创建逻辑卷 → 格式化 →挂载
分区是在磁盘上划分出来的独立存储区域，每个分区可以视为一个独立的磁盘
物理卷是指用来构建卷组的基本存储单元。物理卷可以是一个磁盘的全部或部分分区。
卷组是由一个或多个物理卷组成的集合，它是逻辑卷的基础
逻辑卷是卷组中的可分配存储空间，可以在不重新分区的情况下动态调整大小，而且可以跨越多个物理硬盘。

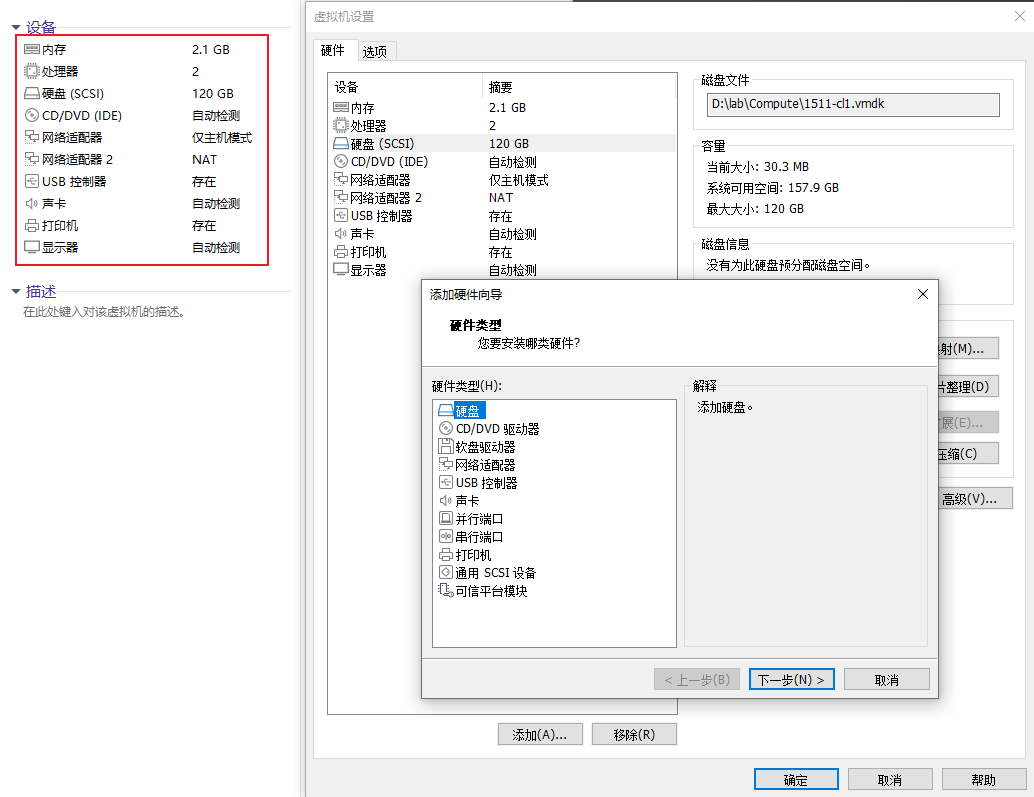

1.添加物理磁盘
2.查看磁盘名
lsblk
[root@bogon ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 120G 0 disk
├─sda1 8:1 0 500M 0 part /boot
└─sda2 8:2 0 104G 0 part
├─centos_bogon-root 253:0 0 100G 0 lvm /
└─centos_bogon-swap 253:1 0 4G 0 lvm [SWAP]
sdb 8:16 0 10G 0 disk
sr0 11:0 1 4G 0 rom
3.分区(预防逻辑卷细微大小不同)
fdisk /dev/sdb
[root@bogon ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。
更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。
Device does not contain a recognized partition table
使用磁盘标识符 0x84a1d715 创建新的 DOS 磁盘标签。
命令(输入 m 获取帮助)：n
Partition type:
p primary (0 primary, 0 extended, 4 free)
e extended
Select (default p): p
分区号 (1-4，默认 1)：
起始 扇区 (2048-20971519，默认为 2048)：
将使用默认值 2048
Last 扇区, +扇区 or +size{K,M,G} (2048-20971519，默认为 20971519)：+3G
分区 1 已设置为 Linux 类型，大小设为 3 GiB
命令(输入 m 获取帮助)：n
Partition type:
p primary (1 primary, 0 extended, 3 free)
e extended
Select (default p): p
分区号 (2-4，默认 2)：
起始 扇区 (6293504-20971519，默认为 6293504)：
将使用默认值 6293504
Last 扇区, +扇区 or +size{K,M,G} (6293504-20971519，默认为 20971519)：+4G
分区 2 已设置为 Linux 类型，大小设为 4 GiB
命令(输入 m 获取帮助)：n
Partition type:
p primary (2 primary, 0 extended, 2 free)
e extended
Select (default p): p
分区号 (3,4，默认 3)：
起始 扇区 (14682112-20971519，默认为 14682112)：
将使用默认值 14682112
Last 扇区, +扇区 or +size{K,M,G} (14682112-20971519，默认为 20971519)：+2G
分区 3 已设置为 Linux 类型，大小设为 2 GiB
命令(输入 m 获取帮助)：w
The partition table has been altered!
Calling ioctl() to re-read partition table.
正在同步磁盘。
4.创建物理卷
4.1新增
pvcreate /dev/sdb[1-2]
[root@bogon ~]# pvcreate /dev/sdb[1-2]
Physical volume "/dev/sdb1" successfully created
Physical volume "/dev/sdb2" successfully created
4.2查看
pvdisplay
[root@bogon ~]# pvdisplay
--- Physical volume ---
PV Name /dev/sda2
VG Name centos_bogon
PV Size 104.01 GiB / not usable 4.00 MiB
Allocatable yes
PE Size 4.00 MiB
Total PE 26625
Free PE 1
Allocated PE 26624
PV UUID JOKqrD-2UZf-0eo8-IsaZ-CFhk-qHyJ-NPou5U
"/dev/sdb1" is a new physical volume of "3.00 GiB"
--- NEW Physical volume ---
PV Name /dev/sdb1
VG Name
PV Size 3.00 GiB
Allocatable NO
PE Size 0
Total PE 0
Free PE 0
Allocated PE 0
PV UUID 6kQ2tC-S620-QiBa-aLAs-eCVQ-yINr-khAGvI
"/dev/sdb2" is a new physical volume of "4.00 GiB"
--- NEW Physical volume ---
PV Name /dev/sdb2
VG Name
PV Size 4.00 GiB
Allocatable NO
PE Size 0
Total PE 0
Free PE 0
Allocated PE 0
PV UUID tytnwa-pYmi-ftSb-i5Sd-6dfw-xX8T-DgqMXb
5.创建卷组
5.1新增
vgcreate juanzu
[root@bogon ~]# vgcreate juanzu /dev/sdb[1-2]
Volume group "juanzu" successfully created
5.2查看
vgdisplay
[root@bogon ~]# vgdisplay
--- Volume group ---
VG Name centos_bogon
System ID
Format lvm2
Metadata Areas 1
Metadata Sequence No 3
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 2
Open LV 2
Max PV 0
Cur PV 1
Act PV 1
VG Size 104.00 GiB
PE Size 4.00 MiB
Total PE 26625
Alloc PE / Size 26624 / 104.00 GiB
Free PE / Size 1 / 4.00 MiB
VG UUID aIh4da-aZ1f-K3tB-lspe-GnWn-SZsw-k6Edyz
--- Volume group ---
VG Name juanzu
System ID
Format lvm2
Metadata Areas 2
Metadata Sequence No 1
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 0
Open LV 0
Max PV 0
Cur PV 2
Act PV 2
VG Size 6.99 GiB
PE Size 4.00 MiB
Total PE 1790
Alloc PE / Size 0 / 0
Free PE / Size 1790 / 6.99 GiB
VG UUID CttiCD-rNi8-cutB-3IBd-bMhQ-ZnRf-HFlxMD
5.3更改PE
vgremove juanzu
vgcreate -s 8M juanzu /dev/sdb[1-2]
[root@bogon ~]# vgremove juanzu
Volume group "juanzu" successfully removed
[root@bogon ~]# vgcreate -s 8M juanzu /dev/sdb[1-2]
Volume group "juanzu" successfully created
5.4追加
vgextend juanzu /dev/sdb3
[root@bogon ~]# vgextend juanzu /dev/sdb3
Volume group "juanzu" successfully extended
6.创建逻辑卷
6.1新增
lvcreate -L 4G -n luojijuan juanzu
[root@bogon ~]# lvcreate -L 4G -n luojijuan juanzu
Logical volume "luojijuan" created.
6.2查看
lvdisplay
[root@bogon ~]# lvdisplay
--- Logical volume ---
LV Path /dev/centos_bogon/swap
LV Name swap
VG Name centos_bogon
LV UUID zLku9n-fTpa-8k48-eRfX-Cfdh-1KOn-4zbukS
LV Write Access read/write
LV Creation host, time bogon, 2025-02-15 11:13:23 +0800
LV Status available
# open 2
LV Size 4.00 GiB
Current LE 1024
Segments 1
Allocation inherit
Read ahead sectors auto
- currently set to 8192
Block device 253:1
--- Logical volume ---
LV Path /dev/centos_bogon/root
LV Name root
VG Name centos_bogon
LV UUID Y2t9Oo-6fkO-9l5E-NVMy-XRzp-rwEK-2HP4IZ
LV Write Access read/write
LV Creation host, time bogon, 2025-02-15 11:13:23 +0800
LV Status available
# open 1
LV Size 100.00 GiB
Current LE 25600
Segments 1
Allocation inherit
Read ahead sectors auto
- currently set to 8192
Block device 253:0
--- Logical volume ---
LV Path /dev/juanzu/luojijuan
LV Name luojijuan
VG Name juanzu
LV UUID llvMFF-5qrI-5nXX-gYfw-CQds-lLvy-ohznj5
LV Write Access read/write
LV Creation host, time bogon, 2025-03-11 09:49:43 +0800
LV Status available
# open 0
LV Size 4.00 GiB
Current LE 512
Segments 2
Allocation inherit
Read ahead sectors auto
- currently set to 8192
Block device 253:2
7.格式化
[root@bogon ~]# mkfs.ext4 /dev/mapper/juanzu-luojijuan
mke2fs 1.42.9 (28-Dec-2013)
文件系统标签=
OS type: Linux
块大小=4096 (log=2)
分块大小=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
262144 inodes, 1048576 blocks
52428 blocks (5.00%) reserved for the super user
第一个数据块=0
Maximum filesystem blocks=1073741824
32 block groups
32768 blocks per group, 32768 fragments per group
8192 inodes per group
Superblock backups stored on blocks:
32768, 98304, 163840, 229376, 294912, 819200, 884736
Allocating group tables: 完成
正在写入inode表: 完成
Creating journal (32768 blocks): 完成
Writing superblocks and filesystem accounting information: 完成
8.挂载
8.1挂载
mount /dev/mapper/
[root@bogon ~]# mount /dev/mapper/juanzu-luojijuan /opt
df -h /opt
8.2查看
[root@bogon ~]# df -h /opt
文件系统 容量 已用 可用 已用% 挂载点
/dev/mapper/juanzu-luojijuan 3.9G 16M 3.6G 1% /opt
全流程扩容
Last login: Mon Mar 10 23:57:42 2025
[root@vbox ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 50G 0 disk
├─sda1 8:1 0 500M 0 part /boot
└─sda2 8:2 0 49.5G 0 part
├─centos-root 253:0 0 45.5G 0 lvm /
└─centos-swap 253:1 0 4G 0 lvm [SWAP]
sdb 8:16 0 10G 0 disk
sr0 11:0 1 1024M 0 rom
[root@vbox ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。
更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。
Device does not contain a recognized partition table
使用磁盘标识符 0x0f4fd4db 创建新的 DOS 磁盘标签。
命令(输入 m 获取帮助)：n
Partition type:
p primary (0 primary, 0 extended, 4 free)
e extended
Select (default p): p
分区号 (1-4，默认 1)：
起始 扇区 (2048-20971519，默认为 2048)：
将使用默认值 2048
Last 扇区, +扇区 or +size{K,M,G} (2048-20971519，默认为 20971519)：+3G
分区 1 已设置为 Linux 类型，大小设为 3 GiB
命令(输入 m 获取帮助)：n
Partition type:
p primary (1 primary, 0 extended, 3 free)
e extended
Select (default p):
Using default response p
分区号 (2-4，默认 2)：
起始 扇区 (6293504-20971519，默认为 6293504)：
将使用默认值 6293504
Last 扇区, +扇区 or +size{K,M,G} (6293504-20971519，默认为 20971519)：+4G
分区 2 已设置为 Linux 类型，大小设为 4 GiB
命令(输入 m 获取帮助)：n
Partition type:
p primary (2 primary, 0 extended, 2 free)
e extended
Select (default p):
Using default response p
分区号 (3,4，默认 3)：
起始 扇区 (14682112-20971519，默认为 14682112)：
将使用默认值 14682112
Last 扇区, +扇区 or +size{K,M,G} (14682112-20971519，默认为 20971519)：+2G
分区 3 已设置为 Linux 类型，大小设为 2 GiB
命令(输入 m 获取帮助)：w
The partition table has been altered!
Calling ioctl() to re-read partition table.
正在同步磁盘。
[root@vbox ~]# vgcreate juanzu /dev/sdb[1-2]
Volume group "juanzu" successfully created
[root@vbox ~]# lvcreate -L 4G -n luojijuan juanzu
Logical volume "luojijuan" created.
[root@vbox ~]# mkfs.ext4 /dev/mapper/juanzu-luojijuan
mke2fs 1.42.9 (28-Dec-2013)
文件系统标签=
OS type: Linux
块大小=4096 (log=2)
分块大小=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
262144 inodes, 1048576 blocks
52428 blocks (5.00%) reserved for the super user
第一个数据块=0
Maximum filesystem blocks=1073741824
32 block groups
32768 blocks per group, 32768 fragments per group
8192 inodes per group
Superblock backups stored on blocks:
32768, 98304, 163840, 229376, 294912, 819200, 884736
Allocating group tables: 完成
正在写入inode表: 完成
Creating journal (32768 blocks): 完成
Writing superblocks and filesystem accounting information: 0完成
[root@vbox ~]# lvextend -L +1G /dev/mapper/juanzu-luojijuan
Size of logical volume juanzu/luojijuan changed from 4.00 GiB (1024 extents) to 5.00 GiB (1280 extents).
Logical volume juanzu/luojijuan successfully resized.
[root@vbox ~]# resize2fs /dev/mapper/juanzu-luojijuan
resize2fs 1.42.9 (28-Dec-2013)
Resizing the filesystem on /dev/mapper/juanzu-luojijuan to 1310720 (4k) blocks.
The filesystem on /dev/mapper/juanzu-luojijuan is now 1310720 blocks long.
[root@vbox ~]# mount /dev/mapper/juanzu-luojijuan /opt
[root@vbox ~]# df -h /opt
文件系统 容量 已用 可用 已用% 挂载点
/dev/mapper/juanzu-luojijuan 4.8G 16M 4.6G 1% /opt
[root@vbox ~]#
ps
逻辑卷减小
[root@vbox ~]# e2fsck -f /dev/mapper/juanzu-luojijuan
e2fsck 1.42.9 (28-Dec-2013)
第一步: 检查inode,块,和大小
第二步: 检查目录结构
第3步: 检查目录连接性
Pass 4: Checking reference counts
第5步: 检查簇概要信息
/dev/mapper/juanzu-luojijuan: 11/327680 files (0.0% non-contiguous), 57438/1310720 blocks
[root@vbox ~]# resize2fs /dev/mapper/juanzu-luojijuan 2G
resize2fs 1.42.9 (28-Dec-2013)
Resizing the filesystem on /dev/mapper/juanzu-luojijuan to 524288 (4k) blocks.
The filesystem on /dev/mapper/juanzu-luojijuan is now 524288 blocks long.
[root@vbox ~]# lvreduce -L 2G -n /dev/mapper/juanzu-luojijuan
WARNING: Reducing active logical volume to 2.00 GiB.
THIS MAY DESTROY YOUR DATA (filesystem etc.)
Do you really want to reduce juanzu/luojijuan? [y/n]: y
Size of logical volume juanzu/luojijuan changed from 5.00 GiB (1280 extents) to 2.00 GiB (512 extents).
Logical volume juanzu/luojijuan successfully resized.
[root@vbox ~]# mount /dev/mapper/juanzu-luojijuan /opt
[root@vbox ~]# df -h /opt
文件系统 容量 已用 可用 已用% 挂载点
/dev/mapper/juanzu-luojijuan 1.9G 12M 1.8G 1% /opt
