从 Docker OverlayFS 到 OCI 镜像格式

在理解 Docker 镜像与容器的存储实现时，UnionFS / OverlayFS 与 OCI 镜像格式 是两条必须打通的主线。本文将从 Docker 在本机的实际存储目录出发，逐步拆解：

Docker 使用的是哪种 UnionFS
镜像层在 OverlayFS 中如何映射
OCI 镜像在磁盘上到底长什么样

Docker 使用的 UnionFS 类型

Docker 默认的数据目录位于 /var/lib/docker。通过直接查看该目录，可以快速判断当前 Docker 使用的 UnionFS 实现：

$ sudo ls /var/lib/docker
buildkit  containers  engine-id  image  network  overlay2  plugins  runtimes  swarm  tmp  volumes

可以看到目录中存在 overlay2，这表明当前 Docker 使用的是 OverlayFS（overlay2 driver）。

拉取镜像：从逻辑概念到物理存储

拉取一个最简单的镜像作为示例：

$ docker pull busybox:latest
latest: Pulling from library/busybox
e59838ecfec5: Pull complete
Digest: sha256:2383baad1860bbe9d8a7a843775048fd07d8afe292b94bd876df64a69aae7cb1
Status: Downloaded newer image for busybox:latest
docker.io/library/busybox:latest

busybox 镜像非常轻量，通常只有 一层 filesystem layer，非常适合作为理解镜像结构的起点。

需要注意的是：

所有 Docker 镜像本质上都需要符合 OCI Image Specification。

OCI 镜像的逻辑结构

一个 OCI 镜像在逻辑上由以下几部分组成：

Manifest：描述镜像由哪些层（layers）组成
Config：记录运行时配置（Entrypoint、Env、Cmd 等）
Layers：真正的文件系统内容（tar 包）

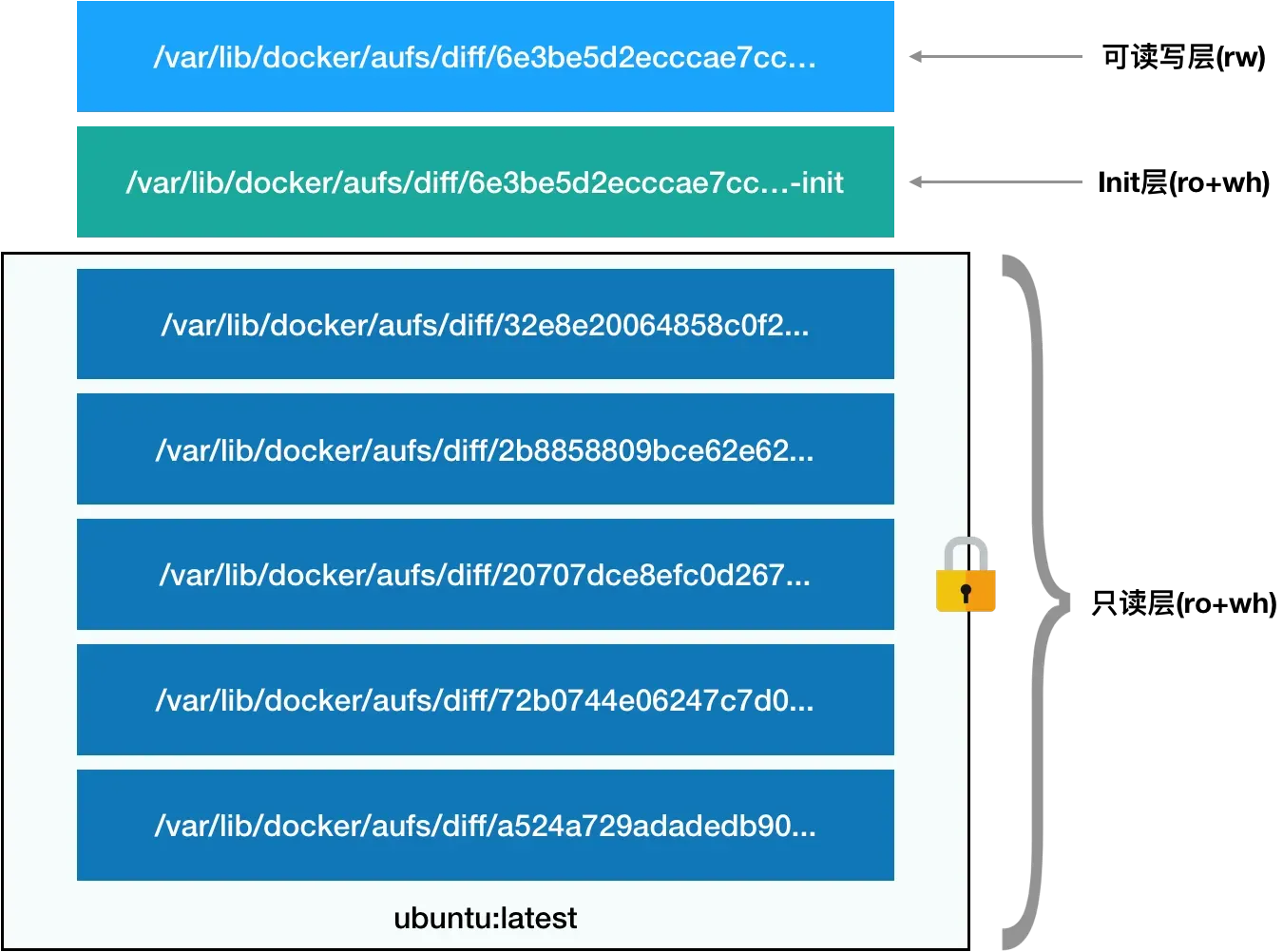

下图展示了一个典型的 OCI 镜像结构

OverlayFS 的工作模型

Docker 在运行容器时，会将 OCI 镜像层映射到 OverlayFS 中。OverlayFS 的核心概念如下：

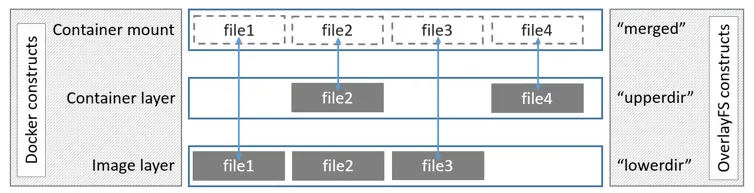

OverlayFS 架构示意图

lowerdir：只读的镜像层（image layers）
upperdir：容器的可写层（container diff）
merged：联合挂载点，对容器进程可见的根文件系统

从 docker inspect 看 OverlayFS 的真实路径

通过 docker inspect，可以直接看到一个镜像或容器在 OverlayFS 中的实际映射关系：

$ docker inspect redis:latest

关键字段位于 GraphDriver：

"GraphDriver": {
  "Data": {
    "LowerDir": "/var/lib/docker/overlay2/.../diff:...",
    "MergedDir": "/var/lib/docker/overlay2/.../merged",
    "UpperDir": "/var/lib/docker/overlay2/.../diff",
    "WorkDir": "/var/lib/docker/overlay2/.../work"
  },
  "Name": "overlay2"
}

含义非常直接：

LowerDir：由多个镜像层的 diff 目录串联而成
UpperDir：当前容器的写层
MergedDir：最终挂载给容器使用的根目录
WorkDir：OverlayFS 内部使用的工作目录

同时，RootFS.Layers 中记录的 sha256 值，与 LowerDir 中的各层一一对应。

镜像层在磁盘上的样子

随便查看一个 LowerDir 对应的目录：

$ sudo ls /var/lib/docker/overlay2/17e6bb7aa1d267a6f07b37c708827d7346ef97b50661f46b21cdc2de032fcaf1/diff
bin  boot  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var

可以看到，这实际上就是一个 Linux 根文件系统的子集。

每一层镜像，都是一次对根文件系统的“增量修改”。

OCI 镜像的物理格式：tar + blobs

OCI 镜像本质上是一个 tar 文件格式。我们可以直接将镜像保存并解包：

$ docker save redis:latest -o redis-latest.tar
$ mkdir redis-latest
$ tar xvf redis-latest.tar -C redis-latest/

解包后的目录结构如下：

blobs/
index.json
manifest.json
oci-layout
repositories

关键文件说明

manifest.json
描述镜像由哪些 layer 组成，结构与 docker inspect 中的信息高度一致
index.json
OCI 镜像索引文件，支持多架构镜像（manifest list）
oci-layout
标识这是一个 OCI layout 格式的镜像
repositories
Docker 历史遗留文件，记录镜像名到 image ID 的映射关系

blobs/sha256：元数据与真实数据

真正的内容位于 blobs/sha256/ 目录下：

*.json：镜像配置或 layer 元数据
*.tar：实际的文件系统 layer 内容

通过 file 命令可以快速区分：

$ for blob in blobs/sha256/*; do
    echo "$(basename $blob): $(file $blob | cut -d: -f2)"
done

输出结果清楚地表明：

POSIX tar archive：文件系统层
JSON data：配置或描述信息

小结

从这次拆解可以看到：

Docker 使用 OverlayFS（overlay2）将多个镜像层联合成容器根文件系统
每个镜像层在磁盘上都是一个独立的 filesystem diff
OCI 镜像本质是由 tar + JSON 描述文件组成的标准化格式
Docker 的运行时视图（OverlayFS）与分发视图（OCI 镜像）是同一数据的两种表达

理解这两层模型，有助于深入分析：

镜像体积优化
Copy-on-Write 行为
容器 I/O 与性能问题
容器运行时（containerd / CRI-O）的实现细节

参考

OCI Image Specification
https://specs.opencontainers.org/image-spec/
